Аэротенки для очистки сточных вод: что это такое и принцип работы в сооружениях

Устройство резервуаров сточных вод

В зависимости от объема и степени загрязнения сточных вод аэротенки могут быть:

• Одиночная камера. Конструкция разделена на отсеки одинакового размера;
• Мультикам. Ховертанк собирается из отдельных секций-блоков.

Если используется многокамерный аэротенк, дополнительно к нему оборудуются дополнительные отстойники. В них скапливается ил, который периодически сбрасывается в дренажные канавы.

Наиболее эффективную очистку сточных вод обеспечивают аэротенки, которые состоят из трех отдельных отсеков: первичного отстойника, собственно аэротенка и вторичного отстойника.

Стандартный аэротенк состоит из следующих конструктивных элементов:

• Основная емкость;
• Аэратор;
• Отстойники (первичные и вторичные);
• ТНВД;
• Система ответвлений и труб;
• Компрессор.

Чтобы устройство эффективно очищало сточные воды, необходим источник бесперебойного питания и специальные аэробные бактерии.

Методы очистки бытовых и промышленных стоков

Сточные воды могут самоочищаться в естественных условиях, но только в том случае, если их объем невелик. Учитывая, что промышленный сектор сегодня сильно развит, объемы стоков на выходе значительны. А чтобы получить чистую воду, человек должен решить проблему сточных вод, то есть ее очистки. Всего существует несколько способов очистки сточных вод: это механический, химический, физико-химический и биологический. Рассмотрим подробнее характеристики каждого из них.

Механическая очистка включает в себя использование таких методов, как фильтрация и осаждение. Основными орудиями являются экраны, сита, фильтры, сифоны и ловушки. Когда вода проходит первичную очистку, она попадает в отстойник – емкость, предназначенную для отстаивания сточных вод с образованием осадка. Механическая очистка используется в большинстве современных систем, но редко как самостоятельный метод. И он не подходит для удаления химических компонентов и органических примесей.

Химическая очистка осуществляется с помощью реагентов – специальных химических веществ, которые вступают в реакцию с содержащимися в воде примесями и образуют нерастворимый осадок. В результате содержание растворимых суспензий снижается на 25 %, а нерастворимых — на 95%.

Физико-химическая очистка включает использование таких методов, как окисление, коагуляция, экстракция и др. эти процессы позволяют удалить из воды неорганические включения и разрушить слабоокисленные органические примеси. Наиболее популярным физико-химическим методом очистки является электролиз.

Биологическая очистка – это процесс, основанный на использовании определенных микроорганизмов и принципов их жизнедеятельности. Бактерии атакуют определенные органические загрязнители, и вода очищается.

Этапы очистки воды

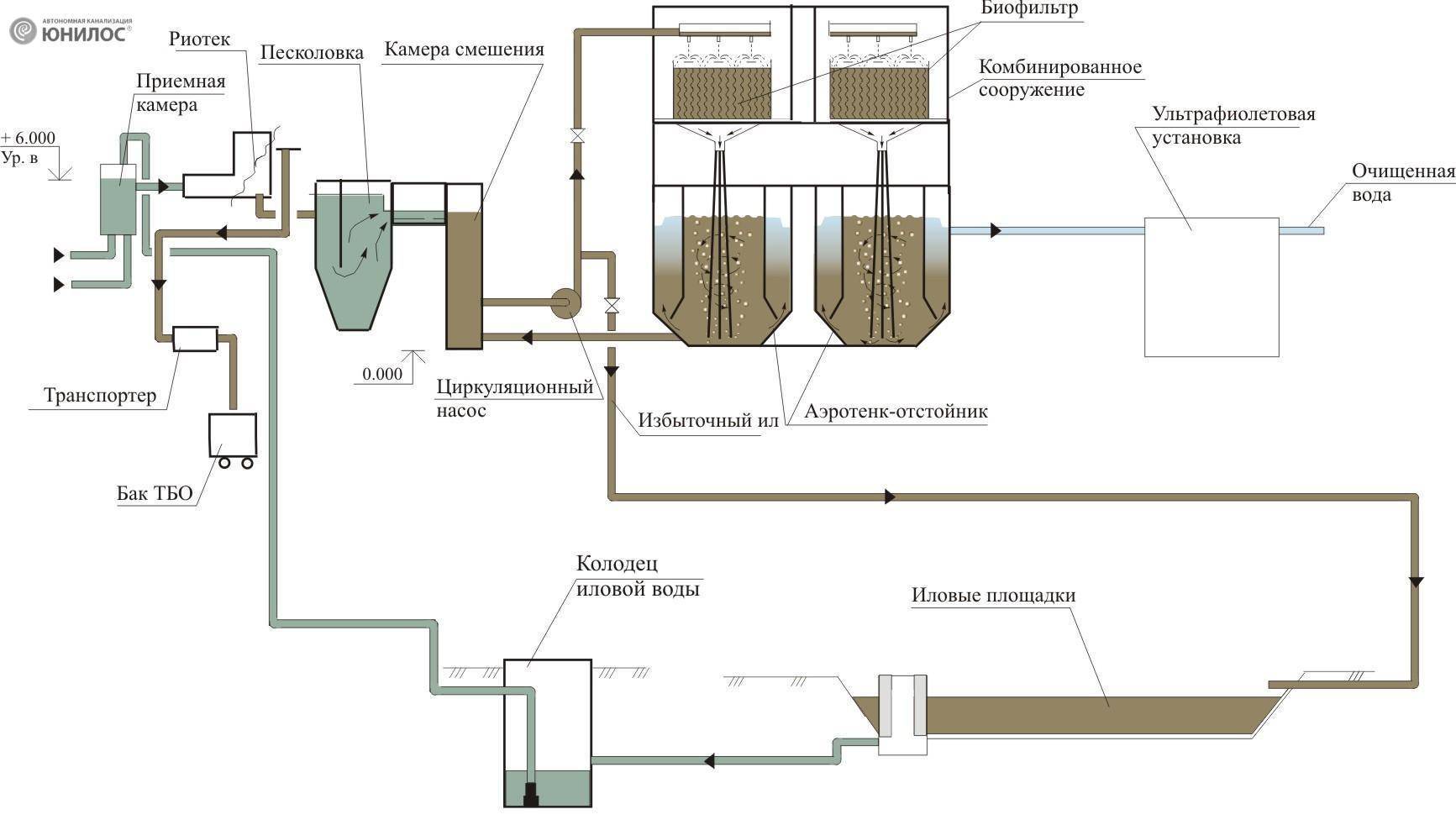

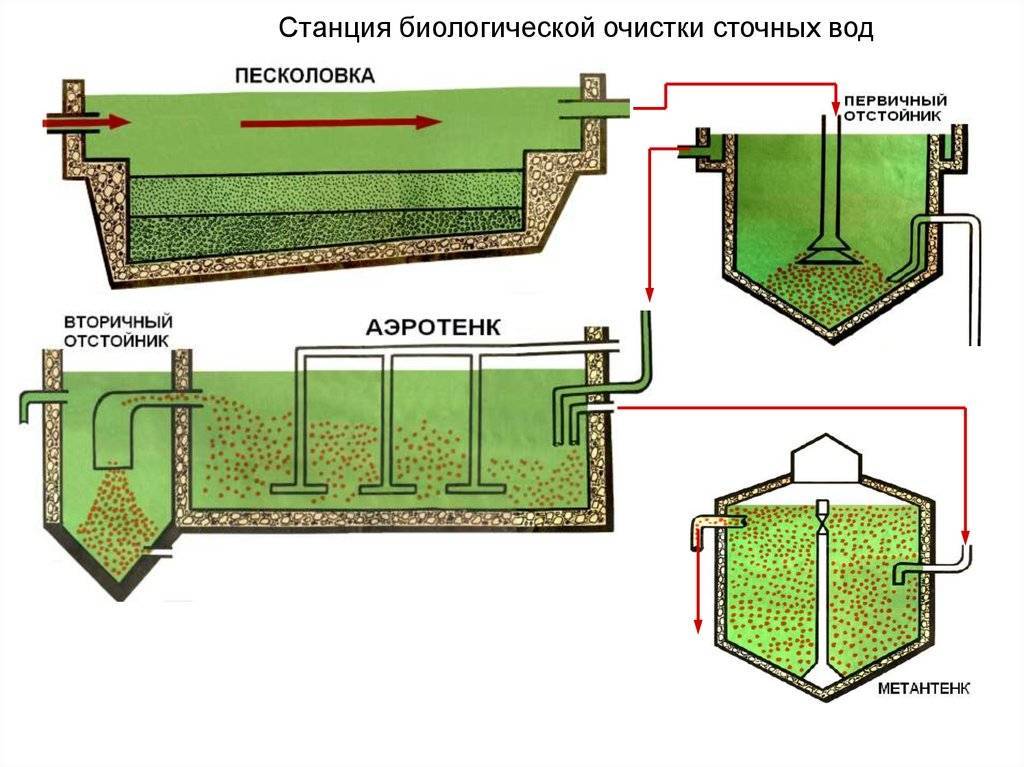

Общая схема очистки сточных вод включает следующие этапы:

1. Предварительная обработка. Первая стадия включает очистку сточных вод от грубых примесей отходов. Очистка производится с помощью грязеуловителя или песколовки и сетки из стержней.
2. Первичная очистка. Второй этап осуществляется путем медленного пропускания небольшого количества воды через первичные отстойники, после чего вода на выходе из отстойников еще содержит около 70% органического вещества и питательных веществ, успевших отстояться, раствориться.
3. Вторичная очистка (биологическая). Третий этап можно осуществить с помощью капельного биофильтра и активного ила. На этом этапе участвуют живые природные редуценты, потребляющие органическое вещество и в процессе дыхания превращающие вещество в углекислый газ и воду.

Процесс очистки сточных вод осуществляется следующими методами: физико-химическим, механическим, биологическим и обеззараживающим. Особую проблему в промышленности представляет очистка воды от нефтепродуктов.

В качестве примера возьмем устройство для очистки сточных вод, которое просто по конструкции, но работает очень эффективно. Это устройство, авторами которого являются Аствацатуров А и Чайка И., получило диплом НТО МПС. Он содержит цилиндро-конический корпус с патрубком, который снабжен краном для слива уже очищенной воды и патрубком для слива осевших загрязнений.

Устройство для очистки нефтесодержащих сточных вод: 1 — корпус; 2,4,7 — ответвления; 3 — кран для слива очищенной воды; 5 — кран для удаления осевших загрязнений; 6 — камера; 8 — кран подачи воды на очистку; 9 — перепускной патрубок отвода нефтепродуктов; 10 — коллектор; 11 — перепускной патрубок подачи воздуха, снабженный вентилем 12.

Внутри основного корпуса находится конусообразная камера, которая снабжена тангенциально расположенными патрубками, с клапаном и патрубком для отвода нефтепродуктов. Кран служит для подачи воды на очистку.Коллектор с трубкой для подачи воздуха расположен на дне камеры. Корпус заполнен водой до уровня, где находится перепускной патрубок. Сточные воды, содержащие нефтепродукты, вводятся в камеру по перепускным трубам и начинают круговое движение, пронизанное поднимающимися вверх пузырьками воздуха, поступающими из коллектора и отделяющимися.

Нефтепродукты всплывают в узкой верхней части камеры и выводятся через отвод. Из коллектора отводится воздух, что способствует ускорению процесса отделения нефтепродуктов от сточных вод.

Интенсивный процесс удаления и очистки осуществляется за счет конической формы камеры. Эти устройства для очистки сточных вод от нефтепродуктов и технические установки для очистки сточных вод от механических примесей были внедрены на крупных промышленных объектах. Биофильтры, метатанки, аэротенки применяются для производства биологической очистки воды.

Метатенки – ферментационные камеры, предназначенные для анаэробной очистки. Устройство анаэробной очистки заключается в том, что осадок сточных вод производится с помощью микробов, живущих без доступа воздуха.

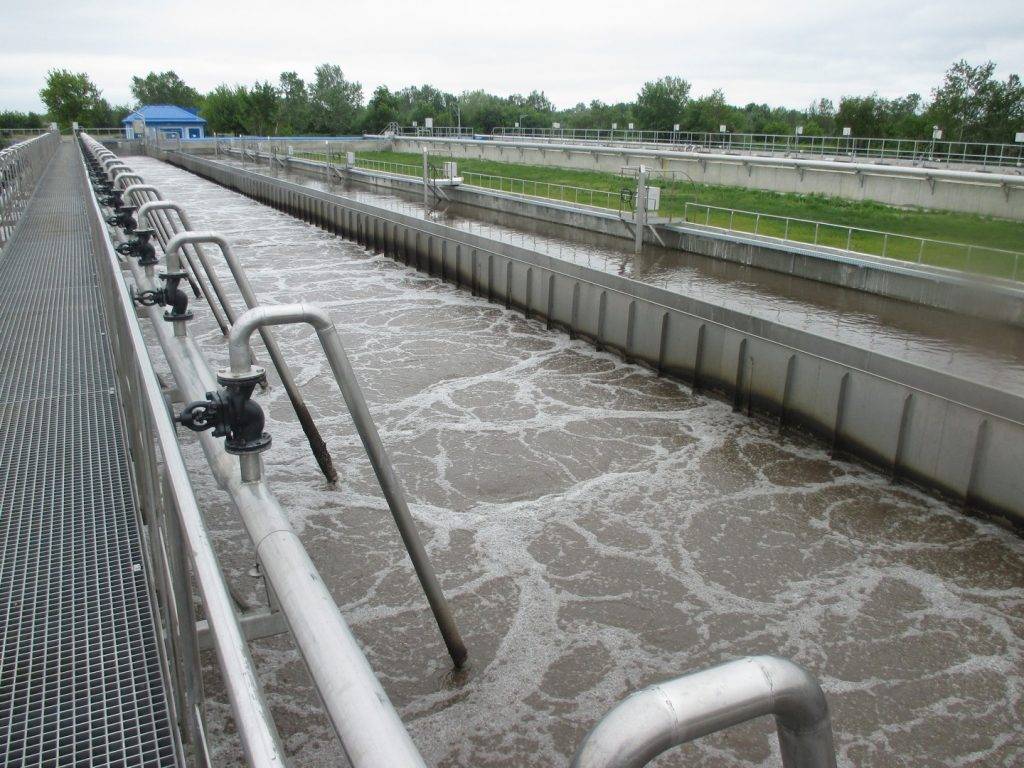

Аэротенки представляют собой проточные резервуары длиной до 150 м с отстойником, в которых постепенно снижается количество органических веществ, нитритов и азота путем их разрушения минерализаторами.

Каждый биологический фильтр представляет собой устройство в виде емкостей, загруженных сыпучими материалами, через которые проходит вода.

Биологический фильтр (схема): 1 — бак-дозатор; 2 — сифон 3 — спиральная насадка для распыления; 4 — магистральная труба; 5 — распределительные трубы; 6 — черепичный водосток; 7 — каналы забора воздуха в дренаж; 8 — шлаковый фильтр 9 — канал слива очищенной воды

Внешний вид

Аэротенк – это очистная система, которую можно установить в частном доме или на промышленных объектах, когда нет возможности подключить канализацию к общей магистрали. Форма этого устройства похожа на круг или прямоугольник.

Загрязнения нейтрализуются микроорганизмами. Бактерии живут и размножаются в стоках, питаясь ими, образуя более крупные частицы. В результате они просачиваются из конструкции и удаляют из системы вредные элементы.

Внимание! Бактерии питаются органическими веществами, поэтому, если система неактивна, бактерии живут в ней до трех месяцев.

Танки Hover могут использоваться в различных областях. Основными местами установки являются:

1 в частном доме.

2 в отелях небольшой площади.

3 в пенсии.

4.в придорожном кафе.

5 для малого бизнеса.

6.на складах.

Конструкция считается энергозависимой. Парящие танки работают только от электричества. Прямоугольная модель устройства способна очистить большое количество сточных вод.

Внешне система может выглядеть по-разному в зависимости от количества сливов, их свойств, типа аэратора и особенностей оборудования, которое входит в систему. Аэротенки относятся к очистным сооружениям, работающим с живыми организмами. Устройства очищают нечистоты практически до стопроцентной степени. Воду можно использовать на ферме.

Стоки на выходе можно сливать в землю, рыбные пруды, дренажную яму, ими можно поливать огород. На степень прозрачности жидкости на выходе из системы можно влиять самостоятельно, качество также зависит от внешних факторов.

Танки Ховер, вне зависимости от модели, имеют стандартные детали. Конструкция состоит из:

1 раковины: первый уровень, второй уровень.

2 аэратора.

3.компрессор.

4.насосное оборудование.

5 контейнеров с бактериями.

Внимание! Ваша система может включать дополнительные устройства, в зависимости от производителя.

Описание биосистемы

Аэротенк представляет собой прямоугольную или круглую конструкцию, предназначенную для очистки бытовых и промышленных сточных вод. Оборудуется в районах, где отсутствует центральная канализация или подключение к ней невозможно.

Нейтрализация загрязняющих компонентов осуществляется микроорганизмами, обитающими в сточных водах. Они питаются, размножаются за счет окружающей среды и со временем выводятся из биологической системы вместе с отходами.

Множественные бактерии, другие живые организмы в биосистеме ежедневно нуждаются в пище. Если органику не подавать со сточными водами, то со временем (через три месяца) они погибнут.

Устройство

Типичная очистная установка состоит из следующих компонентов:

• два отстойника;
• аэратор;
• компрессор;
• мощные бомбы;
• резервуар с микроорганизмами.

В зависимости от места применения в систему могут быть включены дополнительные элементы. Внешний вид конструкции определяется:

• объем стоков, их характеристики;
• тип аэратора;
• б/у оборудование.

Такие системы биологической очистки, работающие благодаря живым организмам, удаляют из сточных вод почти 98% вредных веществ. Это позволяет повторно использовать полученную жидкость в технических целях:

• применять для полива растительности;
• отвлечь на рельеф, пополнить рыбные водоемы;
• перенаправить в дренажную яму.

При необходимости прозрачность воды можно изменить. Но качество осветления должно соответствовать СНиП 2.04.03-85.

Одной из основных частей аэротенка является аэратор, который смешивает сточные воды с активным илом, насыщает смесь кислородом для эффективного действия бактерий.

Области применения

В большинстве случаев рядом располагаются ховертанки разных размеров и форм:

• частные дома;
• придорожные кафе;
• производственные компании;
• склады;
• небольшие отели

Работа таких систем биологической очистки зависит от бесперебойного наличия электричества, они не могут функционировать без подключения к электричеству.

Прямоугольная форма аэротенков характерна для устройств, предназначенных для очистки большого количества жидкости.

Аэротенк и септик: отличия

Вопреки распространенному заблуждению, аэротенк и обычный септик, оснащенный биофильтром, — это не одно и то же. Различия между этими двумя устройствами следующие:

• аэротенк – энергозависимое устройство, так как для нагнетания воздуха требуется компрессор;
• сточные воды поступают в биофильтр порционно, аэротенк заполняется по максимуму;
• скорость очистки сточных вод в аэротенке значительно выше за счет наличия аэратора и, соответственно, насыщения сточных вод кислородом).

Плюсы и минусы

Прежде чем принять решение об установке биосистемы на своем загородном участке, рекомендуется изучить схему ховертанка, ознакомиться с положительными сторонами эксплуатации такой конструкции, а также ее недостатками.

Основные преимущества системы очистки:

• высокое качество, скорость очистки сточных вод;
• простота устройства;
• компактность;
• максимальная загрузка оборудования;
• отсутствие резких неприятных запахов;
• не требуется дорогостоящее утепление объекта: в результате химических реакций (окислительно-восстановительных) выделяется большое количество тепловой энергии.

Преимущества аэротенка – высокий уровень очистки сточных вод, отсутствие неприятных запахов и необходимость изоляции самой установки.

Недостатки:

• высокая цена;
• требует больших энергетических затрат;
• обслуживающий персонал необходим для поддержания функционирования биосистемы;
• если канализацией долго не пользоваться, живые бактерии погибнут из-за отсутствия питательной среды.

Для правильного функционирования аэротенков необходима непрерывная подача стоков с органикой, которая обеспечит питание живых организмов. При сильном дефиците кислорода начинаются процессы разложения, после которых микроорганизмы погибают.

При подаче воздуха в недостаточном объеме велик риск образования отложений. Для поддержания активной жизнедеятельности живых организмов необходима концентрация кислорода не менее 0,2 мг/дм3.

Без работающего компрессора, обеспечивающего постоянную подачу воздуха, бактерии в ховертанке долго не проживут

Виды аэротенков для очистки сточных вод

В зависимости от технологических схем ховертанки бывают нескольких видов:

• вытеснители (вход загрязненных стоков с одной стороны и выпуск очищенных стоков с противоположной стороны);

• смесители (подача загрязненных стоков и слив очищенных стоков осуществляются одновременно);

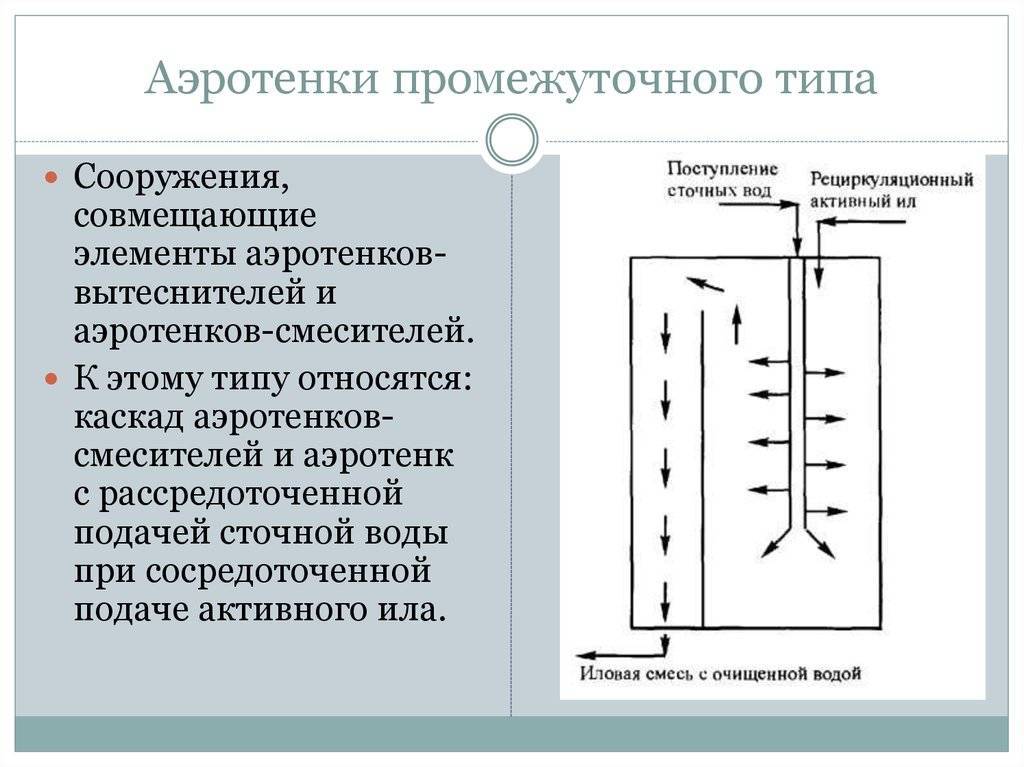

• конструкции с рассеянным вливанием воды (загрязненные стоки поступают в устройство из нескольких отдельных точек, собираются в единой емкости и выходят из конструкции через отверстие);

• сооружения с неравномерным распределением сточных вод (подвод и отвод сточных вод осуществляется в нескольких отдельных точках).

Аэротенки-смесители

Изначально они предназначены для очистки промышленных стоков со значительной концентрацией загрязняющих веществ – около 1 г/л. Они позволяют проводить очистку даже при неравномерном течении сточных вод, изменении их состава. Основной принцип работы таких конструкций – подача шлама и загрязненных жидкостей через специальные щели по длине бака. В последующем их смесь ускоряет биохимическую очистку. Полностью очищенная вода постепенно удаляется из системы.

Воздушные баки-смесители используются для очистки промышленных загрязнений: в их системе содержание активного ила всегда постоянно, оно не зависит от концентрации токсичных веществ в сточных водах.

Аэротенки-вытеснители

Используются для очистки городских, хозяйственных, бытовых стоков. В устройство поступает загрязненная вода, активный ил. В дальнейшем они перемешиваются под действием аэраторов, после чего поток направляется непосредственно к выходному отверстию бака. Интенсивность реакции разделяемых веществ со временем снижается, так как количество органического вещества постепенно уменьшается. Очищенная жидкость собирается в отстойниках, а иловая смесь выводится через специальные щели. Это подлежит дополнительному применению.

Основным недостатком данной конструкции является ухудшение качества очистки при быстром изменении содержания органических и токсичных веществ. В случае равномерного стока сточных вод использование передвижных аэротенков чрезвычайно удобно ввиду их малого объема и простоты конструкции. Эти биосистемы бывают двух типов:

• Секционированный. Применяются в аэротенках длиной от 60 метров и более. Коридоры разделены перегородками, препятствующими изменению направления потока сточных вод.
• Бегун. Так называют системы, в которых длина бака в 50 раз больше ширины.

Полезная информация! Для ускорения процесса окисления органики применяют объемные аэротенки, оснащенные регенераторами. Так количество активного ила увеличивается как минимум вдвое, что приводит к повышению эффективности процедуры очистки.

Аэротенк вытеснитель с регенератором

Для более интенсивного процесса органического окисления применяют вытеснительные аэротенки со встроенными регенераторами, где дозировку активного ила увеличивают в два-три раза, что повышает качество очистки.

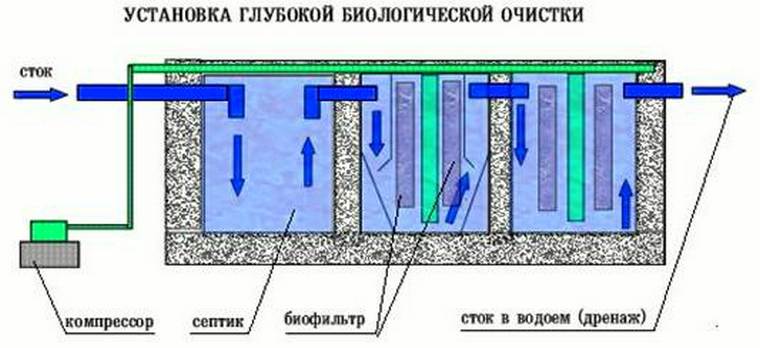

Аэротенк в септике

Владельцы частных очистных сооружений часто обустраивают действующий септик. Последний требует значительного объема, отличается простотой устройства и очищает сточные воды на 99%. Продуктивность аэробных живых организмов выше, чем у бактерий в обычных выгребных ямах. Для увеличения количества аэробов к отстойнику подключают систему аэрации и устанавливают компрессор.

Септик с аэратором имеет ряд преимуществ: процесс очистки проходит быстрее, без запаха, прост в монтаже и эксплуатации.

Принцип работы

Сточные воды очищаются микроорганизмами, обитающими в активном иле. Его состав определяется текущим температурным режимом, насыщенностью сточных вод химическими веществами.

Загрязненная жидкость должна пройти процедуру окисления в среде, содержащей кислород. Поэтому в конструкции используются аэраторы. Они работают по принципу постоянного взбалтывания, наполняя воду кислородом. Такие устройства бывают нескольких видов:

• Механик. Дисковое устройство обеспечивает постоянную подачу воздуха.
• Шина. Кислород подается под необходимым давлением.
• Пневмомеханика. Такие устройства обеспечивают смешанную подачу воздуха.

При заполнении основной камеры аэротенка сточными водами они соединяются с активным илом. Под действием кислорода последний измельчается. Полная очистка жидкости происходит следующим образом:

• Грязная вода заполняет первоначальный отстойник.
• В последующем ее прохождение, оседание массивных включений, жидкость попадает в камеру, заполненную живыми организмами.
• Затем стоки проходят очередную очистку в емкости с активным илом, повышенным содержанием кислорода.
• Очищенная вода уходит из биосистемы.

Резервуары Hover обеспечивают качественный процесс очистки только при дозированной подаче загрязненной жидкости. В то же время залповые выбросы последних, избыточное количество органики, могут снизить эффективность очистки.

Улучшить работу такой конструкции можно с помощью регенератора. При этом весь объем загрязненной воды можно очистить за 6-12 часов.

Залповые сбросы сточных вод, избыточное количество органических веществ могут снизить эффективность очистки жидкости.

Работа одноступенчатого типа аэротенка

Аэротенк, имеющий ступень очистки, отличается принципом работы. Вода движется через устройство в определенном порядке:

1. По трубе стоки попадают в отстойник первичного типа.

2. Осветленные стоки поступают в емкость с живыми организмами.

3. Стоки стекают во вторичный отстойник. Определенный объем ила возвращается из камеры с микроорганизмами.

4. Из системы выходит чистая жидкость.

Этот тип устройства может работать без перебоев, если стоки поступают в бак равномерно. При залповом сбросе уровень эффективности ховертанка снижается. Если количество бактерий на устройстве увеличится, это не изменит его функции.

Для повышения производительности всей системы можно добавить аэрационное оборудование в виде регенератора. Дренажи находятся в системе от шести до двенадцати часов. После вторичного отстаивания сточные воды могут быть направлены на второй этап обеззараживания.

Функционирование аэротенков с двумя ступенями очистки

Для сточных вод промышленного сектора применяется двухступенчатая очистка. В конструкцию аэратора могут входить регенераторы. Выделяют следующие этапы работы системы:

1. Сточные воды по подводящему патрубку поступают в первый аэротенк.

2. В последующем стоки переводятся в отстойник №1 вторичного типа.

3. Сточные воды частично очищаются, проходя во второй аэротенк, а ил поступает в первый аэротенк.

4. Из аэротенка №2 сточные воды поступают в отстойник №2.

5. Из устройства вытекают чистые сточные воды, а осадок возвращается во второй аэротенк.

Внимание! В этом типе аэротенка каждый отдел формирует свой тип биоценоза, отвечающий требованиям чистоты для той или иной стадии.

Условия, необходимые для работы устройства

Важным условием высокой эффективности аэротенков является наличие живых организмов с кислородом. На работу устройства влияют:

1 значение показателей температуры окружающего воздуха.

2 доля ила на объем сточной воды.

3 объем кислорода, содержащегося в стоках.

4 уровень кислотности сточных вод.

5 как долго слизь находится в контакте с водой.

6. Наличие токсичных веществ в сточных водах.

7. Как быстро приходит товар.

При малых объемах поступающих стоков ухудшается степень очистки. При быстром наполнении бака стоками жидкость трудно отделить от ила, что сказывается на степени прозрачности воды на выходе. Необходимо, чтобы стоки текли равномерно, постоянно. Если резервуар в конструкции будет полностью пуст, живые микроорганизмы погибнут.

Из чего состоит аэротенк

Конструкция аэротенка состоит из пластикового бака, где расположены отделения по очистке сточных вод.

Всего четыре основных отделения:

• Разжигание;
• Активный;
• Подготовительный;
• Стабилизатор.

В состав устройства входит несколько насосов, необходимых для принудительного перемещения собранных нечистот из одного отсека в другой.

Приёмный отдел аэротенка

Все собранные стоки поступают в первый отсек аэротенка. Это рецептор, где происходит первичная очистка бактериями. Здесь они начинают свою работу. В ресивере вырабатывается постоянная смесь, способствующая измельчению поступивших крупных частиц. Полученная смесь через фильтр поступает в следующую секцию воздушного резервуара.

Активный отдел аэротенка

Во втором отсеке ховертанка работает вся армия бактерий. Они заселяют этот отсек в виде активного ила, отсюда и название этого блока. Процесс очистки сопровождается постоянной подачей свежего воздуха. Дело в том, что используемые микроорганизмы могут действовать только в присутствии кислорода.

Поэтому его необходимо непрерывно подавать в отсек аэротенка и смешивать со сточными водами. При прохождении второго отсека смесь дополнительно пропитывается активным илом, где бактерии выполняют свою непрерывную работу. В ходе процесса сточные воды теряют большую часть своих примесей.

Затем они проходят в третью секцию аэротенка.

Подготовительный отдел аэротенка

Третий отсек аэротенка имеет форму перевернутого усеченного конуса.

Поступающая смесь жидкости и активного ила делится на две половины:

• Мутная часть;
• Очищенная вода.

Тяжелые частицы активного ила постепенно оседают на дно отсека. Здесь они собираются насосом и отправляются обратно в первый блок, где продолжают работать и очищать поступающие стоки. Другая половина жидкости может содержать частицы жира.

Они поднимаются на поверхность воды, образуя небольшую пленку, которую другим насосом направляют во второй отсек. Третья секция воздушного резервуара также является «обезболивающим» для активного ила.

В нем нет перемешивания, ведь задача блока – отделить очищенную воду от примесей с бактериями.

Стабилизирующий отдел аэротенка

Очищенная вода собирается в четвертой секции аэротенка. Если поступают следы примесей, они оседают на дне этого блока. Здесь нет перемешивания или подачи воздуха, а жидкость остается в стабильном и спокойном положении.

По мере заполнения отсека срабатывает датчик, запускающий всасывающий насос. Очищенная вода сбрасывается в ливневую канаву или направляется на поле аэрации, где постепенно опускается в землю.

На этом цикл завершается и собранные в доме отходы становятся пригодными для возвращения в природу.

От чего зависит эффективность?

Ключевыми факторами продуктивной работы аэротенков для очистки сточных вод являются наличие живых организмов и кислорода.

На него также могут повлиять:

• температура окружающей среды;
• соотношение активного ила и объема сточных вод;
• количество растворенного кислорода в воде;
• кислотность стоков;
• продолжительность контакта воды и ила;
• токсические вещества;
• скорость поступления жидкости в систему.

Если стоки поступают в оборудование в объеме меньшем, чем прописано в техпаспорте, качество очистки ухудшается. С увеличением количества воды, поступающей в бак, усложняется отделение ила от жидкости, что также влияет на прозрачность стоков.

Как правило, для работы системы необходим постоянный и равномерный поток стоков. Полное опорожнение бака автоцистерны может привести к гибели живых организмов в активном иле.

Установка биосистемы

Монтаж очистных сооружений обычно осуществляется работниками специализированных организаций или производителем оборудования. Часто все начинается с рытья ямы для аэротенка. На дно траншеи укладывается двадцатисантиметровая песчаная подушка. Затем собирается бак, который снаружи засыпается землей, а изнутри заполняется водой. Также уровень последнего должен быть немного выше поверхности почвы. Это предотвратит деформацию аэротенка под избыточным давлением от насыпанного слоя грунта.

Следующий этап – прокладка необходимых коммуникаций, установка компрессора и подключение его к системе аэрации. После завершения работ конструкцию тщательно засыпают землей. Далее проверяется правильность функционирования созданной конструкции и установка запускается в работу.

Так как система очистки оснащена сложным оборудованием, устанавливать ее должны только квалифицированные специалисты.

Как происходит запуск системы?

Установку аэротенка лучше всего доверить профессионалам, специалистам компании, где приобреталось оборудование. Все дело в том, что требования к установке могут быть разными для каждой отдельной модели, и не все потребители осведомлены о таких тонкостях.

Как правило, алгоритм установки ховертанка следующий:

• рыть нору;
• создание песчаной подушки;
• установка устройства в скважину;
• одновременное заполнение устройства водой и заполнение до уровня форсунок (при этом уровень воды должен быть на 15-20 сантиметров выше уровня заполнения);
• связь связи;
• установка компрессоров;
• подключение электричества;
• завершение обратной засыпки, уплотнение грунта.

Внимание: После установки обязательна проверка всех систем путем пробного запуска оборудования. Если во время испытаний не будет выявлено неисправностей, очистные сооружения могут быть введены в эксплуатацию на постоянной основе.

Покупка

При выборе аэротенков отталкиваются от:

•
  совместимость модели и типа пола (некоторые устройства можно устанавливать только на определенный тип пола);
• производительность (количество людей, регулярно пребывающих на объектах, и объем образующихся стоков);
• энергопотребление;
• тип загрязнений;
• габариты (есть модели, для установки которых требуется большая площадь).

Цена

Стоимость аэротенка для очистки сточных вод зависит от многих факторов, в том числе от производительности устройства: чем больше мощность, тем выше цена.

Как показывает практика, купить ховертанк для собственного загородного дома можно за десятки тысяч и сотни тысяч рублей. Примерная средняя стоимость аэротенка для частного пользования, рассчитанного на обслуживание около пяти человек, составляет сто тысяч рублей.

Конструктивные особенности и классификация вторичных отстойников

В зависимости от технологических схем очистки вторичные отстойники могут быть:

• горизонтальный;
• вертикальный;
• радиальный.

Вертикальные устройства применяются для очистных сооружений малой и средней производительности, до 20 000 м3/сут. Для станций большой производительности используются горизонтальные и радиальные декантеры.

Для предотвращения образования осадка используются гладкие стенки со специальным защитным покрытием. В отличие от первичных отстойников, вторичные отстойники не имеют устройства для удаления взвешенных веществ.

Для удаления активных осевших остатков во вторичных отстойниках в вертикальных и горизонтальных конструкциях применяют скребки шлама, а в радиальных — шламонасосы.

Вертикальные вторичные отстойники

Эти конструкции по конструкции могут быть:

• круглое растение с илистой частью в форме конуса;
• квадратное растение с илистой частью в виде пирамидального бункера.

К преимуществам данного типа конструкции можно отнести удобство откачки активного ила под гидростатическим давлением, простоту конструкции и компактность компоновки.

Во вторичных декантерах поток очищенной воды движется в вертикальном направлении. В зависимости от способа проникновения воды конструкции подразделяются на:

• устройства с центральным вводом;
• периферийный вход;
• движение вверх-вниз.

Горизонтальные вторичные отстойники

Горизонтальные декантеры представляют собой прямоугольные емкости, разделенные перегородками на отсеки. Поток жидкости в них движется в горизонтальном направлении. Осажденный осадок сгребается тележками или цепными скребками в колодцы, откуда удаляется под гидростатическим давлением.

К преимуществам горизонтальных отстойников относятся: высокий очищающий эффект (до 60%) и простота конструкции.

Радиальные вторичные отстойники

Радиальные декантеры имеют круглую форму. Остаточная жидкость подается к центру конструкции и движется радиально от центра к периферии. На входе скорость стоков максимальна, а на периферии имеет минимальное значение. Скребки, расположенные на вращающейся раме, сгребают осадок в шламовую яму. Время оборота шламоскребковой фермы составляет примерно 3 часа.
