Водонагреватель Термекс 80, 50 и 10 литров: как включить и использовать бойлер

Устройство и эксплуатация водонагревателя термекс

Котлы Термекс – одни из самых популярных и технически совершенных водонагревателей на российском рынке. Производитель – Италия, зарекомендовавшая себя в мире сантехники.

Нагреватель воды

Водонагреватели могут быть вертикальными и горизонтальными. Все модели оснащены дополнительными функциями, что делает их использование простым и удобным для всех.

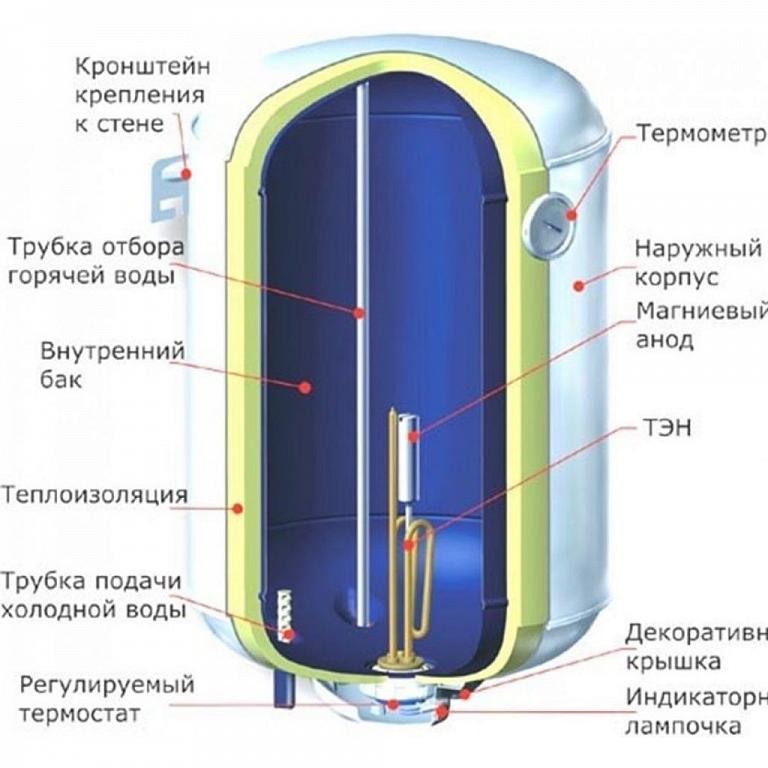

Подробное устройство водонагревателя

Аппарат Термекс практически ничем не отличается от моделей других компаний. После покупки и установки оборудования возникает вопрос: «Как правильно растопить котел Термекс? Прежде чем предпринимать какие-либо действия, внимательно прочитайте инструкцию по эксплуатации. Есть моменты, которые необходимо соблюдать. Например:

• прохождение холодной воды происходит совместно с использованием фильтра;
• предохранительный клапан находится в подводе холодной воды и обеспечивает полную герметичность соединений за счет систем герметизации;
• при работе отопительного оборудования наблюдаются протечки через выходной патрубок предохранительного клапана из-за снижения давления;
• обязательно соорудите дренажную систему в канализационную систему.

Неплохой бюджетник с 5-летней гарантией на бак

Недорогое и безотказное водонагревательное оборудование марки Thermex пользуется повышенным вниманием со стороны домашнего потребителя. Линейка популярных электрокотлов емкостью 80 литров недавно пополнилась моделью Thermex Ceramik 80 V со стеклокерамической внутренней облицовкой плоского стального бака, выполненного по технологии Double Tank. Биостеклянный фарфор, нанесенный на внутреннюю стенку резервуара, прочно сцепляется с металлом благодаря хорошим адгезионным свойствам. Стеклокерамическое покрытие бака с антибактериальными добавками исключает возможность скопления вредных микроорганизмов на внутренних стенках бака, надолго сохраняя воду чистой, а встроенный магниевый анод защищает металлические детали от коррозии.

Thermex Ceramik — это простой и надежный водонагреватель, который идеально подходит для тех, кто хочет совместить удобный плоский внутренний бак с экологически чистым покрытием Bio-Glass Porcelain. Удобный корпус для компактного размещения. Серия водонагревателей с внутренним баком изготовлена ​​по технологии Double Tank; благодаря использованию не одного, а двух расположенных внутри корпуса удлиненных внутренних баков, которые соединены между собой. Таким образом, сохраняя объем и все свойства круглого бака, получаются более узкие баки, идеально вписывающиеся в плоский корпус. Такой водонагреватель можно разместить в более узком месте или спрятать в нише, а само оборудование выглядит более современно

Виды

Водонагреватели Thermex объемом 50 литров представлены в широком ассортименте.

• Проточные котлы – это малогабаритные котлы, которые устанавливаются в местах, где недостаточно места для монтажа больших водонагревателей. У них есть такое неоспоримое преимущество, как быстрый нагрев воды. Недостатком проточных водонагревателей является невозможность их использования в помещениях с несколькими точками водозабора. Их используют для небольших расходов горячей воды, например, для мытья посуды.
• Накопительные ТЭНы защищены от коррозии и накипи, что увеличивает срок службы устройства. Это обеспечивается специальным материалом – стеклянным фарфором, из которого изготовлены внутренние поверхности водонагревательных приборов. Для поддержания температуры горячей воды используется пенополиуретан, препятствующий охлаждению воды более чем на два градуса в час.

Рекомендуется менять аккумуляторы каждые 6 или 12 месяцев. Основное отличие накопительного оборудования от проточного заключается в том, что внутри бака находится нагревательный элемент, который необходим для нагрева поступающей жидкости до необходимой температуры. В течение всего периода использования вода будет одной температуры.

Для выбора оптимального бойлера объемом 50 литров необходимо изучить характеристики товарных линеек.

Flat Plus имеет плоскую белую форму, оснащенную эргономичным электронным блоком, который обеспечивает отображение значения температуры нагрева.

Он имеет следующие характеристики:

• мощность — 2 кВт;
• внутренний бак — нержавеющая сталь;
• корпус — пластик;
• автоматическая очистка и слив воды;
• время нагрева воды — 80 минут.

• Diamond Touch – горизонтальное отопительное оборудование, выполненное в минималистском стиле с геометрическими формами. Внутри водонагревателя расположены два бака, что обеспечивает плоскую конструкцию накопительного оборудования. Швы баков сварены, что позволяет защитить баки от разгерметизации. Электросистема оснащена возможностью самодиагностики, а также регулировки режима подачи жидкости и уровня нагрева. В случае неисправностей вся информация о неисправности выводится на экран.
• Praktik имеет небольшой размер, что позволяет устанавливать его в малогабаритных квартирах. Он имеет круглую форму и изготовлен из нержавеющей стали. Благодаря сварке швов обеспечивается герметичность швов и стойкость к воздействию коррозии. Внутренние поверхности водонагревателя покрыты слоем теплоизоляции, за счет чего стабилизируется нагрев воды и работоспособность оборудования. Мощность устройства 2,5 кВт.

Описание и принцип действия ЭВН

Внешний корпус ЭВН в зависимости от модели изготавливается из нескольких высококачественных материалов: ударопрочного, низкоуглеродистого пластика или специальной полированной нержавеющей стали. Внутренний бак изготовлен из высококачественной нержавеющей стали с содержанием титана, что гарантирует высокую устойчивость к коррозии и, как следствие, длительный срок службы. Пространство между внешней оболочкой и внутренним баком заполнено пенополиуретаном – современной и экологически чистой теплоизоляцией с лучшими теплосберегающими характеристиками. Модели RZL-VP, RZL-VS, RSD имеют два резьбовых соединения: для входа холодной воды (с синим кольцом) и выхода горячей воды (с красным кольцом), а модели RZL-HP, RZL-HS, RZB, RZB- Д, РЗБ-Ф.

На передней части ЭВН находится термометр (модели RZL-HS, RZL-VS, 30 л -150 л). Расположение пульта управления зависит от модели и типа ЭВН: РЗЛ-ВС, РСД — внизу, РЗЛ-ГС — справа, РЗБ, РЗБ-Д, РЗБ-Ф, РЗБ-Л, РЗЛ-НР , РЗЛ-ВП и модели серии ROUND PLUS — на лицевой стороне.

На съемном фланце смонтированы трубчатый электронагреватель (ТЭН) и датчики термостата и термовыключателя. Нагреватель служит для нагрева воды и управляется термостатом, который имеет плавную регулировку температуры до +75°С. Термостат автоматически поддерживает температуру воды на уровне, заданном пользователем. Ручка регулировки температуры расположена на механической панели управления. Электронные модели имеют сенсорное управление (рис. 4). Термовыключатель служит для защиты ЭВН от перегрева и отключает ТЭН от сети при температуре воды выше +95°С (рис. 2).

Модель RZB10 оснащена автономным нерегулируемым термостатом, расположенным под верхней крышкой устройства. Модели RZB10 и RSD имеют контрольную лампочку, которая включает режим нагрева нагревателя. Термовыключатель на моделях RZB10 и RSD расположен под верхней крышкой. Индикатором режима работы моделей ЭВН 30л — 150л являются лампочки подсветки клавиш выбора мощности: они включаются при нагреве воды и выключаются при достижении температуры нагрева воды, установленной на термостате. В моделях с электронным управлением индикация производится контрольной лампочкой Л1 (рис. 4), она загорается при достижении заданной температуры.

На электрокабеле устройства монтируется УЗО, обеспечивающее отключение ЭВН от сети электроснабжения в случае утечки или прекращения подачи напряжения питания на заземленные элементы устройства. Серебряные модели в своей конструкции содержат электронное устройство с серебряным анодом, обеспечивающее обеззараживание горячей воды. Эта серия водонагревателей – продукт «нового поколения», заботящийся о вашем здоровье. Предохранительный клапан выполняет функции обратного клапана, предотвращая попадание воды в водопроводную сеть из водонагревателя в случаях падения давления в последнем и в случаях повышения давления в баке при сильном нагреве воды, а также при функции защитного клапана, сброс избыточного давления в баке при сильном нагреве воды. Во время работы водонагревателя из напорного патрубка предохранительного клапана может вытекать вода для сброса избыточного давления, что вызвано безопасностью водонагревателя. Эта выхлопная труба должна оставаться открытой для атмосферы и постоянно устанавливаться вниз и в незамерзающей среде.

Необходимо обеспечить отвод воды от выпускного патрубка предохранительного клапана в канализацию, обеспечив адекватный дренаж при монтаже ЭВН.

Необходимо регулярно (не реже одного раза в месяц) сливать небольшое количество воды через выходной патрубок предохранительного клапана в канализацию для удаления отложений накипи и проверки работы клапана. Для открытия клапана он оснащен ручкой. Необходимо следить, чтобы во время работы водонагревателя эта рукоятка находилась в положении, закрывающем слив воды из бака.

Комплект поставки электронагревателя Термекс

1. Электрический водонагреватель с УЗО — 1 шт.
2. Клапан предохранительный типа РСД — 1 шт.
3. Руководство по эксплуатации — 1 шт.
4. Анкеровка для крепежа: по 2 шт на каждую крепежную планку.
5. Упаковка — 1 шт.

Средние характеристики

Это простой и надежный водонагреватель с ТЭНом TitaniumHeat, выполненным из нержавеющей стали с высоким содержанием титана. Материал нагревательного элемента обладает высокой термической и коррозионной стойкостью, прочностью и долговечностью. Высокая мощность нагревательного элемента 2 кВт позволяет нагреть воду до комнатной температуры до 65°С за 110 минут, что является хорошим показателем производительности. Максимальная температура нагрева воды 75 °C. Нагреватель работает в трехступенчатом режиме мощности: экономный 0,7 кВт, стандартный 1,3 кВт и усиленный 2,0 кВт. При этом заявленные потери тепла за суточный период работы не превышают 1,6 кВтч, а фактическое потребление электроэнергии за год составляет 566 кВтч.

Основные характеристики Thermex

Ассортимент Thermex имеет следующие характеристики:

1. Объем бака: 15, 30, 80 или 50 литров. С ее увеличением время нагрева воды будет увеличиваться.
2. Требуемое напряжение — 220 В (допустимая погрешность — 10%), частота — 50 Гц.
3. Максимальная рабочая температура составляет +95 °C. При его достижении срабатывает система аварийной остановки.
4. Внутренняя часть корпуса выполнена из нержавеющей стали и титана, поэтому чайник имеет хорошую теплоизоляцию и защиту от ржавчины.
5. Пространство между корпусом и баком заполнено качественным современным герметиком – пенополиуретаном. Обеспечивает дополнительную теплоизоляцию и защищает устройство от протечек.
6. Жидкость нагревается трубчатыми электронагревателями (ТЭН), расположенными внутри бака. Температура регулируется термостатом.

Срок службы устройства составляет 10 лет при соблюдении всех правил техники безопасности, регулярном обслуживании и устранении мелких поломок.

Только вертикаль

Устройство оснащено механическим термостатом с кнопками для изменения режимов мощности, а также имеет дополнительную защиту от поражения электрическим током (УЗО), избыточного давления и перегрева. Устройство предназначено исключительно для вертикальной установки и подключается к водопроводной сети с рабочим давлением от 0,5 бар до 7 бар через патрубок с присоединительными размерами G1/2. К недостаткам модели можно отнести отсутствие предохранителей для защиты от избыточного давления и включения устройства без воды.

Инструкция по установке и подключению водонагревателя

Монтаж котла состоит из 3-х основных этапов:

1. Установка агрегата на стену.
2. Подключение устройства к системе водоснабжения.
3. Монтаж электропроводки и подключение бака горячей воды к сети.

Монтаж котла должен производиться квалифицированным персоналом с соответствующими навыками. Неправильная установка устройства может привести не только к неисправности устройства, но и нанести ущерб имуществу или здоровью человека. Купить водонагреватель Thermex и заказать услугу установки в Тюмени можно в компании «КВАНТА+».

Схема подключения водонагревателя.

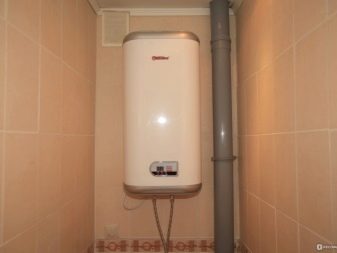

Размещение и монтаж прибора

Место установки водонагревателя должно соответствовать нормам безопасности. Требует доступа к канализации, удаленности от электроприборов (и другого оборудования, для которого нежелателен контакт с водой), возможности аварийного слива и автономного подключения к диспетчерской. Процесс установки осуществляется в несколько этапов:

1. Проведение замеров, наметка анкерных точек.
2. Сверление отверстий, завинчивание анкеров.
3. Крепление котла к стене.
4. Подключение кранов к водопроводным сетям.
5. Установка фильтров и редукторов давления в холодном контуре.
6. Установка предохранительного клапана, тройника, сливного шланга и других вспомогательных и защитных элементов.

Лен используется для герметизации швов между элементами при установке водонагревателя. Защищает от горячей воды.

Подключение к электрической сети

Последним этапом установки котла является его подключение к электрической сети. Процедура состоит из следующих шагов:

1. Прокладка кабелей на стробоскопах или в транспортировочной коробке.
2. Подключение УЗО к распределительному щиту.
3. Прокладка кабеля от электрощита к предохранителю.
4. Подключение котла к машине отдельным кабелем.
5. Подсоединение проводов «фаза», «ноль» и «земля» к нижней части водонагревателя.

Подключение проводки к котлу выполняется исключительно профессионалами.

Приборы не оснащены кабелями или стандартной системой штепсельной вилки. Вместо этого они подключаются к сети через 3-жильный кабель d 2,5-3 мм с обязательной установкой предохранителя на 16 ампер.

Как подсоединить к воде

Схема подключения водонагревателя к водопроводу. (Нажмите, чтобы увеличить) Вода должна соответствовать хотя бы минимальным требованиям, указанным производителем водонагревателя.
Если есть сомнения в качестве воды, лучше всего установить фильтр очистки. В этом случае срок службы водонагревателя немного увеличится.

Для подачи воды рекомендуется использовать плетеную трубу из отожженной меди. Такая труба легко формуется и не боится перепадов температуры. Да и прочность таких соединений очень высока, так что краны для отключения воды можно монтировать на сам бак.

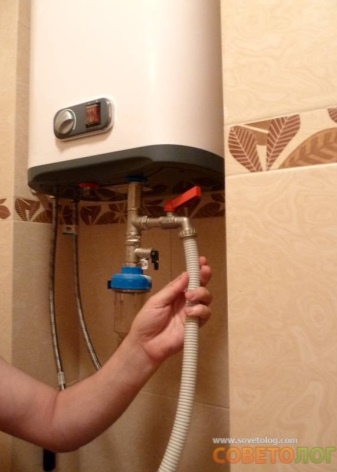

После установки водонагревателя на стену к нему подключается холодная вода. Комбинированный клапан, входящий в комплект водонагревателя, крепится к байпасной трубе, идущей к водонагревателю (синяя).

Если вентиль устанавливается вручную, нужно учитывать, что сильно затягивать резьбу не нужно, достаточно четырех витков. Это необходимо для предотвращения срыва резьбы трубы.

Обязательным условием является герметизация стыка. Клапан также может понадобиться для слива воды из ТЭНа в случае ремонта. Хотя, слив воды через вентиль — долгий процесс. Было бы конечно лучше, если позволяет место, вмонтировать тройник между вентилем и трубой. Тогда сливать воду будет гораздо удобнее.

Далее вторичная труба, предназначенная для горячей воды, подсоединяется к смесителю или к трубе, ведущей к крану горячей воды. Есть такие модели водонагревателей, в которые встроена третья ветвь. Но по схеме подключения он не используется. В этом случае его нужно просто безопасно заглушить.

Первый запуск и проверка корректности работы бойлера

После подключения блока необходимо подготовить его к подключению и проверить его работу. Алгоритм действий:

1. Перекрыть подачу горячей воды от общего стояка. Это делается для того, чтобы гриль не нагревал центральный водопровод в доме.
2. Наполнение резервуаров. Сначала в котел заливается вода, затем открывается смеситель и выход горячей жидкости, затем вход холодной жидкости. Эти манипуляции необходимы для выпуска воздуха из бака.
3. Открытие подающих клапанов, расположенных на подаче котла.
4. Открытие крана с горячей водой. Через некоторое время, когда выходит стабильный и равномерный ток, он замыкается.
5. Подключение водонагревателя к электрической сети.

От подключения до первого запуска агрегата необходимо выждать 1-2 часа.

При механическом управлении

Первый пуск котла с механическим управлением осуществляется по стандартной схеме. Пошаговые инструкции:

1. Назначьте мощность с помощью кнопок на панели управления. Всего есть 2 режима: 1,3 кВт и 2 кВт. Выбранное значение отображается на световых индикаторах: если 1 из них горит, выбрана одинарная мощность, а 2 – двойная мощность.
2. Установите температуру. Делается это с помощью ручки управления. Поворот по часовой стрелке увеличивает значение, против часовой стрелки уменьшает. Шаг 1°С.
3. Измерьте термометром температуру воды в кране. Включите котел, подождите около 30 минут и сделайте еще 1 измерение, чтобы убедиться, что нагрев начался.

Вы можете выключить прибор с механическим управлением, повернув ручку температуры до упора.

На сенсорном экране

Первый запуск агрегата с сенсорной панелью управления проще. Пошаговые инструкции:

1. Выйдите из режима DEMO, в котором изначально находился инструмент. Для этого одновременно удерживайте верхнюю и нижнюю опоры в течение 5 минут.
2. Выберите мощность. Это делается с помощью верхней и нижней клавиш выбора. На дисплее отобразится выбранное значение: Single Power (1,3 кВт) или Double Power (2 кВт).
3. Установите температуру. Переход в режим выбора производится 2-мя нажатиями на верхнюю опору. Значение отображается на экране.
4. Установите таймер. Это делается нажатием на левую скобку выбора.
5. Включите устройство с помощью круглой кнопки в центре экрана. Обратите внимание на температуру воды (отображается на панели) и снова проверьте через 20-30 минут, чтобы убедиться, что она поднимается.

Вы можете остановить работу устройства, повторно нажав кнопку в центре экрана. Котел с системой диагностики автоматически отключится при нарушении условий работы и выведет на сенсорный экран сообщение об ошибке.

Алгоритм проверки системы

Для проверки оборудования, закрепленного на стене или полу, необходимо:

• подача холодной воды под давлением для выявления и устранения протечек;
• убедиться, что изделие правильно подключено к бытовой электросети;
• протестировать работу и убедиться в отсутствии утечек и самопроизвольного преждевременного отключения;
• повторно включите устройство для проверки температуры жидкости.

Запуск водоснабжения

Включение водонагревателя начинают с проверки герметичности соединений водопроводных труб и расходного бака. Для теста вам нужно будет открыть клапан подачи холодной жидкости и смесительный клапан. Не допускается появление мелких капель воды на стыках труб или под корпусом прибора. При возникновении протечек оборудование необходимо заменить, обеспечить гарантийное и послегарантийное обслуживание или ремонт отопительных приборов.

Если вода к водонагревателю подается из колодца или колодца, в магистрали необходимо предусмотреть фильтр грубой очистки. Не рекомендуется даже кратковременная эксплуатация оборудования с грязными жидкостями. Сетка позволяет отделить крупные частицы грязи, которые оседают на поверхности бака и корпуса нагревательного элемента. Отложения вызывают коррозию или локальный перегрев и являются основанием для отказа в гарантийном ремонте.

Перед началом подачи воды необходимо проверить герметичность соединений водопроводных труб и расходного бака.

Системная диагностика

Проверив герметичность контура подачи воды, протестируйте электропроводку. Если котел подключен без вилки, необходимо убедиться в правильности положения фазного и нулевого проводов, а затем затянуть крепежные винты. Также необходимо проверить правильность подключения пакетного выключателя. Для проведения проверки требуется индикаторная отвертка или цифровое устройство, работающее в режиме вольтметра или проверки целостности цепи.

Параметры водонагревателя

На этапе проверки параметров необходимо:

1. Наполните бак водой и включите нагреватель на разных режимах мощности.
2. Поворачивая регулятор и нажимая кнопки, проверьте работоспособность оборудования.
3. Откройте смесительные клапаны и убедитесь, что нагретая жидкость подается. Если в доме многоканальная система водоснабжения, рекомендуется проверить работу каждой точки разводки.
4. Отключите питание и повторно проверьте трубопровод и корпус.

Повторная проверка работоспособности

При вторичной поверке оборудования необходимо определить температуру воды в системе холодного водоснабжения (бытовым термометром или термопарой, подключенной к мультиметру). Включите питание и установите режим работы, а через 10-15 минут снова измерьте температуру воды на выходе из смесителя.

Дополнительная проверка проводится после отключения ТЭНа, некоторые владельцы проверяют время нагрева жидкости, чтобы соответствовать паспортным данным.

При тестировании оборудования зимой пользователи сталкиваются с падением температуры воды на выходе или увеличением времени нагрева. Причина в холодной жидкости, которая охлаждается в резервуарах и при подаче по трубам в жилой дом. В жаркую погоду или при отключении подачи горячей воды может возникнуть перепад давления. В этом случае проверьте герметичность запорного клапана. При образовании трещин часть жидкости уходит в пустую магистральную трубу центрального водопровода.

Подробная инструкция по применению водонагревателя Термекс объёмом 15, 30, 50 и 80 литров

Электрические водонагреватели Termex производятся с использованием высоких технологий и материалов высшего качества. Такие водонагреватели с завода оснащены функцией защитного отключения (УЗО), что повышает уровень безопасности устройства.

Такие устройства изготавливаются в соответствии с международными стандартами и отвечают всем требованиям безопасности и экологичности. Эти устройства должны пройти государственную сертификацию и соответствовать стандартам ГОСТ.

Электрические водонагреватели модельного ряда «Термекс» различаются по своим характеристикам и объему внутреннего пространства, которое может составлять 15, 30, 50, 80 и более литров, и в этой статье мы поговорим о водонагревателе «Термекс», с объемом 30 литров и подробной инструкцией по применению данных моделей.

Итальянская компания Termex занимается производством водонагревателей отличного качества и различного внутреннего объема бака: 15, 30, 50 и 80 литров соответственно. По отзывам покупателей, 30-литровые водонагреватели могут без проблем прослужить более десяти лет, конечно, если соблюдать определенные правила ухода за устройством.

Порядок установки температуры нагрева

Индикация температуры воды в баке появляется на экране сразу после подключения питания, но для работы устройства необходимо настроить электронный блок.

Пуск начинается кнопкой ВКЛ/ВЫКЛ, при подаче питания на ТЭН (нагреватель) загорается нижняя (красная) лампочка индикатора мощности (питание) и на несколько секунд загорается индикация температуры нагревателя воды в баке меняется на мигающую индикацию установленной температуры нагрева (в данном случае «после первого подключения» до максимальной — 75°С).

Вторая кнопка выбора мощности управляет запуском и остановкой второго нагревательного элемента.

* Если для нормальной работы вашего котла достаточно одного ТЭНа, постоянное подключение второго не рекомендуется.

Когда оба нагревательных элемента работают, горит центральный индикатор Double Power).

Третья кнопка Temp. Селектор (переключатель температуры) позволяет установить максимальную температуру нагрева в диапазоне от 35 до 75 °C.

Первое нажатие (после пуска) вызывает прерывистую индикацию установленной температуры нагрева воды (75°С), второе — настройка температуры нагрева меняется на минимальную (35°С), каждое последующее нажатие увеличивает значение настройки на 5°С и так далее

Когда температура воды в баке достигает заданного значения, нагрев отключается и загорается верхний (зеленый) индикатор Temp. Консервация (сохранение температуры).

* Как уже отмечалось, даже кратковременное отключение питания ЭВН сбивает все настройки в электронном блоке и перестает нагревать воду. Для восстановления нормальной работы устройства все вышеперечисленные операции в этом случае придется повторить.

Внимание! Конструкция таких моделей водонагревателей предусматривает наличие двух электронных блоков: блока питания (он находится внутри прибора в его нижней части) и электронного дисплея, который вы видите на верхних фото (модуль индикации и управления).

Основная часть модуля представляет собой большую интегральную схему (чип), которая управляет всей работой устройства. Это самая уязвимая и чувствительная часть ЭВН (водонагревателя) к перепадам напряжения. Котел данной конструкции рекомендуется подключать через мощный стабилизатор напряжения (в крайнем случае через штатный сетевой фильтр типа «Пилот»).

Первыми признаками выхода из строя микросхемы являются мигающие цифры на дисплее, нагрев отключается задолго до достижения заданной температуры, могут появляться посторонние звуки (щелчки, скрипы и т.д.).

Если вы заметили подобное, то дисплей и модуль управления нуждаются в срочной замене.

Для замены защитного анода, ТЭНов и даже блока питания необходимо снимать водонагреватель. Что касается модуля управления и индикации, то прибор снимать не нужно, даже воду из бака сливать не нужно. Однако обязательно снимите нижнюю крышку ЭВН и отсоедините небольшой белый разъем от блока питания, который подключается к дисплейному модулю тонким плоским кабелем (отсоединяйте осторожно, не перепутайте полярность при подключении!).

Снятие нижней крышки без слива воды осуществляется в следующей последовательности:

А). Отключить ЭВН от источника питания.

Два). Полностью используем или просто заменяем всю горячую воду в баке на холодную.

3). Закрываем кран подачи воды (холодной, — синяя метка) к водонагревателю.

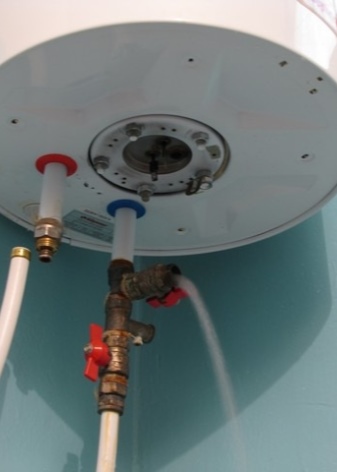

4). Сбрасываем остаточное давление в баке ЭВН через аварийный слив комбинированного обратного клапана или через выход горячей воды любого смесителя и закрываем кран выхода воды термоса (красная метка).

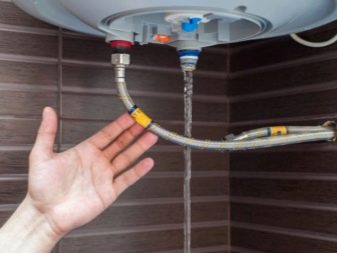

Пять). Отключаем подачу холодной воды от подводящего патрубка, снимаем комбинированный обратный клапан и временно помещаем внутрь патрубка туго скрученный кусок ткани (или обычный ватный диск), который не будет пропускать воздух в бачок и, следовательно, препятствовать попаданию воды бегство от него.

6). Осторожно снимите пластиковую маркировочную шайбу с сопла. Если он в исправном состоянии, снять его, не повредив и не повредив пластик крышки, может оказаться непростой задачей (однако после нескольких лет эксплуатации устройства маркировочные шайбы часто лопаются и их можно снять) без труда: стиральные машины особенно часто лопались трубы горячего водоснабжения).

7). Снимаем временную заглушку и по резьбе трубки навинчиваем металлическую или пластиковую заглушку с резиновой прокладкой (внешний диаметр заглушки должен позволять ей свободно проходить через отверстие в крышке при снятии).

8). Аналогично проделываем все вышеперечисленные операции для горячей трубы.

9). Снимаем наклейку (в центре нижней крышки) и откручиваем длинный винт внизу для фиксации.

10). Проверяем наличие дополнительных креплений: на некоторых моделях возможны боковые крепежные винты, саморезы (очень редко, но иногда бывает и дополнительное крепление крышки задней стенки водонагревателя — в этом случае вы можете считать себя невезучим и ЭВН все равно придется снимать).

11). Если такого дополнительного крепления нижней крышки нет, то аккуратно (можно слегка постучать молотком через деревянную проставку по краям) снимите ее.

12). Аккуратно отсоедините разъем шлейфа от блока питания и свяжите тонкий кабель длиной около 0,5 метра.

13). С цифровой индикации снимаем (аккуратно отрываем) наклейку — накладку с пояснительными надписями (очень осторожно, тонкий пластик может лопнуть!).

Четырнадцать). Откручиваем крепежные винты, извлекаем модуль из гнезда в теплоизоляции и аккуратно вытаскиваем плоский кабель с разъемом (если разъем кабеля застрял в канале теплоизоляции, никаких дополнительных усилий прикладывать не надо — попробуйте его выдернуть шнур в обратном направлении и немного разверните его).

15). Модуль дисплея и управления был удален.

Примерно таким же образом нужно ввести в канал кабель от нового модуля.

Шестнадцать). Монтажные операции выполняются в обратном порядке.

Перед началом работы рекомендуем внимательно просмотреть страницы сайта, на которых размещены статьи по теме:

«Порядок слива воды через сливной кран», «Замена редукционного клапана электроводонагревателя», «Переход на горячее водоснабжение от электроводонагревателя», «Быстрая промывка внутреннего бака электроводонагревателя» вода.», «Дополнительные меры по защите от протечек!».

Чтобы перейти на страницы со статьями (по ссылкам), а также просмотреть дополнительную информацию по теме, сначала перейдите на (водонагреватель Thermex»).

Внимание! Тема «Установка электрического водонагревателя» включает в себя 3 главы и значительное количество отдельных страниц.

Каждое последующее является прямым информативным продолжением предыдущего.

Для проточного водонагревателя

Проточный нагреватель не требует условий окружающей среды, но производительность зависит от давления и температуры воды. После настройки и включения питания оборудование готово к работе. Пользователь может регулировать степень нагрева воды с помощью смесительного клапана, при снижении расхода можно добиться повышения температуры.

Для накопительного устройства

Оборудование рассчитано на работу при температуре окружающего воздуха не ниже +5°С, поэтому включение котлов зимой в домах без системы отопления не допускается. Перед запуском необходимо проверить наличие давления в магистрали и баке. Некоторые пользователи устанавливают стабилизаторы питания, чтобы предотвратить повреждение электроники из-за скачков напряжения.

Когда отключают водонагреватель

Причины, по которым нужно отключить водонагреватель, могут быть разными: от экономии энергии до проведения необходимой профилактики, поэтому продолжительность отключения варьируется от нескольких часов до нескольких месяцев.

Как отключить водонагреватель при подаче горячей воды

Самая частая причина установки бойлеров – отсутствие горячего водоснабжения. Если в это время котел уже не нужен и его нужно отключить до следующей аварийной ситуации, то план действий будет следующим:

• выключите устройство в панели управления;
• разъединение штекера;
• полное опорожнение бака для жидкости;
• закрыть вентили, подающие горячую и холодную воду в бак;
• открытие крана горячей воды в лифте.

Как отключить бойлер на ночь

Если вы утром принимаете душ или используете горячую воду не по назначению, вам придется рано вставать, чтобы включить бойлер, так как процесс нагрева воды требует времени. В среднем требуется около 2 часов, чтобы жидкость нагрелась и достигла необходимой температуры. Если утром нет потребности в горячей воде, отключение бака на ночь сэкономит электроэнергию.

Способы деактивации зависят от типа управления:

• механический требует, чтобы регулятор был переведен в режим «Выкл» и отключен от сети;
• электроника выключается после нажатия специальной кнопки «Выкл», можно установить таймеры, которые на ночь будут переводить котел в спящий режим, а при пробуждении включать и нагревать воду.

Частые ошибки и неисправности

При включении водонагревателя периодически возникают различные сбои и неполадки. Список частых проблем и их решение:

1. Электрические проблемы. Гриль имеет большую мощность, поэтому из-за его работы часто перегорает розетка или приходит в негодность проводка. Для исправления ситуации стоит прозвонить блок питания специальным тестером, а в случае неисправности заменить поврежденные элементы.
2. Сгорел или сломался змеевик нагревательного элемента. При этой неисправности устройство не только не работает, но и вылетает при прикосновении к корпусу. Проблема решается заменой неисправной детали.
3. Сработала защита от перегрева. Это происходит, когда температура внутри устройства превышает максимально допустимое значение. Причиной этого может быть образование накипи в нагревателе; то его надо чистить. Также такая неисправность возникает из-за выхода из строя термостата; необходимо заменить на новый.
4. Неполный резервуар для воды. Проблема решается прокачкой и повторным заполнением резервуара жидкостью, а также удалением лишнего воздуха наружу.

Водонагреватели с сенсорным управлением показывают код ошибки на экране. Полный их перечень с описанием частых поломок есть в инструкции по эксплуатации, которая идет в комплекте с устройством.

Нерабочий термометр

В конструкции котлов предусмотрен датчик температуры, контролирующий работу нагревателя и позволяющий ему поддерживать заданные параметры отопления. При попадании на чувствительный элемент накипи или грязи нормальная работа прерывается.

Вода нагревается выше установленного параметра или имеет недостаточную температуру. Ремонт оборудования рекомендуется производить в специализированном сервисном центре.

Протечка предохранительного клапана

Клапан позволяет компенсировать тепловое расширение воды, плавкий штуцер подключается к канализации гибким шлангом. Если в отключенное оборудование затекает жидкость, то следует проверить давление в системе водоснабжения. Если давление превышает 4 бар, рекомендуется установить редукционный клапан. Если давление соответствует нормам, следует проверить предохранитель, причина течи – поврежденная или потеря упругости пружины.

Не включается водонагреватель

Если при попытке включения ТЭНа контрольный индикатор не нагревается, а контрольный индикатор не загорается, необходимо проверить правильность подключения и автоматический предохранитель. Если контрольная лампочка горит, необходимо правильно отрегулировать температуру поворотом ручки. Дополнительная причина — сработал термопредохранитель, необходимо вернуть биметаллическую пластину в исходное положение. Для восстановления работоспособности потребуется нажать кнопку, расположенную на нижней части корпуса.

Правила пользования водонагревателем

Соблюдение инструкции по эксплуатации водонагревателя необходимо не только для продления срока его эксплуатации, но и для обеспечения безопасности владельцев. Основные правила и рекомендации:

1. Техническое обслуживание требуется раз в 1 год. Прибор разбирается, вода сливается в канализацию, внутренняя поверхность корпуса и нагревательные элементы очищаются от накипи и налета. Выполнить процедуру можно самостоятельно и с помощью профессиональных работников.
2. Если устройство не используется в жаркое время года, воду лучше не сливать: это повысит устойчивость к коррозии и повреждениям. Слив жидкости и заполнение бака чистой водой осуществляется только при повторном включении котла.
3. Когда устройство не используется в холодное время года, воду лучше сливать. Замерзание может привести к повреждению корпуса и поломке внутренних деталей.
4. При срабатывании системы аварийного отключения водонагреватель можно будет снова запустить только по истечении времени, указанного в инструкции по эксплуатации.
5. Запрещается подключать водонагреватель к сети без предварительного заполнения емкостей водой.
6. Максимально допустимое давление в водопроводе для работы устройства 0,6 МПа.
7. Для установки и подключения оборудования разрешается использовать только те детали, которые входят в ваш комплект. Замените их в случае износа на аналогичные.
8. Водонагреватель нельзя использовать без заземления.
9. В стандартных условиях необходимо раз в год очищать прибор от накипи и заменять анод, а при очень жесткой воде – раз в полгода.
10. Подключать гриль к водопроводным трубам можно только с помощью предохранительных элементов.
11. Вода в водопроводной системе, к которой подключен гриль, должна быть чистой, без тяжелых металлов и других вредных веществ. Их воздействие может вызвать преждевременный износ деталей и повреждение корпуса.
12. Воду, нагретую агрегатом, нельзя пить или добавлять в пищу людям или животным.
13. Сливать воду из водонагревателя разрешается только после его отключения от сети.

При обнаружении поломок или сбоев в работе устройства или его полного выхода из строя запрещается разбирать узел и проводить ремонт своими силами. Это должны делать исключительно работники соответствующей квалификации, знакомые с принципами работы устройства и методами диагностики типичных неисправностей.

Соблюдение мер безопасности при работе с водонагревателем термекс

Для работы с устройством и проведения дальнейшего обслуживания в безопасном режиме необходимо внимательно изучить инструкцию. Помните, что неисправный водонагревательный прибор нельзя пускать в эксплуатацию. Также опасно, если какой-либо компонент котла выйдет из строя. Никогда не подключайте пустой бак к электрической сети. Периодически очищайте агрегат, чтобы не образовывалась накипь, которая выводит из строя нагревательный элемент.

Инструкция по эксплуатации

Устройство управляется с панели управления, которая расположена на лицевой стороне. В зависимости от выбранной модели управление может быть механическим или тактильным.

В моделях «Термекс» с емкостью бака 15, 30, 50 и 80 литров и с механическим управлением управление осуществляется с помощью кнопок (1 или 2), которые обозначают мощность водонагревателя, где «1» означает мощность 1,3кВт, а общая мощность 2кВт. Уровень мощности выбирается в зависимости от ситуации и потребностей, а также в зависимости от времени года.

Водонагреватель с сенсорным управлением и цифровым дисплеем считается более функциональным и современным. Включение и выключение устройства осуществляется с помощью клавиш «ВКЛ/ВЫКЛ» на экране оборудования. На дисплее также отображается информация о текущем уровне температуры. Мощность можно регулировать с помощью расположенной посередине кнопки — «Power Selector».

В процессе использования водонагревателя Термекс регулировка температуры осуществляется:

В устройствах с механической системой управления с помощью регулятора на передней панели устройства. В таком устройстве температура снижается поворотом ручки справа налево, и соответственно, поворотом ручки слева направо повышается температура, максимальный уровень которой может достигать +75 градусов. Выключить такой электрический водонагреватель можно, повернув ручку справа налево до упора. Следует отметить, что в модели водонагревателя Termex RZB10 не предусмотрена ручная регулировка температуры.

В устройствах с электронным (сенсорным) управлением имеется ЖК-экран. Управление осуществляется тремя сенсорными кнопками. Также на экране можно выбрать подходящий режим работы водонагревателя. Чтобы установить нужную температуру, нужно пару раз нажать на клавишу «Темп». Селектор» на передней панели прибора. На всех электрических водонагревателях «Термекс» по умолчанию установлена ​​температура 75 градусов, которая также сбрасывается в случае неожиданного отключения электроэнергии.

Если во время работы водонагревателя сработала система автоматического отключения, по истечении времени включите прибор, нажав соответствующую кнопку. Если после включения устройство снова выключается, то без привлечения специалиста в этом деле не обойтись. Ни в коем случае не пытайтесь вскрывать или ремонтировать устройство самостоятельно, так как починить его можно только при наличии специальных инструментов и профессиональных навыков.

Если водонагреватель длительное время не используется в холодное время года, рекомендуется выключить водонагреватель и слить воду во внутренний бак устройства во избежание замерзания и повреждения водонагревателя.

Устройство защитного отключения во время эксплуатации

Работа водонагревателя Термекс может сопровождаться срабатыванием устройства защитного отключения. Для того, чтобы оборудование снова заработало, нужно нажать на одноименную кнопку. Если при этом защита снова сработала, необходимо обратиться к специалистам сервиса, так как только они могут устранить причину сбоя. Если вы не собираетесь эксплуатировать водонагреватель зимой, то велика вероятность того, что замерзнет не только прибор, но и водопроводные магистрали. Для устранения этой проблемы необходимо отключить питание и слить воду, только так можно избежать повреждения внутреннего бака.

Техническое обслуживание

Техническое обслуживание заключается в выявлении и последующем удалении накипи, образующейся на нагревательных элементах. Кроме того, в нижней части внутреннего бака прибора могут образоваться отложения, которые также необходимо удалить. Удаление накипи производится специальными моющими средствами. Интенсивность обслуживания определяется специальными рабочими после анализа полученной шкалы. Первое обслуживание устройства рекомендуется после одного года использования. Если работы по очистке не будут проводиться, это приведет к снижению эффективности работы и снижению уровня эффективности.

В большинстве случаев причиной выхода из строя водонагревателей является именно накипь, образовавшаяся на ТЭНе не предоставлен. Периодическое техническое обслуживание должно выполняться пользователем.

Для правильного обслуживания прибора необходимо: 1. Выключить прибор 2. Подождать, пока остынет горячая вода, или слить ее через кран 3. Перекрыть подачу холодной воды 4. Открутить сливной кран 5 .Наденьте на вентиль обычный шланг и направьте его в канализацию 6.Также необходимо слить горячую воду через смеситель 7.Теперь можно снять корпус устройства,отсоединить провода,открутить и вынуть опору фланец 8 водонагревателя Проверить наличие накипи на нагревательном элементе и на дне бака, если есть, провести достаточную очистку. 9. Установите устройство в обратном порядке.

В данной статье были рассмотрены технические характеристики и инструкция по эксплуатации электрического водонагревателя Термекс, емкостью 30 литров. Обратите внимание, производитель установил минимальный срок эксплуатации водонагревателя «Термекс» в семь лет. Но это только при условии, что вода в системе соответствует требуемым нормам и не содержит большого количества примесей и тяжелых элементов, а при использовании устройства соблюдались правила монтажа, эксплуатации и своевременного обслуживания.

Для выполнения ремонтных работ, воду из бака потребуется слить.

Для того чтобы слить всю воду из бака, нужно выполнить ряд таких действий:

• оборудование должно быть отключено от электричества;
• кран подачи холодной воды должен быть закрыт;
• слить горячую воду или дать ей остыть прямо в бойлере;
• кран, который находится на трубе подачи горячей воды, должен быть открыт, это обеспечит поступление кислорода в бак;
• к трубе подсоединяется специальный шланг, по которому будет стекать вода, по последней к устройству подается холодная вода;
• направьте ее к раковине или унитазу и закрепите, чтобы она не выпадала под давлением;
• затем откройте сливной кран и слейте воду.

Зачем опустошать бак?

Водонагреватели Thermex не требуют регулярного слива воды. Сливать воду необходимо только в следующих случаях:

• котлы иногда устанавливают в помещениях, где нет отопления. В этом случае до наступления морозов воду из бака необходимо удалить. В противном случае жидкость замерзнет, ​​а лед, в свою очередь, будет давить на стенки емкости, что может повредить устройство;
• анод в устройстве может со временем выйти из строя. Для его замены емкость также должна быть очищена от остатков жидкости;
• может понадобиться очистка котла от накипи, особенно если в него поступает вода с большим количеством различных примесей. Обычно эту процедуру проводят раз в 2-3 года. Накипь мешает нормальной работе водонагревателя. Для удаления осадка бак также должен быть пустым;
• при длительном неиспользовании водонагревателя в застоявшейся жидкости могут активно распространяться различные микроорганизмы. Из котла будет исходить неприятный запах и для устранения этой проблемы его необходимо будет опорожнить и наполнить чистой водой;
• бак бойлера необходимо опорожнить, если необходимо переместить прибор в другое место.

Стоит отметить, что в некоторых ситуациях не требуется полного слива воды из бойлера. Если прибор используется нерегулярно, достаточно хотя бы раз в неделю наполнять его свежей водой. Поэтому жидкость в бачке не будет застаиваться.

Когда требуется отключить водонагреватель сразу на несколько месяцев, полностью опорожнять его тоже не стоит. В контейнере рекомендуется оставить хотя бы немного воды. В противном случае в баке могут появиться коррозийные образования, а если вы случайно включите пустой прибор, это может привести к пожару. Когда котел Thermex находится на гарантии, самостоятельные действия по ремонту или чистке устройства могут привести к отказу специалистов от выполнения дополнительного обслуживания. В этот период все необходимые действия с устройством должны производить только мастера сервисного центра.

Все методы слива воды

Для опорожнения бойлера недостаточно открыть сливной кран. При использовании этого метода выйдет не более 2-3 литров жидкости.

Важно! Обязательным условием является проникновение воздуха в бачок, так как без этого условия остатки жидкости не выльются.

Чтобы понять, как слить воду из котла Thermex, вы можете воспользоваться приведенной ниже инструкцией.

За счет предохранительного крана

Для легкого спуска необходимо предварительно позаботиться о правильной установке водонагревателя. При соблюдении всех условий монтажа жидкость можно быстро слить с помощью предохранительного клапана:

1. Необходимо закрыть запорные вентили, в которые поступает холодная вода, а затем полностью слить их краном-смесителем.
2. После того, как жидкость перестанет выходить, следует закрыть кран и открыть клапан предохранительного клапана. При поступлении воздуха поток жидкости возобновится. Если в баке есть специальная пробка, то ее необходимо открыть. Если его нет, нужно использовать дополнительный сливной кран, который находится на трубе ГВС.
3. Жидкость отопителя объемом 80 литров или другим объемом выльется из носика через 65-85 минут.

Через отверстие трубы холодной воды

Изначально нужно позаботиться о снижении давления методом, аналогичным предыдущему способу. После прекращения подачи воды из крана смесителя нужно прибегнуть к следующим действиям:

1. Перед началом сброса давления необходимо закрыть вентиль на линии холодной воды. После этого он замыкается на трубе горячей воды. После таких действий жидкость внутри накопительного бака замерзнет.
2. Под котел нужно поставить емкость, объем которой больше бака. Разводным ключом откручивается кран подачи холодной воды, затем откладывается пластиковая труба.
3. Тем же ключом откручивается предохранительный клапан от выхода на водопроводе. Любая вода, которая ранее не вытекала из резервуара, начнет капать или выходить немного. Следующим шагом является открытие дополнительного сливного клапана. Вода польется струей, и опустошение резервуара займет не более 3 минут. Силу тока можно изменить, закрыв шлюз.

Через шланги забора и подачи воды

При правильном подключении бойлера слив таким способом займет не более 8-10 минут. Алгоритм слива через заборный и подающий шланги:

1. Необходимо отключить подачу воды и электричества к котлу.
2. Удалите воду из трубы, открыв кран горячей воды и смеситель. В этом случае закрывать вентиль не нужно, так как через него в бак будет поступать воздух.
3. Подсоедините сливной шланг и откройте кран, чтобы слить воду.
4. Закройте клапан после адекватного дренажа.

Использование этих способов поможет правильно и безопасно слить жидкость из бойлера. Помните, что иногда лучше доверить это дело профессионалу, чтобы не повредить электроприбор и не подвергать риску свое здоровье.
