Что такое гидроаккумулятор: принцип работы и устройство в системе водоснабжения

Зачем нужен гидроаккумулятор?

Гидроаккумулятор (проще говоря, мембранный бак, гидробак) служит для поддержания стабильного давления в системе водоснабжения, предохраняет водяной насос от преждевременного износа из-за частых пусков, предохраняет систему подачи воды от возможных гидроудар. В случае отключения электроэнергии, благодаря гидроаккумулятору у вас всегда будет небольшой запас воды.

Вот основные функции, которые выполняет гидроаккумулятор в системе водоснабжения:

1. Защищайте насос от преждевременного износа. Благодаря запасу воды в мембранном баке, при открытии водопроводного крана насос включится только в том случае, если запас воды в баке иссякнет. У любого насоса есть определенная норма включений в час, поэтому благодаря гидроаккумулятору у насоса будет запас неиспользованных включений, что увеличит срок его службы.
2. Поддержание постоянного давления в водопроводной системе, защита от перепадов давления воды. Из-за перепадов давления при одновременном открытии нескольких кранов происходят сильные колебания температуры воды, например, в душе и на кухне. С такими неприятными ситуациями успешно справляется гидроаккумулятор.
3. Защита от гидравлического удара, который может возникнуть при включении насоса и может испортить трубопровод в порядке.
4. Поддерживать запас воды в системе, что позволяет пользоваться водой даже при отключении электричества, что в наше время случается довольно часто. Эта особенность особенно ценна в загородных домах.

Область применения

Гидроаккумулятор можно установить не только в частном доме, но и в многоэтажке, чтобы во время отключения городской воды у жильцов был небольшой запас. Это позволяет поддерживать давление и использовать бытовую технику – стиральную или посудомоечную машину.

Гидроаккумулятор с устойчивой к высоким температурам мембраной используется в системе горячего водоснабжения в качестве расширительного бака, поэтому при покупке нужно уточнять, какую функцию он будет выполнять. Мембрана для холодной питьевой воды не выдержит кипятка. Резина тоже бывает разная: в ГВС она техническая, в водопроводе — пищевая. Гидравлические баки подключены к котлу и к двухконтурному котлу.

Помимо бытового применения, ГА применяется во многих областях промышленности, например, в машиностроении.

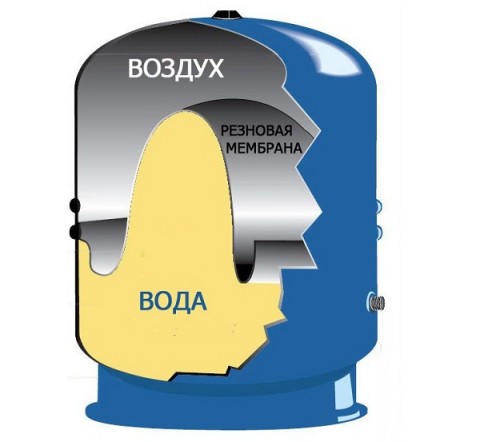

Устройство гидроаккумулятора

Герметичный корпус этого устройства разделен специальной мембраной на две камеры, одна из которых предназначена для воды, другая – для воздуха.

Вода не соприкасается с металлическими поверхностями корпуса, так как находится в мембранно-водяной камере из прочного бутилкаучукового материала, стойкого к бактериям и соответствующего всем гигиеническим и санитарным нормам для питьевой воды.

В воздушной камере находится пневматический клапан, назначение которого – регулировать давление. Вода поступает в гидроаккумулятор через специальный патрубок с резьбой.

Аккумуляторное устройство должно быть смонтировано таким образом, чтобы его можно было легко разобрать в случае ремонта или технического обслуживания, не сливая всю воду из системы.

Диаметры соединительной трубы и нагнетательной трубы должны по возможности совпадать друг с другом, это предотвратит нежелательные гидравлические потери в трубе системы.

В мембранах гидроаккумуляторов объемом более 100 литров имеется специальный клапан для продувки выделяющегося из воды воздуха. Для гидроаккумуляторов малой емкости, не имеющих такого клапана, должно быть предусмотрено устройство для стравливания воздуха в систему водоснабжения, например, тройник или кран, перекрывающий магистраль водопровода.

На воздушном клапане гидроаккумулятора давление должно быть 1,5-2 атм.

Принцип работы гидроаккумулятора

Гидроаккумулятор работает так. Насос подает воду под давлением на мембрану аккумулятора. При достижении порога давления реле отключает насос и вода перестает течь. После того, как давление начинает падать во время забора воды, насос снова автоматически включается и подает воду на мембрану гидроаккумулятора. Чем больше объем гидробака, тем эффективнее результат его работы. Работу реле давления можно регулировать.

В процессе работы гидроаккумулятора на мембране постепенно скапливается растворенный в воде воздух, что приводит к снижению КПД устройства. Поэтому необходимо проводить профилактику гидроаккумулятора путем продувки скопившегося воздуха. Периодичность профилактических работ зависит от объема гидробака и частоты его эксплуатации, что составляет примерно 1 раз в 1-3 месяца.

Отличие гидроаккумулятора от расширительного бака

Визуально гидроаккумулятор похож на расширительный бачок, основные отличия скрыты от глаз и заключаются в строении узлов. В баке жидкость вводится во внутреннюю камеру, так называемую грушу, жидкость отделена от воздуха резиновой мембраной. В расширительном баке вода подается в сам бак без дополнительных мембран.

Виды гидроаккумуляторов

Эти устройства доступны в вертикальной и горизонтальной конфигурациях.

Принцип работы устройств не отличается, за исключением того, что вертикальные гидроаккумуляторы объемом более 50 литров вверху имеют специальный клапан для продувки воздухом, который в процессе работы постепенно скапливается в системе водоснабжения. Воздух скапливается в верхней части устройства, поэтому расположение продувочного клапана выбирают именно вверху.

В горизонтальных устройствах для стравливания воздуха монтируется специальный кран или слив, который устанавливается за гидроаккумулятором.

Из малогабаритных приборов, независимо от того, вертикальные они или горизонтальные, продувка воздуха осуществляется путем полного слива воды.

При выборе формы гидробака исходят из размеров технического помещения, где они будут установлены. Все зависит от габаритов прибора: какой лучше впишется в предназначенное для него пространство, тот и будет установлен, независимо от того, горизонтальный он или вертикальный.

По назначению:

• Для сантехнических систем. Внутри бака находится мембрана в виде грелки, груши или бутылки. Подходит для горячей или холодной воды, в зависимости от материала изготовления.
• Для систем отопления. Внутри установлена ​​диафрагменная мембрана. Такой гидробак принимает лишнюю жидкость в магистрали отопления, поддерживает стабильное давление в системе.

По типу расположения:

Резервуары бывают горизонтальными или вертикальными. По функционалу они абсолютно одинаковые, выбирайте бак исходя из простоты установки.

Отличие только в устранении воздушных «пробок», скопившихся в мембране. В любой водопроводной системе есть крошечные пузырьки воздуха. Со временем они накапливаются и создают воздушный карман.

На некоторых моделях вертикальных гидробаков предусмотрен воздухоразделительный клапан для выпуска воздушной пробки. В горизонтальных и вертикальных баках без вентиля необходимо периодически полностью сливать воду.

Периодичность профилактических понижений индивидуальна для каждой системы: раз в месяц или раз в год.

Что понадобится для подключения гидроаккумулятора к системе водоснабжения?

• Гидравлический бак
• Бомбить
• Союз на пять точек продаж
• Соединители (фланцы) для шлангов и труб
• Реле давления
• Трубки и шланги
• Источник питания (вилка или генератор)
• Обратный клапан (для погружных насосов)
• Манометр (если не входит в комплект реле)

Схема подключения гидроаккумулятора

В зависимости от возложенных функций схема подключения гидроаккумулятора к водопроводной системе может быть разной. Наиболее популярные схемы подключения гидроаккумуляторов представлены ниже.

Схема обвязки повысительной насосной станции

Эти насосные станции устанавливаются там, где есть большой расход воды. Как правило, один из насосов на таких станциях работает постоянно.

В подпорной насосной станции гидроаккумулятор служит для снижения пиков давления при включении дополнительных насосов и для компенсации малых водозаборов.

Эта схема также широко применяется при частых перебоях с подачей электроэнергии на подпорные насосы в системе водоснабжения, а наличие воды жизненно необходимо. Тогда запас воды в гидроаккумуляторе спасает положение, играя роль резервного источника на этот период.

Чем крупнее и мощнее насосная станция, и чем большее давление она должна поддерживать, тем больше должен быть объем гидроаккумулятора, выполняющего роль амортизатора.
Компенсационная емкость гидробака также зависит от объема требуемой подачи воды и перепада давления при включении и выключении насоса.

Схема для погружного насоса

Для длительной и бесперебойной работы погружной насос должен совершать от 5 до 20 пусков в час, что указано в его технических характеристиках.

При снижении давления в водопроводной системе до минимального значения реле давления автоматически включается, а при максимальном значении выключается. Даже самый маленький расход воды, особенно в малых водопроводах, может снизить напор до минимума, что мгновенно даст команду на включение насоса, т к насос компенсирует утечку воды мгновенно, а через несколько секунд, подача воды пополняется, реле отключит насос. Поэтому при минимальном потреблении воды насос будет работать практически вхолостую. Такой режим работы негативно влияет на работу насоса и может быстро вывести его из строя. Ситуацию может исправить гидроаккумулятор, который всегда имеет необходимый запас воды и успешно компенсирует незначительный ее расход.

Кроме того, подключенный к контуру гидроаккумулятор сглаживает резкое повышение давления в системе при включении погружного насоса.

Объем гидробака выбирают в зависимости от частоты включения и мощности насоса, расхода воды в час и высоты его установки.

Подключение гидроаккумулятора к водонагревателю

Для накопительного водонагревателя в схеме подключения гидроаккумулятор играет роль расширительного бака. При нагревании вода расширяется, увеличивая объем в водопроводе, а так как она не имеет способности сжиматься, то малейшее увеличение объема в замкнутом пространстве увеличивает давление и может привести к разрушению элементов системы водяного отопления. Здесь тоже придет на помощь гидробак. Его объем будет напрямую зависеть и будет увеличиваться от увеличения объема воды в водонагревателе, повышения температуры нагретой воды и повышения максимально допустимого давления в водопроводе.

Подключение гидроаккумулятора к насосной станции

Гидроаккумулятор подключается перед подкачивающим насосом по ходу воды. Необходима защита от резкого падения давления в водопроводной сети в момент включения насоса.

Емкость гидроаккумулятора для насосной станции будет тем больше, чем больше воды используется в водопроводе и чем меньше разница между верхней и нижней шкалами давления в водопроводе перед насосом.

Как подключить реле гидроаккумулятора?

Реле гидроаккумулятора представляет собой блок с винтами и пружинами, позволяющий установить минимальный уровень давления, при котором включается насос, и максимальный уровень давления, при котором он выключается. Регулировка производится закручиванием винтов. Разница давлений между включением и выключением должна составлять 2 бара.

Кабель питания насоса подключается непосредственно к реле. Для этого в нем имеется набор клемм или розетка на 220 В. Схема подключения кабеля насоса к клеммам прилагается к реле. Для подключаемых моделей просто подключите шнур от помпы.

Само реле подключается к сети через клеммы для электрического кабеля или предустановленную «вилку».

После этих процедур реле уже установлено в системе. Перед началом установки выньте реле из розетки.

Как установить гидроаккумулятор?

Из всего вышесказанного можно понять, что устройство гидроаккумулятора абсолютно отличается от обычного бака для воды. Это устройство постоянно в работе, мембрана постоянно в динамике. Поэтому установка гидроаккумулятора не так проста. Резервуар при монтаже должен быть надежно закреплен, с запасом прочности, шума и вибрации. Поэтому бак крепится к полу через резиновые прокладки и к трубе через гибкие резиновые переходники. Нужно знать, что на входе в гидросистему сечение футеровки не должно быть заужено. И еще одна важная деталь: бак в первый раз нужно наполнять очень осторожно и медленно, используя слабый напор воды, На случай, если резиновая груша заедает из-за длительного простоя и может быть повреждена сильным напором воды. Перед запуском лучше всего удалить весь воздух из колбы.

Установка гидроаккумулятора должна производиться таким образом, чтобы во время работы к нему можно было свободно подойти. Эту задачу лучше доверить опытным специалистам, так как очень часто бак выходит из строя из-за какой-нибудь необъяснимой, но важной мелочи, например, из-за несоответствия диаметра трубы, неотрегулированного давления и т.п.

Настройка гидроаккумулятора

Вот и занес купленный гидробак в дом. Что с ним делать дальше? Сразу нужно узнать уровень давления внутри бака. Обычно производитель накачивает его до 1,5 атм, но бывают случаи, когда из-за протечки к моменту продажи показатели падают. Чтобы убедиться в правильности показателя, необходимо открутить декоративный колпачок на обычной автомобильной катушке и проверить давление.

Как это проверить? Обычно для этого используется манометр. Он может быть электронным, автомобильным механическим (с металлическим корпусом) и пластиковым, который идет в комплекте с некоторыми моделями насосов. Важно, чтобы манометр имел большую точность, так как даже 0,5 атм меняет качество работы гидробака, поэтому пластмассовые манометры лучше не использовать, так как они дают очень большую погрешность в работе. Обычно это китайские модели в хлипком пластиковом корпусе. На работу электронных датчиков влияет заряд батареи и температура, а также они очень дороги. Поэтому лучший вариант – обычный автомобильный манометр, прошедший проверку. Шкала должна иметь небольшое количество делений, чтобы точнее измерять давление. Если весы рассчитаны на 20 атм.

Чем меньше воздуха в баке, тем больше запас воды, но разница в давлении между пустым баком и почти полным будет очень значительной. Речь идет о предпочтениях. Если необходимо, чтобы водопровод имел постоянное высокое давление воды, то давление в баке должно быть не менее 1,5 атм. А для бытовых нужд вполне может хватить и 1 атм.

При давлении 1,5 атм гидробак имеет меньший запас воды, из-за чего насосный насос будет чаще включаться, а при отсутствии света запаса воды в баке может просто не хватить. Во втором случае придется пожертвовать напором, так как при полном баке можно принимать душ с массажем, а поскольку он пустой, можно только принимать ванну.

Когда вы определитесь, что для вас важнее, вы можете установить нужный режим работы, т.е нагнетать воздух в бак или сбрасывать излишки.

Нежелательно снижать давление ниже отметки в 1 атм, а также чрезмерно его превышать. Наполненная водой груша при недостаточном давлении будет касаться стенок резервуара и может быстро прийти в негодность. А избыточное давление не позволит прокачать достаточный объем воды, так как большую часть бака займет воздух.

Настройка реле давления

Также необходимо отрегулировать реле давления. Открыв крышку, вы увидите две гайки и две пружинки: большую (Р) и маленькую (дельта Р). С его помощью можно установить максимальный и минимальный уровень давления, при котором включается и выключается насос. За включение помпы и давления отвечает большая пружина. По замыслу видно, что он помогает воде замыкать контакты.

С помощью небольшой пружины устанавливается разность давлений, как указано во всех инструкциях. Но в инструкциях не указана отправная точка. Получается, что точкой отсчета является пружинная гайка Р, то есть нижний предел. Нижняя пружина, отвечающая за разность давлений, сопротивляется давлению воды и отодвигает подвижную пластину от контактов.

Закачка воды в гидроаккумулятор

Когда правильное давление воздуха установлено, можно подключать гидроаккумулятор к системе. Подключив его, нужно внимательно посмотреть на манометр. Все гидроаккумуляторы имеют нормальные и предельные значения давления, превышение которых недопустимо. Ручное отключение насоса от сети происходит при достижении нормального давления гидроаккумулятора, при достижении предельного значения напора насоса. Это происходит, когда прекращается повышение давления.

Мощности помпы обычно не хватает, чтобы накачать бак до предела, но это и не нужно, так как подкачка сокращает срок службы как помпы, так и колбы. В большинстве случаев предельное давление для отключения устанавливается на 1-2 атм выше, чем для зажигания.

Например, когда манометр показывает 3 атм, что достаточно для нужд владельца насосной станции, он должен выключить насос и медленно поворачивать гайку на малой пружине (дельта Р) на уменьшение до срабатывания механизма . После этого нужно открыть кран и слить воду из системы. Глядя на манометр, необходимо учитывать значение, при котором включается реле; это нижний предел давления при включении насоса. Этот манометр должен быть немного выше, чем манометр на пустом гидроаккумуляторе (от 0,1 до 0,3 атм). Это позволит груше дольше послужить.

При повороте большой пружинной гайки P устанавливается нижний предел. Для этого включите насос в сеть и подождите, пока давление не достигнет нужного уровня. После этого необходимо отрегулировать гайку малой треугольной пружины Р и завершить регулировку гидроаккумулятора.

Давление в гидроаккумуляторе

В воздушной камере гидроаккумулятора давление должно быть на 10% ниже давления при включении насоса.

Точный показатель давления воздуха можно измерить только при отключенном баке от водопровода, при отсутствии напора воды. Давление воздуха необходимо постоянно держать под контролем, при необходимости регулировать, что добавит жизни мембране. Также для продолжения нормальной работы мембраны нельзя допускать большого перепада давления при включении и выключении насоса. Нормальной считается разница в 1,0-1,5 атм. Более сильные перепады давления сокращают срок службы мембраны, сильно растягивая ее, к тому же такие перепады давления не позволяют комфортно пользоваться водой.

Гидроаккумуляторы можно устанавливать в местах с низкой влажностью, не подверженных затоплению, благодаря чему фланец устройства успешно работает долгие годы.

При выборе марки гидроаккумулятора необходимо обратить особое внимание на качество материала, из которого изготовлена ​​мембрана, проверить сертификаты и санитарно-гигиенические заключения, убедившись, что гидробак предназначен для систем с питьевой водой. Также следует позаботиться о наличии запасных фланцев и диафрагм, которые должны быть в комплекте, чтобы в случае возникновения проблемы не пришлось покупать новый гидробак.

Максимальное давление гидроаккумулятора, на которое он рассчитан, не должно быть меньше максимального давления в системе водоснабжения. Поэтому большинство устройств выдерживают давление в 10 атм.

Почему нужно уметь подбирать гидробак

Чтобы оборудование исправно работало и обеспечивало водой жильцов дома, необходимо знать не только, что такое гидроаккумулятор для систем водоснабжения, но и как его правильно выбрать.

Если объема гидроаккумулятора недостаточно, насос будет работать в усиленном режиме, чтобы обеспечить необходимое давление в сети.

При избыточном объеме гидробака такой проблемы не будет, более того, в баке всегда будет определенный объем воды, который можно будет использовать, например, в случае отключения электроэнергии. Но не стоит гнаться за размерами, ведь основная задача оборудования – поддерживать давление для распределения жидкости в сети. А для водоснабжения можно выбрать другой менее дорогой бак, например, из пластика.

Критерии выбора подходящего гидробака

При выборе конкретного гидроаккумулятора следует руководствоваться следующими критериями:

• Количество потребителей
• Температура жидкости
• Стоимость оборудования
• При использовании гидробака для компенсации изменения давления теплоносителя в закрытой системе отопления достаточно объемов от 6 до 25 литров (конкретная цифра зависит от размеров самой системы отопления). Остальные характеристики гидробака позволяют уверенно работать в одной системе с отопительными приборами (например, максимальное давление, которое выдерживает теплообменник котла, составляет 2-5 атмосфер, а для гидробака — 9-12 атм)

Расчет гидроаккумулятора

Для определения того, сколько воды можно использовать из гидроаккумулятора при отключении электричества, когда насос перестает качать воду из водопровода, можно воспользоваться таблицей наполнения мембранного бака. Подача воды будет зависеть от настройки реле давления. Чем больше разница давлений при включении и выключении насоса, тем больше запас воды в гидроаккумуляторе. Но это различие ограничено по причинам, изложенным выше. Рассмотрим стол.

Здесь мы видим, что в 200-литровом мембранном баке с прессостатом при показателе включения насоса 1,5 бар, выключении насоса 3,0 бар, давлении воздуха 1,3 бар подача воды будет всего 69 л, что равно примерно до трети общего объема бака.

Расчет необходимого объема гидроаккумулятора

Для расчета аккумулятора используйте следующую формулу:

Vt = K * A max * ((Pmax+1) * (Pmin +1)) / (Pmax-Pmin) * (Крутящий момент + 1),

куда

• Amax — максимальный расход литров воды в минуту;
• К – коэффициент, зависящий от мощности двигателя насоса;
• Pmax — давление при выключенном насосе, бар;
• Pmin – давление при включенном насосе, бар;
• Крутящий момент — давление воздуха в гидроаккумуляторе, бар.

В качестве примера выберем минимально необходимый объем гидроаккумулятора для водопроводной системы, взяв, к примеру, насос Водолей БЦПЭ 0,5-40 У со следующими параметрами:

Pмакс. (бар)	Pмин (бар)	Пара (бар)	A max (куб.м/час)	К (соотношение)
3.0	1,8	1,6	2.1	0,25

По формуле вычисляем минимальный объем ГК, который составляет 31,41 литра.

Поэтому мы выбираем ближайший размер GA, который составляет 35 литров.

Объем бака в пределах 25-50 литров прекрасно согласуется со всеми методиками расчета объема ГА для бытовых водопроводных систем, а также с эмпирическими заданиями разных производителей насосного оборудования.

При частых отключениях электроэнергии целесообразно выбирать бак большего размера, но при этом следует помнить, что вода может заполнить бак только на 1/3 от общего объема. Чем мощнее насос установлен в системе, тем больше должен быть объем гидроаккумулятора. Такой размер уменьшит количество коротких пусков насоса и продлит срок службы двигателя насоса.

Если вы купили гидроаккумулятор большой емкости, то должны знать, что если вода не используется регулярно, она застаивается в баке ГК и ее качество ухудшается. Поэтому, выбирая гидробак в магазине, нужно учитывать максимальное количество воды, используемой в системе домашнего водопровода. Ведь при малом водопотреблении гораздо удобнее пользоваться баком объемом 25-50 литров, чем 100-200 литров, вода на котором будет уходить впустую.

Нужен ли запас емкости

Дополнительный объем воды, хранящийся в гидробаке, не влияет на его работу. Основной функцией агрегата является поддержание давления в водопроводной сети.

Если требуется значительный запас воды, проще и намного дешевле интегрировать в систему пластиковый накопительный бак. Поэтому при подборе оборудования нет смысла покупать гидроаккумулятор с запасом.

При увеличении потребности в водоснабжении, например, при увеличении количества жильцов или количества бытовых приборов, потребляющих воду, можно также установить еще один гидробак малой емкости. Его производительность суммируется. Расположение дополнительного гидробака существенной роли не играет.

Давление

Агрегат с нужным показателем подбирается с учетом гидростатической атаки, определяемой высотой подачи воды. Для дома с высотой трубы 10 м будет достаточно одного агрегата, мощность которого составляет от 1,5 до 2 бар. Если он установлен на первом этаже, в погребе или погребе, то прибавьте еще 1 бар, необходимый для прокачки до этого уровня.

Рекомендации по выбору гидроаккумулятора и как производить регулировку:

• рабочая скорость не должна быть меньше, чем у насоса при запуске. В этом случае минимальная разница должна быть 0,5, а максимальная в среднем 2 бара
• при слабом напоре вода не дойдет до верхнего этажа. При значительном превышении нормы бак будет постоянно пустым
• для стандартного двухэтажного дома подойдет емкость с минимальной мощностью 1,5 и максимальной до 4,5 бар
• расчет гидроаккумулятора должен учитывать, что если оборудование используется с погружным насосом, то показатель должен быть меньше нижнего предела давления на 10%
• для обычных бытовых приборов необходимо 1,5 – 2,8 атм. Сила выброса должна быть чуть меньше, чем в системе (от 0,1 до 0,2 атм), чтобы не порвалась внутренняя мембрана

Стандартно производители устанавливают 1,5 бар, но значение может быть другим, поэтому перед подключением обязательно проверить манометром. Он подключается к ниппелю устройства. Если требуется другой показатель, то делают это обычным велосипедным насосом, принцип такой: нагнетается воздух, сила выброса падает, накачивается, увеличивается.

Верхний бар давления, который может выдержать мембранный бак, должен быть больше, чем у сети, к которой он подключен

Выбор гидроаккумулятора будет удачным при соблюдении следующих правил:

• чем чаще включается насос, тем рекомендуется больший объем: для средней семьи из 3-4 человек будет достаточно 50-80 литров
• чем больше, тем лучше, но учтите, что неиспользованная вода застаивается
• чем вместительнее устройство, тем ниже частота включения насоса, что увеличит срок его службы. Это относится и к груше, так как она реже дает усадку
• металл соединительного фланца должен быть изготовлен из оцинкованной стали толщиной более 1 мм или из нержавеющей стали, так деталь прослужит дольше

Предварительная проверка и коррекция давления

Перед подключением гидроаккумулятора к системе желательно проверить давление в нем. От этого показателя зависят настройки реле давления, а при транспортировке и хранении давление могло падать, поэтому крайне желателен контроль. Контролировать давление в гидробаке можно с помощью манометра, подключенного к специальному штуцеру в верхней части бака (емкостью 100 литров и более) или установленного в его нижней части в качестве одной из частей патрубка. Временно для контроля можно подключить автомобильный манометр. Ваша ошибка, как правило, незначительна, и она окупается вашей работой. Если это не так, можно воспользоваться стандартом для водопроводных труб, но точностью они обычно не отличаются.

Подсоедините манометр к форсунке

При необходимости давление в гидроаккумуляторе можно увеличить или уменьшить. Для этого в верхней части бака есть ниппель. Через штуцер подключают автомобильный или велосипедный насос и при необходимости повышают давление. При необходимости продуть ниппельный клапан отгибают тонким предметом и выпускают воздух.

Какое давление воздуха должно быть

Значит давление в гидроаккумуляторе должно быть одинаковым? Для нормальной работы бытовой техники требуется давление 1,4-2,8 атм. Во избежание разрыва мембраны бака давление в системе должно быть немного выше давления в баке, в пределах 0,1-0,2 атм. Если давление в баке 1,5 атм, то давление в системе должно быть не менее 1,6 атм. Это значение устанавливается на реле давления воды, которое работает в паре с гидроаккумулятором. Это оптимальные параметры для небольшого одноэтажного дома.

Если дом двухэтажный, то придется увеличить напор. Существует формула для расчета давления в гидробаке:

Ватт=(Нмакс+6)/10

Где Hmax — высота самой высокой точки рисования. Чаще всего это душ. Измерьте (рассчитайте) высоту вашего душа по отношению к гидроаккумулятору, подставьте в формулу, получите давление, которое должно быть в бачке.

Подключение гидроаккумулятора к поверхностному насосу

Если в доме есть джакузи, все сложнее. Подбирать нужно будет опытным путем, меняя настройки реле и наблюдая за работой водоразборных точек и бытовых приборов. Но при этом рабочее давление не должно быть выше максимально допустимого для других бытовых приборов и сантехники (указано в технических характеристиках).

Ремонт и профилактика гидроаккумулятора

Даже самые простые гидробаки требуют внимания и заботы, как и любое устройство, которое работает и приносит пользу.

Причины ремонта гидроаккумулятора разные. Это коррозия, вмятины на корпусе, нарушение целостности мембраны или нарушение герметичности бака. Также существует множество других причин, вынуждающих владельца ремонтировать гидробак. Во избежание серьезных поломок необходимо периодически осматривать поверхность гидроаккумулятора, контролировать его работу во избежание возможных проблем. Недостаточно два раза в год осматривать ГА, как это предусмотрено в инструкции. Ведь одну неисправность можно устранить сегодня, а завтра не обращать внимания на другую возникшую проблему, которая в течение полугода станет неустранимой и может привести к выходу из строя гидробака. Поэтому аккумулятор необходимо осматривать при каждой возможности.

Причины поломок и их устранение

Причиной выхода из строя расширительного бачка может быть слишком частое включение/выключение насоса, протечка воды через клапан, низкое давление воды, низкое давление воздуха (ниже расчетного), низкое давление воды после бомбы.

Как устранить неисправность гидроаккумулятора своими руками? Причиной ремонта гидроаккумулятора может быть низкое давление воздуха или его отсутствие в мембранном баке, повреждение мембраны, повреждение корпуса, большая разница давлений при включении и выключении насоса или неправильно подобранный объем гидрораспределителя бак

Устранение неполадок можно выполнить следующим образом:

• для повышения давления воздуха необходимо нагнетать его через штуцер баллона гаражным насосом или компрессором;
• поврежденную мембрану можно отремонтировать в сервисном центре;
• поврежденная коробка и ее герметичность также снимаются в сервисном центре;
• вы можете скорректировать разницу давлений, установив слишком большую разницу в зависимости от частоты включения насоса;
• достаточность объема бака необходимо определить до его установки в систему.

• Теплица своими руками: от фундамента до грядок←
• → Звукоизоляция квартиры своими руками. Что изолировать и как?

Рекомендации по монтажу и эксплуатации

Установить гидробак несложно, он просто подключается к водопроводной системе после насоса. Перед входом в устройство необходимо поставить хороший фильтр для очистки воды от примесей. Они могут накапливаться внутри и повреждать мембрану.

Гидроаккумулятор, предназначенный для автономного водоснабжения, лучше использовать с реле давления, которое будет контролировать работу погружного насоса

Нужно правильно выбрать место для установки. ГА должен находиться там, где он может свободно подходить для осмотра и обслуживания устройства. Со временем устройство может нуждаться в ремонте, поэтому стоит заранее подумать о порядке его демонтажа и сложностях, которые могут возникнуть в это время.

Очень важно, чтобы размеры насадки и водопроводной трубы совпадали. Это позволит избежать гидравлических потерь из-за сужения трассы на каком-то участке. Использование адаптеров допустимо, но не рекомендуется. Во время притока и оттока воды мембранный бак может вибрировать.

Рекомендуется фиксировать его к основанию с помощью амортизирующих прокладок. Подключение к водопроводу производится с помощью гибкой подводки. Необходимо следить за тем, чтобы устройство было правильно настроено по горизонтали и вертикали, перекосы недопустимы.

Необходимо заранее позаботиться о возможности отключения ГК от водопровода таким образом, чтобы не пришлось полностью сливать воду из системы. Это требование удовлетворяется за счет установки обычного запорного клапана. Для небольших емкостей вместимостью до 10 литров, у которых нет излива, также необходимо предусмотреть установку сливного крана.

Обслуживание гидробака сводится к тщательному осмотру корпуса и контролю давления в воздушном отсеке. Иногда необходимо прокачать или стравить воздух, чтобы восстановить нормальную производительность. Обычно давление должно быть две атмосферы или чуть меньше. Кроме того, необходимо удалить воздух, скопившийся за мембраной в отсеке, где хранится вода.

Иногда здесь даже можно установить автоматический воздухоотводчик. При отсутствии отверстия для этой процедуры необходимо отключить ГА от водопровода и полностью слить его через сливной кран. Воздух выйдет из бака вместе с водой. Затем остается только снова включить насос, чтобы вода снова начала поступать в бак.

Говоря о том, как работает мембранный аккумулятор, стоит отметить, что наиболее частой неисправностью ГА является прорыв мембраны. Этот упругий элемент подвергается постоянному растяжению и сжатию, поэтому со временем выходит из строя.

Вот признаки разрыва мембраны:

• вода течет из крана резкими рывками;
• стрелка манометра «прыгает”;
• после того, как содержимое «воздушного» отсека полностью продуто, вода вытекает из соски.

Последний пункт позволяет точно узнать, действительно ли проблема связана с мембраной. Если вода не вытекает из ниппеля, а вода слабо поступает в систему, то, скорее всего, разгерметизирован корпус. Необходимо внимательно его осмотреть, найти и заделать трещины.

Мембрана может испортиться из-за износа или неправильного использования. Его нужно полностью заменить, ремонтировать этот элемент бесполезно

Замена мембраны не представляет сложности, но необходимо выбрать точно такой же элемент, как и поврежденный, так как он разработан именно для этого конкретного ГК.

Для проведения ремонта необходимо:

1. Отключите устройство от водопроводной системы.
2. Слейте воду, продуйте воздух.
3. Ослабьте фиксирующие винты.
4. Удалите поврежденную мембрану.
5. Установите правильный элемент.
6. Закрепите его винтами.
7. Установите ГА на свое место и подключите его к системе.

Самая сложная часть этой процедуры — затяжка винтов. Он должен быть равномерным, поэтому их рекомендуется скручивать, поворачивая поочередно каждый элемент. Такая тактика позволит правильно зафиксировать мембрану на корпусе и не допустить соскальзывания ее края внутрь.

Некоторые неопытные мастера, стремясь улучшить качество соединения, наносят на край мембраны герметик. Этого делать не следует, так как состав может разрушить резину и вызвать обратный эффект.

Преимущества и недостатки гидробака

Пневматические гидроаккумуляторы имеют следующие преимущества:

• доступная стоимость;
• возможность самостоятельного подключения к системе;
• простое устройство;
• сменная мембрана;
• возможность подключения к любому типу насоса, а также параллельной установки нескольких баков, чтобы работа водопровода не прекращалась в случае выхода из строя одного из гидроаккумуляторов;
• возможность подбора ГК необходимого объема, но следует учитывать, что указанный в инструкции объем является общим количеством, воды в нем будет на 2/3 меньше;
• вы сможете самостоятельно разобрать конструкцию и найти поломку, а также отремонтировать и заменить детали, не вызывая мастера на дом.

Среди недостатков – необходимость отдельного помещения, если гидробак большой и подключен к поверхностному насосу. Такие узлы обычно очень шумные, поэтому их изолируют от жилых помещений. При покупке недорогого гидробака может потребоваться частый ремонт, что влечет за собой дополнительные расходы.
