Что такое сенсор: как работает тачскрин

Что такое тачскрин на смартфоне, и кто его придумал

Термин сенсорный экран образован из двух английских слов. Первое означает «касание», а второе означает «экран». Эта фраза полностью передает принцип работы такого типа экрана, который заключается в том, чтобы реагировать на прикосновение пальцев человека и выполнять определенные действия. Хотя этот вид техники кажется нам современным, датой изобретения первого сенсорного экрана принято считать 1970 год. Именно тогда профессор Кентуккийского университета Сэмюэл Херст первым решил упростить процесс чтения с магнитофона. Информация. Результатом разработок ученого стало появление первого в мире экрана, поддерживающего технологию сенсорного ввода.

В новинке использован самый примитивный тип работы — четырехпроводной резистивный метод определения координат точки касания.

Изобретатель сенсорного ввода — Сэмюэл Херст, профессор университета, решивший упростить процесс считывания информации

Первыми устройствами, получившими такую ​​систему ввода информации, были компьютеры, и только в 1998 году появился на свет первый сотовый телефон, в котором использовался сенсорный набор. Это было детище Alcatel. После своего варианта с сенсорным экраном на мобильном устройстве Ericsson предложила. Но эти прототипы мало походили на современные версии сенсорных экранов.

Панель была монохромной, небольшого размера и позволяла пользователю только набирать номер. Первой моделью, где сенсорный экран обрел современный вид, стал коммуникатор HTC Qtek 1010/02 XDA, выпущенный в 2002 году. А идею использования сенсорного экрана в мобильных устройствах вывела на качественно новый уровень компания Apple, в котором реализована возможность Multitouch или реакция на одновременное прикосновение к экрану двумя и более пальцами.

Изобретение и массовое внедрение сенсорных экранов принесло пользователю массу положительных моментов и повысило удобство использования смартфона. Но это привело к существенному минусу — устройства стали более «мягкими» и требовали бережного обращения, так как повреждение стекла могло вывести из строя весь датчик.

Одной из областей применения сенсорного экрана являются графические планшеты, использование которых упрощает процесс создания анимации.

История

Сенсорный экран был изобретен в США в рамках исследования программированного обучения. Компьютерная система PLATO IV, появившаяся в 1972 г., имела сенсорный экран на ИК-сетке, состоящий из блоков 16 × 16. Но даже такая низкая точность позволяла пользователю выбирать ответ, щелкая в нужном месте экрана. В 1971 году Сэмюэл Херст (впоследствии основатель Elographics, ныне Elo TouchSystems) разработал elograph, графический планшет, работающий по четырехпроводному резистивному принципу (патент США 3662105 (на английском языке.)).

В 1974 году самому Херсту удалось сделать элограф прозрачным, в 1977 году он разработал пятипроводной экран. Объединившись с Siemens, Elographics удалось создать выпуклую сенсорную панель, подходящую для кинескопов того времени. На Всемирной выставке 1982 года компания Elographics представила телевизор с сенсорным экраном.

В 1983 году был выпущен компьютер HP-150 с сенсорным экраном с ИК-решеткой. Однако в те времена сенсорные экраны в основном использовались в промышленном и медицинском оборудовании. В потребительских устройствах (телефонах, КПК и т д.) сенсорные экраны пришли на смену маленькой клавиатуре, когда появились устройства с большими ЖК-экранами (во всю переднюю панель). Первой портативной игровой консолью с сенсорным экраном была Nintendo DS, а первым обычным мультисенсорным устройством был iPhone.

Применение

Сенсорные экраны используются в платежных терминалах, информационных киосках, средствах автоматизации бизнеса, карманных компьютерах, операторских панелях в промышленности.

Резистивные экраны

Резистивная система представляет собой обычное стекло, покрытое слоем электрического проводника и «пленкой» эластичного металла, также обладающего токопроводящими свойствами. Между этими двумя слоями с помощью специальных прокладок оставляют пустое пространство. А поверхность экрана покрыта материалом, защищающим его от царапин.

Пока пользователь работает с сенсорным экраном, через оба слоя проходит электрический заряд. Как все это происходит? Пользователь касается экрана в определенной точке, и эластичный верхний слой соприкасается с проводящим слоем. И прямо в этот момент. Затем компьютер определяет координаты точки, которой коснулся пользователь.

Когда устройству уже известны координаты, специальный драйвер переводит прикосновение в команды, известные операционной системе. Здесь уместна аналогия с обычным контроллером компьютерной мыши. Он делает то же самое: объясняет операционной системе, что именно хотел сказать ей пользователь, нажав кнопку или двигая ручку. С экранами этого типа чаще всего используются специальные стилусы.

Резистивные экраны можно встретить в относительно старых устройствах. Именно таким сенсорным экраном был оснащен IBM Simon, старейший из известных смартфонов нашей цивилизации.

Устройство емкостного экрана. Цифровое настоящее

В сенсорных экранах такой конструкции стеклянная основа покрыта слоем, выполняющим роль емкости-аккумулятора электрического заряда. Своим прикосновением пользователь высвобождает часть электрического заряда в определенной точке. Это уменьшение определяется фишками, расположенными в каждом из углов экрана. Компьютер вычисляет разность электрических потенциалов между разными частями экрана, и информация о прикосновении во всех деталях тут же передается в программу-драйвер сенсорного экрана.

Важным преимуществом емкостных сенсорных экранов является способность этого типа экрана сохранять почти 90% исходной яркости экрана. В резистивных экранах сохраняется только около 75% исходного света. По этой причине изображения на емкостном экране выглядят намного четче, чем на резистивном сенсорном экране.

Обычные ёмкостные сенсорные экраны

При этом стекло покрыто токопроводящим слоем, а по углам экрана расположены электроды, подающие переменное напряжение. Когда вы касаетесь экрана, течет ток. В зависимости от расстояния до каждого из углов, где расположены электроды, рассчитывается точка давления. Естественно, такое давление работает только с токопроводящим предметом, например, с человеческим пальцем. При использовании этой технологии не может быть реализован и мультитач.

Проекционно-ёмкостные сенсорные экраны

Большинство современных экранов имеют сетку электродов внутри экрана. Прикосновение к одному из них пальцем приводит к образованию конденсатора, емкость которого измеряется для дальнейших расчетов и действий. Такие экраны допускают функцию мультитач, так как можно создавать несколько конденсаторов одновременно. Другие типы сенсорных экранов не могут одновременно обрабатывать несколько касаний.

Слева — емкостный сенсорный экран, справа — проекционно-емкостной сенсорный экран

К достоинствам емкостных экранов можно отнести возможность реализации мультитач (только проекционно-емкостной), надежность, отсутствие необходимости давления (сильного нажатия) на экран, высокое светопропускание.

К недостаткам емкостных сенсорных экранов можно отнести цену (они достаточно дороги в производстве), невозможность работы стилусом. Последнее не является неудобством для всех. Кроме того, теперь есть специальные световые перья для работы с емкостными сенсорными экранами. Так что основным недостатком остается более высокая стоимость производства по сравнению с резистивными сенсорными экранами.

Другие сенсорные экраны и сенсорные экраны тоже существуют, но в быту они встречаются гораздо реже.

Сенсорные экраны:

• Резистивные сенсорные экраны
• Матричные сенсорные экраны
• Поверхностные емкостные сенсорные экраны
• Проекционные емкостные сенсорные экраны
• Сенсорные экраны на основе поверхностных акустических волн
• Инфракрасные сенсорные экраны
• Оптические сенсорные экраны
• Сенсорные экраны тензодатчиков
• Индукционные сенсорные экраны

Виды экранов планшетных компьютеров

• Сенсорные экраны планшетных ПК, реагирующие на прикосновение пальцем, являются емкостными. Принцип их работы был описан выше. А вот экраны устройств со стилусом изготавливаются по другой индукционной технологии.
• Основой таких датчиков является панель с индукционными катушками, на которые подается электрический ток. Это создает электромагнитное поле на поверхности экрана.
• При внесении предмета с токопроводящей цепью (световая ручка) активность катушек изменяется, что фиксируется специальными датчиками.

Как это работает: сенсорный экран

Принцип работы резистивных сенсорных экранов

Это самый простой тип монитора. Реагирует на трансформацию силы сопротивления в зоне касания определенного объекта и поверхности дисплея. Самая распространенная и элементарная техника включает в свою конструкцию два основных элемента:

1. Подложка из полиэстера или аналогичного полимера, толщина которого не превышает нескольких десятков молекул. Прозрачная часть служит для проведения частиц тока.
2. Светопроводящая мембрана из тонкопленочного пластика.

Оба слоя покрыты специальным резистивным покрытием. Между ними находятся микроскопические изоляторы шарообразной формы. Во время работы мембрана изгибается при контакте с подложкой, замыкая цепь. Контроллер с аналого-цифровым преобразователем реагирует на срабатывание, вычисляя значение начального и текущего сопротивления, а также координаты точки контакта. Такие устройства быстро показали свои отрицательные стороны, в результате чего инженеры усовершенствовали конструкцию, добавив пятый провод.

Использование

Благодаря простому принципу работы сенсорный экран резистивной конфигурации используется повсеместно. Особенности дизайна:

• бюджетный;
• устойчивость к влиянию внешней среды, за исключением отрицательных температур;
• хорошая реакция на контакт с любым подходящим неострым предметом.

Эти дисплеи монтируются на терминалы денежных переводов и пополнения, банкоматы и другие устройства, изолированные от внешней среды. Слабая защита монитора от повреждений компенсируется наличием защитной пленки.

Принцип работы емкостных сенсорных экранов

Этот тип экрана действует с учетом способности объектов большей мощности становиться проводниками переменного электрического тока. Устройство представляет собой стеклянную панель с резистивным покрытием. Электроды, расположенные по углам, подают слабое напряжение на проводящий слой. При контакте наблюдается утечка тока, если предмет имеет большую электрическую емкость, чем экран. На углы задается ток и информация с индикаторов отправляется на обработку контроллеру, который вычисляет площадь касания.

Первые модели использовали постоянный ток. Это упростило конструкцию, однако не удалось, если пользователь не имел контакта с землей. По надежности эти устройства превосходят резистивные аналоги примерно в 60 раз (рассчитаны на 200 млн нажатий). Степень прозрачности — 0,9, минимальная рабочая температура — до -15°С.

Минусы:

• отсутствие реакции на руку в перчатке и на большинство посторонних предметов;
• покрытие с проводником расположено на верхнем слое, что обуславливает восприимчивость к механическим воздействиям;
• они подходят для использования во внутренних терминалах.

Емкостно-проекционные версии

На этом типе основан принцип работы сенсорного экрана смартфонов некоторых конфигураций. На внутреннюю поверхность прибора нанесена электродная сетка, которая при соприкосновении с телом человека образует емкость конденсатора. После прикосновения к экрану пальцем датчики и микроконтроллер обрабатывают информацию, расчеты отправляются на главный процессор.

Особенности:

• эти конструкции имеют все возможности емкостных датчиков;
• могут быть оснащены пленочным покрытием толщиной до 18 миллиметров, обеспечивающим дополнительную защиту от механических воздействий;
• загрязнения труднодоступных токопроводящих частей удаляются программным методом.

Эти конфигурации монтируются на многих персональных устройствах и терминалах, которые работают на открытом воздухе под навесом. Стоит отметить, что Apple также предпочитает проекционно-емкостные мониторы.

Матричные модификации

Это упрощенные версии резистивной технологии. Мембрана снабжена рядом вертикальных проводников, подложка — горизонтальными аналогами. Принцип работы сенсорного экрана: при прикосновении вычисляется точка, в которой произошло касание проводников, полученная информация отправляется в процессор. Тот, в свою очередь, определяет управляющий сигнал, после чего устройство реагирует определенным образом, например, выполняет действие, назначенное на конкретную кнопку.

Особенности:

• из-за ограниченного количества драйверов наблюдается низкий показатель точности;
• цена самая низкая среди всех датчиков;
• функция мультитач реализована путем обращения к экрану по пунктам.

Данная модель используется исключительно в устаревших устройствах, в современности практически не используется из-за появления инновационных решений.

Поверхностно-акустические сигналы

Принцип работы сенсорных телефонов первых моделей был оснащен аналогичной технологией. Экран представляет собой стеклянную панель, в которую встроены приемники (две штуки) и пьезоэлектрические преобразователи, размещенные в противоположных углах.

От генератора электрический сигнал частоты поступает на преобразователи, от которых с помощью отражателей распространяется серия импульсов. Датчики улавливают волны, возвращают их в зонд, где они снова преобразуются в электрический ток. Далее информация поступает в контроллер, где происходит ее разбор.

При прикосновении к экрану характеристики волны претерпевают изменения с поглощением части энергии в определенном месте. На основе этой информации рассчитываются точка контакта и сила. Дисплеи этой категории выпускаются с толщиной пленки 3 или 6 миллиметров, что позволяет без последствий выдержать легкий удар рукой.

Недостатки:

• нарушение работы в условиях вибрации и тряски;
• неустойчивость к любым загрязнениям;
• наличие помех из-за акустических сигналов определенной конфигурации;
• низкая точность делает их непригодными для рисования.

Прочие виды

Устройство и принцип работы сенсорных экранов, которые чаще всего используются, рассмотрены выше. Ниже приведен список непопулярных экранов конфигурации:

1. Оптические мониторы: поддержка мультитач, в том числе больших размеров обслуживаемой площади.
2. Инфракрасные модели: покрыты парами фотодиодных светодиодов, реагируют на прикосновение через микроконтроллер.
3. Индукционные варианты – оснащены специальной катушкой и сетью чувствительных проводников, которые используются в дорогих планшетах.

Волновые сенсорные дисплеи. Яркое будущее

На концах осей X и Y координатной сетки стеклянного экрана находится преобразователь. Один является передатчиком, а другой — приемником. В основании стекла также расположены отражатели, «отражающие» электрический сигнал, передаваемый от одного преобразователя к другому.

Преобразователь-приемник «знает» точно, произошло ли нажатие и когда, так как пользователь своим прикосновением вносит перерыв в акустическую волну. Волнистое абажурное стекло не имеет металлического покрытия, что позволяет сохранять 100% исходного света. Благодаря своим очень приятным функциям волновой дисплей является лучшим вариантом для пользователей, которые работают с мелкими графическими деталями. Ведь резистивные и емкостные сенсорные экраны не идеальны с точки зрения четкости изображения. Покрытие блокирует свет и искажает изображение.

Некоторые особенности различных сенсорных экранов

Самые дешевые и наименее четкие сенсорные экраны — резистивные. Кроме того, они еще и самые уязвимые. Любой острый предмет может повредить тонкую резистивную «пленку». Сенсорные экраны Wave являются самыми дорогими в своем роде. Резистивная конструкция больше относится к прошлому, волновая конструкция — к будущему, а емкостная — к настоящему. Хотя будущее никому не известно и можно лишь предположить, что у той или иной технологии есть какие-то перспективы.

Для резистивной системы не имеет особого значения, касается ли пользователь экрана резиновым наконечником стилуса или пальцем. Достаточно, чтобы два слоя соприкасались. Емкостный экран распознает только прикосновения к токопроводящим предметам. Большую часть времени пользователи работают с ними пальцами. В этом смысле экраны волнистой конструкции ближе к резистивным. Вы можете дать ему команду практически любым предметом, избегая тяжелых и слишком маленьких предметов.

Инфракрасный сенсорный экран

Следующим, гораздо менее распространенным, но тем не менее актуальным вариантом сенсорного экрана является инфракрасный сенсорный экран. Никакого отношения к резистивному датчику не имеет, хотя и выполняет схожие функции.

Инфракрасный сенсорный экран состоит из массивов светочувствительных светодиодов и фотоэлементов, расположенных на противоположных сторонах экрана. Светодиоды освещают поверхность экрана невидимым инфракрасным светом, образуя на нем что-то вроде сети или сетки координат. Это напоминает охранную сигнализацию, показанную в шпионских боевиках или компьютерных играх.

Когда что-то касается экрана, будь то палец, рука в перчатке, стилус или карандаш, два или более луча прерываются. Фотоэлементы регистрируют это событие, контроллер сенсорного экрана выясняет, какие из них получают меньше инфракрасного света и, исходя из их положения, вычисляет площадь экрана, где произошло препятствие. Остальное, соответствие прикосновения к тому элементу интерфейса, который находится на экране в этом месте, зависит от программного обеспечения.

В наше время инфракрасные сенсорные экраны можно встретить в тех устройствах, экраны которых имеют нестандартный дизайн, где технически сложно или нецелесообразно добавлять дополнительные сенсорные слои, в электронных книгах на базе экранов E-link, например, Amazon Kindle Touch и электронная книга от Sony. Также военным нравились устройства с подобными датчиками из-за их простоты и удобства обслуживания.

Из чего состоит тачскрин?

Защитное стекло

Тактильные ощущения пользователя зависят от качества стекла и имеющегося на нем олеофобного покрытия. При работе с iPhone палец просто скользит по поверхности, не залипает при быстром нажатии, не упирается в резкий удар.

Сервисные центры могут предложить замену защитного стекла вместо замены всего экрана. Процедура непростая, зато запчасти дешевле.

Стекло на новых моделях iPhone очень тонкое, имеет изогнутый периметр и гладкие края возле кнопки «Домой» и динамика, в то время как у последнего iPhone X есть выемка.

Даже самые лучшие китайские стекла уступают по качеству оригинальным, при их замене чувствуется резкий переход или углубление кнопки, часто после замены начинают глючить датчики на передней поверхности смартфона.

Слой прозрачного клея

Защитное стекло приклеено непосредственно к матрице. Это позволяет устранить воздушный зазор и уменьшить толщину экрана.

Качественный клейкий слой не исказит цвета, предотвратит попадание пыли под стекло и надежно удержит верхний слой даже при самом активном использовании.

При замене стекла может быть использован некачественный клеевой слой, который со временем изменит цвет, начнет искажать изображение или пропускать частички пыли.

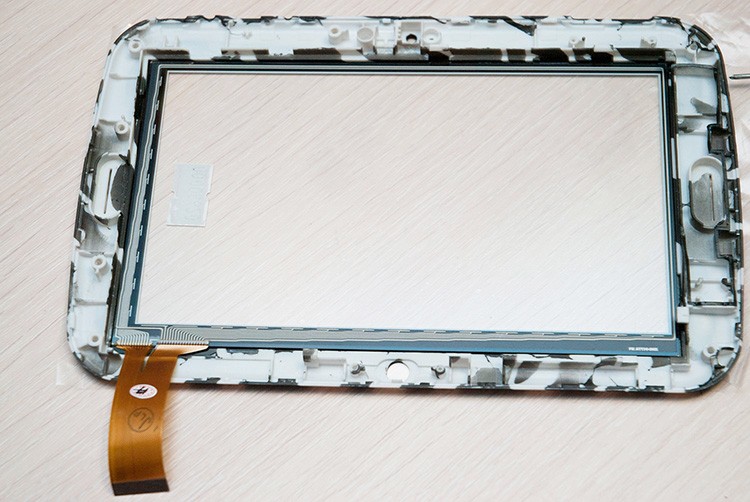

Сенсорная панель

Его еще называют сенсорным экраном или просто сенсором. Отвечает за распознавание кликов пользователей.

Оригинальный элемент изготовлен из тонкого слоя стекла и позволяет определить место надавливания с точностью до миллиметра. При этом сенсор имеет поддержку технологии мультитач.

Этот элемент страдает от падений гораздо реже, чем защитное стекло.

Поляризационный фильтр

Специальный слой, делающий матричное изображение видимым для человеческого глаза. Без него мы бы ничего не увидели на экране.

Подсветка

Источник света, расположенный за массивом. Он отвечает за подсветку кристаллов, благодаря чему изображение становится ярким и четким. Сами по себе кристаллы не светятся, а только пропускают через себя свет подсветки.

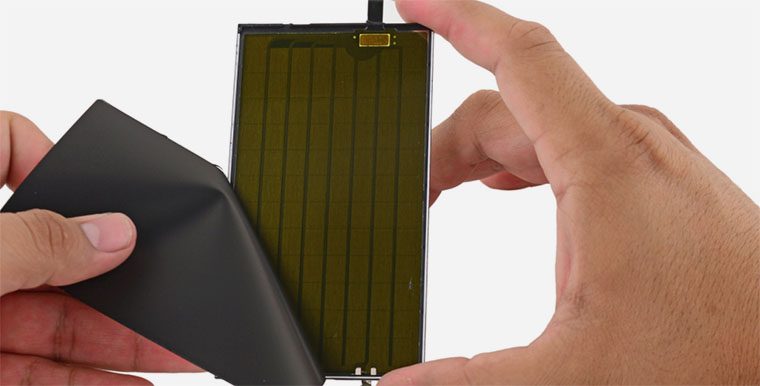

Слой дополнительных сенсоров

Этот слой появился в iPhone со времен iPhone 6s и необходим для распознавания силы давления на экран.

К источнику питания подключается специальная сетка из конденсаторных плат. Его задача — сверхточное измерение расстояния от пальца до матрицы. Программные алгоритмы анализируют информацию в этой сетке и позволяют работать технологиям 3D-Touch.

Рамка

Это своеобразная основа, на которую крепятся все вышеперечисленные элементы. Сама рамка устанавливается прямо на рамку смартфона.

Как проверить тачскрин

Сенсорная панель может работать некорректно, если мобильное устройство физически повреждено или без видимой причины. На то, что проблема связана с датчиком, указывают следующие факторы:

• появление трещин на поверхности экрана;
• отсутствие реакции на прикосновение и давление;
• частичный отклик на прикосновения: например, не работает только нижняя часть экрана;
• неправильное восприятие и обработка кликов: например, касание области, а реакция обратная.

Причин такой неисправности может быть несколько:

1. Грязный экран. Если своевременно не чистить датчик специальными средствами, то в процессе эксплуатации он обильно покрывается отпечатками пальцев и следами жира, что может снизить его чувствительность.
2. Нарушение температуры. Слишком высокие или низкие температуры, а также их сильный перепад – частая причина выхода из строя сенсорного экрана.
3. Повреждение петли. Он может оторваться от стекла при механическом повреждении, тем самым нарушив связь последнего с сенсорным покрытием.
4. Попадание влаги. При наличии жидкости внутри устройства может произойти окисление контактов. Иногда проблему можно решить с помощью фена.
5. Программный сбой. В этом случае нужно заново прошить устройство, для этого потребуется USB-кабель и само ПО.

Как откалибровать сенсор (тачскрин)

Владельцы сенсорных устройств часто сталкиваются с проблемой, когда сенсор перестает «слушаться» или некорректно реагирует на нажатия. Это может произойти из-за повреждения матрицы, попадания влаги внутрь устройства или замены экрана.

Существует два основных способа калибровки сенсорного экрана:

• стандартный носитель операционной системы;
• с использованием стороннего программного обеспечения.

Встроенная технология калибровки практически одинакова у всех производителей смартфонов. Для проведения кастомизации штатными средствами необходимо:

• зайти в настройки телефона;
• найти пункт «Калибровка»;
• щелкните не менее трех раз в центре мишени, которая появляется на экране.

Устройство самостоятельно запоминает прикосновения и настраивает сенсорный экран.

Замену тачскрина лучше всего делать в специализированном сервисе

Причины поломки

Придя в сервисный центр, многие неопытные пользователи впадают в ступор, когда спрашивают, что именно сломалось в устройстве. При этом причин выхода из строя может быть несколько, и все они различаются в зависимости от типа устройства.

Если экран разбит, а сенсорное стекло цело: При сильном механическом воздействии сенсорный экран может погнуться и экран повредится. Отличие экрана от сенсорного заключается в наличии второго стеклянного покрытия, обладающего более высокой устойчивостью к царапинам.

Сенсорный экран работает, изображение на экране есть, но на стекле появилась «паутинка»; если вас ничего не беспокоит, вы можете продолжать использовать его. Это потребует замены экрана.

На экране есть «паутинка», тачскрин не работает, но изображение проецируется нормально; работа такого устройства невозможна. Придется полностью менять тачскрин или сборный модуль

На экране устройства появилась «паутина», сенсорный экран не работает; нужно менять модуль или тач с экраном одновременно.

Как самому заменить тачскрин на телефоне

Прежде чем разбирать сенсорный экран, выключите смартфон, извлеките аккумулятор и SIM-карту. Важно помнить последовательность разборки, чтобы потом можно было снова собрать устройство и не повредить внутренние элементы. На некоторых моделях может потребоваться полная разборка корпуса, что требует специальных знаний. Для того чтобы заменить сенсорный экран телефона своими руками, необходимо заранее подготовить специальное оборудование, а именно:

• новый датчик;
• отвертка для мобильных телефонов;
• фен;
• пинцет;
• скальпель или лезвие;
• специальный шпатель или пластиковый картон;
• силиконовая присоска;
• эпоксидный клей B7000.

Выбираем телефон ребенку: лучшие модели для школьников и подростков

Сам процесс замены тачскрина выглядит следующим образом:

1. Снимите заднюю крышку телефона;
2. С помощью отвертки откручиваем все болты по периметру коробки;
3. Осторожно вставьте шпатель между опорой корпуса и рычагом;
4. С помощью фена нагрейте клей, соединяющий датчик с массивом, до максимальной температуры 80°C;
5. На экран поставить присоску, которая позволит отделить тачскрин от матрицы;
6. Нанесите тонкий слой клея и установите новую сенсорную панель;
7. Аккуратно прижмите его и удалите остатки клея;
8. Соберите устройство в обратном порядке.

Самостоятельный ремонт тачскрина

Заменить сенсорный экран своими руками возможно, если под рукой есть все необходимые инструменты. Для замены этой детали вам потребуется купить новый тачпад или тачскрин с дисплеем в сборе, несколько фигурных отверток, фен, ненужную пластиковую карту и пинцет.

Чтобы качественно заменить тачскрин на мобильном устройстве, необходимо четко следовать инструкции. В противном случае неудачный ремонт только усугубит ситуацию.

Снимите заднюю крышку смартфона.

Извлеките аккумулятор.

С помощью отвертки открутите все винты по периметру корпуса.

Вставьте медиатор или обычную пластиковую карту между опорой корпуса и слегка подденьте. Карту не следует проталкивать слишком далеко, так как это может привести к повреждению внутренних компонентов телефона.

С помощью фена нужно немного подогреть клей, который используется для соединения сенсорного экрана и матрицы. Температура нагрева не должна превышать 70-80 градусов. Есть еще один способ: заверните телефон в полотенце и положите в теплое место. Важным моментом на этом этапе является недопущение перегрева экрана и других компонентов телефона.

После нагревания клея сенсорный экран необходимо отделить от матрицы. Вы можете использовать присоску, прикрепленную к экрану, чтобы нажимать и тем самым отделять сенсорный экран. Если клейкая подложка плохо отходит, ее можно поддеть канцелярским ножом.

Очистите корпус от остатков клея.

Наносим клей тонким слоем и монтируем новый сенсорный экран.

Прижмите и очистите от остатков клея.

Соберите корпус в одно целое и соедините его болтами.

В чем разница между тачскрином и дисплеем

Экран — это часть смартфона, на которую выводится изображение. Именно он является проводником зрительной информации и делает ее доступной для человеческого глаза. Сенсорный экран представляет собой сенсорное стекло, основное назначение которого – вызов той или иной функции. То есть это только средство ввода информации, но не вывода.

Если телефон разбился и появилась паутина, но экран все равно работает и изображение видно четко, нужно просто заменить сенсор. Когда устройство искажает изображение и показывает пятна, придется менять экран, что является более трудоемкой и дорогостоящей процедурой.

Какого качества экран выбрать при замене?

Рекомендуется использовать OEM или 100% оригинальный тип экрана на вашем повседневном iPhone. Только они обеспечат такую ​​же цветопередачу, резкость, яркость и контрастность, какие были у iPhone с оригинальным экраном до ремонта. Также только у этих экранов будет качественное олеофобное покрытие, что позволит комфортно пользоваться устройством.

Однако полностью отказываться от скриншотов iPhone не стоит. Качество таких экранов соответствует цене, поэтому, если ваш бюджет ограничен и вам срочно нужно отремонтировать смартфон, подумайте об установке копии. Также довольно мудрым решением будет заменить треснувший экран на копию на детском айфоне. Особенно если экран разбивается не в первый раз. В этом случае функциональность смартфона будет восстановлена, а на оригинальных комплектующих получится приличная экономия.

Стилус или палец?

Когда вышли айфоны с сенсорным экраном, реагирующим на прикосновение человеческих пальцев, люди задались вопросом: а нужны ли вообще стилусы?

Но некоторые задачи с помощью пальцев решить практически невозможно, особенно тем, кто рисует на планшете и когда линии нужно тонко и изящно выделить. Так что стилусы все же нужны. Другое дело, что они не всегда идут в комплекте с планшетами и смартфонами. Но на крайний случай всегда есть выход — ведь их можно сделать самому!

Купить или сделать: за и против

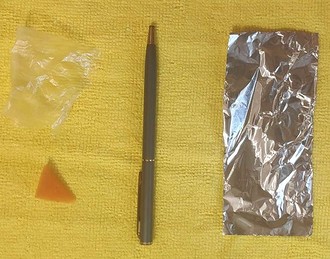

Стоимость некоторых моделей стилусов составляет 50 рублей.Вы можете заказать онлайн на Али Экспресс и выбрать из большого количества моделей. Неужели нет такой возможности? В любом магазине, торгующем цифровой техникой, вы легко сможете подобрать это устройство, соответствующее модели вашего смартфона. Стоит отметить, что покупка здесь несколько дороже.

Однако есть мнение, что если попробовать сделать стилус своими руками, то на материалы можно потратить гораздо больше. Если вы по натуре экспериментатор, дерзайте! И мы предлагаем вам необходимые инструкции, чтобы этот процесс помог вам.

Прежде чем приступить к созданию, необходимо определить тип сенсорного экрана на вашем устройстве, так как для стилуса важно, с какой поверхностью ему придется соприкасаться.

Сенсорные экраны и их виды

Экраны делятся на емкостные и резистивные.

• Как правило, в основе первых лежит стеклянная панель, покрытая резистивным материалом, а поверх нее наносится другое покрытие — токопроводящее. Такие экраны самые выгодные: они более чувствительны к прикосновениям, долговечны, надежны и долговечны.

Они управляются токопроводящими элементами, которыми являются пальцы или стилусы, а контроллер вычисляет тактильные координаты. Электроды подают на вилку слабый электрический ток. Датчики регистрируют прикосновения к экрану объекта с высоким емкостным потенциалом.

ВАЖНЫЙ

Емкостное экранное перо должно быть оснащено токопроводящим наконечником. Неспециализированные объекты для управления экраном здесь не подходят.

Чтобы проверить, какой именно экран установлен на вашем мобильном телефоне, нужно провести по его поверхности, например, ручкой. Если вообще не реагировал, значит емкостный.

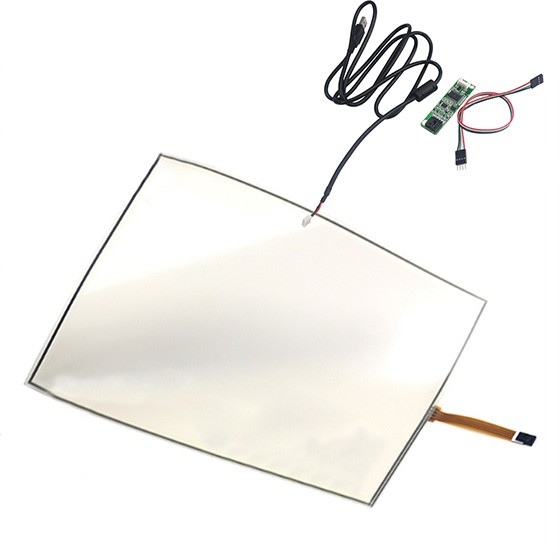

• Резистивные стеклянные жидкокристаллические дисплеи имеют гибкую мембрану, а на стороны, которые соприкасаются при нажатии, нанесено резистивное соединение. Между этими слоями находится изолятор, а по краям электроды. Когда вы нажимаете на экран, резистивные слои соприкасаются, и изменяется сопротивление и, следовательно, напряжение. Этот момент фиксируется, что позволяет определить точку «давления.

Как сделать стилус?

ВНИМАНИЕ!

Существуют материалы, которые могут оставить царапины на экране, поэтому проверяйте их твердость только на экране, защищенном пленкой.

Поняв принцип работы стилуса, сделать это несложно. И этот принцип заключается в передаче потока испускаемых человеческим телом ионов на экран через какой-либо проводник. Экран смартфона среагирует, если провести гладким куском проволоки с загнутым концом, стараясь не поцарапать поверхность.

Предлагаем пошаговую инструкцию по изготовлению «самодельного» стилуса».

• Подготовить:

а) круглый полиэтилен — не слишком большой и не слишком толстый;

б) ручка;

в) фольга;

г) кусок обычной губки, предварительно смочив ее.

• Поместите влажную (не мокрую!) губку в центр полиэтиленового круга.
• Из фольги сверните стержень (размером с ручку) и также поместите его в центр, так, чтобы он соприкасался с влажной губкой.
• Для надежности обмотайте полиэтилен скотчем, чтобы он не развалился. Приклейте получившийся «дизайн» к ручке малярным скотчем, сняв стержень.

Вместо ручки можно взять любой другой подобный предмет, которым будет удобно писать/рисовать на экране.

Попробуйте свою самоделку на своем смартфоне. Хотя она выглядит непривлекательно, она справится со своей работой.

…из фольги

Одни считают, что самый практичный вариант – это «участие» фломастера и фольги. Последний выступает в роли проводника, передающего электричество от корпуса на экран смартфона.

Сначала необходимо удалить стержень ручки. Рекомендуется «носик» пишущего инструмента немного увеличить или вовсе убрать.

Затем из небольшого кусочка фольги, например, от плитки шоколада, нужно скатать кружочек с «хвостиком». Его круглая часть будет «отвечать» за процесс рисования на экране смартфона или планшета. «Хвост» также выступает в роли контакта со средней частью. Его нужно поместить в отверстие, полученное после удаления стержня.
В том месте, где фломастер будет охватывать пальцы, примерно по их центру, необходимо сделать отверстие, в которое продевается скрученный кусок фольги с трубочкой.

Вторая часть должна быть достаточно длинной, чтобы одна часть поместилась внутри ручки, а другая обернулась вокруг того места, где ваши пальцы касаются ручки.
Если представить внутреннюю часть маркера, то мы увидим, что кончик своим «хвостиком» доходит до той части листа, которая вставлена ​​посередине корпуса. Они должны связаться.

Наконец, нужно обернуть центральную часть фольги вокруг корпуса фломастера и для надежности прихватить его скотчем так, чтобы пальцы соприкасались с проводником, который служит фольгой.
Теперь вы можете протестировать свой продукт.

…без фольги

Материал для изготовления стилуса своими руками для смартфона в этом варианте одинаково доступен. Это алюминиевая банка для напитков.

У него отрезаются верх и низ, а сама банка разрезается вдоль по высоте. Полученный алюминиевый лист сворачивается в трубку толщиной с карандаш.

Ватный тампон смачивают водой и заворачивают в полиэтиленовый «заплатку». У меня есть стержень. Его необходимо вставить в трубку банки, следя за тем, чтобы его отверстие не было слишком широким и ватный тампон не выскальзывал наружу.

Вот такой получился аксессуар — попробуйте его, нарисовав что-нибудь.

Преимущество такого стилуса в том, что он не повредит экран.

…из металлической трубки

На антенну старого приемника или любую другую трубку, которую вы можете найти, накладывается антистатическая губка, придавая ей красивую форму. Губка не должна быть тонкой, иначе экран может не реагировать.

…из бумаги

Даже бумага может «работать» стилусом. Это хороший чисто бюджетный вариант, если нет ничего более «серьезного».

Лист бумаги туго скручивается, так что в окончательном виде грифель напоминает карандаш. И рисовать им можно на сенсорном экране, смачивая «клюв» инструмента водой.

Делаем стилус из мокрой губки

Чуть более сложный вариант, но тоже рабочий — сделать шариковую ручку из мокрого кончика губки. Для этого вам понадобится:

• чистая губка для мытья посуды;
• полиэтиленовый пакет;
• расстроить;
• шотландский;
• корпус стилуса представляет собой карандаш, ручку или любую палочку, удобную для работы.

Собрав все необходимое на дне бочки, приготовьтесь к ювелирной работе.

1. Отрежьте от губки небольшой кусочек размером с ноготь. Смочите его водой и заверните в целлофан; кусок мешочка должен быть как минимум в три раза больше губки.
2. Сделайте небольшую полоску из алюминиевой фольги длиной, равной основанию стилуса.
3. Прикрепите губку в пакете к металлической полосе скотчем так, чтобы фольга и губка соприкасались. Пакет в данном случае необходим для того, чтобы влага с губки не испарялась.
4. Приклейте фольгу к корпусу карандаша. Готовый!

Способ подходит для тех, у кого под рукой нет металлической основы для стилуса, а таскаться фольгой по экрану не хочется. Губка еще мягче и точно не повредит экран.

Как сделать стилус для рисования из ватной палочки

По сути, этот способ повторяет предыдущий: только вместо губки на конце стилуса будет вата. Список необходимых предметов, которые можно сделать дома, очень короткий: ватная палочка и алюминиевая фольга.

1. Возьмите ватный тампон и оберните его алюминиевой фольгой так, чтобы был виден только мягкий кончик. Фольга должна соприкасаться с хлопком.
2. Замочите хлопок в воде, но не слишком сильно. Вода будет служить проводником между фольгой и экраном. Попробуйте использовать макет как карандаш — все должно получиться.

У этого способа есть недостаток: когда вата высохнет, ее нужно будет снова увлажнять. Мы рекомендуем вам использовать этот метод только в крайнем случае и только с водонепроницаемыми телефонами.

Батарейка

Чтобы пользоваться батарейкой (пальцем или мизинцем), важно знать главный секрет: нужно коснуться тупой стороны «-», равномерно прижав ее к экрану.

Пинцет

Пинцет можно использовать как стилус при работе с алмазной вышивкой. В домашних условиях это самая простая замена, если нет времени покупать новый инструмент. Многие рукодельницы отмечают, что им даже удобнее работать пинцетом.

Другие предпочитают перо, потому что оно значительно ускоряет вышивку. Здесь все индивидуально, но об этом альтернативном варианте замены стоит узнать.

Шариковая ручка

Шариковая ручка — один из самых распространенных предметов, используемых для создания самодельного стилуса. Чтобы сделать качественный стилус, нужно следовать следующему алгоритму:

• из корпуса ручки вынимается стержень, снимается колпачок;
• кончик тюбика обернут мягким материалом, можно использовать плотно скрученную бумагу, обернутую антистатической пленкой;
• бумага помещается внутрь ручки, из отверстия для стержня должен выступать небольшой участок;
• вместо бумаги можно использовать другой материал, например, губку для мытья посуды, нужно взять небольшой кусочек, также обернуть его пленкой и положить внутрь ручки;
• после этого всю ручку нужно обернуть фольгой так, чтобы она касалась пленки;
• рекомендуется закрепить лист скотчем посередине ручки, иначе лист будет разворачиваться и мешать процессу рисования на смартфоне.

При его использовании нужно касаться листа пальцами у основания, тогда экран будет реагировать на нажатие. С помощью этого пера вы можете создавать на экране тонкие элегантные линии при рисовании на мобильном устройстве.

Фторопласт

Привлекательным и удобным вариантом для многих пользователей может стать стилус из ПТФЭ. Его необходимо приобрести заранее в специализированном магазине. Этот материал удобен тем, что легко поддается обработке; ПТФЭ можно сверлить, шлифовать или точить.

Чтобы создать стилус из этого материала, нужно сделать следующее:

• подготовленный кусок материала должен иметь форму карандаша, для этого используется дрель;
• один конец фторопласта упирается в табуретку или стену, другой закрепляется на дрели;
• включить дрель во время вращения куска материала, нужно пройти наждачной бумагой по всей основе фторопласта, удалить лишние элементы, пока кусок не станет изделием с закругленными карандашообразными краями;
• поверхность полученного материала зачищается бумагой, удаляются все шероховатости;
• один конец палочки затачивается обычной точилкой для карандашей, затем весь карандаш шлифуется мелкозернистой наждачной бумагой;
• декорировать такой стилус можно деревом, пластиком, металлом или другими материалами по выбору пользователя.

После этих манипуляций стилус будет готов к рисованию на мобильном устройстве. Он не скользит и не царапает экран, что является явным преимуществом перед другими вариантами.

Если сверла нет, можно скрутить фторопласт вручную, придав ему форму карандаша. Для некоторых пользователей этот вариант предпочтительнее, так как закрепить материал в дрели достаточно сложно.

Резистивный экран и стилус для него

Для экранов такого типа вообще не нужны проводящие предметы — они реагируют на контакт сплошным бруском из любого материала, поэтому сделать карандаш для такого экрана совсем не сложно. С успехом можно использовать палочки для еды, которые используются для еды в японской или китайской кухне. Заточив его конец ножом, кончик обрабатывают наждачной бумагой. Естественно, поверхность жала должна стать тонкой и гладкой, чтобы на экране не было царапин.

Итак, мы убедились, что заменить дорогой аксессуар самодельными ручками для рисования на экране вполне реально.
