Принцип работы кондиционера: устройство внутреннего и наружного блоков сплит-системы

Конструкция

Устройство может быть выполнено в виде моноблока или иметь двухмодульную конструкцию. Устройство представляет собой замкнутую систему, по которой движется хладагент, обычно фреон R-22, R-410.

Что такое кондиционер:

• Компрессор – предназначен для сжатия фреона и обеспечения его движения к теплообменнику;
• Конденсатор – находится в выносном блоке, попадая на охлаждаемую поверхность теплообменника, теплоноситель переходит в жидкое состояние;
• Испаритель – находится во внутреннем коробе, поглощает тепло, облегчает поступление холодного воздуха в помещение, превращает хладагент в газ;
• Регулятор давления (капиллярная трубка, ускоритель) выполняет функции резкого снижения пыт фреона;
• Вентилятор – создает струю воздуха, направленную на теплообменники.

Внимание! Основные конструктивные элементы присутствуют в любой модели кондиционера.

Классическая схема кондиционера, его работа показана на рисунке.

На схеме кондиционера в режиме охлаждения наглядно видно, как хладагент поглощает тепло при испарении и отдает тепло при конденсации. Принцип работы кондиционера: ввод тепловой энергии в один теплообменник и возврат в другой называется парокомпрессионным холодильным циклом.

Как работает кондиционер

Система работает по принципу замкнутого цикла. Воздух в помещении охлаждается, проходя через теплообменник внутреннего блока, где происходит испарение хладагента. Рассмотрим схему работы устройства поэтапно.

• Компрессор, установленный во внешнем блоке, сжимает хладагент и в газообразном состоянии из испарителя внутреннего блока перекачивает его в конденсатор.
• В конденсаторе фреон охлаждается за счет теплообмена с наружным воздухом и конденсируется. Все это происходит в теплообменнике наружного блока.
• Далее теплоноситель проходит через дроссельное устройство, где происходит резкое падение давления и температуры фреона. При этом часть жидкого хладагента неизбежно переходит в газообразное состояние.
• Холодный фреон поступает в теплообменник внутреннего блока (испаритель), где за счет теплообмена с воздухом помещения закипает и переходит из жидкого состояния в газообразное. Воздух, в свою очередь, охлаждается и поступает в помещение.

Из-за особенности работы кондиционера на испарителе образуются капли воды – конденсат. Обычно при монтаже системы устанавливается отдельная труба для отвода конденсата. Он выходит на улицу или в канализацию, чтобы в помещении не было лишней влаги.

Направление воздуха, выходящего из внутреннего блока, регулируется с помощью специальной шторки и горизонтальных и вертикальных жалюзи.

Основные конструкционные элементы оборудования

Если бы пользователь увидел кондиционер, повышающий комфортность его пребывания, в секции, он обнаружил бы там большое количество конструктивных элементов и узлов. Некоторые из них служат для управления агрегатом, помогают штатной электронике и пользователю контролировать ситуацию.

И основными из них, влияющими на функциональность, являются такие элементы дизайна, как:

• испаритель, который находится во внутреннем блоке кондиционера и предназначен для того, чтобы используемый хладагент поглощал тепло при переходе в газообразное состояние;
• конденсатор – этот конструктивный элемент находится во внешнем блоке кондиционера и предназначен для обеспечения перехода имеющегося хладагента в жидкое состояние и с одновременным выделением тепла.

По сути, оба элемента являются излучателями. Которые занимают важную часть в конструкции кондиционеров. Это необходимо для обеспечения эффективного теплообмена между хладагентом и воздухом.

На схеме показан внутренний блок типичного кондиционера вне зависимости от марки, модели и производительности. А основным его элементом всегда является испаритель, занимающий большую часть корпуса

Испаритель и конденсатор представляют собой конструкцию, состоящую из медных трубок малого диаметра с размещенными на них алюминиевыми поперечными пластинами, которые предназначены для увеличения скорости теплопередачи.

Что еще влияет на работоспособность кондиционеров?

Кроме испарителя и конденсатора, перечисленных выше, есть и другие конструктивные элементы, обеспечивающие эффективность работы климатического оборудования.

это включает:

• любители;
• компрессор;
• термостатический вентиль (клапан).

Такие элементы, как вентиляторы, устанавливаются в каждом блоке кондиционирования воздуха. Его задача – увеличить поток воздуха, обдувающего испаритель или конденсатор. Это значительно повышает производительность системы в целом.

Компрессор вполне можно назвать сердцем любого современного кондиционера. Причина в том, что именно он обеспечивает движение теплоносителя по контуру охлаждения. Который обычно состоит из медных трубок.

На схеме показан наружный блок современного кондиционера. Также основным его элементом традиционно является конденсатор, который обозначен синим цветом. Рядом с указанным конструктивным элементом находится вентилятор, без которого не удастся добиться эффективной работы системы

Также компрессор предназначен для сжатия хладагента за испарителем. Что также улучшает работу любого кондиционера.

В этой статье мы обсудим функции диагностики и устранения неполадок компрессора.

Расширительный клапан предназначен для снижения давления хладагента перед испарителем. Эта особенность обеспечивает лучшую теплопередачу.

Роль хладагента в работе климатического оборудования

Любой современный кондиционер – это техническая система, состоящая из множества узлов и деталей. Но все они будут бесполезны без хладагента, представляющего собой вещество, которое легко переходит из жидкого состояния в газообразное и наоборот. При этом он выделяет или поглощает значительное количество тепла.

Существует более 4 десятков видов фреона, но в качестве хладагента используются лишь немногие. При этом R-22 сегодня наиболее популярен: им заправляется более 98% кондиционеров. Но следует помнить, что их дни уже сочтены и это необходимо учитывать при покупке климатического оборудования

В течение многих десятилетий в качестве хладагента использовались различные типы вещества, называемого фреоном; это в основном смесь этана и метана. Главной характеристикой этого вещества является его низкая температура кипения. Что происходит при 5-10°С. При этом фреон при испарении может нагреваться до 70-90°. Эти особенности позволяют отводить большое количество тепла и достаточно быстро.

А еще этот хладагент бесцветен, не имеет запаха и, самое главное, безвреден для здоровья пользователей. В то же время наиболее востребованный на сегодняшний день тип фреона (R-22) оказывает негативное влияние на озоновый слой атмосферы. Поэтому, если вы неравнодушны к вопросам экологии, то вам стоит покупать кондиционеры, работающие на хладагенте R-410. Что не разрушает защитные слои атмосферы.

На фото показана заправка кондиционера фреоном. Но необходимо помнить, что согласно так называемому Монреальскому протоколу использование фреона R-22 должно быть прекращено к 2030 году. И это очень важный момент. Так как чем меньше времени остается до указанного срока, тем менее целесообразно покупать кондиционеры, работающие на вредном хладагенте

На практике довольно редко кондиционер заправляют фреоном. Например, после ремонта, обслуживания, протечек. И в любом случае указанный хладагент (R-410) не нанесет вреда здоровью пользователей и их питомцев.

Как устроен принцип работы инверторного кондиционера

Особенность этого устройства в том, что компрессор включается один раз за все время работы кондиционера и находится в этом состоянии постоянно, изменяя количество оборотов в зависимости от нагрузки кондиционера. В свою очередь, обычный кондиционер (вкл/выкл) периодически включается и выключается без изменения скорости. Инвертор экономит электроэнергию и продлевает срок службы компрессора, так как работает без включения/выключения, а плавно меняет количество оборотов.

Инверторная модель будет дешевле любого другого кондиционера, если она проработает хотя бы несколько часов, не выключаясь.
Инверторная модель, как и обычный кондиционер, имеет два блока: внешний и внутренний. Наружный блок имеет компрессор, медные фреоновые трубы, вентилятор и конденсатор. Внутренний блок состоит из испарителя, вентилятора, заслонки, фильтра и специальной площадки для образующегося конденсата.

Устройство и принцип функционирования сплит-системы

Обычная классическая сплит-система состоит из двух модулей (блоков) – внешнего и внутреннего. Устройство внешнего блока сплит-системы вкл/выкл практически всегда одинаково.

Корпус испарителя

Схема работы устройства предусматривает наличие внутреннего блока, расположенного внутри здания, где необходимо поддерживать нужные параметры воздуха.

Основные элементы конструкции:

• Передняя панель в виде пластиковой сетки, обеспечивающей доступ воздуха. Он легко разбирается для обслуживания.
• Испаритель представляет собой теплообменник, в котором под каталитическим действием вентилятора происходит нагрев фреона и охлаждение воздуха.
• Фильтр грубой очистки: сетчатый с электростатическими свойствами. Собирает мелкий мусор, шерсть животных, крупные частицы пыли.
• Фильтры тонкой очистки: каталитические, бактерицидные, плазменные и др. его назначение – очищать воздух от болезнетворных микроорганизмов, пыли, пыльцы, улавливания дыма и неприятных запахов. Некоторые модели кондиционеров содержат два и более фильтра.
• Панель индикаторов – содержит световые диоды, которые показывают режим работы устройства, указывая на возможные неисправности.
• Вентилятор выполняет функцию обдува испарителя, имеет несколько скоростей.
• Плата управления расположена с правой стороны коробки. В нем находится центральный микропроцессор.
• Вертикальные и горизонтальные ламели осуществляют направление воздушного потока по желанию пользователя.
• Лоток: расположен под испарителем. Его назначение – собирать конденсат, образующийся на испарителе, сливать его с помощью сливного шланга.

Примечание! Полноценная работа системы невозможна без регулярной чистки и замены фильтров, ежегодного технического обслуживания оборудования.

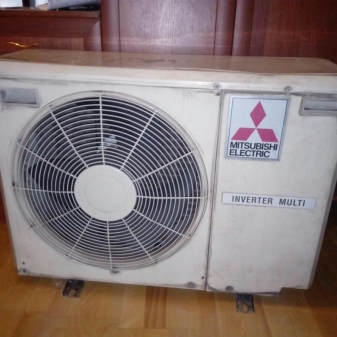

Внешний блок

Наружный блок включает в себя компрессор, конденсатор, четырехходовой клапан и капиллярную трубку. Все агрегаты имеют фильтр-осушитель, очищающий и осушающий хладагент от возможного попадания влаги в систему и разного рода загрязнений. В сплит-системах инверторного типа плата управления также находится во внешнем блоке, который также встречается в мульти-сплит-системах. Благодаря тому, что компрессор находится в наружном блоке, уровень шума кондиционера в квартире значительно ниже, чем на улице.
Размеры наружного блока могут различаться в зависимости от особенностей модели, а также марки.

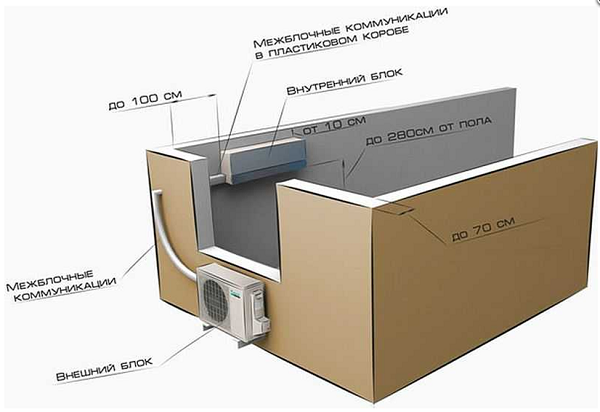

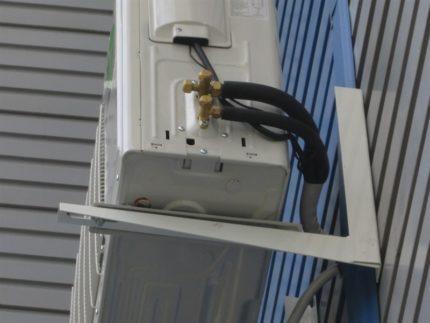

Соединение внутреннего блока с внешним происходит посредством фреоновых трубопроводов. Также имеется сливная линия и электрический кабель для питания внутреннего и наружного блоков.

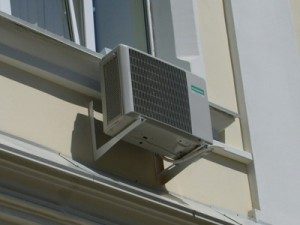

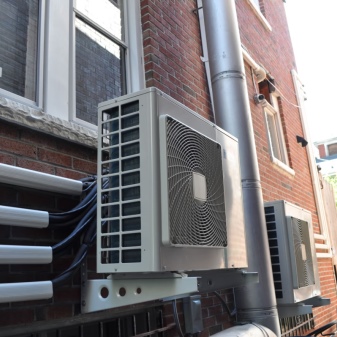

Наружный блок кондиционера всегда должен располагаться со стороны улицы. Он крепится к внешней стороне стены. Если кондиционер необходимо установить на достаточной высоте от земли, а смонтировать наружный блок обычным способом не представляется возможным, приглашаются альпинисты со специальным снаряжением и снаряжением. Без таких приспособлений невозможно установить наружный блок на высоком месте.

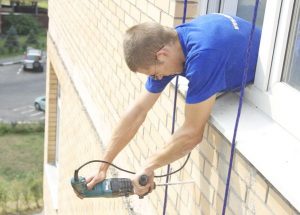

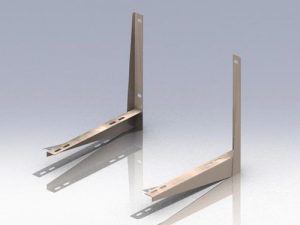

Кроме того, наружный блок можно устанавливать на кровле зданий, на балконах и лоджиях без остекления, открытых общих балконах или лестничных маршах с открытым выходом на улицу.

Наружные блоки часто поставляются в антивандальном корпусе, если его не предусматривает производитель, то блок, установленный на уровне первых этажей, может быть дополнительно помещен в специальный защитный короб из металлических прутьев. Для предотвращения скопления снега или дождевой воды, а также мусора над крайними блоками иногда устанавливают специальный наклонный навес.

Внутренний блок

Внутренние блоки сплит-системы существенно отличаются друг от друга. Во-первых, это зависит от производителя, то есть все внутренние блоки различаются по конструкции, во-вторых, блоки различаются по типу установки, и соответственно имеют существенное отличие не только в дизайне передней панели, но и в корпусе. В основном. Также внутренние блоки в зависимости от производителя, мощности и модели могут отличаться комплектующими, функциональностью и габаритными размерами.

Внутренние блоки сплит-системы могут быть следующих типов:

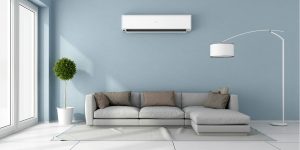

• настенные – предназначены для установки на стену;
• кассетные – размещаются в зоне подпотолочного пространства;

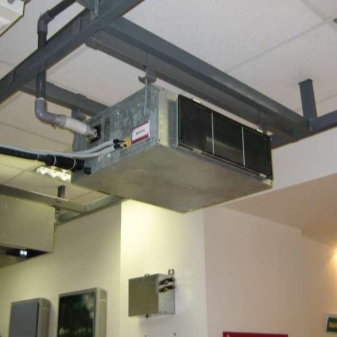

• канальный – устанавливается в зоне подпотолочного пространства с системой воздуховодов;
• напольно-потолочные – можно устанавливать как на пол, так и в зону под потолком;

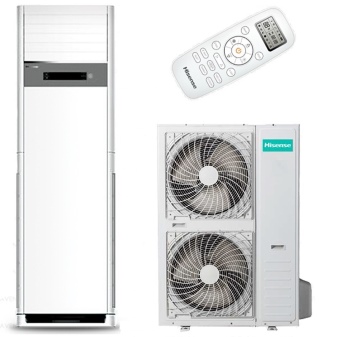

• колонные – устанавливаются на полу, имеют большие размеры по сравнению с другими типами внутренних блоков классических сплит-систем.

Работой внутреннего блока управляет электронная плата. Во внутреннем блоке установлены фильтры очистки воздуха, автоматика, испаритель и вентилятор для обдува теплообменника испарителя.
Основными функциями современных сплит-систем являются вентиляция, осушение, охлаждение, обогрев и поддержание заданной температуры воздуха в помещении.

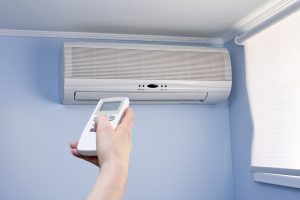

Управляется с помощью пульта дистанционного управления. Практически все современные модели сплит-систем оснащены пультом дистанционного управления. С его помощью не только включается и выключается прибор, но и управляются все функции: настройка температурного режима, включение таймера, планирование задач, включение всех режимов, предусмотренных конкретной моделью кондиционера.

Если в модели реализована функция «сижу», то, благодаря датчику температуры в пульте, кондиционер следит за температурой окружающего воздуха в помещении, и при достижении заданной пользователем температуры, команда поддерживает это.
На внутреннем блоке направление воздушного потока регулируется изменением угла наклона жалюзи.
Работа компрессора наружного блока регулируется постоянным контролем всех систем.

Стандартные размеры кондиционера

Сплит-системы бывают разных типов: бытовые, полупромышленные и промышленные. Широкий модельный ряд данного оборудования позволяет подобрать модель, оптимальную по размерам и дизайну для любого помещения.

В серии определенного производителя могут быть представлены кондиционеры малой, средней и большой мощности. Соответственно, их размеры будут разными.

Стандартные внутренние и наружные блоки имеют прямоугольную форму. Размер этих агрегатов характеризуется тремя величинами: шириной, высотой и глубиной. Домашние сплит-системы имеют небольшие размеры. Промышленные устройства более мощные, поэтому их величина больше.

Размеры внутреннего блока

Сегодня производители выпускают кондиционеры в разных вариациях внутреннего блока. Это влияет на соотношение длины, ширины и высоты устройства.

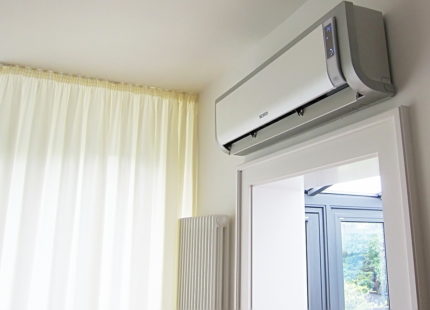

Чаще всего в квартирах устанавливают сплит-системы с прямоугольным внутренним модулем.

Прямоугольные кондиционеры очень популярны. Благодаря тому, что их форма вытянута, они не выглядят такими громоздкими, как квадратные сплит-системы. Кроме того, их можно разместить над окном или дверью

Минимальные габариты внутреннего блока сплит-системы представлены следующими значениями: высота 24-25 см, глубина — 18-19 см, ширина — 70-74 см. Некоторые фирмы выпускают настенные кондиционеры с внутренней глубиной модуля. 18 см разные зоны маленькой комнаты.

Ширина внутреннего блока бытового кондиционера средней мощности варьируется от 70 до 80 см. Системы до 90 см встречаются реже. Высота обычно 25-29 см. Среднее значение составляет 27 см, а глубина достигает 24 см

Максимальная высота настенного внутреннего блока 30-32 см, глубина 30 см, ширина 110-120 см.

Если внутренний блок имеет нестандартную форму, например, рассчитан на вертикальное расположение, то и размеры его будут другими. Компактный модуль крыши часто изготавливают квадратной формы. Его длина и ширина составляют 50-100 см.

Потолочные кондиционеры равномерно распределяют воздушные массы по всему периметру помещения. При этом исключается прямое попадание воздуха на человека. Это снижает риск простуды. Потолочные кондиционеры тоже тихие. Поэтому такие системы рекомендуется устанавливать разделенными на спальни

У колонных блоков сплит-систем, которые монтируются на пол, высота достигает 100-150 см, ширина и глубина соответственно 70 и 80 см. Благодаря таким габаритам модули колонн не размещаются в маленьких помещениях.

Если требуется устройство габаритов, отличных от стандартных, его, скорее всего, придется делать на заказ.

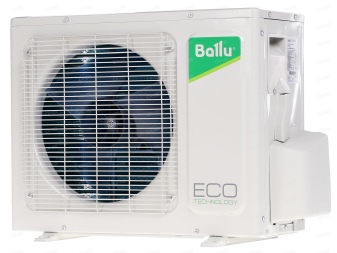

Размеры внешнего блока

На размеры наружных блоков кондиционеров влияет форма их исполнения. Внешний модуль может быть квадратным или прямоугольным. Самыми крупными частями этого агрегата являются радиатор и компрессор. Поэтому чем они больше, тем крупнее и мощнее будет устройство.

Сплит-системы мощностью до 2,7 кВт имеют высоту наружного блока 42-60 см. В среднем это значение находится на уровне 50 см. Ширина стандартного наружного модуля варьируется в пределах 66-80 см.

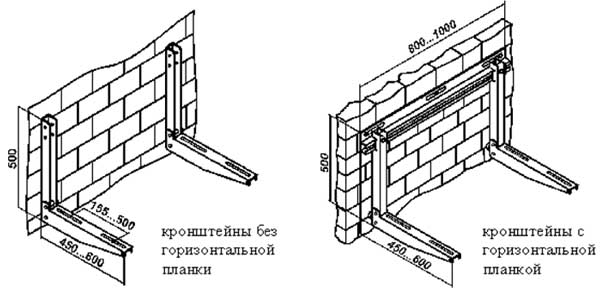

Наружный блок обычно размещают на расстоянии 15 см от стены здания, с учетом этого система выступает примерно на 42 см от облицовки дома

У кондиционеров средней мощности этот параметр равен 70 см, глубина малых наружных блоков сплит-систем – 23-30 см.

Устройства с более высокой производительностью оснащены внешним модулем большего размера. Его ширина может достигать до 86 см, высота – до 65 см, а глубина – до 32 см.

Размеры мобильных сплит-систем

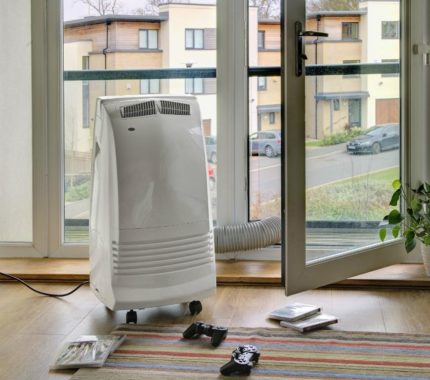

Популярны мобильные кондиционеры. Его конструкция аналогична настенным вариантам. Они также состоят из внутреннего и наружного блоков. Но ваше устройство немного отличается.

Компрессор находится во внутреннем модуле. Внешний блок содержит вентилятор и конденсатор.

Мобильный кондиционер не может охладить большую площадь. Он компактен по размеру и, следовательно, имеет низкую мощность. Поэтому такое устройство обычно устанавливают в небольших помещениях

Обе части мобильной системы перегородок оснащены небольшими колесами для удобства транспортировки. Модули такого оборудования компактны: их длина составляет 50-70 см.

Габариты

Частные лица, например, владельцы квартир и загородных домов, не гонятся за мощностью в несколько киловатт. Если не создавать в помещении «осенний холод» от 17 градусов, то температура 21-24 градуса летом считается для большинства людей относительно нормальной. Учитывается мощность кондиционера до 2,7 кВт. Так что средняя высота наружного блока составит всего полметра. Ширина блока – до 0,7 м, глубина – до 0,4 с учетом выноса устройства в подвесах с расстоянием до 10 см от стены 5 см, однако каждый производитель меняет эти цифры. Вес наружного блока в сборе составляет от 12 до 25 кг.

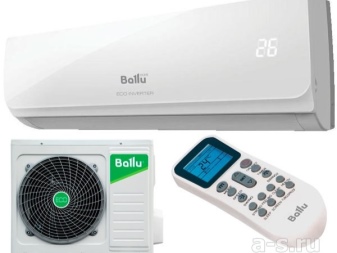

Самый маленький кондиционер – Ballu BSWI-09HN1. Модель не лишена основных блоков и узлов, необходимых для качественного охлаждения воздуха внутри дома. Подходит для помещения до 16 м2, потребляет всего 900 Вт при работающем компрессоре, поддерживает летом температуру 21-23 градуса, даже если за окном 35 градусов. Размеры наружного блока 70*28,5*18,8 см. Блок компактный, весит чуть больше пылесоса. Вы вряд ли найдете более компактную и легкую сплит-систему. Нет смысла производить внешние блоки сплит-системы меньше почтового пакета. Микрокондиционер уже часть экспериментаторов своими руками, хотя технологии уже отработаны.

Типы кондиционеров

Производители выпускают всевозможные кондиционеры, вкладывая в свой бизнес большие средства. В результате современный потребитель может выбрать любую модель по любым параметрам.

Кондиционеры сплит – системы

Сплит-системы отлично подходят для небольших комнат.

В ЗАМЕТКУ! По установке агрегаты делятся на напольные, оконные, настенные и потолочные кондиционеры.

Существует два типа таких устройств: системы разделения и системы многократного разделения. Настенные блоки сплит-системы состоят из двух блоков: малого внутреннего узла и большого внешнего модуля.

Внешнее устройство содержит самые громкие работающие устройства. Мульти-сплит-система образуется путем объединения нескольких внутренних блоков в один наружный блок. Это позволяет оптимально сохранить планировку дома.

Кондиционеры потолочного типа

В помещениях с большой площадью, как правило, выбирают агрегаты для установки на потолке. Его преимущество в том, что охлажденный воздух равномерно распределяется горизонтально по помещению, не воздействуя непосредственно на людей.

Массивный кондиционер потолочного типа практически незаметен и незаменим, когда требуется обширный обдув самых удаленных частей помещения, при этом длина струи у некоторых моделей достигает до 55 метров.

Существуют также канальные и кассетные потолочные кондиционеры. При этом первые устройства полностью скрыты за натяжным потолком или в швеллере, а второй вид – кассетные блоки в виде потолочной плиты размером 600×600 мм.

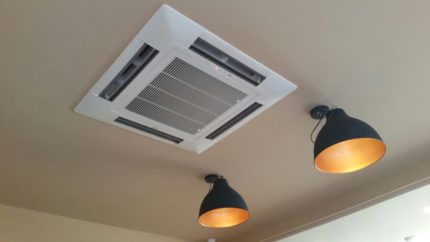

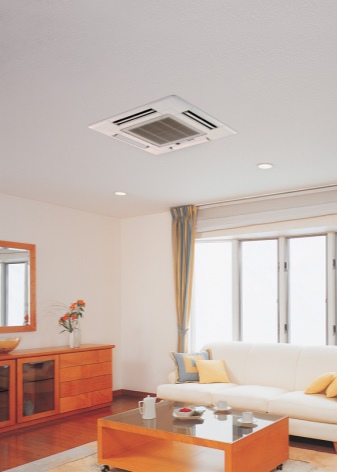

Кассетный

В виде кассеты внутренний блок соединяется с отсеками подвесного потолка Armstrong. Боковые стенки шкафа легко скрыть, если это позволяет расстояние между подвесным потолком и потолком. При этом в комнате легко сэкономить свободное пространство – стены свободны. Актуально для помещений с низкими потолками (2,5…3 м.

Преимущества:

• эффективное воздушное охлаждение сверху (сразу с потолка);
• менять режимы работы с помощью пульта дистанционного управления или настенной панели;
• спрятаться от посторонних;
• скачок напряжения

Кассетные внутренние блоки являются наиболее эффективными. Они являются обязательным атрибутом ресторанов или кафе, магазинов, офисов или торгово-развлекательных центров. Подходит для помещений, разделенных перегородками, где установка кондиционера в каждом из этих отсеков будет накладной.

Минусы:

• нужен натяжной потолок
• сложности при установке на заранее подготовленное место – потолок должен легко разбираться.

Инверторный

Такое устройство призвано экономить электроэнергию и увеличивать срок службы компрессора. Работа осуществляется не рывками при переключении режимов «включение-выключение», а непрерывно, но плавно и не с полной силой. Благодаря этой особенности двигатель не выходит из строя быстро. Скорость компрессора регулируется путем преобразования переменного тока в постоянный и наоборот, но с другой частотой.

Так работает инверторный кондиционер Важно! Добиться энергосбережения с такой установкой получится только в том случае, если пользоваться ею лишь время от времени. При непрерывной работе обычная установка будет эффективнее, поскольку не будет тратить дополнительную энергию на преобразование.

Напольный

Если невозможно установить обычную настенную модель (например, если помещение небольшое, а потому холодный поток будет падать прямо на людей), то используется напольная конструкция. Если речь идет о стационарном варианте, то он ничем не отличается от обычной сплит-системы, разве что внутренний блок ставится на пол, а не вешается на стену.

Мобильный

Модель отличается от стационарной тем, что все элементы системы расположены внутри одной коробки и не делятся на внешние и внутренние. Такие экземпляры имеют следующие характеристики:

1. Их можно свободно перемещать по комнате и размещать в подходящем месте;
2. Они маломощны, поэтому могут создать необходимые климатические условия только в небольших помещениях;
3. Шумные компоненты расположены внутри здания, а не снаружи, что приводит к высокому уровню шума при работе на полную мощность;
4. Конденсат, образующийся в процессе эксплуатации, собирается в специальную емкость, которую необходимо периодически опорожнять от скопившейся жидкости;
5. Отличный вариант для размещения на кухне, даче, при сдаче жилья или в частых командировках.

Канальный

Канальные кондиционеры предназначены для охлаждения целых этажей и зданий или группы офисов, расположенных рядом, нескольких квартир на одном этаже. Внутренние модули устанавливаются за подвесными потолками или прячутся на чердаке. Только вентиляционные отверстия каналов и устройств выступают наружу, распределяя нагнетаемый горячий и холодный воздух. Система каналов сложная.

Преимущества:

• скрыть устройства и каналы от глаз посетителей;
• сообщение с наружным воздухом в моменты, когда охлаждение выключено;
• снижение температуры до комфортных значений сразу в нескольких помещениях.

Недостатки канальной системы охлаждения:

• сложность монтажа, временные затраты;
• неравномерный перепад температур в разных помещениях.

Такая система занимает много места – каналы и блоки сложно спрятать в стене.

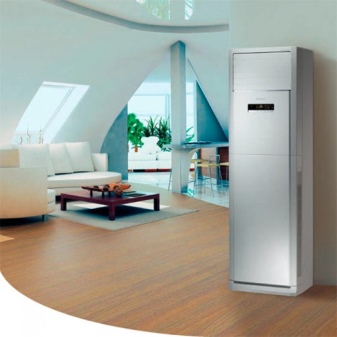

Колонный аппарат

Колонная система самая мощная из всех известных. Используется в коридорах и торговых центрах, на сотнях и тысячах квадратных метров территории. Блок колонн размещен в соседнем (техническом) помещении.

Такая система также не лишена недостатков:

• большая масса модуля колонны;
• сильный холод возле кондиционера.

Второй недостаток легко превращается в преимущество: в техническом помещении организована холодильная камера, где скоропортящиеся продукты нуждаются в экстренном охлаждении, для чего кондиционер включается на мощность выше средней и поддерживает температуру, близкую к стальной. Избыточный холод отводится в общее помещение с помощью приточно-вытяжной вентиляции.

Для автомобиля

Принцип работы такой системы ничем не отличается от комнатной. Также он способен формировать и поддерживать оптимальный микроклимат в салоне, дополнительно снижая влажность, устраняя неприятные запахи и очищая воздух. Самые современные модели оснащены ионизаторами и увлажнителями воздуха для повышения комфорта водителя и пассажиров.

Мобильный кондиционер для автомобиля

Сплит-система

Хотя система развязки состоит из внутреннего и наружного блоков, она принципиально не отличается от любого другого типа бытового потолочного кондиционера.

В случае внешнего блока расположены теплообменник, вентилятор и компрессор. Дополнительными элементами сплит-системы являются осушитель, расширительный клапан и соединительные трубы.

А также для подключения оборудования к электрической сети содержит необходимые пусковые и управляющие устройства.

Промышленные кондиционеры

Такие устройства предназначены для обслуживания помещений площадью более 350 метров, а потому имеют ряд особенностей, отличающих их от бытовых кондиционеров. Устройство прецизионного оборудования может быть различным.

Их часто устанавливают в домах, где необходим особый микроклимат для каждого помещения: торговые центры, банки, гостиницы. Промышленные кондиционеры делятся на следующие системы:

Многозонные устройства. Эти блоки кондиционирования воздуха VRF и VRV включают до 64 внутренних блоков и до трех наружных блоков. Суммарно они располагаются в коммуникациях протяженностью до 300 метров.

Для каждого внутреннего модуля допускается устанавливать отдельную температуру и обеспечивать свой микроклимат в каждом помещении. Погрешность заданной температуры составляет всего 0,05 градуса.

Чиллер-фанкойл. Устройства с этой системой отличаются тем, что внутри контура используется не фреон, а вода или антифриз. Центральный охлаждающий аппарат называется «чиллер», а теплообменные элементы называются «фанкойлы».

Контур чиллер-вентилятор 2

Преимущество такого агрегата в том, что расстояние между этими составляющими может быть любым, так как вода течет по обычным трубам.

Центральные и потолочные кондиционеры. Эти устройства разнообразны по своему действию. Они используются в виде теплообменных агрегатов, вентиляторов, очистителей и увлажнителей воздуха.

Центральным он называется потому, что воздушная масса обрабатывается во внутреннем блоке и затем движется по трубам по комнатам. Установка кондиционеров этого типа и проведение коммуникаций особенно сложны и требуют внешнего источника холода.

По возможности лучше выбирать потолочные моноблоки, которые легче монтировать.

Принципиальная схема работы оборудования

Вне зависимости от вида, типа и названия кондиционера процесс охлаждения воздуха всегда одинаков. Итак, после включения хладагент подается в испаритель. При этом его давление составляет 3-5 атмосфер, а температура находится в пределах 10-20°С.

Также в газообразном состоянии фреон передается в компрессор. А потом сжимается до 15-20 атмосфер. Также охлаждающая жидкость нагревается до 70-90°С.

На схеме в упрощенном виде показан принцип работы любого современного кондиционера. Итак, на рисунке видно, что хладагент, охлажденный в конденсаторе, поступает в регулятор расхода (ТРВ). Где его давление снижается, позволяя жидкости еще больше остыть. А затем хладагент транспортируется в испаритель, где и происходит основной процесс. То есть охлаждение воздуха при нагреве теплоносителя

После этого газ транспортируется к конденсатору, который активно приводится в движение вентилятором. В результате воздействия нагнетаемого воздуха с более низкой температурой фреон выделяет тепло, что приводит к его переходу в жидкое состояние.

Но все же его температура все же на 10-20°С выше, чем у окружающего воздуха. Эта проблема решается в тот момент, когда жидкость проходит через расширительный клапан. Где давление хладагента снова снижается до небольших 3-5 атмосфер. Это позволяет фреону еще больше остыть и быть готовым к новому циклу поглощения тепла, поэтому он возвращается в испаритель.

На рисунке показана принципиальная схема кондиционера. В этом случае агрегат, оснащенный испарителем, находится в помещении. А второй, с конденсатором, снаружи. Это позволяет сделать процедуру теплообмена максимально эффективной. Также в наружном блоке всегда размещается компрессор, который является самой шумной частью конструкции

В чем отличие кондиционера от сплит-системы

Кондиционер – это сложное техническое оборудование, предназначенное для создания и поддержания комфортного температурного режима в помещении любого назначения. Кондиционер может не только охлаждать воздух, но и нагревать его, если это предусмотрено производителем. Кондиционирование воздуха – это общая концепция климатического охлаждения. На сегодняшний день существует множество моделей кондиционеров.

Кондиционером можно назвать как воздухоохлаждающее устройство, например, оконный кондиционер или мобильный кондиционер, так и чиллер, мощное промышленное климатическое оборудование. Для более точного определения есть названия кондиционеров, например, сплит-система.

Сплит-система представляет собой кондиционер, состоящий из двух блоков: внешнего и внутреннего. В состав внутреннего блока входит система управления – автоматика, фильтры для очистки воздуха, вентилятор для обдува теплообменника испарителя и сам испаритель. Наружный блок включает в себя компрессор, конденсатор, четырехходовой клапан, капиллярную трубку и систему автоматики.

Домашняя сплит-система чаще всего устанавливается на относительно небольших площадях, например, настенная домашняя сплит-система предназначена для создания оптимального микроклимата в помещениях площадью от 10 до 70 м2 в зависимости от мощности оборудования. Поэтому такие сплит-системы чаще всего устанавливают в квартирах или небольших офисах.

Один внутренний блок может поддерживать температуру в одной комнате, если вам нужно поддерживать температуру в нескольких комнатах одновременно, для этого существуют мульти-сплит системы. Такая система предполагает одновременное подключение нескольких внутренних блоков к одному наружному.
Существуют и другие виды сплит-систем, которые больше подходят для больших и просторных помещений: торговых центров, ресторанов, бизнес-центров и т д. Все эти сплит-системы также имеют внутренний и внешний блок, отличаются они только внутренним и наружным блоком, производительность. Внутренние блоки делятся по типу установки: кассетные, канальные, колонные, напольно-потолочные, колонные.
Сплит-системы могут отличаться по опциям и возможностям, в зависимости от модели и производителя. Например, сплит-системы могут иметь разное количество фильтров очистки воздуха. Количество режимов также может различаться: в некоторых кондиционерах есть следующие популярные режимы: «Сидеть», ночной режим, самоочистка, автоперезапуск, автоотключение, самодиагностика, турборежим, умная разморозка и др.

Функциональные возможности кондиционеров

Многие потребители считают, что устройство кондиционирования воздуха позволяет использовать устройство только для охлаждения воздуха в жаркую погоду. Зная, как работает кондиционер, вы сможете пользоваться многими функциями устройства.

Основные режимы

Охлаждение: Устройство включается при повышении температуры выше установленных параметров. Работает в диапазоне +1-30˚С с точностью до 1˚. В инверторных установках — до 0,5˚.

Отопление – в таком режиме работают двухконтурные сплит-системы с заявленной функцией. Температура воздуха нагревается до заданной, равномерно распределяя воздух по всему объему помещения. Функция удобна в межсезонье, когда отключено центральное отопление, во влажную летнюю погоду.

Вентиляция: В этом режиме компрессор и вентилятор удаленного блока выключены. Равномерно распределяет воздух, не дает теплу концентрироваться у потолка зимой.

Сушка — режим работы без повышения или понижения температуры. Его включают в зданиях с повышенной влажностью для предотвращения появления плесени, заплесневелого воздуха.

Фильтрация: фильтр грубой очистки задерживает объекты, видимые невооруженным глазом. Его убирают каждые 14 дней с помощью пылесоса. Фильтры тонкой очистки: очищают воздух от дыма, пыли, вирусов и бактерий. Такие фильтры не подлежат очистке, их необходимо менять каждые 2-3 месяца.

Дополнительные функции

Увлажнение – снижение уровня влажности ниже 50% негативно сказывается на состоянии кожи человека, возникает сухость глаз и першение в горле. Производительность аппаратов — 400-600 мл/час.

Достижение заданных параметров влажности достигается:

• Установка парогенератора;
• Ультразвуковое увлажнение, подача воды пополняется за счет стекающего в дренажную систему конденсата;
• Демпферный элемент, встроенный в наружный блок, собирает конденсат из кассеты для соли.

Ссылка! Новатор в установке увлажнителей в системах климат-контроля – японская компания Daikin.

Дополнительная очистка. В сплит-системах устанавливается один или несколько фильтров тонкой очистки, которые улавливают частицы размером менее 2 микрон.

Типы фильтров:

1. Древесный уголь (древесный уголь): изготовлен из кокоса. Устраняет испарения, неприятные запахи, пыль.
2. Фотокаталитический – состоит из ультрафиолетовой лампы и основы, покрытой оксидом титана с каталитическими свойствами. Он расщепляет органические вещества на оксиды углерода и воду.
3. Плазменный ионизатор, создающий напряжение 4800 В. Расщепляет запахи, микроорганизмы, мелкие частицы, осевшие на поверхности фильтра.
4. Антибактериальный: содержит вещества природного происхождения: кахетин, вассабс.
5. Ферментативный – содержит биологически активные вещества, уничтожающие болезнетворные микроорганизмы.
6. Фильтр с ионами серебра – разрушает оболочки бактерий, уничтожая их. Элемент наносеребра генерирует ионы.
7. Электростатический – создает электромагнитное поле, которое заставляет заряженные частицы оседать на поверхности фильтра.

В заметке! Panasonic и Samsung первыми начали массовое производство многокаскадных сплит-систем.

Смешивание воздуха: Частичная замена воздуха сопровождает работу оконных и канальных кондиционеров. Гибкий воздуховод, имеющийся в различных сплит-системах, обеспечивает поступление свежего воздуха, уменьшая количество углекислого газа.

Инверторы – принцип работы кондиционера: они не выключаются при достижении нужных параметров, а плавно переходят в режим пониженной мощности. Это предотвращает колебания температуры и снижает потребление энергии.

Работа на пониженном — модели в зимнем исполнении (со сливным подогревом и выносным блоком) способны обогревать в мороз t -20-25˚С. Производительность труда низкая.

Ионизация воздуха. Недостаток отрицательно заряженных аэроионов негативно сказывается на здоровье. Отмечается снижение работоспособности, вялость, утомляемость. Очень удобно, когда устройство интегрировано в блок климат-контроля.

Ссылка! Чаще всего ионизаторы встречаются в линейках производителей – Panasonic, Mitsubishi.

Преимущества и недостатки кондиционеров

Если вы собираетесь купить кондиционер или сплит-систему, вам будет интересно узнать плюсы и минусы.

Плюсы от устройства

Главное преимущество кондиционеров в том, что они создают в помещении микроклимат, подходящий для одного человека. Это, в свою очередь, повышает продуктивность, улучшает настроение и самочувствие.

Поэтому основным преимуществом этого кондиционера является создание благоприятных условий для работы или отдыха. Основная задача таких агрегатов – понизить температуру в жаркое время года, а в холодное – нагреть воздух.

Также установка кондиционеров в сервисных центрах или интернет-залах позволяет избежать преждевременных поломок компьютерной техники из-за перегрева.

А также некоторые модели таких агрегатов могут выполнять еще несколько полезных функций:

1. Очистка воздушного пространства от неприятных запахов. Например, оконные кондиционеры часто устанавливают на кухне и в ванной.
2. Увлажнение или осушение воздуха в помещении.

Минусы устройств

Однако неправильное использование кондиционера может нанести определенный вред здоровью человека:

• Существует вероятность того, что на этих устройствах могут размножаться вредные бактерии.
• Климатическое оборудование способствует распространению вирусов.
• Кондиционеры, пропуская через себя воздух, убивают в нем полезные элементы.
• Компрессоры шумят во время работы.

На самом деле в большинстве случаев это относится к мифам, и подобные утверждения не соответствуют действительности. Во избежание неприятных явлений не стоит находиться под струей холодного воздуха.

Систематическая чистка агрегата и его профилактическое обслуживание помогут предотвратить неправильную работу устройства. И если соблюдать эти элементарные правила, кондиционер создаст в помещении приятный микроклимат, который так необходим человеку для приятного отдыха и плодотворной работы.

Критерии выбора

Представление об устройстве устройства и его возможностях позволяет выбрать наиболее подходящий климатический агрегат. Что лучше: кондиционер или сплит-система?

Преимущества моноблока:

• Простая установка;
• Неприхотлив в использовании;
• Мобильность;
• Сниженная цена.

Минусы эксплуатации:

• Малая мощность – до 4 кВт;
• Громоздкий и непрезентабельный внешний вид;
• Меньшая эффективность в работе;
• Шум при работе до 50 дБ;
• В поддоне скапливается конденсат, его необходимо периодически удалять.
• За счет установки оконных кондиционеров уменьшается естественное освещение в помещении.

Такие устройства идеальны, когда нужно создать комфортные условия на два-три жарких месяца в помещениях с небольшой кубатурой: в малогабаритных квартирах, на даче. Устройства легко транспортировать. Для подключения устройства не требуется особых навыков и времени.

Как работает сплит-система (преимущества):

• В меру тихая работа (до 30 дБ);
• Мощность 7 кВт и выше;
• Энергоэффективность, высокая эффективность;
• Наличие ночного режима, регулировка заданной температуры и влажности, дистанционное управление с пульта;
• Возможность направить воздушный поток в нужном направлении;
• Широкий ассортимент двухмодульных устройств позволяет выбрать подходящую модель.

Внутренний блок выглядит эстетично, хорошо вписывается в любой интерьер. Устройство может работать в различных режимах: охлаждение, нагрев, сушка, усиленная очистка, ионизация.

Преимущества кондиционеров инверторного типа особенно очевидны:

• Работает без отключения, перепадов температуры нет;
• Уровень мощности регулируется автоматически;
• Небольшое количество пусковых токов гарантирует длительный срок службы устройства, возможность установки в зданиях с плохой электропроводкой.
• Экономия энергопотребления 20-25%;
• Бесшумная работа позволяет устанавливать инверторы в спальнях, детских комнатах.

Недостатки сплит-систем:

• Монтаж оборудования должен производиться специалистом, стоимость работ может достигать одной трети цены агрегата;
• Требует регулярного обслуживания, чувствителен к скачкам напряжения;
• Стоимость гораздо выше.

Климатические установки с двумя блоками приобретаются для круглосуточной работы в летнее и межсезонье. Двухмодульные системы приобретаются в квартиры, где проживают аллергики, часто болеющие дети.

Принцип работы сплит-системы кондиционера позволяет установить комфортные погодные условия для проживания в любое время года. Разнообразие функций удовлетворяет любой запрос пользователей.

Особенности монтажа и правила эксплуатации

Процесс установки сплит-системы относительно прост, но неопытным мастерам все же стоит доверить эту миссию профессионалам, знакомым с работой холодильного оборудования. Обычно сначала устанавливаются внутренний и наружный блоки, в стене проделывается отверстие, и устройства соединяются трубой.

Для нормальной работы сплит-системы ее фильтры необходимо регулярно очищать от загрязнений. Избегайте чрезмерного нагрева оборудования, скачков напряжения и электромагнитных помех

Самая важная часть – заправка системы фреоном. Даже если все остальные работы хозяин квартиры проделал самостоятельно, пусть этот этап сделает опытный мастер, практика показывает, что так надежнее.

Неправильный монтаж может значительно снизить эффективность работы кондиционера, а также является наиболее частой причиной выхода из строя данного оборудования.

Очень важно правильно выбрать место для внутреннего блока. Если холодный поток будет направлен на близлежащую поверхность, оборудование будет работать неправильно, а охлажденный воздух будет неравномерно распределяться по объему помещения. Работа наружного блока часто сопровождается появлением конденсата.

Место для внутреннего блока сплит-системы следует выбирать таким образом, чтобы не было препятствий для свободного движения воздушных масс, проходящих через его корпус

Нужно позаботиться об удалении этой влаги специальной трубкой, чтобы вода не стекала по стене. Если сплит-система установлена ​​правильно, остается обеспечить ее нормальную работу. Температуру охлаждения рекомендуется устанавливать в пределах 21-23 градусов.

Допустимы и более низкие температуры, но такой режим работы создает дополнительную нагрузку на систему. Кроме того, слишком большая разница между температурой внутри и снаружи здания может иметь нежелательные последствия для здоровья.

Внутренний блок лучше установить таким образом, чтобы он не подвергался прямому воздействию солнечных лучей.

Сверление наружной стены при монтаже сплит-системы осуществляется с помощью специального оборудования, например, устройства для алмазного сверления в бетоне

Помимо опасности перегрева существует вероятность того, что яркий свет будет мешать сигналу светодиода. Для увеличения ресурса системы лучше закрывать окна и двери во время ее работы. То да, периодически надо проветривать дом или удобно приобрести модель, которая забирает воздух с улицы.

Оборудование должно быть защищено от чрезмерного теплового или электромагнитного воздействия. Фильтры следует очищать каждые шесть месяцев. Наружный блок должен быть защищен от непогоды.

Перенапряжения опасны для оборудования, если разница между номинальным и фактическим значениями превышает 15 % от нормативного.

Кондиционер с тепловым насосом

Если сплит-система оборудована тепловым насосом, то зимой ее можно смело использовать для обогрева помещения. Некоторые покупатели ошибочно полагают, что для этого внутренний блок кондиционера оснащен ТЭНами, что совершенно неверно. По сути, такой кондиционер имеет четырехходовой клапан и систему управления, которая как бы реверсирует процесс охлаждения.

Устройство охлаждает уже не помещение, а улицу, то есть работает как тепловой насос воздух-воздух. Чтобы понять, как можно обогреть помещение холодным наружным воздухом, необходимо изучить работу теплового насоса. В работе этого агрегата также используется способность хладагента (все того же фреона) нагреваться до низких температур.

Хотя наружный воздух остается холодным, он содержит некоторую тепловую энергию с низким потенциалом. Хладагент поглощает эти небольшие фрагменты энергии, концентрирует их, проходит через нагнетающий компрессор и выпускает их в воздух помещения. Потоки воздуха нагреваются и распространяются по комнате.

В результате обогрев осуществляется с очень низкими энергозатратами. Такой вариант считается выгодным и безопасным видом жилья. Стоит отметить, что принципы работы сплит-системы и теплового насоса очень похожи. Однако не стоит рассматривать тепловой насос, встроенный в сплит-систему, как основной способ обогрева помещения, скорее это вспомогательная опция.

При покупке устройства нужно внимательно изучить условия эксплуатации и технические характеристики устройства. Тепловой насос эффективен в южных широтах теплой зимой при температуре +5…-15 градусов. При -20 нагрев практически невозможен.

Охлаждение помещения зимой

Так называемый «зимний комплект» предназначен исключительно для охлаждения закрытых помещений с интенсивным тепловыделением зимой: серверных, аппаратных и т.п. Когда комната остывает, наружный блок нагревается, не давая ему замерзнуть. «Зимний комплект» обычно состоит из контроллера управления вентилятором (отключает постоянный режим вентилятора и включает его при нагреве конденсатора), подогрева дренажной линии и, в редких случаях, подогрева картера компрессора перед пуском.

Использование сплит-системы при высоких уличных температурах

При высоких температурах наружного воздуха для конденсации фреона в наружном блоке требуется более высокое давление. Верхнее значение давления и температуры ограничено критической точкой хладагента. Для R-410A критическая точка соответствует +72 °С, значит, максимальная температура такой сплит-системы составляет примерно +45-50 °С. Для R22 критическая точка соответствует +96 °С, значит, максимальная температура составляет примерно +65-70 °С. Такие высокие температуры воздуха могут быть достигнуты при неправильной установке наружного блока на зеркале крыши здания или торгового прилавка.

При повышении температуры наружного воздуха компрессор должен работать при большей разнице давлений на входе и выходе, а из-за большей разницы давлений капиллярная трубка пропускает больше фреона, она же должна прокачивать больший объем газа. Следовательно, компрессор должен выполнять больше работы и потреблять больше тока. В результате он перегревается и отключается электроникой или термореле тока. Обычно сплит-системы рассчитаны на максимальную температуру +35-40°С.

В некоторых случаях для работы сплит-систем при экстремально высоких температурах используются нештатные режимы работы. Поэтому, если массовый КПД капиллярной трубки значительно уменьшить, компрессор сможет обеспечить большую разницу давлений на входе и выходе при меньшем объеме перекачиваемого газа. Для этого значительно уменьшается объем загружаемого в систему фреона, в результате чего по капиллярной трубке вместо жидкости проходит газожидкостная смесь. Общая циркуляция вещества по всему контуру снижается, а разделенная система остается работоспособной со значительным снижением производительности. Конечно.

Выбор места

Наличие двух и более блоков климатического оборудования предусматривает выбор места для каждого из них. Перед началом монтажных работ потребуется сопроводительная документация.

Нужно ли разрешение на установку кондиционера

Конструктивно кондиционер представляет собой систему с внутренним и наружным блоком, которая монтируется на фасаде.

Многоэтажное здание, основанное на ст. 246 ГК РФ является общим имуществом с правом распоряжения всеми собственниками. Установка оборудования без согласования является нарушением:

• прибор шумит, гудит, нарушает покой соседей;
• конденсат может повредить фасад здания или попасть на балкон снизу;
• общий блок закрывает вид или вид и окна;
• есть риски трещин в стенах, короткого замыкания в электропроводке и возгорания.

На основании пункта 1 ст. 25 Установка ЖК сплит-системы рассматривается как реконструкция или дооснащение установок. В п. 3.5.8 Постановления №170 сообщается о недопущении установки кондиционеров без разрешения управляющей компании и соседей. Согласие или отказ можно получить только после собрания жильцов дома.

Важно! Жители частных домов могут приступить к установке сразу после покупки устройства.

Разрешение требуется, если:

• монтажные работы ведутся перед многоэтажкой;
• пользователь живет в доме, имеющем ценность с точки зрения истории и культуры;
• сплит-система расположена над тротуарами;
• нет специальных ограждений у оконного проема, где находится агрегат.

Важно! Управляющая компания не имеет права аренды кондиционеров. Изобразительное искусство. 330 УК считает такие действия произвольными. Демонтаж устройств осуществляется только по решению суда.

Выбираем место для внутреннего блока

Монтаж внутреннего модуля кондиционера осуществляется вручную, чтобы потоки холодного воздуха не вызывали дискомфорта. Разрешается размещать его над изголовьем дивана, сбоку и за рабочим местом. Строительные нормы определяют порядок размещения внутреннего блока:

• от конструкции до потолка – не менее 15 см;
• от модуля до правой или левой стены не менее 30 см;
• от блока до пола – 280 см, но для квартир на первом этаже наружный блок монтируется на одном уровне или ниже внутреннего;
• от препятствия движению воздушных потоков — не менее 150 см;

Наконечник! В комнате с диваном и телевизором кондиционер лучше разместить над диваном.

Куда определить наружный блок?

Внешний модуль располагается возле оконного проема или на открытой лоджии. Если балкон застеклен, то блок кладут на забор с хорошей несущей способностью или на фасад. Жителям 1 и 2 этажей следует определить место для уличного модуля как можно дальше от прохожих. На 3 этаже и выше допускается размещение устройства под окном или сбоку.

В частном доме наружный блок размещают на стене с высокой несущей способностью. На вентилируемых фасадах организуют специальное крепление или кладут блок на цоколь.

Определение расстояния между блоками

Максимальная длина пути между модулями составляет 6 м, при ее превышении потребуется дополнительный впрыск фреона. При размещении внешнего и внутреннего модуля на расстоянии 1 м пробег не должен превышать 5 м, излишек системы формируется в кольцо и размещается за блоком.

Интересно знать! Производители указывают разные максимальные расстояния между блоками. Для техники Daikin она составляет 1,5-2,5 м, для Panasonic – 3 м.

Требования к монтажу внутреннего блока

Перед установкой блока в помещении проверьте расположение скрытых кабелей и труб. Выбрав безопасное место, с учетом параметров, указанных производителем, разметьте места установки креплений. Проверить расположение опорных элементов уровнем. Они должны быть установлены строго горизонтально.

При установке внутреннего блока обратите внимание на нижнюю часть пластины, так как она имеет защелки. Они держат кузов, поэтому крепление этой детали должно быть жестким, без зазоров.

Требования к монтажу наружного блока

Если квартира расположена выше первого этажа, монтируйте наружный блок кондиционера с помощью альпинистского снаряжения.

Для безопасной работы системы установите дренажную трубу ниже силового кабеля. В таком положении конденсат, образующийся при работе кондиционера, не будет попадать на кабель, что может привести к короткому замыканию.

Виды кронштейнов

Кронштейны для устойчивой установки кондиционеров имеют горизонтальные элементы, на которые устанавливается устанавливаемый блок и фиксируется от самопроизвольного смещения, и вертикальные части, которые прижимаются к стене. Предусмотрены отверстия для легкой фиксации.

В большинстве случаев кронштейны выглядят как Г-образные детали, которые используются парами. Отличия обычно связаны с формой используемых при изготовлении профилей и наличием дополнительных элементов, предназначенных для усиления конструкции.

Важно! Для производства опор, используемых на открытом воздухе, используется нержавеющая или обычная конструкционная сталь с антикоррозийной обработкой.

Кронштейны из уголка

Этот простейший вид крепления осуществляется перпендикулярной сваркой уголков с толщиной полки не менее 2 мм. Он выдерживает умеренные нагрузки, но со временем вибрация негативно сказывается на прочности шва.

Кроме того, случайное повреждение антикоррозийного покрытия может привести к быстрому снижению прочности изделия и изменению его конфигурации.

Конструкции из П-образного профиля, соединенного болтами

Такие крепления более надежны за счет наличия дополнительных ребер жесткости и виброустойчивых болтов. Крепеж из оцинкованной стали долго не подвергается коррозии и может быть заменен на новый при подозрении на повреждение.

Кронштейны наружного блока

Кронштейны из П-образного профиля с дополнительным усилением

Эта конструкция похожа на предыдущую, но имеет несколько вытянутые вертикальные элементы, к которым под углом крепится дополнительный рычаг. Он придает всей системе абсолютную жесткость и дает возможность нагружать ее достаточно тяжелым грузом.

Кронштейны из П-образного профиля, скрепленные горизонтальной планкой

Такие устройства, помимо всех положительных качеств описанных выше моделей, еще и устойчивы к горизонтальному смещению и легко монтируются на стену. Их можно устанавливать под самое дорогое и ответственное оборудование.

Для информации! Наличие продолговатых отверстий в горизонтальных полках кронштейнов делает их подходящими для установки под кондиционеры любой марки.

Важные рекомендации

При установке обязательно помните о следующих правилах:

• Наличие свежего воздуха. Нельзя монтировать наружный блок в закрытом помещении без доступа воздуха и/или с ограниченным его подводом (застекленная лоджия). Такая ошибка приведет к перегреву и поломке ККБ.
• В процессе эксплуатации потребуется периодически менять охлаждающую жидкость. Для этого клапаны должны быть расположены таким образом, чтобы мастер мог свободно и без риска заменить их. У большинства моделей клапан расположен с левой стороны.
• Необходимо предусмотреть грамотный отвод конденсата, чтобы он не попадал на стены, козырек или тротуар.
• Крепления необходимо монтировать на несущие конструкции, которые должны быть рассчитаны на нагрузку в несколько десятков килограммов. Нельзя закреплять кронштейны на пенобетонных стенах, на внешнем декоративном слое облицовки или на слое утеплителя.
• Расстояние от стены до агрегата должно быть не менее 10 см. Это расстояние обеспечит вентиляцию и снизит риск перегрева устройства. Расстояние от стены до внутренней стенки агрегата не должно быть слишком большим. На скрытую стену блока не могут попадать прямые солнечные лучи.
• При прокладке соединительных линий следует избегать большого количества изгибов, так как они вызовут уменьшение необходимого расхода хладагента, что снизит КПД кондиционера.
• Рекомендуется оборудовать карниз, защищающий наружный блок кондиционера от прямого попадания влаги.

Крепление к стене осуществляется с помощью специальных кронштейнов, которые обычно входят в комплект поставки. Он имеет вид многосекционного профиля, изогнутого под углом 90 градусов. В нем есть несколько отверстий: одно для крепления к стене, другое для крепления устройства. Несущая способность кронштейнов в несколько раз превышает вес кондиционера, поэтому их использование обеспечит безопасность и надежность.

Обслуживание и ремонт

Необходимо регулярно чистить кондиционер и проводить профилактическое обслуживание, чтобы обеспечить исправность всех систем. Почистить фильтр можно самостоятельно, ознакомиться с моделью устройства или вызвать специалиста, который разберется с ним за 30-60 минут.
Если сломался кондиционер, не чините его самостоятельно, позвоните в сервисную службу и опишите проблему. Иногда поломки устраняются в течение нескольких часов на месте. Например, если сплит-система отключается из-за перегрева после длительного периода работы, скорее всего, перегревается компрессор или загрязнился радиатор. Проблема решается чисткой решетки.
Если агрегат не работает на полную мощность, проверьте воздушные фильтры. Возможно, их нужно почистить.

Неисправности кондиционеров

Актуальное климатическое оборудование оснащено функцией предупреждения о возможных поломках. Необходимо только расшифровать диагностическую информацию.

Забился воздушный фильтр

Об этом свидетельствует значительное ослабление потока воздуха, выдуваемого из кондиционера.

С определенной периодичностью фильтр необходимо промывать под проточной водой, в результате чего его рабочие качества восстановятся.

Если даже после чистки фильтра ситуация не изменилась, осмотрите испаритель: возможно, на нем тоже скопилось много пыли.

Вышел из строя компрессор

Некоторые пользователи пытаются прогревать кондиционер даже тогда, когда температура на улице опускается ниже +5 градусов, хотя их компрессор на это не рассчитан (это не относится к некоторым спецмоделям). В результате привод выходит из строя. Чтобы устройство можно было использовать даже в холодном климате, необходимо установить компрессорную систему обогрева.

Гидроудар

Причина этого явления заключается в том, что хладагент поступает в компрессор в жидкой форме, а затем превращается в газ в испарителе. При этом последний может быть поврежден.

Фреон не успевает испаряться из-за переохлаждения, что может быть связано с двумя причинами: включение прибора в морозную погоду и засорение фильтров пылью (теплый воздух из помещения хуже продувает испаритель).

Если вам нужно обогреть гараж или загородный дом, то нет необходимости покупать красивый и новый обогреватель. Сделать обогреватель можно своими руками. В этой теме есть инструкция по сборке.

Схемы подключения радиаторов отопления описаны в следующем материале.

Агрегат не включается

Это самая распространенная поломка кондиционера и наверняка с ней сталкивались все пользователи. Эти проблемы обычно связаны с электрической частью:

• Устройство не подключено.
• Неисправный командный чип.
• Нет связи между наружным и внутренним блоками.
• Панель управления не работает.
• Сработала автоматическая защита.
• Неправильное переключение при сигнализации.

И, наконец, устройство может выйти из строя из-за банального износа деталей.

Отключение сплит-системы после непродолжительной работы

Это явление возникает из-за перегрева компрессора, а также выхода из строя реле защиты. Блок нагревается из-за загрязнения радиатора наружного блока.

В таких случаях следует проводить профилактическую чистку гриля. А также после заправки может нарушиться баланс в контурах радиатора и конденсатора.

Течь конденсата из внутреннего блока

Летом владельцы кондиционеров могут заметить переполнение резервуаров для конденсата. Причиной этого может быть замерзание теплообменника, который необходимо утеплить. Если в местах соединений появились протечки, то нужно подтянуть гайки. Если сливная трубка забита грязью, ее также следует прочистить.

Кондиционер работает не на полную мощность

Такая неисправность возникает в основном летом. Устройство при работе потребляет большое количество энергии, но не может обеспечить необходимый температурный режим. Причина здесь чаще всего кроется в грязных воздушных фильтрах.

ВНИМАНИЕ! Тонкие очистители, озонаторы, лампы ультрафиолетового света хоть и улучшают воздух, но при этом существенно влияют на стоимость агрегата.

Запахи

Если на приборе стал появляться неприятный запах, причин тому несколько. В случае появления запаха гари нужно проверить проводку и делать это рекомендуется в сервисных центрах.

Когда от запаха исходит влага или плесень, значит, внутри мебели образовалась колония бактерий. Избавиться от него можно с помощью противогрибковых препаратов.
