Составные части смесителя для ванной и кухни: устройство водопроводного крана

Сфера применения в бытовом хозяйстве

Владелец квартиры в многоэтажке, владелец индивидуального дома сталкивается с шаровыми кранами в следующих видах коммуникаций:

• Шаровые краны отвечают за перекрытие общих линий горячего и холодного водоснабжения в квартирах, их устанавливают рядом с водомерами возле канализационных труб.
• С помощью шаровых кранов холодную воду перекрывают и подают в смеситель, унитаз, размещая их на трубах перед гибким соединением.
• Также устанавливаются краны для закрытия и подачи воды в стиральные, посудомоечные машины.
• На любой линии газоснабжения перед плитой или другим газопотребляющим устройством устанавливается запорный газовый кран.
• В системах отопления важную роль играют краны, с их помощью сливают и заливают теплоноситель, перекрывают поток жидкости перед водогрейным оборудованием и котлами, радиаторами теплообмена, циркуляционным насосом, расширительным бачком и другими узлами, чтобы их можно ремонтировать, обслуживать или заменять без осушения рабочей среды.
• В системах индивидуального водоснабжения с помощью кранов отсекается подача воды в магистральную сеть дома, отсекается от трубопровода различное оборудование, подается вода для поливки растений.

Рис. 3 Основные части и физические характеристики типичного крана

Какое устройство у смесителя для ванной в зависимости от вида

Смеситель для ванной – это элемент, который регулирует поток и температуру воды, вытекающей из крана. В его функции входит перенаправление потока воды из крана в душ. Но стоит помнить, что смесительное устройство, как и другие виды устройств, не застраховано от разного рода поломок, поэтому важно знать, как работает механизм этих устройств в зависимости от их типа.

Если предварительно изучить особенности устройства смесителей для ванной с душем, ремонт этих устройств, то все поломки можно устранить своими силами, не прибегая к помощи профессионалов. Но прежде чем приступить к изучению, стоит узнать, какие бывают виды этих изделий:

• однорычажный;
• два клапана;
• с термостатом;
• с сенсорным управлением.

Двойной клапан
Однорычажный
Сенсорный
С термостатом

Однорычажные

Устройство однорычажного или многорычажного смесителя отличается наличием ручки, благодаря которой регулируется напор воды и выбирается температура.

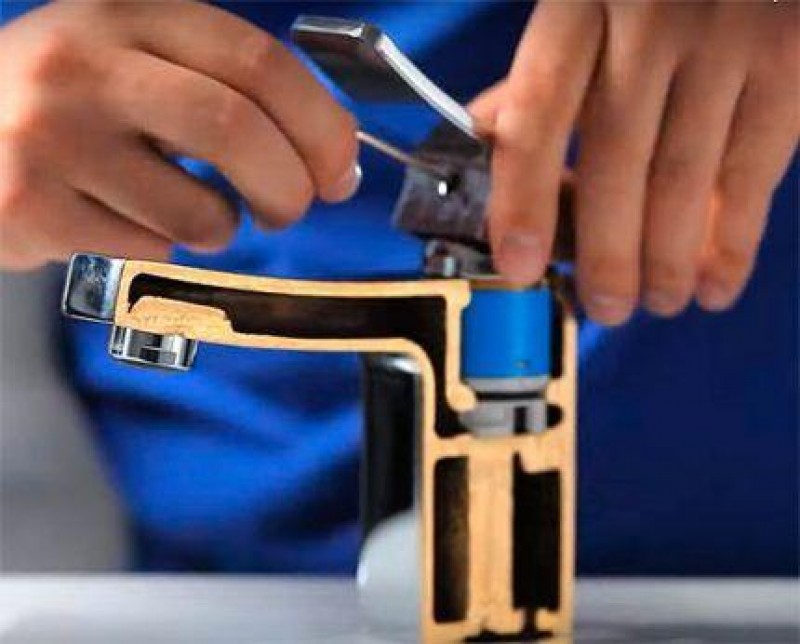

Однорычажный смеситель

Особенности этого продукта:

• рабочий процесс рычага происходит за счет его подъема и опускания. Когда рычаг поднят, давление воды увеличивается;
• поворотом ручки вправо или влево устанавливается нужная температура воды;
• при опускании обеспечивает полное перекрытие водой.

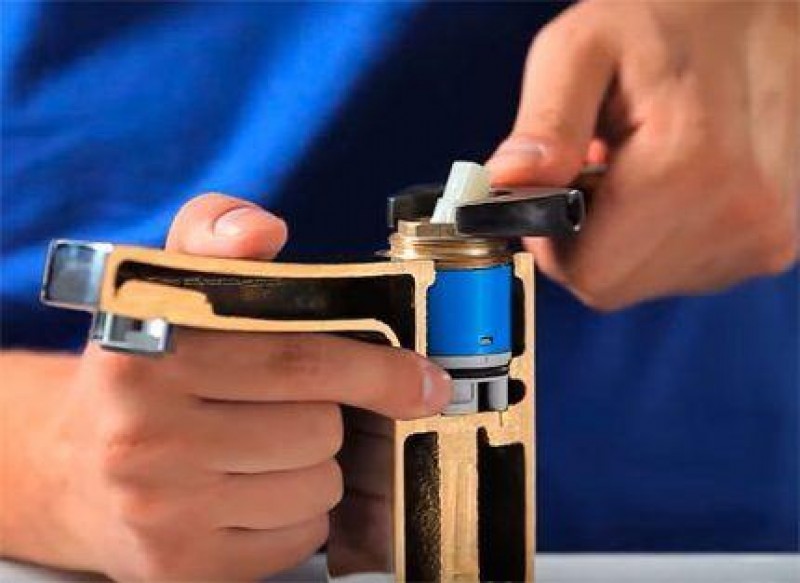

Однорычажный смеситель доступен в нескольких вариантах: с шаровым или керамическим картриджем.

Керамический
Мяч

Название «шар» происходит от того факта, что регулировочная головка имеет форму шара. Этот предмет имеет основу из нержавеющей стали. Керамический картридж выполнен в виде двух хорошо притертых друг к другу пластин. Пластины изготовлены из металлокерамики. Металлокерамический материал, применяемый для изготовления этих изделий, можно шлифовать ультразвуком, в результате чего наблюдается правильное прилегание пластин друг к другу. Использование этой технологии обеспечивает взаимодействие на молекулярном уровне, благодаря чему вода не проливается.

Двухвентильный

Устройство двухклапанного устройства имеет буксовый кран. Именно за счет этого составляющего элемента регулируются напор и температура воды, подаваемой из крана. Этот тип до появления на рынке однорычажных устройств был самым популярным, востребованным у многих потребителей.

Конструкция этого устройства представляет собой небольшую камеру, основное назначение которой – смешивание струй горячей и холодной воды. В результате через носик смесителя выходит смешанная горячая и холодная вода, а сетка на конце носика предотвращает разбрызгивание жидкости в разные стороны.

Двухвентильное смесительное устройство

Для того чтобы иметь возможность отремонтировать смеситель такого типа самостоятельно, достаточно изучить его конструктивные особенности. Поэтому стоит учитывать его важные характерные качества:

• для усиления конструкции труб водопроводной сети используются специальные элементы крепления – эксцентрики;
• размер расстояния между подводными трубками должен быть 14,8-15,2 см, иначе установка смесителя не получится;
• основными компонентами всей конструкции являются две головки клапана, встроенные в корпус устройства. От этих элементов зависит срок службы изделия. Ручки фиксируются винтами в верхней части головок. Изготавливаются они из самых разных материалов, могут иметь разный дизайн, форму и параметры.

Эксцентрики

Для предотвращения вытекания воды из корпуса обычно используются различные резиновые прокладки, уплотнительные кольца из резиновой основы, пластикового материала. Чтобы смеситель нормально работал, а также прослужил долгий период, необходимо периодически менять эти элементы.

Для того чтобы облегчить восстановление этого устройства, следует тщательно продумать все составляющие элементы его конструкции. Эти устройства включают в себя:

• основным элементом является корпус камеры. Этот прибор смешивает горячую и холодную воду;
• переключатель барабанного типа;
• эксцентрики;
• клюв с сеткой или без нее;
• декоративные бордюры. Эти элементы закрывают места подключения водопроводной системы к смесителю;
• уплотнители из резинового материала, которые предназначены для разных частей устройства;
• запорные головки клапанного типа;
• перья.

Подключение к водопроводу данного типа устройств осуществляется с помощью стальных уголков. Чтобы сделать установку прочной, используются эксцентрики. Между корпусом смесителя и эксцентриками должны быть установлены прокладки на резиновой основе, эти элементы препятствуют выходу воды.

Термостатический

Термостатические смесители – это новые технологии, удобные и комфортные. В то же время, по сравнению с другими типами устройств, они обладают рядом положительных качеств:

• для регулирования температуры и степени подачи воды не нужно крутить ручки;
• вы можете установить необходимую температуру воды. Изменение температуры не будет производиться с учетом давления и температуры в районе центрального водопровода;
• благодаря тому, что термостатические устройства имеют собственную систему безопасности, при работе с этим смесителем невозможно обжечься горячей водой.

Термостатическое смесительное устройство

Устройство смесителя и ремонт достаточно просты. В основе конструкции лежит специальный смесительный элемент, который управляется специальным картриджем, содержащим биметаллические опорные пластины и воск. Пластины очень чувствительны к перепадам температуры, в то время как картридж обладает способностью быстро реагировать на непрерывные перепады температуры. Реакция патрона сопровождается расширением и сжатием. Регулировка температуры осуществляется с помощью специальной шкалы. Для выбора нужной температуры достаточно поместить ручку перед указателем нужной температуры и, тем временем, вбить фиксирующий и регулировочный винт.

Однако, поскольку это устройство достаточно новое, то лучше не ремонтировать его самостоятельно. Особенно, если вы используете его впервые. В таких ситуациях лучше заручиться помощью профессионалов, которые смогут устранить неполадки в короткие сроки.

Бесконтактный или сенсорный

Сразу стоит отметить, что данные устройства не используются для домашнего использования, в основном сфера их применения – общественные места, где бывает много людей. Устройство сенсорных смесителей предусматривает наличие важных элементов, за счет которых осуществляется бесконтактный процесс работы этих устройств – специальных датчиков. Датчики работают с использованием инфракрасных лучей, которые реагируют на тепло или движение. Поэтому, как только человек приближает руки к этим устройствам, они тут же срабатывают.

Сенсорные устройства можно настроить на продолжительность работы, на температуру. Однако эти индикаторы на них закреплены, поэтому при их переупорядочивании могут возникнуть определенные проблемы.

Сенсорное смесительное устройство
Принцип работы

Смесители с душем

Часто для ванной используются модели с душем, поэтому обязательно нужно знать конструкцию смесителя для ванной с душем. Обычно это двухвентильные или однорычажные устройства, к которым дополнительно подключается душ. Не стоит использовать один смеситель для ванной и раковины, лучше установить сразу два.

Хорошим вариантом для ванной станет однорычажный смеситель с коротким изливом. Устройство этого устройства позволит быстро подать воду в ванную, а при необходимости с помощью специальной кнопки переключить воду на душ. Также производитель может дополнить данную конструкцию штангами, с помощью которых можно повесить душевую кабину на стену.

Ремонт смесителя для душа в ванной ничем не отличается от ремонта другой бытовой техники. Иногда в этих устройствах быстро изнашивается шланг. Если этот элемент изношен, его можно легко заменить.

Устройство смесителя для душа

Схемы и чертежи

Нередко многим потребителям приходится сталкиваться с поломками смесителя для ванной, поэтому в этом случае нужно знать, как работают эти устройства. Знание всех особенностей устройства смесителя с душем и без поможет сделать качественный ремонт.

Вентильного вида

Клапанное устройство считается самой распространенной конструкцией. Чтобы разобрать эту конструкцию, стоит внимательно рассмотреть все составляющие ее элементы и их конструкцию. Ниже вы можете найти фото со схемами компоновки и чертежи, на которых подробно описаны все составные элементы клапанных устройств. Эти изделия обычно бывают двух видов: с червячной передачей или с втулкой на керамической основе.

Первый тип устройства имеет простую конструкцию, но часто изнашиваются резиновые уплотнения на штоке червячной передачи. Втулочные клапаны на керамической основе должны быть постоянно затянуты для предотвращения утечек.

Схема этих продуктов состоит из следующих важных компонентов:

• стопорная шайба;
• пломбы или пломбы;
• прокладка, которая находится между головкой клапана и корпусом клапана;
• кассовый аппарат;
• муфта с направляющими;
• прокладка клапана;
• седло.

Клапанный ключ

Рычажных изделий

Для того, чтобы более четко понять, как выглядят схема и чертеж однорычажных изделий, стоит посмотреть картинки в интернете с подробным описанием всех элементов этих конструкций.

Описание схемы выглядит так:

• в корпусе устройства установлен основной конструктивный элемент – картридж, отвечающий за смешивание горячей и холодной воды;
• все остальные детали, которые могут сломаться, установлены внутри картриджа. Поэтому в случае поломки необходимо менять картридж целиком;
• устройство управляется рычагом, от чего устройство и получило свое название;
• закрыть приспособление, носик или гусеницу, через которую выходит вода.

Рычаг

Но чтобы самостоятельно провести ремонт, стоит рассмотреть подробные чертежи этих устройств, на которых отмечен каждый элемент и его расположение. Чертежи помогут вам легко разобрать конструкцию, а затем собрать ее.

Выбор смесителя для ванной не такая уж и сложная задача. Вы можете выбрать любое устройство: двухвентильное, однорычажное, с термостатом, главное, чтобы оно вам нравилось. Но если ваша ванная комната выполнена в классическом стиле, то многие профессионалы и дизайнеры рекомендуют использовать двухклапанные светильники, они будут наиболее уместны в этих помещениях.

Функции

Высота излива

Вне зависимости от того, где именно используется смеситель, важным параметром выбора является высота излива, он может быть:

• низкий 12-15 см;
• средние 15-25см;
• и высотой от 25 см.

Высота носика от низкой до средней подходит для неглубокой раковины, используемой только для мытья и чистки зубов. Для кухонной мойки нужно подбирать высоту излива индивидуально, среднюю или высокую (для мытья крупной посуды).

Если вам нужен прибор для глубокой раковины, в которой будут мыть голову, набирать воду или купать питомцев, то подойдет вариант с высоким изливом.

Душевая лейка

Смеситель для ванны и душа, для кухонной раковины или туалета оснащен душевой лейкой. Лейки привычной простой конструкции (круглой, реже квадратной) постепенно вытесняются новыми моделями с дополнительными функциями.

Современные модели душевых лейок для ванной имеют два или три режима:

• простой душ;
• мягкий душ с аэрацией;
• жесткие форсунки для массажа.

Производители предлагают лейки с большим количеством режимов. Душевые лейки для ванной изготавливаются из металла или пластика. Пластиковые устройства хрупкие.

Используйте металлическую насадку для душа с осторожностью, если она упадет, она может повредить поверхность ванны.

Для кухни существует два вида оформления душа:

• простой душ с насадкой для душа;
• с выдвижным носиком.

Первая конструкция включает в себя простой гибкий шланг и распылительную насадку. Сам шланг находится внутри раковины, снаружи видна только одна лейка, которая монтируется в собственное отдельное отверстие в раковине.

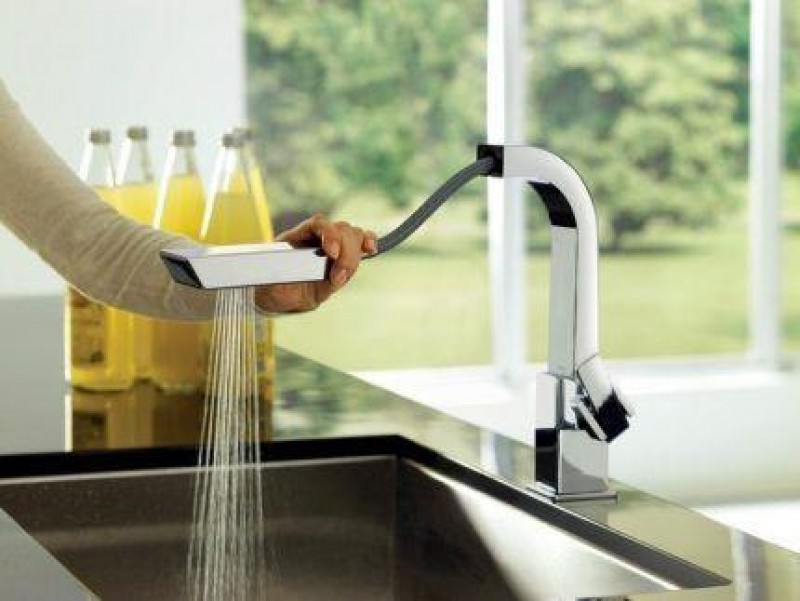

В смесителе с выдвижным изливом излив состоит из части душа, шланг которого спрятан внутри излива, или из корпуса. То есть насадка комплектуется не обычным аэратором, а съемной лейкой, которая при необходимости вытягивается из насадки, а затем на ее место прячется шланг.

При этом лейка имеет несколько режимов струи: от обычной непрерывной струи до множества мелких струй. Шланг имеет длину от 20 до 100 см.

Полупрофессиональные модели с душем имеют выдвижной излив, расположенный в корпусе рядом с основным. Профессиональные модели используются в столовых, кафе, ресторанах и т.д. Главное отличие – поворотный излив.

Аксессуар для душа:

• в корпусе миксера;
• стена;
• потолок.

Непосредственно на корпус крепится душевая лейка, которая идет в комплекте с устройством с простым шлангом для кухонной мойки. Для этого на устройство подачи воды устанавливается специальный кронштейн. Таким же образом закрепите насадку для душа в ванной.

Настенные и потолочные кронштейны используются для принятия душа в душе или ванне. Потолочный кронштейн особенно подходит для душа. Теоретически можно использовать на кухне способ настенного крепления, но это нецелесообразно.

Обратный клапан

Обратный клапан препятствует течению воды в обратном направлении при резком скачке давления в водопроводных трубах. Это полезное дополнение будет полезно жителям домов, где часто бывают перебои с водоснабжением, так как смеситель ведет себя более стабильно.

При установке счетчика обязательным условием может быть наличие обратного клапана, так как он исключает возможность «откручивания» счетчика.

Еще одно полезное дополнение — нижний клапан. Заменяет сливную пробку раковиной или биде. Управление осуществляется нажатием кнопки на корпусе.

Поворотный излив

Для кухни, ванной и унитаза дополнительный комфорт создаст биде с поворотным изливом, который за счет возможности поворота излива в пределах от 180 до 360 градусов позволяет направлять струю воды в нужном направлении.

В некоторых случаях это не дополнение, а необходимость. Например, если речь идет об универсальном смесителе для ванны и умывальника или об устройстве для раковины с двумя или тремя раковинами.

Пружинный излив

Пружинная труба – достойная альтернатива выхлопной трубе. Он выполнен в виде изогнутой металлической спирали, внутри которой находится гибкий шланг. Благодаря конструктивным особенностям пружинный носик легко сгибается в любую сторону, что позволяет легко мыть посуду или овощи.

Наибольшее применение на кухне получили модели с пружинным изливом. Такой прибор украсит кухню в стиле модерн или техно. Единственный существенный недостаток – высокая цена.

Подключение к фильтру

Полезным нововведением в быту современного человека является фильтр. Производители сантехники отреагировали на это новшество выпуском смесителей с возможностью подключения к фильтру. У них есть два носика, один для фильтрованной воды и один для нефильтрованной воды.

Есть модификации с носиком, который имеет два отверстия, поэтому чистая вода не смешивается с водой из-под крана. Такие устройства нашли применение в основном на кухне. Но организации и компании, чье руководство заботится о своих сотрудниках, готовы фильтровать столовые и другие общественные места.

Светодиодная подсветка

Любителям оригинальных нестандартных решений понравится смеситель со светодиодной подсветкой. Осветите пространство под носиком и раскрасьте струю воды. Дизайн прост. Вместо обычного аэратора на носик монтируется устройство со светодиодами, которое выполняет те же функции, и дополнительно меняет цвет струи.

Его полезное свойство – способность определять температуру. Если вода холодная (менее 36 градусов), струя становится синей, если температура слишком высокая (более 36 градусов) – красной. Светодиод подсвечивает комфортную температуру зеленым или желтым цветом.

Монтаж в три (и более) отверстия

Смеситель простой конструкции требует отверстия для установки. В это отверстие подается как горячая, так и холодная вода. Ванная и душевая кабина имеют варианты установки на два отверстия, горячая и холодная вода подаются отдельно.

Во встраиваемых моделях уже требуется три отверстия для установки, по одному для дозатора и кранов горячей и холодной воды. Если говорить об установке прибора с разбрызгивателем и другими вариантами, то количество зазоров будет больше.

Изделия с тремя и более отверстиями часто устанавливаются сбоку от ванны.

Дополнительный функционал и особенности

Помимо конструктивных различий, смесители для кухни могут быть совершенно разных моделей.

Они должны обладать рядом конструктивных особенностей, делающих этот смеситель идеальным для кухни, а именно:

• высокий носик;
• возможность поворота;
• направление струи к центру раковины;
• выдвижной шланг.

Высокий носик пригодится на кухне, так как часто приходится набирать воду в высокую емкость, например, ведро или кувшин. Еще одно условие – вода поступает через центр раковины. Удобно мыть посуду. Задачи на кухне могут быть самые разные, поэтому было бы неплохо, если бы излив смесителя можно было вращать.

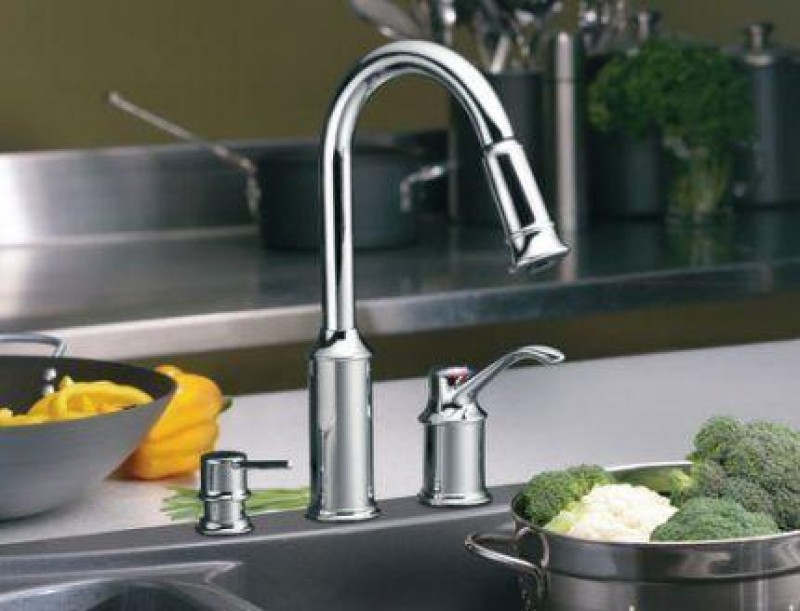

Хороший смеситель может быть оснащен дозатором жидкого мыла или моющего средства, аэратором, гибким шлангом или другим приспособлением, расширяющим функциональность

Наличие выдвижного шланга в конструкции смесителя для кухни сделает смеситель более практичным и мобильным. С таким нововведением можно легко собрать ведро воды, стоящее на полу, или помыть со всех сторон большую посуду.

Ни один профессиональный кухонный смеситель не обходится без выдвижного излива. На фото: динамическая лейка с расширенной рабочей зоной

Некоторые смесители оснащены дополнительными функциями, например, возможностью переключения с режима прямой струи на капельный или наличием дополнительного выхода для фильтрованной воды.

Преимущества и недостатки

Преимуществами продукции являются простота, надежность, простота ремонта и совместимость с системами бытового водоснабжения. Самые дорогие модели позволяют экономить расход, в них есть функция перекрытия потока при превышении максимальной температуры. Ряд моделей гигиенического назначения удобно устанавливать в общественных местах благодаря встроенному датчику.

Различные типы конструкций смесителей имеют недостатки. Среди них: износ соединений, чувствительность керамических деталей к грязной среде, необходимость установки фильтра. Сенсорные модели менее надежны.

Излив имеет значение – форма и размер

Выбирая смеситель для кухни, нужно ориентироваться на габаритные размеры и глубину раковины. Она должна быть достаточно высокой, чтобы не возникало трудностей с набором воды в большие кастрюли и другие емкости, а также их мытьем. Излишне высокий излив (гусиный) приведет к тому, что вода будет разбрызгиваться по всему прилавку вокруг раковины.

В зависимости от высоты козырька различают изделия:

• низкий — 155-190мм;
• средний — 200-235мм;
• высокий — 240-280 мм.

Питьевые качества смесителя зависят от формы и конструкции излива. Визуально они очень разные и могут быть:

• С-образный;
• J-образный;
• S-образный;
• R-образный;
• L-образный

В зависимости от конструктивного устройства смесители изготавливаются из цельного чугуна и сборные. В штукатурке отсутствуют стыки и стыки, что влияет на снижение вероятности протечек. Сборные модели представляют собой шарнирные конструкции с различной степенью свободы. Спектр возможностей устройства этого типа значительно шире.

Рекомендации по выбору устройства

При выборе такого элемента следует руководствоваться некоторыми правилами:

Схема однорычажного смесителя с шаровым механизмом.

Определите, для чего он будет использоваться

Так, например, для горячего и холодного водоснабжения, а также при монтаже газопровода применяют латунные или стальные системы.
Очень важно решить, какого типа это будет деталь: фланцевая или сварная. Кран шаровой сварочный устанавливается в трубопроводах с высокотемпературным потоком жидкости, кислой или щелочной средой

Такой механизм способен выдерживать высокое давление и достаточно надежен. Фланцевое (полнопроходное) резьбовое соединение, применимое к жидкостям и газам, но не в агрессивных средах.
При покупке нужно внимательно осмотреть его на наличие дефектов и комплектации; в противном случае возможны протечки и необходимость ремонта. В комплект входят: шток уплотнения, ручка управления, седла тефлонового уплотнения, гайки, стальной или латунный шарик, латунный шток, шток резинового уплотнения, латунный корпус, регулировочная гайка, уплотнительная шайба.
В продаже есть два типа систем: откидной и цельносварной.

В приоритете кран с подъемным устройством кузова, и это обусловлено следующими преимуществами:

1. Такой штуцер более надежен, так как не имеет многочисленных прокладок, которые при износе приводят к внезапным протечкам.
2. Его конструкция довольно проста, поэтому ремонт не вызывает никаких затруднений даже у человека, не разбирающегося в сантехнике.
3. Эти продукты очень просты в использовании. Чтобы использовать их, просто опустите или поднимите рычаг.
4. Устройство имеет высокую степень герметичности, что достигается за счет плотного прилегания шара к крану.
5. Компактный в отличие от всех остальных.

Схема крана Маевского.

Разновидностью запорного устройства является кран Маевского (радиаторный игольчатый воздушный клапан), основным назначением которого является удаление воздуха, скопившегося в радиаторных батареях.

Устройство такого изделия несколько отличается от сантехнического. Это намного удобнее, чем обычный кран, используемый для удаления воздушных пробок. Очень часто при подаче горячей воды к радиаторам центрального отопления образуются пузырьки воздуха, препятствующие нормальной циркуляции воды. Только установка крана Маевского быстро и легко решит проблему.

В его основе игольчатый запорный вентиль, который выполнен с квадратным ключом и имеет прорези под плоскую отвертку.

Также имеется специальный вентиль с заглушкой, который необходимо вкрутить в верхнюю часть радиатора. Для большей герметичности между штоком вентиля и винтом вмонтирован пластиковый кожух, препятствующий вытеканию батареи при открытии крана.

Если радиатор не прогревается полностью, это свидетельствует о скоплении воздуха. Чтобы это устранить, нужно открыть кран специальным ключом до появления струйки воды.

Хотя шаровые краны надежны, они по каким-то причинам выходят из строя. Но ремонту подлежат только устройства со складным типом кузова, а цельносварные просто заменяются новыми.

Выбор излива

Правильная форма и физические размеры носика позволят наполнить большую емкость или помыть объемную посуду. Эти параметры выбора сыграют важную роль в дальнейшем и не доставят проблем в мойке. Удобные индикаторы миксера не могут быть отделены от эстетики и эргономики продуктов.

Идеальным вариантом для кухни будет создание условий для попадания струи в центр чаши с отклонением не более 1/10 диаметра раковины. Немаловажную роль играет вопрос выбора высоты излива.

Чрезмерно высокая конструкция с повышенным напором воды создаст условия для интенсивного опрыскивания. Низкий излив создает проблемы при мытье посуды и наполнении емкостей.

Если ваша кухня уже оборудована своеобразным «стиральным центром» из 2-х и более чаш, то рекомендуется обратить внимание на современные устройства в формате выдвижных изливов. Удобная конструкция решает многие проблемы с мытьем и набором воды на расстоянии до 1,2 метра. Элегантный носик с высококачественным резиновым шлангом (резина EPDM) легко снимается и прячется в специальном гнезде.

Для защиты шланга используется специальная металлическая или текстильная оплётка. Самые современные и дорогие модели комплектуются полимерными шлангами. Современный материал отличается лучшими эксплуатационными характеристиками и является более долговечным. Водопровод шланга защищен специальным гигиеническим покрытием.

Выбор сопла

При покупке нового смесителя нужно ориентироваться на конструктивные особенности насадки.

Рекомендуется выбирать классические варианты обычных аэраторов и комбинированные типы устройств – «душ-душ». Носик с обычным аэратором, в нем нет секретов для покупателя.
Смеситель с функциями «аэрируемая струя» и «эффективный душ» имеет следующие преимущества:

• Функциональность;
• Эргономика;
• Плавность струи обогащается кислородом.
• Эконом.

Режим «душ» облегчает очистку раковины. Дополнительный режим активируется специальной кнопкой и позволяет качественно помыть овощи с нежными ягодами. Сильный напор обычной струи может повредить и помять продукты.

Выбор комбинированного смесителя

Внимательный производитель предусмотрел выпуск кухонных смесителей с возможностью подключения ко всевозможным системам фильтрации воды.

Современные системы обеспечивают условия для подключения водопроводных каналов с очищенной питьевой водой для ежедневного потребления.

Чтобы обустроить систему, не обязательно перестраивать кухонную мойку.
Чтобы получить фильтрованную воду, нет необходимости искать отдельный фильтр.

В специализированных смесителях со встроенной системой фильтрации очистка воды состоит из прохождения 2-х ступеней очистки. На первом этапе вода фильтруется специальной мембраной, не пропускающей вредные примеси. На следующем этапе в работу включается фильтр тонкой очистки с поглощением хлора и улучшением вкуса.

Современные системы кухонных смесителей позволили совместить в одной конструкции дозирующее устройство с фильтром. Эволюционный комбинированный смеситель легко подключается к дополнительным проточным фильтрам или системам обратного осмоса.

Устройство не сложное и представляет собой привычный смеситель с дополнительной канальной вставкой фильтра очистки воды. Два отдельных канала не позволяют смешивать водопроводную и питьевую воду во время работы смесителя. Чтобы правильно выбрать удобную и практичную модель, остается учесть стиль кухни.

Виды неисправностей оборудования

Каждый вид водосмесительного оборудования имеет своеобразное устройство и конструкцию. Но, даже если один из элементов смесителя выйдет из строя, вода может течь. Эту неисправность лучше устранить как можно скорее, чтобы избежать более серьезных проблем.

Причинами отказа могут быть:

• производственный дефект;
• некачественные комплектующие;
• механическое повреждение;
• неправильная установка;
• неудовлетворительное качество воды;
• избыточное давление в системе дома или квартиры, а также его недостаток.

Следовательно, устранение неисправности смесителя не всегда может гарантировать его длительную эксплуатацию. Точную причину поломки лучше всего установить у специалиста.

В этой же статье рассмотрим типичные неисправности смесителей для душа в ванной. Любой из них можно удалить самостоятельно без помощи специалистов.

К сожалению, не во всех случаях можно обойтись своими силами, починив сантехнику в ванной. Бывают сложные поломки и неоднозначные ситуации. В этих случаях утечка может не прекратиться даже после автоматического ремонта

Вариант №1 — наблюдается течь под изливом

На начальном этапе неисправности вода может сочиться редкими каплями. Если пренебречь проблемой, вода вскоре начнет течь тонкими струйками. Таким образом, ежедневно можно выбрасывать в канализацию несколько десятков литров воды. Чтобы этого избежать, необходимо заменить прокладку.

Гусак (клюв) крепится к корпусу прижимной гайкой. После его откручивания необходимо снять гусак и удалить изношенную прокладку. Желательно покупать этот элемент из того же материала, чтобы быть уверенным в долговечности соединения.

Резьбовую часть удобно защитить от возможных протечек. Делается это с помощью льняной ленты или ФУМ. С лентой легче обращаться, поэтому с ней можно обойтись. Достаточно будет намотать на резьбу гайки 10-15 витков изоленты. После этого гайка с гусями устанавливается на свое место. Утечка должна прекратиться.

Наличие набора ключей или хорошего разводного ключа является обязательным условием устранения такой неисправности. С помощью этого инструмента вам придется открутить крепежные гайки

Вариант №2 — течет вентильный смеситель

Если подтекает или вытекает вода из излива, то виноваты изношенные резиновые прокладки в корпусе смесителя. Реже причиной неисправности является сам кран-букса. Чтобы устранить проблему, нужно понять, в какой из кран-букс износилась прокладка. Это можно определить по температуре капающей воды.

Добраться до колодок можно следующим образом:

• открутить винт, фиксирующий ручку;
• снять ручку;
• ключом отвинтите корпус крана (шток).

На последнем элементе можно увидеть изношенную резиновую прокладку. Желательно иметь в запасе несколько таких прокладок, так как они часто изнашиваются. При замене поврежденного элемента на новый установку деталей необходимо производить в обратной последовательности.

Если клапан имеет шаровой механизм, то необходимо промыть запорный механизм. Одна-единственная песчинка может быть причиной того, что при закрытом кране вода продолжает течь из крана.

Кроме того, мяч со временем может изнашиваться. Даже биение 0,5 мм будет заметно. В этом случае шаровой механизм подлежит замене. Проблема временно устраняется изоляцией ФУМ-лентой в месте резьбового соединения.

В нижней части картера моста находится резиновая прокладка, которая часто изнашивается при регулярном использовании. Цена штампа невысокая, поэтому вы можете сразу купить комплекты резинок по 10 штук, которых хватит на несколько лет использования крана

Варианг №3 — потек рычажный кран

Причиной неисправности однорычажного смесителя может быть забитый картридж или изношенная резьба крепления. Картридж необходимо заменить на идентичный, так как они не подлежат ремонту.

Дополнительными признаками неисправного картриджа могут быть: затрудненная регулировка рычага смесителя, плавное или резкое изменение температуры воды (самопроизвольно), отсутствие подачи горячей или холодной воды.

На рычаге имеется пластиковая или резиновая заглушка. Его нужно снять плоской отверткой. С помощью крестообразной отвертки нужно ослабить фиксирующий винт, который находится под заглушкой.

После этого рычаг можно снять, что открывает доступ к патрону. Снимается после откручивания фиксирующей гайки. При замене картриджа на новый сборка осуществляется в обратном порядке.

Фирменные картриджи имеют выступы, которые должны совпадать с соответствующими углублениями внутри корпуса смесителя. Если они не совпадают, вода будет продолжать течь

Если резьба развита, то ее необходимо загерметизировать. Это предотвратит протечки потребителей воды из крана. Герметизация производится ФУМ-лентой.

Вариант №4 — неисправен переключатель кран-душ

Между корпусом смесителя и переключателем смесителя и душа имеется герметичное соединение. Со временем он может изнашиваться и сохнуть, если им пользоваться нечасто. Иногда владельцы смесителей после разборки и замены прокладки не замечают попавших на нее загрязнений (песка, мелкой бетонной пыли и т.д.).

При смене режимов такое загрязнение повреждает резинку, вызывая течь.

Для замены необходимо снять ручку переключателя. Затем шток с клапаном вынимается. Изношенная прокладка снимается со штока и заменяется новой аналогичной. Предварительно можно выдержать несколько часов в растительном масле, а лучше машинном, чтобы он стал более эластичным и продержался как можно дольше.

Процесс замены прокладки на переключателе смесителя-душа аналогичен процессу замены прокладки на клапане корпуса смесителя. Необходимо соблюдать осторожность при повторной установке штока, чтобы резьба совпадала при ввинчивании. Если резьбовые витки повреждены, то возможно наличие течи

Еще одной причиной выхода из строя переключателя смесителя для душа является сломанная пружина. Об этом свидетельствует тот факт, что кнопка переключения не возвращается на место. Замена пружины на новую решает эту проблему.

Вариант №5 — не включается сенсорный смеситель

В данном случае виноват севший аккумулятор. В большинстве случаев проблему можно решить, заменив аккумуляторную батарею. Но, из-за того, что смеситель работает в среде с повышенной влажностью, токопроводящие контакты могут окисляться.

Это приводит к ослаблению контакта между элементами, вследствие чего смеситель работать не будет.

Батарейки могут располагаться в корпусе самого смесителя или в отдельном блоке, который устанавливается под ванной. Отличается как тип аккумуляторных элементов, так и их количество

Вы можете исправить это самостоятельно. После извлечения аккумулятора из отсека необходимо очистить контакты острым металлическим предметом. Если позволяет время, на контакты можно нанести специальные средства, разъедающие коррозию и окислы.

через 20 минут после нанесения средства контактные площадки необходимо очистить сухой тканью и высушить. После установки аккумулятора миксер заработает.

Классификация неисправностей

Можно выделить группы неисправностей:

• нарушение герметичности узла запирания и управления – вода не полностью перекрывает или протекает через шток;
• внешние протечки на стыках;
• снижение давления воды;
• нарушение плавности переключения, регулировки потока;
• невозможность поддерживать заданную температуру смеси;
• полное или частичное разрушение деталей;
• недопустимое ухудшение внешнего вида.

Основными причинами отказа являются:

• естественный износ элементов;
• производственные дефекты;
• некачественные материалы;
• коррозия металла;
• солевые отложения из-за повышенной минерализации воды, особенно кальция, железа;
• аномальные механические нагрузки;
• небрежное обращение.

Ремонт смесителя в ванной при различных поломках будет подробно рассмотрен ниже.

Смеситель с рычагом

Картриджный

Модели получили наибольшее распространение благодаря легкой и точной регулировке расхода и температуры одной рукой. Уменьшенные сечения проходов экономят воду. Встроенный ограничитель температуры (до +42˚С) обеспечивает безопасность и экономию энергии для многих продуктов. Долговечность в испытаниях не менее 300 тысяч циклов открывания-закрывания. Поэтому болгарский производитель Vidima комплектует продукцию картриджами Firma Flow™ с повышенным ресурсом до 500 тысяч циклов при температуре жидкости +90˚С.

Устройство однорычажного смесителя (по материалам GROHE).
Компоненты картриджа.

Превосходная надежность флагманских продуктов (DI VAPOR, SEDAL, Flühs) обеспечивается высококачественной керамикой на основе оксида алюминия Al2O3 (до 96%). Керамический дроссельный клапан: сердце картриджа, как и человеческое, не терпит засорения. Железистые известковые отложения вызывают тугое движение рычага. Твердые частицы, попадая в механизм, царапают зеркальную поверхность керамических пластин, нарушая герметичность их сопряжения – клапан начинает протекать и течет по штоку. Загрязненная жесткая вода сокращает срок годности на порядок.

Приступая к ремонту любого сантехнического прибора, мы изначально отключаем подачу воды на стояке или на местном водопроводе.

Поднятие тяжелых предметов или поворот ручки затрудняет установление оптимального потока. Часто это результат известкования пластин, удаления смазки. Для ремонта рычажного крана снимаем картридж для проверки в таком порядке:

• Снимаем пластиковую заглушку сбоку (иногда сверху) рукоятки канцелярским ножом. Ниже расположен стопорный винт, которым ручка крепится к штоку.
  Снимаем пятку.
• Откручиваем винт (возможны варианты со шлицем или внутренним шестигранником), снимаем ручку.
  Откручиваем колпачок.
  Тянем ручку.
• Открутите декоративную заглушку. Вручную может не пройти, поэтому используем ленточный ключ или двуручный ключ с пластиковыми губками. В противном случае мы оборачиваем его тканью, чтобы защитить хром при работе с регулируемой яркостью или газом.
  Закручиваем крышку.
  Ленточный ключ.

Важно! Недорогие изделия оснащены пластиковыми колпачками, цинк-алюминий-медь (ЗАМ), не переусердствуйте, отшлифуйте.

Препятствия ждут:

1. Кислую нить в месте соединения мы залили WD-40 или аналогом.
2. Рычажный упор ЦАМ открутить невозможно. После натуживания можно оторвать ручку, а пластиковый стержень сломать; вам нужно будет заменить кассету. Лучше всего высверлить винт, если это возможно, а затем заново нарезать резьбу. Под распространенную М5 с учетом поломки используется сверло диаметром 4; 4,1 мм

Совет: очистить детали (кроме пластиковых) от накипи можно, прокипятив их с добавлением лимонной кислоты, из расчета 3 столовые ложки на 1 литр, предварительно сняв пломбы. После очистки элементы тщательно промываются под проточной водой.

• Преодолев трудности, приходим к гайке, закручивая кассету. Предпочтительно использовать высококлассную головку, чтобы не мять края. Возможно, вам снова понадобится «Ведашка». Возможны альтернативные крепления с помощью винтов или специальной гайки.
  Отверните стопорную гайку и снимите ее.
• Сняв крепления, шатаясь, вынимаем кассету.
  Вынимаем картридж.
• Приступаем к реанимации затвора. Маркером отмечаем исходное положение (собрать по-другому, скорее всего, не получится, но обязательно).
  Отмечаем позицию.
• Подтягиваем отверткой защелки внизу.
  Ослабляем защелки.
• Вынимаем дно, вынимаем начинку.
  Снимаем днище.



Запомнить! Производитель не предусматривает разборку картриджей пользователем. Вы, совершаете действия на свой страх и риск, руководствуйтесь здравым смыслом. Неумелые манипуляции грозят людям травмами, системными сбоями.

• Выявляем повреждения: обрыв ремешка, трещины, осматриваем керамику на просвет, сколы, глубокие царапины не допускаются. Кассету с обрывом более одного усика (выступа) ремня, сломанным стержнем, значительными потертостями пластинчатого зеркала, треснувшими деталями следует заменить.
  Государственная инспекция.
• Удалите соль мягкой безворсовой тканью.
  Чистим керамику.
• Смазываем стык подвижного и неподвижного дисков, шарнир, внешнюю сторону нижнего уплотнителя силиконовой или тефлоновой смазкой.
  Смазка.

Совет: Для профессионалов GROHE предлагает специальную смазку Syntheso LM 220, компания внедрила технологию SilkMove®, не требующую вмешательства в период эксплуатации. В быту подойдет водонепроницаемый силиконовый автомобиль. Проведен когнитивный анализ композиций, размещенных на блоге: https://www.drive2.ru/b/454363285647523950.

• Собираем узел в обратном порядке, устанавливаем его на корпус крана по центрирующим шипам внизу.
  Кассетная сборка.
  Центрирующие элементы.

При установке разобранных частей крана смазывайте резьбу. Закатываем крышку вручную без инструментов. Проверяем плавность регулировки подачи, отсутствие подкапывания при перекрытии.

Учтите, что небольшие протечки по штоку, вызванные ухудшением эластичности полимерных уплотнений между днищем и седлом гидроблока, устраняются осторожной затяжкой прижимной гайки на небольшой (до 30°) угол.

Технологии ремонта крана показаны в следующих видеороликах:

Демонтаж арматуры, смазка керамических дисков:

Замена кассеты и ручки:

Поделка способов временного восстановления механизма затвора:

При покупке нового картриджа учитывайте диаметр, высоту втулки, длину штока, размер и расположение центрирующих выступов на дне, тип фитинга, количество входов и выходов жидкости. Предпочтение отдается латунным узлам штока, самые прочные и дорогие имеют латунный корпус (например, Flühs promix). Плохая водоподготовка сводит на нет преимущества: затвор непригоден, если остальные компоненты в хорошем состоянии. Избегайте нефирменных кассет или дешевых замен пластиковыми шариками. Последние недолговечны, ремонтировать их невозможно.

Шаровый

Дизайн менее известен в нашей стране, но по-прежнему популярен в Европе. Запорный элемент — шар выполнен с тремя отверстиями: подвод горячей и холодной воды, выход смеси к изливу. Поворот ручки регулирует соотношение, подача фиксируется в нейтральном положении. Назовем преимущества:

• Выгодное соотношение цена-надежность. Вращающийся шарик опирается на резиновые опоры в отверстиях, поэтому металл мало изнашивается. Шаровой кран с резиновым уплотнением работает при значительных загрязнениях, когда выходят из строя керамические диски.
• Ремонтопригодность. Устройство предусматривает капитальный ремонт, замену элементов. Запасные части дешевле, чем новый картридж, но менее широко доступны.

К недостаткам относятся:

• Грубый контроль смеси. Круглые отверстия определяют функцию регулировки, которая меньше, чем возможности дискового механизма.
• Повышенная нагрузка на ручку обусловлена ​​реализованной схемой уплотнения.
• Минимум функций: без термоограничителя, один выход.

В процессе эксплуатации сиденья изнашиваются; ослабевают, лопаются, у подделок — корродируют пружины. У недорогих моделей разрушается контактный шов штока со сферой. При покупке ремкомплекта убедитесь (с помощью магнита), что пружины из нержавеющей стали или латуни, циферблат из нержавеющей стали или хромированной латуни.

Первые операции по разборке аналогичны описанным выше, может понадобиться специальный ключ.

Отворачиваем крышку.

Следующий этап:

• Вынимаем кулачок, втулку, шарик. Получаем мяч.
• С помощью отвертки снимите подпружиненные седла. Вынимаем сиденья.
• Очищаем сферу от накипи, можно замочить на час в уксусе для размягчения солей, затем хорошо промыть. Подходит кипячение с добавлением лимонной кислоты или соды (1 столовая ложка на 0,5 л).

Главное, избегать механических повреждений поверхности. Случайные нижние отверстия зашлифованы мелкозернистой наждачной бумагой (1-H…3-H). Последним, но необязательным этапом является ручная полировка пастой ГОИ, нанесенной на войлок, смоченный машинным маслом. Не обязательно добиваться зеркального блеска, задача убрать микроцарапины.

Сборка производится в обратном порядке. Убедитесь, что отверстия по бокам мяча совпадают с седлами.

Несколько интуитивных уроков от зарубежных мастеров:

Модели кранов с поворотной гусиной шейкой в ​​центральной втулке со временем будут протекать через соединение из-за поломки или истирания колец. Для устранения течи потребуется последовательно удалить:

• ручка;
• взглянуть мельком;
• резиновые кольца

Замена резиновых уплотнительных колец.

Кольца заменяются парой для равномерного прилегания между гильзой и гильзой корпуса. Во избежание порезов используйте щипцы с тупыми краями, не допускайте перекручивания. Полная идентичность размеров уплотнителей с предыдущими является обязательным условием герметичности. Перед посадкой кольца смажьте силиконовой смазкой. Наденьте гуся, медленно поворачивая его под небольшим углом из стороны в сторону.

Как почистить аэратор

Характерным проявлением жесткой воды является зарастание аэратора известью. Фильтровальные вкладыши, сетка может забиваться накипью сетки. Повышается давление, в месте соединения образуется течь. Разветвитель чаще всего пластиковый с декоративной металлизацией, незащищенными стальными губками откручивать его не стоит — хром отслаивается кусками.

Удалить аэратор

После разборки прочистить иглой отверстия в мембранах, проверить зазор, заменить деформированную прокладку. Сильные отложения допускается подкислить в 9% растворе уксусной кислоты. Пошаговая процедура в слайдах:

При выборе аналога отдавайте предпочтение комплектам в сепараторе из латуни или нержавеющей стали с силиконовой мембраной, которая легко очищается нажатием. Убедитесь, что нити совпадают. Не забывайте, что рациональное насыщение струи воздухом снижает расход, что выгодно с санитарно-гигиенической точки зрения.

Вентильный смеситель

Клапанные модели любой конструкции состоят из большего количества узлов, чем однорычажные. Нельзя сказать, что они сложнее, но количество одних только резиновых штампов достигает двух десятков, естественно, растет вероятность поломок, прохождение половинки. Большая пропускная способность, почти линейная характеристика: характеристики многооборотных решений.

Характеристика производительности: взаимосвязь между производительностью и ходом плунжера. Линейный (прямой) — предпочтителен для диммирования.

Вентильный

Устройство советского смесителя для ванной ничем не отличалось от «предков» начала 20 века завода «Лангензипен и Ко». Двухвентильный смеситель — классика сантехники. Две вентильные головки обеспечивают смешение потоков, центральный узел – подачу воды на душ.

Рис. 28. Устройство вентильного смесителя.

Среда закрывается круглым клапаном с резиновым уплотнением, свободно прикрепленным к концу штока для саморегулировки. При вращении барашка резьбовой стержень перемещается в корпусе в осевом направлении, поднимая или опуская клапан. Поднимающиеся головки штоков уступили место поднимающимся поршневым втулкам, в которых вращение неподвижного вала преобразуется в возвратно-поступательное движение поршневого клапана.

Полезная информация об устройстве резиновой кран-буксы: http://varion.ru/blog/ustroystvo-rezinovoy-kran-buksy/

Ремонт смесителя заключается в замене запорных прокладок, реже — сальников штока, заглушки, их трудно поднять, поэтому при возникновении течи необходимо менять клапанную коробку (иногда наличие от донора сохраняет). На головках старого типа прокладка модернизирована; износ резьбы требует замены шпинделя.

Процедура следующая (см рис. 28):

• пассатижами открутить заглушку 7 (они находятся на защелках);
• отвернуть винт 6;
• снимите барашек 5, он может застрять в пазах, вам понадобится привод;
• открутить декоративный фартук 4;
• ключом открутить головку 3;
• проверьте состояние седла на корпусе 2, очистите его от накипи (небольшие дефекты удаляются профессионалами специальной фрезой);
• после откручивания гайки поршня меняют стопорную прокладку (есть безрезьбовая фиксация предварительного натяга);
• сбор в обратном порядке.

Иногда гниет замок шпинделя, и поршень «падает» на седло. Если подходящую С-образную шайбу найти невозможно, используется проволока из нержавеющей стали или меди, которая плотно входит в канавку штока. Для замены уплотнений штока пробка снимается отверткой, кольца меняются парами.

Полуоборотный

Полуоборотный смеситель внешне неотличим от вентильного, он оснащен модернизированными клапанными коробками, представляющими собой поворотные затворы с керамическими тарелками. Головка взаимозаменяема с корпусом поршневого пальца, но служит гораздо дольше.

Рис. 30. Кран-букса керамическая (http://varion.ru/blog/ustroystvo-keramicheskoy-kran-buksy/)

Закрытый кран протекает из-за неплотного прилегания керамических дисков относительно друг друга, в результате:

• повреждение, износ рабочей поверхности;
• осевой люфт штока из-за истирания шайбы из ПТФЭ;
• снижение эластичности нижнего полимерного кольца, что приводит к ослаблению прижатия пластин.

В редких случаях достаточно слегка подтянуть кран-буксу гаечным ключом (лучше торцевым), для этого:

• разобрать вилку;
• открутить винт;
• убираем баранину;
• затянуть корпус полуоси на 30-60˚, не более, придавить нижнее полимерное кольцо.

Если капли остались, откручиваем, снимаем головку, решаем менять или восстанавливать.

Далее возвращаем снятые детали на место, проверяем работу под давлением.

Для замены бывшей в употреблении головки снимается нижнее кольцо-заглушка, снимаются диски. Шток выбивается, после снятия заглушки, только для замены уплотнений при наличии явных следов прохода. Диски очищаются мягкой тканью, смоченной смазочным спреем.

Небольшой люфт устраняется установкой на шпиндель новой шайбы из ПТФЭ или меди (см рис. 30). Толщина подбирается с учетом износа оригинала. Подложив под потерявшее эластичность нижнее кольцо тонкую резиновую прокладку, можно получить аналогичный эффект.

Меняются деформированные уплотнения, входящие в корпус. Продают ремкомплекты, состоящие из дисков, нижнего кольца. Старую коробку с отжатым жиром разумно сохранить – она послужит в будущем образцом или «донором.

Замена:

Ремонт крановой коробки:

Термостатический

Требование поддерживать комфортную и безопасную температуру реализуют аксессуары с термостатом. Действие основано на расширении воскового состава при нагревании. Ингредиенты, заливаемые в утепленную камеру, расширяясь, давят на диафрагму, которая передает движение штоку, взаимодействующему с блокирующими и защитными элементами, удерживая долю горячей воды на заданном уровне.

Подробнее: http://varion.ru/blog/ustroystvo-thermoelementa/.

Разборка термостатического смесителя аналогична предыдущим. Обслуживание термостатической головки заключается в очистке сеточки (например, зубной щеткой) от налета.

Предупреждение! Термостатический элемент представляет собой сложное термомеханическое устройство. Не подлежит разборке и регулировке в домашних условиях, во избежание поломки, вызывающей ожоги.

Переключатель ванна-душ

Керамический

Практичный и надежный тип выключателя, унифицированный по принципу действия и части элементов с керамическими ответвительными коробками, принцип действия идентичен. Чтобы заменить или пересмотреть, достаточно:

• снять (открутить) барашковую пробку;
• открутить фиксирующий винт;
• удалить баранину;
• высунуть голову

Кнопочный

Переключатель расположен в носу. Подпружиненная кнопка поднимает стержень, когда его тянут, открывая путь средствам для достижения лейки душа. Переключатель удерживается в поднятом положении давлением воды.

Наличие пружины потенциально чревато поломкой штока и заклиниванием. Типичные неисправности:

• поток из душа и излива одновременно;
• нет верхней фиксации или кнопки возврата.

Устраните неисправности, заменив уплотнения пружины или штока в зависимости от ситуации. Алгоритм поясняет видео:

Шаровый

Выключатель представляет собой сферу с тремя отверстиями, соединяющими каналы: холодный, горячий, душ. Знакомит с принципом действия: http://varion.ru/blog/sharovyy-pereklyuchatel-dush-vanna/.

Общие проблемы:

• течь по стволу или суставу футорки;
• неполное перекрытие потока к душевой лейке или изливу.

Причиной первого является износ прокладок штока или ГБЦ соответственно. Вторая ситуация вызвана неплотным прилеганием циферблата к креплениям. Убираются подтягиванием футоров с креплениями, притиркой шаровой или заменой деталей из ремкомплекта.

Последовательность операций:

• отключите гусак, насадку для душа;
• снимите колпачок с рукоятки шара;
• открутить винт, снять ручку;
• открутить центральную футорку;
• открутить вставки с запрессованными креплениями шестигранным ключом;
• очистить детали от отложений;
• установить циферблат в положение «отключение душа»;
• установить и закрутить вставки до касания шара, закрутить центральную футорку;
• наденьте ручку, отрегулируйте усилие поворота шара, поочередно затягивая вставки шестигранником;
• закрепить ручку, поставить излив, душ;
• проверьте результат.

Дивертор на два душа

Типичные переключатели устанавливаются между корпусом и гузнеком. Обычный душ остается на месте, управляемый центральным шаром или керамическим затвором. Металлический шланг от второй душевой лейки подсоединяется к отводному штуцеру, управляемому встроенной катушкой или кнопочным выключателем. Неисправности аналогичны встроенным кнопочным и барабанным переключателям.

Общий вид катушки дивертора, основные элементы.

Переключатель катушки простой, поэтому работает стабильно. Для разборки снимаем ручку, откручиваем футорку, вытаскиваем эксцентрик. Открутив переходник, плунжер выталкивается наружу. Техническое обслуживание заключается в очистке полости, эксцентрика, известкового плунжера. Течи устраняются заменой прокладок. Редко ломается главный палец эксцентрика. Возможно, потребуется замена уплотнений на эксцентриковом стержне

Другие узлы

Течь в месте стыковки гусака с корпусом смесителя

Причина, как устранить течь в месте соединения гусака с корпусом однорычажного клапана, рассмотрена в пункте 2.2. Некачественная латунь может лопнуть при переходе от носика к клипсе, нужно раскошелиться.

Соединение раструба с корпусом клапанов более старых моделей менее надежно из-за малого диаметра и короткого основания. При повороте неизбежно наличие направленной вниз составляющей силы, отрывающей гусака от тела. Со временем по канавкам уплотнения появляются микротрещины, кольца интенсивно изнашиваются. Оборваны нити нитей плоских гусей, соединенных с корпусом через приспособление.

Бывает, что накидная гайка, которая держит трубу, разболталась, достаточно ее затянуть на четверть — пол-оборота. Чтобы обнаружить другие «виновные» капли, необходимо удалить гусак. Защитив полироль ветошью, ослабьте гайку разводным или гаечным ключом, отверните ее рукой и вращательным движением снимите носик. Соединения с переходником затягиваются шестигранником. После замены резиновых колец повторите процедуру сборки в обратном порядке.

Ослабьте гайку желудя.
Посадочная часть гусака круглого сечения (советского образца).

Современный тип подключения через переходник.

Течь в месте подсоединения душевого шланга

Душевой шланг обычно соединяется с выходом смесителя через резиновую прокладку, обжатую накидной гайкой. Устраните проблему, подтянув гайку, если не получится, замените прокладку. Модернизация душевой лейки со шлангом иногда требует установки переходника, не забывайте про уплотнители. В идеале колпачок шланга затягивается вручную.

Убираем капли под накидную гайку.

Ситуация усугубляется, когда трубка ломается. Как быть в этом случае подскажет мастер:

Течь в месте подключения лейки к шлангу

Такой случай часто сопровождается засорением душевых отверстий, в результате прокладка находится под повышенным давлением и дает течь. Необходимо следить за проходимостью душевой лейки, при необходимости прочистить перфорацию (может потребоваться ее разборка). Отрицательный результат манипуляции свидетельствует о суставе.

Душевые лейки разных производителей конструктивно отличаются, не приступайте к разборке без четкого понимания особенностей.

Слабый напор воды

Забитые системные фильтры, внутренние сетчатые фильтры (имеются на некоторых смесителях) и отверстия аэратора являются вероятными причинами падения давления. Солевые отложения в закрывающих и управляющих органах несколько сужают проток, поэтому их анализируем в последнюю очередь. Неполное вращение керамических дисков из-за поломки механизма привода, отрыва клапана или главного поршня – менее распространенные «виновники» слабой струи. Методы устранения неполадок перечислены выше.

Какие поломки требуют замены оборудования?

К таким поломкам относятся сквозные трещины в корпусе. Чаще всего они появляются на дешевых смесителях китайского производства. Причина – низкая прочность используемого сплава.

Кроме того, в структуре материала могут быть поры и пустоты. Ослабленные места даже из-за резкого перепада температуры могут треснуть или лопнуть. Это не может быть исправлено. Лучше всего демонтировать поврежденное устройство и установить новый кран.

Иногда лучшим решением проблемы является замена сантехники. Такие дефекты трудно исправить пайкой или пайкой

Если шланг поврежден, он не подлежит ремонту. Шланг заменяется новым. Если в месте соединения корпуса видна течь, ее можно устранить заменой паронитовой шайбы. Для этого достаточно открутить шланг от основания и заменить шайбу.

Трудно ремонтировать термостат или датчики. Без специальных инструментов и опыта самостоятельно отремонтировать вашу поломку не получится. Лучше всего вызвать квалифицированного специалиста, который быстро устранит проблему.

Особенности ремонта смесителей на кухне

Фактически, вам, вероятно, не понадобится внутренняя часть крана, пока он не выйдет из строя. Тогда возникает срочная необходимость его разобрать и искать поломку.

А если заранее подготовиться и изучить алгоритм разборки смесителя еще до возникновения неисправности, можно сэкономить время и нервы, будучи готовым к непредвиденным ситуациям.

Разборка однорычажного смесителя

Для того чтобы разобрать однорычажный смеситель и получить доступ к его устройству, необходимо следовать этой простой инструкции. Сначала отключите подачу воды — выключите воду. Чтобы раскрутить корпус смесителя, нужно снять декоративную заглушку (часто она выглядит как красно-синяя круглая вставка).

Декоративная пластиковая вставка скрывает неприглядный винт. Некоторые части смесителя специально сделаны съемными, чтобы обеспечить доступ к основным рабочим органам во время ремонта

За гнездом вы увидите винт, соединяющий рычаг и шток. Его необходимо открутить отверткой. После этого можно снять ручку управления. Следующим шагом будет откручивание стопорного кольца. Для этого нужно использовать газовый или разводной ключ.

Если гайка не ослабляется, можно аккуратно постучать по ключу молотком по ходу движения, должно помочь

После диагностики, ремонта или замены необходимо выполнить все действия в обратном порядке. В сантехнике важно не «перетягивать» резьбовые соединения, но и «гулять» они тоже не должны.

Ремонт смесителя с двумя вентилями

Двухвентильный смеситель разбирается по следующей схеме:

Как и в первом случае, выключите воду.

Снимите колпачок клапана, который закрывает винт. Открутите его и снимите руль, который нуждается в ремонте, или оба.

Под клапаном вы увидите гайку, фиксирующую кран-буксу. Используйте гаечный ключ, чтобы открутить его.

Получив доступ к кран-боксу, его можно снять и осмотреть визуально. Особое внимание уделяется уплотнителю, при наличии повреждений, деформации прокладки ее необходимо заменить в обязательном порядке.

Когда проверка завершена, все части собираются вместе в том же порядке.

Понимание смесителя очень важно не только при выборе подходящей модели для вашей кухни. Сантехническое оборудование регулярно используется и подвержено поломкам. Зная устройство смесителя изнутри, можно обнаружить неисправность и самостоятельно отремонтировать смеситель.

От заготовки к изделию

Материалы

Предпосылки безотказной службы арматуры устанавливаются на стадии проектирования, выбора материалов и технологий обработки. Грамотная эксплуатация не спасет от «сюрпризов», установленных на заводе».

Удешевляя изделия, латунь заменяют хрупкой, склонной к растрескиванию при коррозии ЦАМ. Компании, дорожащие своей репутацией, используют для корпусов литую латунь типа ЛЦ40СД (например, отечественная компания http://varion.ru/blog/gde-i-kak-delayut-korpusa-smesiteley/), в основе лежит нержавеющая сталь инновационных линий. Красноватый оттенок внутренних полостей – следствие более высокой концентрации цинка, признак будущих проблем, качественная желтая латунь без пятен.

Увеличение содержания свинца в расплавленной латуни с 0,8 — 2,0% до 4% улучшает текучесть — заполнение формы. Это приводит к скрытым горячим трещинам на некоторое время, чревато образованием вредного для здоровья углекислого газа свинца.

Технологии и конструкция

Крепеж из углеродистой стали, гайки и ручки из ЦАМ подвержены химической и электрохимической коррозии, что приводит к разрушению, потере внешнего вида и препятствует разборке. Замена керамических профильных вставок креплений переключателя душевого шара на фторопластовые накладки – один из многих случаев «халтуры». Плакированный алюминий, стальные корпуса; оксидированные омедненные гуси, клапанные головки — вершина обмана доверчивых покупателей.

Фитинги из порошкового металла склонны к растрескиванию при затягивании из-за их крупнозернистой структуры. Технология, разработанная более чем за столетие, основана на литье под давлением или микрорасплаве, использовании горячей штамповки и сортового проката.

Экономия толщины стенки, особенно в местах резьбы, заканчивается прорывом и «затоплением». Недобросовестные конструкторы вместо 4–6 нитей ограничиваются 2–3, которые очень легко перепутать при монтаже.

Одним словом, будьте осторожны, выбирайте с умом. Заработав на покупке пару тысяч, вы потеряете десятки на ремонте своего дома или соседей.

Уход за смесителем: как продлить срок службы

Монтаж

Ничто не вечно, но отсрочить «смерть» сантехники можно. Необходимо соблюдать правила установки, эксплуатации, знать простые секреты обслуживания. Дело начинается с разработки схемы монтажа и подводящих труб. Смеситель ставится исходя из удобства использования, согласно рекомендациям в прилагаемой инструкции.

Если после детального осмотра какие-то элементы вызывают сомнения и вернуть покупку невозможно, замените их на заведомо надежные. Например: ржавые болты ручки создадут проблемы при ремонте; Тонкие эксцентриковые соединения, деформируясь, при нагреве подпрыгивают.

Монтаж осуществляется в соответствии с разметкой, фитинги с горизонтальным соединением выравниваются. При затяжке соединений конечное усилие прикладывается на четверть оборота. Сужение и несоосность фитингов вызывают опасные напряжения в металле, разрушающие соединения и вызывающие протечки. Перед установкой душевой лейки смеситель заливают под полным давлением, чтобы смыть грязь с установки.

Водоподготовка

Подача воды в ванную оборудована запорным краном, фильтром (не более 0,5 мм) с магнитами. При давлении в сети более 1 МПа (указать предел согласно инструкции) необходим редукционный клапан. Большинство смесителей рассчитаны на температуру воды от 4 до 80°С (отметки до 90°С), диапазон ограничен свойствами материалов уплотнителей. Постоянный перегрев их быстрее испортит, это касается и пластиковых картриджей, оптимальная температура до 40 — 50°С.

Ключевое влияние на «долговечность» смесителя оказывает подготовка воды на входе в ванную. Растворенное железо удаляется безжелезистым фильтром, защищенным от мелкой взвеси грубым полипропиленовым модулем 20 микрон. Дополняет комплект катионообменным фильтром-умягчителем. Сменные фильтрующие элементы вовремя регенерируются или модернизируются.

Эксплуатация

Никогда не держитесь за гуся для поддержки. Контейнеры не вешать, плавно переворачивать, не тянуть вниз. Располагайте душевые шланги в стандартных кронштейнах без резких изгибов. Немедленно удаляйте небольшие пятна вдоль стыков, регулируя или заменяя стыки.

Не допускается чистка поверхностей абразивными моющими средствами, металлическими щетками, спиртом, кислотами, сильными щелочами. Используйте жидкое мыло, нанесенное на мягкую ткань, салфетки для очков, хорошо подходят мониторы. Затем хорошо промойте чистой водой и высушите. Типовая инструкция рекомендует ежедневную процедуру, на практике достаточно делать ее раз в неделю. Очищайте полимерный аэратор, душевую диафрагму не реже 2 раз в месяц, водя ладонью с небольшим усилием.

Тип смесителей разнообразен, осветить его в статье не представляется возможным. Перед покупкой в ​​случае неисправности проверяйте данные на официальных сайтах производителей. Ваша осведомленность является ключом к обдуманным действиям при эксплуатации, ремонте и продлении срока службы трубопровода.
