Приточно-вытяжная вентиляция: принцип работы системы

Что такое вентиляция?

Как часто мы проветриваем комнату? Ответ должен быть максимально честным: 1-2 раза в день, если не забывать открывать окно. И сколько раз за ночь? риторический вопрос.

По санитарно-гигиеническим нормам общая воздушная масса в помещении, где постоянно находятся люди, должна полностью обновляться каждые 2 часа.

Под обычной вентиляцией понимается процесс обмена воздушными массами между замкнутым пространством и окружающей средой. Этот молекулярно-кинетический процесс обеспечивает возможность удаления избыточного тепла и влаги с помощью системы фильтрации.

Вентиляция также обеспечивает соответствие воздуха в помещении гигиеническим требованиям, что накладывает свои технологические ограничения на оборудование, которое будет генерировать этот процесс.

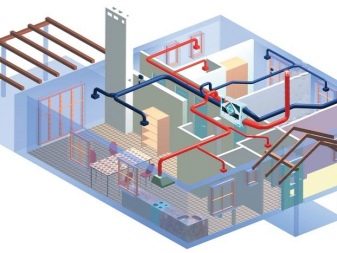

Приточно-вытяжная система вентиляции предназначена для осуществления воздухообменных мероприятий, в результате которых гарантируется соблюдение санитарно-гигиенических норм в помещении. Действия, обеспечивающие как приток свежего воздуха, так и отвод отработанных воздушных масс, необходимы в первую очередь там, где требуется интенсивный воздухообмен

В системах приточно-вытяжного типа сочетаются устройства, стимулирующие забор воздуха, или его забор, или откачку и выброс воздуха одновременно

Все приточно-вытяжные вентиляционные конструкции относятся к механической категории, что требует установки технических устройств и использования электроэнергии.Приточно-вытяжные вентиляционные системы могут фильтровать, орошать, нагревать или охлаждать воздух. А вот кондиционеры, часто используемые в качестве дополнительного климатического оборудования, гораздо лучше подходят для обработки воздушных потоков

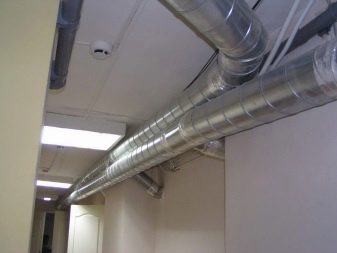

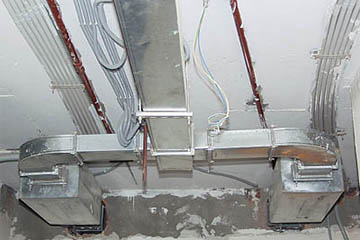

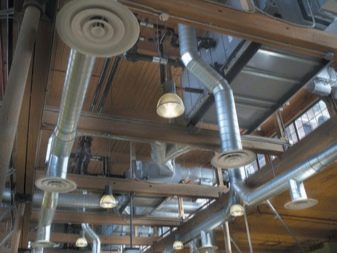

Воздуховоды и оборудование систем вентиляции прокладывают открытым способом только в производственных зданиях. В коммерческих и жилых помещениях их прячут на чердаках или за подвесными потолками, кроме стиля лофт

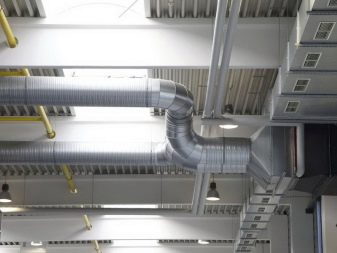

Традиционно воздуховоды собираются из элементов из оцинкованной стали. По сей день жесть используется в компаниях и зданиях, предназначенных для общественного посещения. Вентиляционные каналы в частных кухнях, загородных домах и помещениях предприятий, не требующих мощных систем, строят из жестких труб, гофрированных пластиков и полимеров.

Подсистема вентиляции представляет собой совокупность технологических устройств и механизмов для входа, выхода, движения и очистки воздуха. Он является частью интегрированной системы связи для помещений и зданий.

Рекомендуем не сравнивать понятия вентиляция и кондиционирование, очень похожие категории, имеющие ряд отличий.

1. Главная мысль. Кондиционирование воздуха обеспечивает поддержку определенных параметров воздуха в замкнутом пространстве, а именно температуры, влажности, степени ионизации частиц и тому подобного. Вентиляция, со своей стороны, производит контролируемое пополнение всего объема воздуха через вход и выход.
2. Главная особенность. Система кондиционирования работает на том воздухе, который есть в помещении, а сам забор свежего воздуха может вообще отсутствовать. Вентиляционная система всегда работает на границе замкнутого пространства и окружающей среды посредством обмена.
3. Средства и методы. В отличие от вентиляции в упрощенном виде, кондиционирование воздуха представляет собой многоблочную модульную схему, обрабатывающую небольшую часть воздуха и тем самым поддерживающую санитарно-гигиенические параметры воздуха в заданных пределах.

Вентиляционная система дома может быть расширена до любых необходимых масштабов и обеспечивает в случае возникновения аварийной ситуации в помещении достаточно быструю замену всего объема воздушной массы. Что происходит с помощью мощных вентиляторов, обогревателей, фильтров и разветвленной системы труб.

Помимо основной функции, вентиляционные системы могут быть частью интерьера в индустриальном стиле, который используется для офисных и торговых помещений, развлекательных заведений

Существует несколько классов вентиляции, которые можно разделить по способу создания давления, распределению, архитектуре и назначению.

Нагнетание искусственного воздуха в систему осуществляется с помощью нагнетательных агрегатов — вентиляторов, нагнетателей. Повышая давление в системе трубопроводов, можно перемещать газовоздушную смесь на большие расстояния и в значительных объемах.

Это характерно для промышленных объектов, производственных помещений и объектов общественного назначения с центральной системой вентиляции.

Создание давления воздуха в системе может быть различных видов: искусственное, естественное или комбинированное. Часто используется комбинированный метод

Рассмотрены местные (локальные) и центральные системы вентиляции. Местные системы вентиляции представляют собой узконаправленные «точечные» решения для конкретных помещений, где требуется строгое соблюдение нормативов.

Центральная вентиляция дает возможность создать регулярный воздухообмен для значительного количества помещений с одинаковым назначением.

И последний класс систем: приточные, вытяжные и комбинированные. Приточно-вытяжные системы вентиляции обеспечивают одновременную подачу и вытяжку воздуха в помещение. Это самая распространенная подгруппа вентиляционных систем.

Такие конструкции обеспечивают простоту масштабирования и обслуживания для широкого спектра жилых, офисных и промышленных типов.

Вентилятор

Это вентилятор, который нагнетает воздух в помещение. От ее мощности зависит производительность всей системы. Однако вентиляция, состоящая только из вентилятора на стене, мало чем отличается от открытых окон. Конечно, свежий воздух будет поступать регулярно, но загрязняющие вещества и холод на улице будут сказываться на вас.

Фильтры

Они препятствуют попаданию в помещение шерсти, пуха, пыли, пыльцы, выхлопных газов – всего того, чем воздух с улицы «насыщен». Воздушные фильтры для систем вентиляции различаются в зависимости от конкретного загрязнения. Некоторые устройства справляются со взрывом даже при микроскопическом загрязнении, а некоторые спасут только от жуков и крупных комков пыли.

Нагревательный элемент

Обеспечивает подогрев воздуха в холодное время года. Это вода и свет. Водонагреватели используются, как правило, в просторных помещениях, а для маленькой комнаты достаточно электрического.

Рекуператор

Используется для снижения затрат на отопление в зимнее время. Он передает тепло от уже отработанного комнатного воздуха холодному наружному воздуху.

Система шумопоглощения

Некоторые приточные вентиляторы слишком громкие. Для снижения уровня шума в разработке используются звукоизоляционные материалы.

Воздуховоды

Воздуховоды, по которым циркулирует воздух. Они могут быть изготовлены из пластика, алюминиевых сплавов или нержавеющей стали, быть жесткими или гибкими; его характеристики зависят от конкретной системы вентиляции.

Система автоматического контроля

Он сочетает в себе датчик температуры, регулятор скорости вращения вентилятора, регулятор уровня загрязнения фильтра и многое другое. Благодаря автоматике можно не переживать за работу вентиляции – она будет работать самостоятельно.

КОМПЛЕКТ СИСТЕМЫ ВЕНТИЛЯЦИИ МОЖЕТ ТАКЖЕ ВКЛЮЧАТЬ ОСУШИТЕЛЬ ВОЗДУХА, УВЛАЖНИТЕЛЬ ИЛИ ДЕЗИНФИЦИРУЮЩЕЕ СРЕДСТВО.

Для чего необходима?

Такая вентиляция является необходимым элементом во всех помещениях, где живут или работают люди. Данная система способна выполнять следующие функции:

• очистить поток воздуха, который поступает снаружи;
• нагревать воздух, если это необходимо;
• способствовать циркуляции;
• провести удаление проработанного воздуха;
• снизить концентрацию влаги в ванной комнате;
• устранить неприятные запахи в столовой и санузле;
• регулировать испарение в помещении с бассейном, что имеется в загородных домах;
• уменьшить количество вредных примесей;
• насыщают организм человека кислородом.

Как работает?

Воздушные массы проникают в помещение и удаляются с помощью ветра, перепада температур, перепада давления внутри и снаружи конструкции. Механическая вентиляция будет хорошо работать, если в помещении установлен конвектор, а снаружи вентилятор. Каждое здание должно быть оборудовано каналами, подающими и вытягивающими воздух. Этот тип вентиляции основан на двух независимых воздухоотводящих каналах. Задача первых – проводить чистый воздух внутрь помещения, а вторых – возвращать его наружу. Для того, чтобы работа была эффективной, на каждом канале оборудуется взаимосвязь компонентов — дополнительные элементы.

• Воздухозаборник оборудован защитными решетками.
• Имеется воздуховыпускной канал, способный принимать, транспортировать и распределять воздушный поток.
• Фильтр механической очистки. Эта часть удаляет примеси, частицы и загрязнения при попадании воздуха.
• Задвижки, затворы, фурнитура.
• Осушитель, рекуператор. Они удаляют лишнюю влагу.
• Вентиляторы необходимы для перемещения воздуха с оптимальной скоростью.
• Система электронного управления.

Принцип работы вентиляционной системы следующий:

• внешняя подача свежего воздуха вентилятором;
• нагреть или охладить воздух с помощью конвектора;
• фильтрация примесей и вредных газов;
• поток воздушных масс в сторону конструкции;
• выход воздуха, который выбрасывается наружу через каналы с помощью перепада давления.

Для безупречной работы такой выхлопной системы требуется грамотно разработанная схема. Эти работы лучше всего выполнять при проектировании строительной площадки. Есть ряд вещей, которые следует учитывать при создании схемы.

• Место, где будет установлен диск. Расположение вентиляционного отверстия должно быть максимально удобным для использования.
• Параметры путей и каналов, которые будут проложены для забора воздуха, его подачи и вытяжки.
• Расположение системы управления.
• Точки, где будет забираться чистый воздух и выбрасываться отработанный воздух.

Физическая основа вентсистемы

Приточно-вытяжная система вентиляции представляет собой многофункциональный комплекс для сверхбыстрой переработки газовоздушной смеси. Хотя это и принудительная газотранспортная система, в ее основе лежат вполне понятные физические процессы.

Для создания эффекта естественной конвекции воздушных потоков источники тепла размещают как можно ниже, а вытяжные элементы на потолке или под ним

Само слово «вентиляция» тесно связано с понятием конвекции. Это один из ключевых элементов в движении воздушных масс.

Конвекция – это явление циркуляции тепловой энергии между потоками горячего и холодного газа. Различают естественную и принудительную конвекцию.

Немного школьной физики для понимания сути происходящего. Температура в помещении определяется температурой воздуха. Молекулы являются переносчиками тепловой энергии.

Воздух представляет собой многомолекулярную газовую смесь, состоящую из азота (78%), кислорода (21%) и других примесей (1%).

Находясь в замкнутом пространстве (помещении), мы имеем отсутствие однородности температуры по высоте. Это связано с неоднородностью концентрации молекул.

Учитывая однородность давления газа в замкнутом пространстве (помещении), согласно основному уравнению кинетической молекулярной теории: давление пропорционально произведению концентрации молекул на их среднюю температуру.

Если давление везде одинаково, то произведение концентрации молекул на температуру в верхней части помещения будет эквивалентно такому же произведению концентрации на температуру:

p=nkT, nup*Tup=ndown*Tdown, nup/ndown=Tdown/Tup

Чем ниже температура, тем выше концентрация молекул и, следовательно, больше общая масса газа. Вот почему говорят, что горячий воздух «легче», а холодный «тяжелее».

Достаточная вентиляция в сочетании с эффектом конвекции способны поддерживать заданную температуру и влажность в помещении в периоды автоматического отключения основного отопления

В связи с изложенным становится понятным основной принцип организации вентиляции: приток (приток) воздуха обычно устанавливают снизу помещения, а отвод (вытяжку) – сверху. Это аксиома, которую необходимо учитывать при проектировании системы вентиляции.

Чем отличаются естественная и приточная вентиляция в квартире

В многоквартирных домах часто используется естественная система вентиляции. Воздух поступает в здание без помощи электровентиляторов. Входите в комнаты через двери или окна и выходите через звонок. Вытяжные отверстия размещают в санузлах или на кухне. Через них отработанные воздушные массы попадают в вентиляционную шахту, поднимаются по каналу и выходят на улицу через крышу.

Естественная вентиляция работает за счет разницы давлений внутри и снаружи помещения, а также разницы температур.

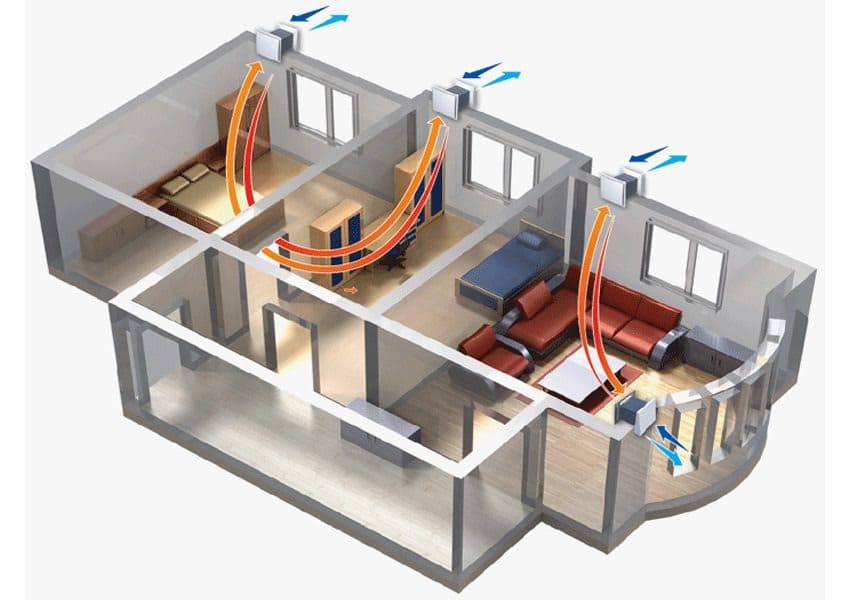

Схема работы естественной вентиляции.

Естественная вентиляция устарела и не выполняет своих функций. Если в квартире установлены стеклопакеты, заклеенные пластиком, приток свежего воздуха уменьшается. Вентиляционные каналы со временем загрязняются, для их очистки необходимо обратиться в управляющую компанию.

Единственный способ попасть воздухом в квартиру с естественной вентиляцией – это открыть окна. Но вместе с ним в помещение попадают выхлопные газы, шум, пыль и пыльца. Зимой такой способ проветривания не подходит — в комнатах будет холодно.

Принудительная вентиляция в квартире работает иначе. Установленный вентилятор нагнетает воздух в помещение в любую погоду. Жильцы квартиры самостоятельно регулируют расход, включают и выключают систему в нужный момент.

Приточная вентиляция не требует открывания и закрывания окон для поступления свежего воздуха. Участие человека сводится к включению и выключению вентиляторов по мере необходимости.

Виды приточной вентиляции

Существуют различные классификации приточно-вытяжной вентиляции. Сначала рассмотрим общие категории, а затем перейдем к конкретным вариантам.

По наличию или отсутствию воздуховодов:

Нет каналов: свежий воздух проходит через отверстие в стене или окне. Например, к этому типу относятся приточные клапаны.

Воздуховод: воздух проходит через систему воздуховодов.

По конструкции:

Моноблок. Этот вид вентиляции состоит из блока, в котором соединены все элементы: вентилятор, фильтры, нагреватель и т д

Сборная – все элементы системы соединяются между собой воздуховодами.

По способу вентиляции:

Общая приточная вентиляция – воздух поступает равномерно в разные части помещения, например, в каждую комнату квартиры.

Местные – предназначены для подачи воздуха только в определенное место, например, в помещение.

По способу циркуляции воздуха:

С естественной циркуляцией. По сути, такая вентиляция представляет собой просто отверстие в стене с решеткой, через которое проходит воздух с улицы.

С принудительной циркуляцией. В таком виде главную роль играет вентилятор, создающий необходимое давление для «затягивания» воздуха внутрь.

Бытовые решения

Компактные приточно-вытяжные установки – лучшее решение для квартиры или небольшого офиса. Они бывают следующих типов:

Клапаны подачи

Их монтируют в окно или на стену. Через небольшие отверстия клапаны подают свежий воздух в помещение. В них либо встроен фильтр грубой очистки от жучков и крупных загрязнений, либо вообще нет фильтрации. Пропускной способности амортизатора хватает не более чем на одного человека.

Механические вентиляторы

Они монтируются на стену и отличаются от настенных приточных клапанов наличием вентилятора и более производительными фильтрами. Благодаря вентилятору повышается производительность устройства. В зависимости от модели может быть дистанционное управление и функция подогрева воздуха.

Перерыв

Три фильтра в устройстве очищают наружный воздух от крупной пыли, аллергенов, более мелких загрязняющих веществ PM2,5 и вредных газов. Производительности вентиляционного отверстия может хватить на пять человек. Специалисты собирают его методом алмазного сверления стен всего за час.

Система Magic Air поможет вам управлять вентиляцией и другим климатическим оборудованием, планировать работу и задавать необходимые настройки прямо со смартфона. Он также контролирует температуру воздуха, влажность и содержание углекислого газа.

Особенности приточно-вытяжной вентиляции

Приточно-вытяжная вентиляция взаимодействует с двумя потоками воздуха разного состава и назначения, которые подвергаются дальнейшей обработке.

В ПВВ все необходимое оборудование и дополнительные системы размещены в едином каркасе, который можно установить внутри лоджии, на чердаке, на наружной стене дома и т.д.

Специальная конструкция агрегата обеспечивает широкие возможности для вентиляции практически любого количества помещений в здании.

Помимо основной функции перемещения воздуха, приточно-вытяжная вентиляция включает в себя следующий арсенал вспомогательных подсистем и дополнительных функций.

Среди которых следующие:

• воздушное охлаждение и обогрев;
• ионизация частиц и увлажнение;
• дезинфекция и фильтрация воздуха.

Рассмотрим типовой рабочий цикл приточно-вытяжной системы вентиляции, в основе которого лежит двухконтурная транспортная модель.

На первом этапе холодный воздух забирается из окружающей среды, а теплый – из помещения. С обеих сторон воздух проходит через систему очистки.

После этого холодный воздух подается в калорифер (калорифер), характерный для ПВВ с рекуперацией тепла. Кроме того, тепло передается холодному газу от горячего отработанного воздуха, что характерно для обычных систем.

После нагрева и теплообмена отработанный воздух удаляется по внешнему воздуховоду, а свежий нагретый воздух подается в помещение.

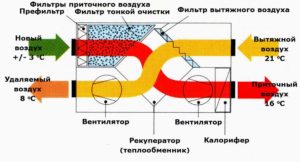

Популярная конструкция вентиляционного модуля включает теплообменную камеру (рекуператор), в которой происходит обмен тепловой энергией между встречными потоками воздуха. В любом случае каждая струя проходит через двойную систему фильтрации

Основополагающими принципами приточно-вытяжной вентиляции являются эффективность и экономичность.

Классическая схема приточно-вытяжной вентиляции имеет следующие преимущества:

• высокая степень очистки входного потока
• доступная эксплуатация и обслуживание съемных элементов
• целостность конструкции и модульность.

Для расширения функциональных возможностей приточно-вытяжные установки оснащаются вспомогательными блоками управления и контроля, системами фильтрации, датчиками, автоматическими таймерами, шумоподавителями, сигнализаторами перегрузки электродвигателей, рекуператорами, лотками для сбора конденсата и др.

Галерея изображений Фото В составе приточно-вытяжной системы могут применяться отдельные установки, всасывающие или выбрасывающие воздушную массу. Оборудование устанавливается вблизи точек подачи воздуха.Все устройства, участвующие в очистке воздуха, включая вытяжной вентилятор, могут располагаться в одном корпусе. Такие агрегаты используются на малых предприятиях, в частных спортивных комплексах и загородных домах.В конструкции вытяжных агрегатов отсутствуют устройства, подготавливающие воздух к подаче в помещение. Его проще установить

Вытяжная вентиляция

Проще всего начать диагностику с вытяжной вентиляции, которая есть во всех многоквартирных домах. Это зависит от того, насколько хорошо удаляется спертый и грязный воздух из помещения. Чтобы проверить выпускное отверстие, поднесите тонкую полоску бумаги (например, газеты) к выпускному отверстию. Если роль его привлекает, значит, все в порядке. Если нет, то не хватает тяги. Во многих случаях проблему можно решить с помощью вытяжного вентилятора. Цена такой вытяжной вентиляции доступна: 1 000 – 5 000 руб.

Приточная вентиляция

Если с вытяжной вентиляцией все в порядке, то не нужно приобретать дорогостоящую приточную, а вытяжная вентиляция с воздуховодами – остается решить проблему с приточной.

Нет вентиляции

С сапуном

Быстро и эффективно это может сделать вентилятор – компактный приточный вентилятор, бытовой прибор, подающий воздух в помещение. Производительности устройства достаточно для обеспечения свежим воздухом помещения площадью до 40 м2. Кроме того, он очищает всасываемый воздух с помощью трех фильтров: фильтра грубой очистки F7, фильтра тонкой очистки EPA E11 и каталитического фильтра для адсорбции газов и запахов. Вентилятор нагревает поступающий воздух до температуры, заданной пользователем. С вытяжкой возможна автоматизация приточно-вытяжной вентиляции – устройство подключается к интеллектуальной системе микроклимата MagicAir и управляется автоматически.

Бризер как часть приточно-вытяжной системы

Приточно-вытяжная установка представляет собой «шкаф» с вентиляционным оборудованием. Обычно ее размещают на балконе или в чулане: эта система занимает много места и сильно шумит, поэтому ее рекомендуется размещать вне дома. Также требуется место для воздуховодов – потолок опускается на 20-25 см.

Бризер можно закрепить на любой стене: он компактен и подходит для любого помещения. Установка устройства занимает всего час и не портит ремонт. Пыли и грязи не будет. По своим функциональным возможностям система вытяжки и приточного вентилятора не уступает приточно-вытяжной установке, а по возможности даже выигрывает в адаптации к потребностям конкретного владельца.

Еще одним немаловажным фактором является цена на приточно-вытяжную вентиляцию. В случае с приточно-вытяжной установкой чем выше, тем компактнее оборудование. Приточно-вытяжная вентиляция такого типа для трехкомнатной квартиры может стоить 170 000-200 000 рублей.

Приточно-вытяжная система в виде вентиляционно-вытяжного вентилятора обойдется в 3-4 раза дешевле. Актуальную стоимость респираторов можно узнать в нашем интернет-магазине.

Конструктивное исполнение

Приточно-вытяжные установки делятся на системы горизонтальной, вертикальной и универсальной установки. Благодаря автоматическому управлению можно плавно или постепенно изменять производительность установки, тепловую мощность нагревателя, а также настроить таймер на работу в автоматическом режиме.

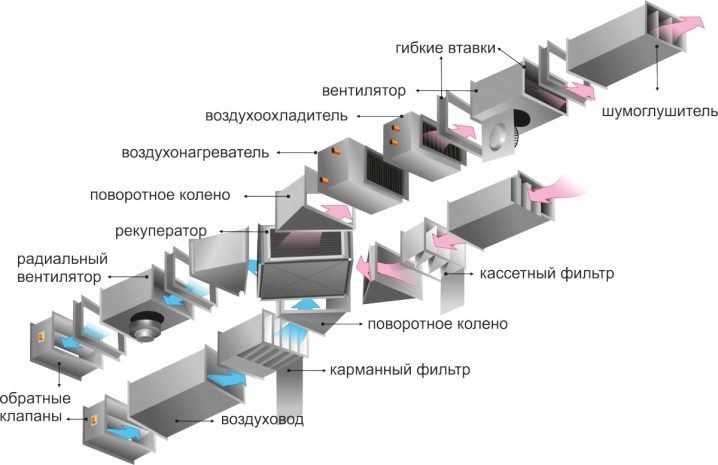

Приточно-вытяжная система вентиляции состоит из следующих элементов:

• воздушный клапан – предотвращает попадание наружного воздуха в помещение при выключенной системе
• решетка воздухозаборника – через нее в систему поступает воздух; защищает установку от попадания посторонних предметов, а также выполняет декоративную функцию
• фильтр — защита установки, а также фильтрация воздуха
• обогреватель (калорифер) – подогрев приточного воздуха в зимнее время
• вентилятор – подает воздух в помещение и поддерживает необходимое давление в воздуховодах
• воздуховоды – распределяют воздух по помещению
• воздухораспределители – через них подготовленный воздух после воздуховодов поступает непосредственно в помещение
• шумопоглотитель – снижает уровень шума установки
• тепло- и звукоизоляционные панели – также снижают уровень шума и повышают КПД
• система автоматизации и регулировки — позволяет гибко и эффективно управлять системой

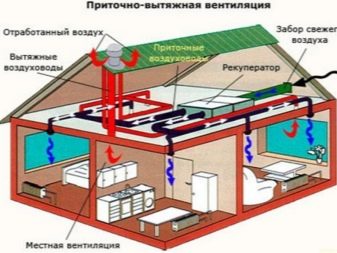

Принцип работы приточно-вытяжной вентиляции

В системе приточно-вытяжной вентиляции различают два потока воздуха: приточный и вытяжной.

Вход — забор свежего воздуха с улицы. Установка забирает свежий воздух, пропускает его через воздушный фильтр, очищает, нагревает с помощью теплообменника и подает в помещения дома.

Вытяжка – это поступление и удаление отработанного воздуха из помещений дома. Установка собирает влажный спертый воздух из всех помещений, пропускает его через систему рекуперации, где забирает количество тепла, необходимое для нагрева поступающего воздуха, а затем выбрасывает охлажденный отработанный воздух наружу.

Оба воздушных потока циркулируют в системе одновременно, но нигде не смешиваются. Они максимально сближаются друг с другом только в самой установке, где происходит теплообмен: горячий вытяжной воздух, выходя из дома, отдает 90% своего тепла входящему потоку. Таким образом, потребность в стандартном отоплении (батареи, теплые полы и т.п.) для холодного воздуха практически полностью отпадает. В традиционном варианте греет батареи (теплые полы), которые нагревают воздух, что на 90% дороже, чем приточная вентиляция с теплообменником — деньги считайте сами.

Пример: Температура в доме +27’С, на улице -13’С. Воздух из дома и с улицы поступает в установку, где происходит теплообмен. После процесса рекуперации уличный воздух поступает в помещение, нагретое до +25°С, а отработанный воздух выводится из помещения охлажденным до -11°С. Энергозатратность всего процесса практически нулевая!

Какие задачи решает приточка?

Основная задача вентиляционной системы – обеспечить поступление свежего воздуха с улицы в помещение. Если он оснащен дополнительными устройствами, то и функций больше:

• очищает воздушные массы от мелких загрязнителей;
• нагревает или охлаждает поступающий воздух;
• нормализует уровень влажности.

Приток воздуха в квартиру обеспечивает оптимальный микроклимат в холодное и жаркое время года. Естественная вентиляция жаркой зимой или летом проявляет свой главный недостаток — отсутствие функции терморегуляции.

Требования к оборудованию

Приточно-вытяжная вентиляция может нормально функционировать в жилых домах только при наличии качественных установок и оборудования. В этой работе необходимо учитывать следующие требования:

• оптимальная мощность и производительность вентилятора;
• необходимая длина сечения воздухоотводящих каналов, которую необходимо подобрать по таблице;
• расчет вентиляционной системы, который необходимо проводить с учетом объема вентилируемого помещения;
• обеспечение свободного притока воздуха через вентиляционный канал, окно, механический вентилятор при установке вытяжного вентилятора;
• закрытие каждого отверстия входа и выхода газа сеткой или сеткой из мелких ячеек;
• осуществление забора свежего воздуха на высоте не менее двух метров от поверхности земли, а выход отработанных газов должен происходить выше;
• система должна иметь съемный смотровой люк для каждого блока скрытого монтажа, а также детали монтажа.

Оборудование для вентиляционной системы

Существует несколько способов организации эффективной системы воздухообмена в квартире или частном доме. Они отличаются друг от друга:

• в зависимости от сложности монтажа: самостоятельный монтаж или с участием сторонних специалистов;
• по финансовым вложениям;
• по соотношению положительных и отрицательных моментов в устройстве принудительной вентиляции – улучшает циркуляцию воздуха во всем помещении, но при этом дополнительные энергозатраты, сложность монтажа, уровень КПД и т д;
• по охвату — местные (локальные) системы вентиляции для отдельного помещения или централизованные, с системой воздуховодов, объединенных центральным вентиляционным каналом.

Оконные и канальные вентиляторы

Самым простым решением проблемы увеличения вентиляции будет использование специальных вентиляторов, нагнетающих и вытягивающих воздух. Существует 2 вида таких устройств: оконные (оконные) и канальные вентиляторы.

В большинстве случаев вентилятор устанавливают для улучшения притока воздуха в оконный проем кухни, задние комнаты большой площади, спальни. Воздуховод монтируется на уже существующий вентлюк вытяжной вентиляции.

У данной схемы вентиляции есть некоторые недостатки:

1. Самостоятельно подобрать необходимую мощность вентилятора сложно.
2. Размеры окна и аварийных люков ограничивают выбор вентиляционного устройства, так как они уже имеют определенный размер и форму.
3. Есть опасность, что механическая система вентиляции окажется малоэффективной и не сможет на сто процентов устранить последствия неисправности вентиляции в данном жилом помещении.
4. Не забывайте, что воздух с улицы нагнетается с той температурой и влажностью, которая имеется в данный момент. Следовательно, зимой воздух будет холодным, а летом – жарким. Этот факт будет означать увеличение затрат на обогрев (охлаждение) вентилируемого помещения.

Более сложным методом монтажа для решения проблемы общеобменной вентиляции будет установка вентиляторов в стены, отделяющие помещения от улицы.

Стенные проветриватели

Вентиляторы, как специальные устройства для дополнительного притока воздуха, бывают нескольких видов:

1. Пассивные вентиляторы: увеличивают естественный приток воздуха в помещения. Они представляют собой специальное отверстие в стене, оформленное ставнями (для регулирования притока воздуха) или просто решетками (для защиты от проникновения мусора или насекомых в помещение).
2. Клапаны: когда они полностью закрыты, они не пропускают воздух. В открытом состоянии позволяют более точно регулировать силу потока воздушной массы и движение воздуха в помещении за счет клапанных отверстий, расположенных сбоку (воздух успевает нагреться и сквозняк не создается).
3. Принудительные вентиляторы работают благодаря реверсивным вентиляторам, что позволяет организовать приточно-вытяжную вентиляцию только в жилых помещениях. Часть вентиляторов будет забирать воздух с улицы, а остальные будут работать на вытяжку использованного воздуха. При плотно закрытых дверях между гостиной и техническими помещениями эта система позволяет предотвратить попадание неприятных запахов из кухни или ванной комнаты в другие помещения.

Недостатком вентиляторов является невозможность регулировать температуру поступающего воздуха, даже если они расположены очень близко к радиаторам. Поэтому стоит уделить внимание организации вентиляции дома с помощью специальной приточной установки.

Принудительная приточная установка

Приточная установка смонтирована в комплекте с вентиляционными каналами для принудительной подачи чистого воздуха. Устройство устанавливается на лоджии в квартире или в подсобном помещении в доме. Обычно установка оборудована системой фильтрации. Корпус устройства не позволяет шуму вентилятора беспокоить жильцов, а встроенный нагреватель регулирует температуру поступающего воздуха. Самые дорогие приточные установки не только нагревают и очищают воздух, но и оснащены специальными дезинфицирующими средствами и ионизаторами, что немаловажно для комфортного проживания. Отток воздуха может происходить как принудительно, так и естественным образом через вытяжные люки центральной вентиляционной шахты.

Установка приточного вентилятора – это значительные финансовые затраты. Из-за дополнительной установки воздуховодов их монтаж возможен только на начальном этапе строительства или при капитальном ремонте дома. Выбор приточной установки, как и ее установка, требует точного расчета следующих параметров:

• мощность самого объекта
• сечения и формы воздуховодов
• грамотная схема вентиляции

Основными недостатками этого устройства являются дополнительные энергозатраты, а также сложность регулировки необходимой температуры поступающего воздуха, так как не все агрегаты имеют встроенный нагреватель.
Если вам необходимо иметь устройство, обеспечивающее полный контроль циркуляции воздушных масс внутри помещения с большим количеством комнат, то стоит задуматься об установке приточно-вытяжной вентиляционной системы с рекуперацией воздуха.

Приточно-вытяжная установка с функцией рекуперации воздуха

Рассмотренная выше установка хорошо осуществляет воздухообмен, но горячий воздух покидает проветриваемое помещение очень быстро. Система рекуперации воздуха позволяет избавиться от этого негативного момента.

Устройство системы рекуперации вентиляционной установки состоит из следующих частей:

1. Агрегат, объединяющий два потока с входящим и выходящим воздухом
2. Восстановительные камеры
3. Вентиляторы для принудительной циркуляции двух воздушных потоков
4. Очистка фильтров на входе и выходе системного блока
5. Нагреватель для дополнительного нагрева приточного воздуха.

Принцип работы основного блока этой системы заключается в том, что внутри рекуперационной камеры происходит процесс, позволяющий ей отбирать часть тепла от выходящего потока воздуха и насыщать его свежим воздухом из приточного люка. В этом процессе все запахи удаляются наружу (т.е удаляется только тепло). Этот механизм позволяет существенно экономить на отоплении жилых помещений, что немаловажно в многоэтажных частных домах.

Схема установки рассматриваемой системы имеет в два раза больше воздуховодов, так как в одни подается чистый воздух, а в другие выводится уже отработанный.

Наиболее эффективным решением проблемы общеобменной вентиляции является установка приточно-вытяжной вентиляции с рекуперацией воздуха. Даже затраты на покупку и установку всех частей системы окупятся за короткий промежуток времени. Затраты энергии на обогрев дома сократятся вдвое, а чистый воздух будет способствовать комфортному проживанию в доме или квартире. При покупке такой системы следует остерегаться наличия автоматики контроля температуры и сигнализации в случае проблем с вентиляторами или фильтрами, для более независимой работы вентиляционной системы.

Динамические параметры вентиляции

Много вопросов связано с проектированием вентиляционной системы, так как в случае ошибочного расчета характеристик из совершенно недорогого вентиляционного комплекса можно получить расточительного «монстра» энергоресурсов.

Это напрямую влияет на экономические затраты на его содержание. В результате не рассматривается сама идея экономичной эксплуатации оборудования.

Основная нагрузка системы вентиляции ложится на вентилятор. Производительность вентилятора зависит от формы рабочего колеса (лопастных колес), качества материалов и монтажа оборудования

Для правильного проектирования приточно-вытяжной вентиляции рекомендуется проводить алгебраические расчеты производительности установки и динамических параметров воздушных потоков.

Существует несколько различных методов и алгоритмов расчета, но нам будет представлен один из самых простых и надежных вариантов.

Все, что связано с вторичными процессами смачивания, дальнейшей ионизации и вторичной очистки на данном этапе можно не учитывать.

Нормативы по обустройству

Приводить полный перечень санитарных норм и правил (СНиП), которые представлены для различных систем вентиляции, нерационально, так как материала хватит на пару книг, а знать справочные константы для жилых и служебных помещений необходимо.

Что касается офисных помещений, то при устройстве системы вентиляции основное внимание уделяется помещениям, в которых будет находиться офисный персонал.

Также все нормы указаны на человека. В классическом офисном здании на одном этаже находится целый набор помещений различного назначения.

Например, в офисе за час необходимо восполнить 60 кубометров воздуха, в операционных — 30-40 м3, в санузле — 70 м3, в курилке — более 100 м3, в коридорах и холлах — 10 м3 м3.

Согласно общесанитарным нормам для жилых помещений, за один час происходит полный обмен воздушной массы в количестве 30 м3 на человека в расчете на количество проживающих.

Есть еще один подход к расчету объема воздуха: по площади. На каждый квадратный метр жилой площади приходится 3 м3.

Отдельно стоит сказать о вентиляции производственных помещений и складских ангаров – 20 м3 на единицу площади. В таких больших помещениях системы вентиляции строят на основе многокомпонентной системы согласованных вентиляторов (4, 8, 16 и более штук в раме)

Для остальных подсобных помещений подготовлены нормативные параметры. Так, кухня с электроплитой более 60 м3, с газовой плитой более 80 м3, санузел не менее 25 м3 и т д

Также следует помнить, что для жилых помещений скорость воздушного потока не превышает 2 м/с, а для кухни и санузла скорость должна быть 4-6 м/с.

Формулы и пояснения к ним

Переходим непосредственно к характеристикам и формулам. Расчеты проводятся в несколько этапов, на каждом из которых мы рассчитываем одну из характеристик вентиляционной системы.

Рабочий объём воздуха

Рассмотрим расчет рабочего объема воздуха (м3/ч).

Для офиса рекомендуем производить расчет по количеству человек:

В=35*Н,

Где N — количество людей, одновременно находящихся в помещении.

Для квартир и частных домов необходимо сделать просчет относительно объема жилплощади:

В=2*Ш*Ч,

Где: 2 — коэффициент скорости воздухообмена в единицу времени (за 1 час); С — гостиная; Н — высота комнаты.

Расчет сечения воздуховода

Сечение вентиляционного канала рассчитывается в см2. Магистральные воздуховоды бывают двух типов по поперечному сечению: круглые и прямоугольные.

Площадь поперечного сечения трубы рассчитывается по соотношению:

Sсек = V*2,8/ω,

Где: Ssection — площадь поперечного сечения; V – объем воздуха (м3/ч); 2,8 — коэффициент соответствия размеров; ω — скорость потока в линии (м/с).

Скорость воздушного потока, проходящего через дорогу, обычно эквивалентна 2-3 м/с.

Рассчитав площадь поперечного сечения воздуховода, можно определить диаметр круглого воздуховода или ширину/высоту прямоугольного воздуховода. Зная ширину, можно найти высоту сечения и наоборот. Диаметр круглого сечения будет равен √4 * Sсечение/пи

Количество и размер диффузоров

Рассмотрим далее, как рассчитать количество и размеры диффузоров. Размеры распылителя обычно выбирают в 1,5-2 раза больше площади поперечного сечения магистрали.

С количеством диффузоров немного сложнее, их рассчитывают по формуле:

Н=В/(2820*ω*d2),

Где: N – желаемое количество диффузоров; V — массовый расход воздуха (м3/ч); ω – скорость воздушного потока (м/с); d — диаметр диффузора (м), если он круглый.

Если диффузор прямоугольный, то:

N=π*V/(2820*ω*4*a*b),

Где: π – число Пи, а и b – размеры сечения.

Параметры производительности установки

Известны две важнейшие характеристики вентиляционной установки: мощность и степень создаваемого давления. Мощность вентиляционной станции рассчитывается следующим образом:

P=ΔT*V*Cv/1000,

Где: ΔT – дельта температуры воздуха на входе/выходе (°С); V — массовый расход воздуха (м3/ч); Cv – теплоемкость воздуха (0,336 Вт*ч/м³*°С).

Создаваемое давление определяется характеристикой производительности главного вентилятора.

Этот параметр должен быть эквивалентен аэродинамическому сопротивлению воздушной сети. Производители вентиляторов предоставляют график кривых в паспорте продукта.

Также важно иметь общее представление о нагревателе приточного воздуха – ТЭНе. Это отдельная часть вентиляционной системы, где происходит подогрев воздуха. Проходя, например, через радиатор, воздух нагревается.

Нагреватель, в котором нагрев происходит через радиатор, а обмен тепловой энергией с выхлопным потоком называется рекуператором. Различают односекционные и многосекционные рекуператоры, позволяющие смешивать потоки воздуха с большой разницей температур на входе в них

В заключение стоит сказать о напряжении питания вентиляционной установки. Рекомендуется использовать сеть напряжением 380 В, это обеспечит надежную работу установки любой мощности.

Специфика установки механической вентиляции

С установкой вентиляционной установки приточного типа домашний мастер наверняка мог бы обойтись и без привлечения рабочих.

Однако стоит помнить, что работы проводятся на опасной для неопытного исполнителя высоте. Поэтому лучше привлечь тех, у кого есть опыт, инструменты и устройства безопасности для выполнения следующих шагов:

Этап 1: Станок алмазного бурения, предназначенный для сверления отверстий в бетоне, кирпичной кладке, кирпиче, просверливает отверстие диаметром, равным сечению водовода

2 этап – просверленное отверстие очищается от пыли и мелких частиц из перфорированной конструкции, затем в него вставляется воздуховод

Этап 3: Корпус установки отделяется от системного блока для облегчения работы

4 этап — системный блок временно убирается в сторону, проверяется прочность соединений корпуса, чтобы не пришлось их подгонять по высоте

Этап 5: Страховочный трос, к которому будет прикреплено тело, пропускается в воздуховод и выбрасывается в окно

Этап 6: вторая часть защитной оболочки, закрепленная на оболочке, вставляется в воздуховод со стороны улицы

Шаг 7: Аккуратно удерживая и закрепляя веревкой, корпус соединяется с воздуховодом

Шаг 8: Аккуратно развернув корпус и направив его в сторону окна, вставьте системный блок в корпус и зафиксируйте его на месте

Выполнив непростые манипуляции по установке узла прямого подвода, осталось только подключить его к коммуникациям.

Этап 9: Для подключения приточно-вытяжной установки к электроснабжению в стене снова сверлятся отверстия, но диаметром, равным диаметру используемого при прокладке канала

Шаг 10: Прокладываются отдельные линии для подключения источника питания к системе установки и управления

11 этап – со стороны помещения к воздуховоду крепится кронштейн, предназначенный для фиксации звукопоглощающего устройства

Шаг 12: Звукопоглощающий диффузор, входящий в комплект оборудования, прикручивается к опоре, закрепленной на воздуховоде

Шаг 13: Установите панели управления внутренней системой в удобном для использования месте. Монтаж осуществляется по принципу обычных заглушек

Шаг 14: По окончании монтажа и подключения вентиляционного оборудования проверяется его работоспособность

Если агрегат планируется использовать для обслуживания двух смежных помещений, к нему подключают дополнительный воздуховод

В случае расположения на неутепленной лоджии с естественным притоком воздуха потребуется переходник.

Сам вход не изолирован

Информация о последовательности монтажа установок принудительной вентиляции поможет избежать многих самых серьезных ошибок, допускаемых неопытными монтажниками.

Алгоритм выполнения работ

Компании, занимающиеся профессиональным монтажом вентиляционных систем, работают по следующему плану:

1. Разработка проекта (учитываются как нормы СНиП, так и пожелания клиента).
2. Монтаж воздуховодов.
3. Монтаж оборудования, входящего в конкретную систему: кондиционеры, увлажнители, обогреватели и т.д.
4. Запуск и настройка.
5. Запускать.

Давайте посмотрим, как вы можете повторить эти шаги самостоятельно.

Проект и расчёт

Вам понадобится план дома. Необходимо знать расположение комнат и объем каждой комнаты.

Выбирается и отмечается на плане расположение будущих вентиляционных элементов. При этом следует соблюдать ряд принципов:

1. Приток свежего воздуха монтируется в нижней части дома.
2. Если входов несколько, их равномерно распределяют по всем сторонам жилища, если же вход один, то лучше предпочесть северную стену дома.
3. Через систему труб, которую лучше всего установить в потолочном пространстве, чистый воздух должен распределяться по жилым помещениям.
4. Приток воздуха должен быть расположен из жилых комнат в ванную комнату и кухню.
5. Вытяжка монтируется на противоположной стороне дома, дальше от входа.
6. Розетку необходимо устроить в верхней части стены и дома.
7. Лучшим решением будет установка принудительной вытяжной вентиляции над плитой и в ванной.
8. Рядом с батареями нельзя размещать вытяжные решетки; теплый воздух будет испаряться.
9. В квартирах при строительстве устанавливается естественная вытяжная вентиляция.

Для расчета производительности вентиляционной установки необходимо знать общий объем дома/квартиры. Как минимум, система должна обновить весь этот объем примерно за 2 часа. А в идеале за 30 мин.

Умножаем площадь дома на высоту потолков; получаем объем (например, 85 м2 х 2,3 м = 195,5 м3.)

Если считать по всем правилам, 195,5 х 2 = 391 м3/ч (округляем до 400 м3/ч).

В недорогом варианте делим объем на два (пример: 195,5:2=97,75). Получается, что для этого дома подходит вентиляция от 100 до 400 м3 в час.

В офисах, где плотность населения выше, чем в квартире, мощность системы принимается исходя из количества людей в помещении: 60 м3/ч на человека.

Для определения производительности домашней вентиляционной системы необходимо учитывать производительность вентилятора, сечение и длину воздуховода. Кроме того, погрешность будет тем больше, чем больше количество витков и дополнительных элементов в системе, таких как увлажнители, нагреватели и т.п

Чем больше длина воздуховода и чем больше в нем ответвлений, тем мощнее будет вентиляторная установка. Ваша работа должна более чем покрывать все потери давления.

Сборка каналов

Монтаж воздуховодов начинают после завершения штукатурных работ, но до окончания чистовой отделки дома.

Материалом для самодельных желобов могут быть ПВХ, гофрированные или металлические трубы.

Рукава крепятся под крышей, согласно разработанной схеме.

Было бы неплохо, если бы у каждой комнаты была своя отдельная обложка.

После закрепления всех труб внутри дома перфоратором делают входное отверстие и воздухозаборник. Для защиты от насекомых устанавливается сетка и небольшой навес от непогоды. Хоть отверстие и должно быть ниже вытяжки, но монтировать его не ниже 2 метров от земли.

Нельзя недооценивать давление, которому будут подвергаться трубы: все соединения и крепления должны быть выполнены надежно. Разгерметизация каналов – самая распространенная проблема в домашних вентиляционных системах.

Оборудование

На этом этапе устанавливаются элементы и механизмы, призванные сделать жизнь комфортнее. Их набор может быть разным, но устанавливаются они в следующем порядке (видно из ввода):

•
  фильтр очистки;
• обогреватель, который будет нагревать воздух зимой (можно с дистанционным управлением);
• вентилятор;
• рекуператор;
• кондиционер, охлаждающий воздух летом (устанавливается непосредственно перед выходом воздуха из помещения).

В конце делается выход (при необходимости). Если она идет через крышу, через неотапливаемый чердак, трубы необходимо утеплить. Вытяжка установлена ​​и подключена.

Заключительные работы

Проложены силовые кабели, электроприборы подключены к сети, выполнено заземление. Проводится проверка работоспособности системы и проверяется правильность работы всех элементов.

После того, как декоративно-отделочные работы завершены и потолок скрывает форточку, диффузоры (декоративные решетки) снимаются).

Особенности построения естественной ПВВ

При разработке качественной естественной приточно-вытяжной вентиляции большинство специалистов руководствуется определенным «уставом» проектно-монтажных работ.

Эти правила помогают создавать действительно эффективные и недорогие решения даже для самых нетипичных компоновок спален и подсобных помещений в частном доме и многокомнатной многоэтажке.

При проектировании вентиляции следует стараться создать естественный приток воздуха из жилых комнат через прихожие в санузел и кухню

Коридоры в этом случае выступают в роли проточных пространств. Поэтому главный вентиляционный блок системы должен располагаться в центре дома, над коридорами или подсобными помещениями.

Например, вентиляционный модуль для 2-х этажного частного дома может располагаться на первом этаже над подсобным помещением или главным коридором. Для 1-этажного жилья, как вариант, в нижней части мансарды.

При прокладке магистральной трубы нужно помнить, что приточный воздух должен идти в жилые комнаты, а вытяжной – через кухни и подсобные помещения.

Поэтому приточные диффузоры размещают на условной границе «комнатной среды», а вытяжки на кухне, в ванной, подсобном помещении и туалете.

Диффузор совмещает две функции: равномерное распределение свежего воздуха и удаление отработанного воздуха. Они бывают разных форм. Изготовлен из листового металла и пластика

Есть замечания относительно высоты расположения воздухозаборных и выпускных отверстий. Выход вентиляционной системы должен располагаться выше уровня кровли здания.

Это защитит воздухозаборник от вторичного поступления свежего воздуха через вытяжные отверстия.

Свежий воздух должен поступать на высоте не менее 2 метров от земли.

Потому что мелкие абразивные частицы и пыль могут подниматься с помощью ветровых потоков на высоту более 1 метра и залетать в приточные диффузоры, тем самым быстро забивая первичные фильтры.

Типы установок для частных домов

Самостоятельно собрать такое устройство может, пожалуй, только инженер с соответствующей квалификацией, так как проектирование и монтаж, а также наладка работы таких агрегатов требуют специальных знаний.

Кроме того, это довольно громоздкая конструкция, которая не подходит для частных домов. Другие варианты вентиляции предназначены для частного домостроения: моноблочные приточно-вытяжные установки и системы канальной вентиляции.

Воздух, поступающий с улицы, приносит в дом не только холод, но и большое количество загрязняющих веществ, для удаления которых требуются фильтры

Тип #1 — моноблочный вариант оборудования

Для квартир, офисных сооружений, малоэтажных частных домов, компактных складов и даже для небольших производственных цехов применяют приточно-вытяжные установки, выполненные в виде моноблочной конструкции.

Это компактный агрегат, в корпусе которого уже собраны и установлены все необходимые элементы. По сравнению со штабелируемой системой моноблок подачи занимает очень мало места.

Такие устройства отличаются хорошей звукоизоляцией, их устанавливают на балконе, а при отсутствии такой возможности — прямо в комнате. Установка и настройка приточно-вытяжной установки значительно упрощается, ее нужно только разместить и включить.

Владельцы таких агрегатов отмечают, что при всех усилиях производителей по снижению уровня шума, эта проблема до сих пор полностью не решена.

Компактные вентиляционные установки занимают очень мало места и очень просты в установке. Ставить такой агрегат можно на балконе или в помещении

Звуковой эффект может различаться в зависимости от модели. В этом смысле отдельные ПУ производят столько же шума, сколько и бытовой кондиционер.

Кстати, такое устройство с вариантами забора воздуха извне вполне может заменить индивидуальную ПУ. Такие установки не особо хорошо работали в районах с суровым климатом.

При снижении температуры наружного воздуха ниже 10 градусов мороза ПУ с теплообменником (устройством для нагрева воздуха) может покрыться слоем льда.

Следует понимать, что одиночный приточный агрегат производительностью около 100 кубометров в час, рассчитан на обслуживание только одной комнаты, а не всего дома или квартиры.

Поэтому для нормального проветривания всего дома потребуется приобрести столько индивидуальных приточных установок, сколько имеется комнат, нуждающихся в вентиляции.

С одной стороны, это удобно, так как избавляет от необходимости больших работ по прокладке вентиляционных каналов по всему дому. С другой стороны, возникает вопрос о стоимости реализации такой системы вентиляции, ведь отдельные ПУ стоят недешево.

Выбор места приточного моноблока зависит от того, где планируется размещать подсоединяемые к нему воздуховоды. Если желоба будут размещаться сверху, подойдет вариант с установкой над балконной дверью

Если проблема с вентиляцией помещения возникла после завершения строительства и отделки помещения, вполне возможно, что стоимость нескольких таких установок будет меньше, чем перепланировка всего здания.

Если вентиляционные каналы были спроектированы на этапе строительства, то будет дешевле и проще реализовать систему канальной вентиляции.

Установка и сборка компактной вентиляционной системы без проблем может быть выполнена своими руками. Рассмотрим процесс вентилируемого вентиляционного устройства, устройства, которое очищает и нагревает воздух перед тем, как он попадет в помещение.

Перед установкой компактной вентиляционной системы выбираем оптимальное место и чертим окружность вентиляционного стенового канала

Крепим станину оборудования, предназначенного для алмазного бурения, к стене с помощью анкеров

Сверло с алмазно-закаленными зубьями крепится к валу двигателя сверлильного станка

После сверления снимаем керн со стены, очищаем отверстие пылесосом от строительной пыли, при необходимости промываем струей воды

В подготовленное к установке отверстие устанавливаем пластиковую втулку, предварительно обработав раствором поверхность

Вешаем форточку, предварительно установив для нее опоры. Монтируем внутреннюю часть приточной вентиляции

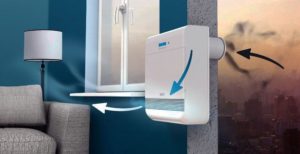

Устройство, закрепленное на стене, подключается к источнику питания. Вы можете управлять им напрямую или через свой смартфон

Со стороны фасада устанавливаем защитно-декоративную пластиковую сетку, защищающую от проникновения пыли, насекомых, птиц

По аналогичной технологии монтируется настенный приточный клапан. Вентиляционное устройство подойдет для квартиры или частного дома.

Тип #2 — канальные системы вентилирования

Канальный вариант представляет собой комплекс воздуховодов, проходящих через все помещения. Устройства ввода моноблочного типа располагаются на входе в систему.

Воздушные массы, обрабатываемые установкой, движутся по каналам и попадают в помещение через приточные вентиляционные решетки.

Вытяжные вентиляционные отверстия и соответствующие решетки предназначены для удаления отработанного воздуха.

Забор воздуха в помещение при принудительной вентиляции осуществляется через вентиляционные решетки. Они имеют лаконичный дизайн и не портят интерьер комнаты

Таким образом, чтобы проветрить всю квартиру или дом, достаточно установки достаточной мощности.

Воздуховоды приточной вентиляционной системы обычно размещают в пространстве под потолком, чтобы не портить интерьер лишними деталями. А вот вентиляционные отверстия необходимо вывести прямо к потолку или стене помещения.

Выбор производительности канальных установок:

• 200-350 куб м/ч — однокомнатные и двухкомнатные квартиры;
• 350-500 куб.м/ч — трехкомнатные квартиры и большие жилые квартиры;
• 2000-3000 куб.м/час — офисы или загородные дома.

Точная доходность рассчитывается по специальным формулам.

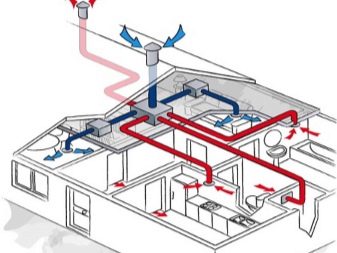

На этой схеме наглядно показано устройство канальной вентиляционной системы и обозначены ее основные элементы: вентилятор, шумоглушитель, нагреватель, дефлекторы и т д.

Необходимо понимать, что заявленная производителем максимальная мощность установки на практике не реализуется. Фактическая производительность ПУ зависит от уровня сопротивления сети.

Для определения фактической эффективности устройства с учетом особенностей конкретной системы воздуховодов можно воспользоваться графиком вентиляционной характеристики. Обычно он указывается в паспорте продукта.

Первоочередной задачей является размещение вентиляционных каналов под потолком, чтобы в дальнейшем их можно было скрыть за подвесными потолочными конструкциями. Этот способ приемлем для частных домов с высокими потолками

Важным показателем при расчете вентиляционных систем является статическое давление. Величина зависит от общей длины вентиляционных каналов, а также количества фильтров, которые устанавливаются дополнительно.

Для квартир применяют установки со статическим давлением в пределах 400-500 Па.

Вентиляция квартиры – варианты систем

Существует три основных схемы организации вентиляционной системы в квартире:

1. С естественной подачей и вытяжкой
2. С механической подачей и вытяжкой
3. Комбинированный: с механическим выхлопом и естественным входом

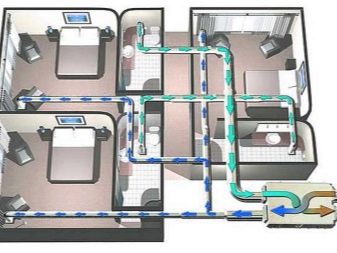

Механическая приточно-вытяжная вентиляция с рекуперацией тепла

Одним из лучших вариантов вентиляции квартиры является приточно-вытяжная вентиляция с рекуперацией тепла.

Рекуперация тепла – это использование тепла вытяжного воздуха для обогрева приточного воздуха. Теплообменник экономит до 80% тепла, необходимого для нагрева приточного воздуха в холодное время года.

Основой системы является приточно-вытяжная установка. Наружный воздух, поступающий в установку, проходит через фильтр, нагревается в теплообменнике, нагревается в калорифере, а затем распределяется по воздуховодам из оцинкованной стали в жилые помещения. Автоматика позволяет гибко управлять работой вентиляционной установки: изменять скорость, температуру и количество приточного и вытяжного воздуха.

Современные квартирные приточно-вытяжные установки часто работают тихо, особенно при низких оборотах вентилятора.

Однако желательно размещать агрегат подальше от жилых помещений. Это может быть лоджия (балкон), кладовая, кладовка или другое подсобное помещение.

Конструктивно приточно-вытяжная установка для квартиры может быть напольной или подпотолочной. Как следует из названия, один из них монтируется на пол, получается что-то вроде тумбы или тумбы, а второй размещается под потолком. Кроме самой установки, также требуется место для размещения вентиляционных элементов: клапанов, шумоглушителей, гибких соединителей, воздуховодов и т д. В результате в целом получается довольно крупное инженерное сооружение.

Обслуживание вентиляционной установки состоит в основном из периодической замены воздушных фильтров. Фильтры меняются по мере загрязнения, что зависит от режима эксплуатации и экологии местности. В среднем фильтры необходимо менять не реже одного раза в квартал.

Преимущества:

• Высокое качество воздуха круглый год
• Фильтрация и подогрев наружного воздуха
• Рекуперация тепла
• Удобное управление

Трудности:

• Необходимое место для оборудования
• Относительно высокая стоимость
• Требует профессиональной установки

Принудительная приточно-вытяжная вентиляция без рекуперации

В системах без рекуперации приточная и вытяжная системы выполняются раздельно и, как правило, размещаются в разных местах. Приточный узел может быть общим на всю квартиру (центральным), а может быть и локальным, то есть подачей воздуха в одно помещение. Силовой агрегат состоит из следующих элементов: заслонки, воздушного фильтра, вентилятора, электронагревателя, системы автоматики и шумозащитного кожуха. Вход находится на лоджии, на балконе, в одном из подсобных помещений или на улице. Наружный воздух, поступающий в установку, очищается от пыли, нагревается в калорифере и по сети воздуховодов поступает в жилые помещения. Автоматизация приточно-вытяжной установки позволяет гибко управлять ее работой: установить температуру приточного воздуха, изменить скорость и производительность. Вместо центрального приточного воздуха можно использовать локальные установки, рассчитанные на одно помещение, такие как «Тион 3С» или «iFresh» вытяжка Lufberg или их аналоги. Вытяжную вентиляцию организуют с помощью канальных вентиляторов или, при наличии тяги в вытяжных каналах, оставляют естественные плюсы:

• Высокое качество воздуха круглый год
• Фильтрация и подогрев наружного воздуха
• Удобное управление

Трудности:

• Требуется место для оборудования и воздуховодов
• Без рекуперации тепла
• Требует профессиональной установки

Комбинированная система вентиляции

Такую систему вентиляции можно охарактеризовать как экономичную и практичную. Стабильность приточно-вытяжной схемы обеспечивается механической вытяжкой. Воздушный поток поступает в дома естественным путем через приточные стеновые или оконные клапаны. Мировым лидером в области вентиляционных систем такого типа является французская компания. Приточный воздух в клапанах не нагревается, поэтому под окном, в котором установлен приточный клапан, важно установить полноценный обогреватель, желательно открытый радиатор. Холодный воздух, поступающий в помещение, будет мягко смешиваться с теплым конвективным потолком радиатора и поступать в жилое помещение с оптимальной температурой. Кстати, мощность отопительных приборов, при проектировании отопления в квартире его рассчитывают, в том числе, с учетом обогрева минимальной нормы наружного воздуха. Вытяжные вентиляторы обычно работают постоянно. Когда никого нет дома, только на более низких скоростях. Это обеспечивает постоянный, стабильный и организованный воздухообмен в квартире. Преимущества:

• Относительно недорогая установка
• Минимум места для оборудования
• Минимальное обслуживание

Недостатки:

• Нет фильтрации приточного воздуха
• Без подогрева на входе
• Минимальные скорости воздухообмена

Бюджетные варианты восстановления воздухообмена

Эффективность вентиляции можно повысить с помощью простых и недорогих устройств.

Особенности разных видов оконных клапанов

Существует два типа клапанов:

• с ручным регулированием;
• с автоматической регулировкой.

Ручная регулировка заключается в установке специальной заслонки в одно из нескольких возможных положений. Эффективность таких диффузоров во многом зависит от действий пользователя. Автоматическое регулирование более производительно. Эти модели реагируют на изменение разницы давлений внутри и снаружи помещения и изменяют положение заслонки.

Пример: сильные порывы ветра. В этом случае разница давлений увеличивается. Заслонка диффузора закрывается, предотвращая чрезмерное проникновение наружного воздуха.

Стеновая модель: устройство и монтаж

Модели, предназначенные для настенного монтажа, проигрывают по популярности оконным клапанам, но тоже достаточно востребованы. Имеют цилиндрический корпус с декоративными панелями и систему фильтрации. Устройства размещают на наружной стене на высоте не менее 2 м от пола или над радиатором отопления. Холодный воздух, поступающий в помещение через воздухозаборники, нагревается горячим воздухом, скапливающимся под потолком. В стандартной комплектации имеют теплоизоляцию для предотвращения образования конденсата в клапане и фильтр грубой очистки. Некоторые производители предлагают диффузоры с электрическим подогревом для предварительного нагрева воздуха, поступающего в помещение.

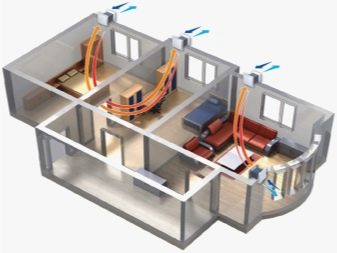

Бесканальная принудительная вентиляция

Бесканальная приточная вентиляция – недорогой и эффективный способ организации воздухообмена в небольших помещениях.

Усовершенствованный стенной клапан

Расширенная модель имеет автоматическое управление, датчики давления, влажности и температуры. Держите постоянное количество свежего воздуха. Оснащен глубокими фильтрами, удаляющими взвешенную пыль, смог и пыльцу. Имеют встроенный нагревательный прибор и лаконичную декоративную панель.

Бризер — компактная вентустановка с климат-контролем

Респираторы — это «умные» и функциональные устройства с системой защиты воздуха от пыли, смога, вирусов и аллергенов. Они настенные, имеют многоступенчатую систему очистки, в том числе НЕРА-фильтры. Эффективно справляются с подачей воздуха в помещение площадью от 40 до 80 м². Управление с передней панели и пульта дистанционного управления. Имеют встроенный вентилятор, ионизатор и нагреватель воздуха.

Кондиционеры с подачей свежего воздуха

Кондиционеры с подачей свежего воздуха эффективно заменяют или дополняют вентиляционное питание квартиры. Универсальные и многофункциональные команды. Стандартный кондиционер работает только с комнатным воздухом. Эта сплит-система имеет камеру забора свежего воздуха и линию подачи.

Приточные канальные мульти-системы

Приточно-канальные мультисистемы представляют собой многофункциональные установки, позволяющие эффективно восстанавливать теплопотери и управлять работой прибора в зависимости от параметров микроклимата в каждом помещении.

Принцип работы комплекса с рекуперацией

Приточно-вытяжная вентиляция с рекуперацией для квартиры – энергоэффективная установка, требующая значительных вложений, но окупающая себя в процессе эксплуатации.

Рекуператор – это устройство, позволяющее уменьшить потери тепла при проветривании помещения. Принцип работы рекуператора: он нагревает поступающий в дом свежий воздух теплом вытяжного. Передача тепловой энергии происходит в теплообменнике. Приточный и вытяжной потоки не смешиваются.

VAV-система — вентиляция по потребностям

Аббревиатура VAV означает переменный объем воздуха. Как это реализуется на практике? На приточно-вытяжной сети устанавливаются специальные заслонки. Каждый механизм оснащен приводом, электронной и измерительной системой, реагирующей на падение давления в устройстве. Датчики контролируют влажность, концентрацию углекислого газа и температуру в каждой комнате. При изменении установленных параметров система VAV увеличивает или уменьшает объем воздуха в помещении. Этот принцип позволяет гибко управлять работой оборудования.

Преимущества приточно-вытяжной вентиляции

• постоянно заменяет отработанный воздух в помещении
• очищает и нагревает воздух при необходимости
• существуют системы, которые также обеспечивают увлажнение воздуха в заданных пределах, используя влагу, поступившую в массы приточного воздуха, выбрасываемые в канал, решая тем самым проблему удаления конденсата
• рекуперация тепла: повышение температуры приточного воздуха, использование тепла отработанного воздуха с экономией энергии

Минусы приточно-вытяжной вентиляции

• Шум вентилятора
• Охлаждение воздушных масс, необходимое летом, не предусмотрено
• Возникает постоянная необходимость слива образовавшегося конденсата

Как определить, что в квартире неисправная система вентиляции

Многоквартирные дома оборудованы системой естественной вентиляции. В кухне и санузлах установлены специальные отсеки, через которые по каналам проходит отработанный воздух. Через несколько лет эксплуатации шахты загрязняются и хуже переносят воздушные массы.

О том, что система вентиляции в квартире работает неправильно, свидетельствуют следующие признаки:

• повышенная влажность в ванной комнате;
• конденсат на зеркалах и окнах;
• неприятные запахи в ванной комнате;
• распространение дыма и пара из кухни во все помещения;
• спертый воздух в помещении.

Приточная вентиляция в квартире решает эти проблемы, она обеспечивает постоянный приток свежего воздуха. Микроклимат становится комфортным для работы и отдыха.

Объединение вентиляции и кондиционирования в квартире

Городская квартира редко может похвастаться лишней площадью, поэтому объединение систем вентиляции и кондиционирования в одном комплексе позволяет не только снизить затраты на монтаж, но и сэкономить ценное пространство.

Самый простой вариант системы вентиляции и кондиционирования – обычный кондиционер с функцией подачи свежего воздуха. Обеспечить полноценный воздухообмен она не сможет, но хотя бы в одном помещении будет поступление свежего воздуха. Может использоваться совместно с вентиляционными установками «Вентмашина.

Еще одним вариантом для ценителей комфорта станет канальная система кондиционирования и вентиляции. В основе лежит центральный кондиционер с возможностью добавления свежего воздуха или приточно-вытяжная установка с чиллером. При желании агрегат можно дополнительно оснастить теплообменником.

Место и особенности монтажа

Как установить приточно-вытяжную вентиляцию в квартире расскажем подробнее. Диффузоры и приточные решетки должны быть установлены как можно дальше от входной двери. Эффективнее использовать подачу воздуха в верхнюю зону помещения. Такое расположение приточных и вытяжных элементов обеспечивает достаточную циркуляцию воздуха. Если помещения имеют разную высоту потолков (например, скошенные чердаки), рекомендуется устанавливать вентблоки в самой высокой точке. В помещениях с высотой потолков более 3 метров устройства должны располагаться в зоне присутствия людей. Неправильное расположение может привести к недостаточной циркуляции воздуха в проветриваемых помещениях. Монтаж вентиляции – сложный процесс.

Ошибки при проектировании

На этапе создания проекта часто обнаруживаются ошибки и недочеты. Это может быть чрезмерный фоновый шум, обратная или недостаточная тяга, продувание (верхние этажи многоэтажных жилых домов) и другие проблемы. Некоторые из них можно решить даже после завершения установки, с помощью дополнительных установок.

Ярким примером неквалифицированного расчета является недостаточная тяга в вытяжке производственного помещения без особо вредных выбросов. Допустим, вентиляционная шахта заканчивается круглой шахтой, возвышающейся над потолком на 2000-2500 мм. Поднимать его выше не всегда возможно и целесообразно, и в таких случаях используется принцип выброса факелов. В верхней части круглого вентиляционного канала установлен шип с меньшим диаметром рабочего отверстия. Создается искусственное сужение сечения, что влияет на скорость выброса газа в атмосферу — она увеличивается многократно.

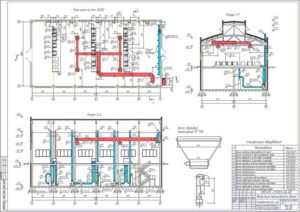

Пример проекта

Способы повышения эффективности «приточки»

Эффективным способом подачи воздуха в помещения является установка диффузоров. Вы можете купить новые окна с заводскими диффузорами или выбрать настенные модели. Можно установить прибор на уже вставленные окна, но это аннулирует гарантию производителя. Обычно одного устройства достаточно на одно помещение, если его площадь не превышает 20 м² (в этом случае может потребоваться два). Поток воздуха можно регулировать вручную или автоматически в зависимости от модели. Многие устройства оснащены датчиками влажности, они реагируют на перепады давления и изменение температуры.
