Что такое диммирование: что делает устройство в электрике

Реостат как простейший диммер

Простыми словами, диммер — это реостат переменного тока, но с более сложной конструкцией. Впервые Й. Поггендорф изобрел в 19 веке переменный резистор для изменения напряжения (U, В) и тока (I, А) за счет увеличения/уменьшения сопротивления (R, Ом).

В зависимости от типа реостата величина R изменяется плавно или ступенчато.

Для уменьшения яркости источника света нужно уменьшить напряжение реостатом, а для этого добавлено сопротивление.

Из-за увеличения R и I устройство сильно нагревается и выделяет тепло в окружающий воздух. В результате такой регулятор имеет низкий КПД, в связи с чем его не используют.

Что такое диммер

Простейший диммер представляет собой переменный резистор, в том числе и реостатный, но такой вариатор выдает значительные показатели мощности, что приводит к очень низкому КПД в условиях чрезмерного нагрева устройства.

Вариатор повышает КПД устройств

Автомобильный трансформатор также может служить штатным диммером.

История изобретения и совершенствования прибора

Первые механические диммеры были изобретены Грэнвиллом Вудсом более века назад и широко использовались для плавного и медленного затемнения театрального освещения. Чуть позже появились реостаты. Такие электрические устройства, изобретенные Иоганном Поггендорфом, использовались для регулирования показателей силы тока и напряжения в электрической цепи. Устройство представляло собой токопроводящий элемент и специальное устройство, плавно или ступенчато регулирующее электрическое сопротивление.

Первые вариаторы отличались механическим способом управления и могли вносить изменения только в яркость светового прибора. Самые современные и многофункциональные контроллеры света оснащены микроконтроллером, а также имеют целый набор расширенных функций, представленных:

• регулировка яркости освещения;
• автоматическое выключение;
• имитация присутствия людей;
• мягкий свет включается и выключается;
• различные режимы затемнения или мигания;
• дистанционное управление.

Электронные устройства заслуженно относятся к разряду самых компактных и очень недорогих устройств. Все самые современные электронные вариаторы имеют силовой элемент в виде полупроводникового симистора или транзисторного ключа, но значительная часть этих устройств выдает на выходе сечения синусоиды.

Осветительный прибор с диммером может стать многофункциональным

По этой причине к таким регуляторам категорически нельзя подключать какое-либо устройство, которому необходимо питать индикаторы тока с низкими коэффициентами гармоник. Важно помнить, что дешевые и некачественные электронные регуляторы не имеют специального фильтра, поэтому способны генерировать слишком сильные электромагнитные помехи.

Предназначение

Слово «диммер» происходит от английского «dim», что в дословном переводе на русский язык означает «затемнять». Но российский диммер часто еще называют диммером, потому что это электронное устройство, с помощью которого можно изменять электрическую мощность (то есть регулировать ее в большую или меньшую сторону).

Чаще всего с помощью такого устройства регулируют осветительную нагрузку. Диммер предназначен для изменения яркости света, излучаемого светодиодными лампами, а также лампами накаливания и галогенными лампами.

Простейшим примером диммера является переменный резистор (или реостат). В 19 веке немецкий физик Иоганн Поггендорф изобрел это устройство, чтобы с его помощью можно было регулировать напряжение и силу тока в электрической цепи за счет увеличения или уменьшения сопротивления. Реостат представляет собой устройство с регулируемым сопротивлением и проводящий элемент. Сопротивление может быть изменено шаг за шагом без проблем. Чтобы получить низкую яркость света, необходимо уменьшить напряжение. Но сопротивление и сила тока будут большими, что приведет к сильному нагреву прибора. Так что такой регулятор совсем не выгоден, он будет работать с низким КПД.

Автотрансформаторы также могут использоваться в качестве диммеров. Их применение обусловлено высоким КПД, во всем регулируемом диапазоне будет формироваться практически неискаженное напряжение с необходимой частотой 50 Гц.Но автотрансформаторы достаточно большие, много весят, и для управления ими необходимо применять значительные механические усилие . Кроме того, такое устройство будет стоить дорого.

Электронный диммер – этот вариант наиболее выгоден с экономической точки зрения. Он компактен и имеет немного другой принцип работы. Поговорим об этом подробнее.

Применение

Что такое диммер, более-менее понятно. На лампу подается напряжение, меняем его уровень и тем самым регулируем яркость лампы. Теперь несколько слов о том, когда и где используется это устройство.

Согласитесь, часто бывают ситуации, когда нужно уменьшить яркость света:

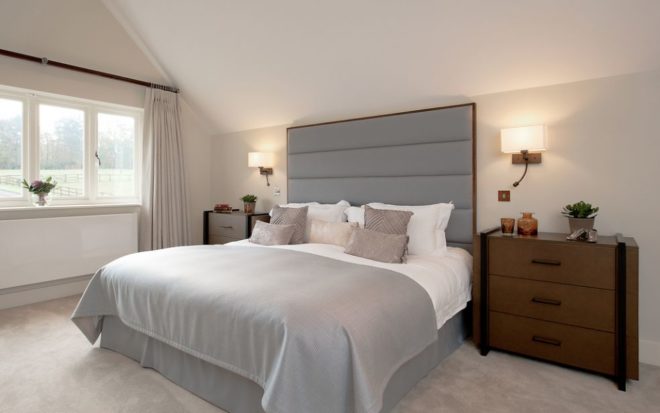

• часто световой поток нужно уменьшить перед сном в спальне;
• некоторые помещения по дизайну требуют изменения светового рисунка;
• иногда освещение в комнатах переводится в так называемый дежурный режим для снижения энергопотребления.

В производственных и бытовых помещениях светодиодные лампы настраиваются на разные режимы потребления. При этом подбирается оптимальное освещение, и за счет этого достигается достойная экономия электроэнергии.

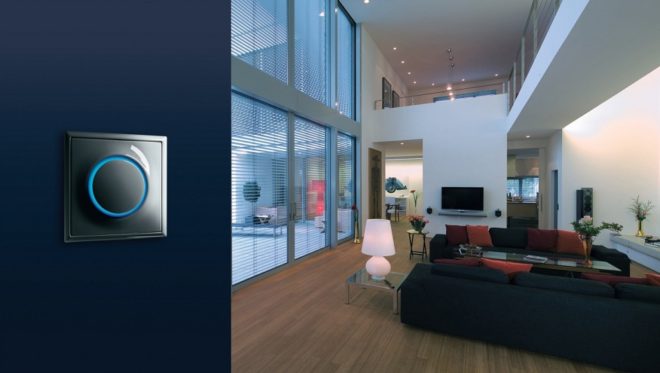

Что касается дизайнерских идей, то в больших гостиных или прихожих сейчас стало модным использовать вторичное освещение отдельных зон. Вторичное освещение продумано до мелочей, а с помощью диммеров можно усилить освещение и сделать акцент на некоторых деталях интерьера (картине на стене, красивой вазе, установленной в нише и т.д.) первого плана.

Диммируемые светодиодные лампы позволяют получить красочный эффект во время какого-либо концерта, рекламной акции или праздника.

Диммер очень удобен для отдыха дома. Когда гости сидят за столом, требуется яркое освещение, а во время танца можно его приглушить. Особенно удобно и выгодно использовать такой прибор во время романтического ужина или свидания, когда лампе не нужно гореть на полную мощность. И это лишь некоторые из распространенных примеров. Конечно, у каждого свой способ использования диммеров. Так что это нужно, удобно и выгодно, можно установить дома и посоветовать друзьям.

Форма LED лампочки и ее влияние на освещение

Для обеспечения оптимального угла освещения следует выбирать светильники, в которых светодиоды установлены по окружности центрального элемента светильника, выполняющего роль охлаждающего радиатора. В большинстве светильников светодиоды установлены на круглой плате. В них свет не может распространяться более чем на 180°. Увеличение угла рассеивания достигается за счет матовой пластиковой колбы, которая более равномерно распределяет свет.

В этом смысле форма колбы не играет большой роли, особенно если используются лампы накаливания, рассеивающие свет более чем на 360°.

Мерцание света и методы его выявления

Мерцание света светодиодной лампы в нормальных условиях эксплуатации незаметно для глаза. Диммер уменьшает частоту импульсов светодиодов. Если в схеме нет сглаживающих конденсаторов, то при уменьшении яркости лампы становится заметным мерцание, что негативно сказывается на органах зрения, приводит к усталости и головным болям.

Мощность устройства и рабочее напряжение

Мощность бытового диммера, устанавливаемого вместо выключателя, должна как минимум соответствовать мощности ламп, используемых в осветительном приборе. Для расчета мощностной мощности используйте формулу:

P = (P1+P22..Pn)*K*J

Где значение индексов:

• P — суммарная мощность всех потребителей (в ваттах (Вт);
• P1, P2, Pn: значения мощности подключенного оборудования;
• К — коэффициент одновременности: сколько устройств можно подключить одновременно к одному проводнику. На практике используется значение 0,8. Для надежности или незнания вы можете использовать 1;
• J — запас прочности. Используется для создания резерва на возможное подключение нового оборудования. На практике используются значения 1,5 – 2.

Все бытовые приборы, используемые в домашних электрических сетях, рассчитаны на напряжение 220-240 вольт.

Световой поток и пределы диммирования

По мере уменьшения амплитуды приема электрических импульсов пропорционально уменьшается световой поток. Обычно для домашних диммеров нижняя граница включения светодиодов составляет 10% от максимального уровня светового потока.

Цветовая температура и цветопередача

Как правило, при уменьшении яркости до 50% цветовая температура не меняется. Если яркость лампы уменьшается более значительно, происходит смещение в красную часть спектра. «Холодные» и «дневные» лампы становятся «теплыми.

Цветопередача значительно страдает. Все зеленые и синие объекты будут казаться черными, а красные, оранжевые и желтые объекты будут казаться намного светлее, чем они есть на самом деле.

Цоколь и корпус устройства

Диммеры не имеют базы и представляют собой навесное устройство, а не обычный выключатель. Что касается ламп, то установка в них диммерного регулятора мерцания может повлиять на объем переходного элемента от цоколя к колбе лампы. Диаметр основания остается прежним: Е14 или Е27.

Срок службы диммера

Гарантийный срок устанавливается производителем. Обычно фактический срок намного больше, чем гарантийный срок. Для современных устройств средней ценовой категории он равен одному, реже двум годам.

Электронные диммеры

Для тех, кто хочет углубиться в тему.

Это небольшие и недорогие устройства на основе управляющего ключа: транзисторного или симисторного.

Большинство таких аттенюаторов имеют на выходе несинусоидальный сигнал, а синусоидальные участки «обрезаются» имеющимся ключом.

Такие диммеры не предназначены для подключения устройств, питающихся токами с низкими гармониками.

К категории таких устройств относятся электродвигатели, трансформаторы индуктивного типа для галогенок и т д. Это связано с риском повреждения устройства из-за перегрева.

Также недорогие электронные диммеры без специальных фильтров являются источниками сильных помех.

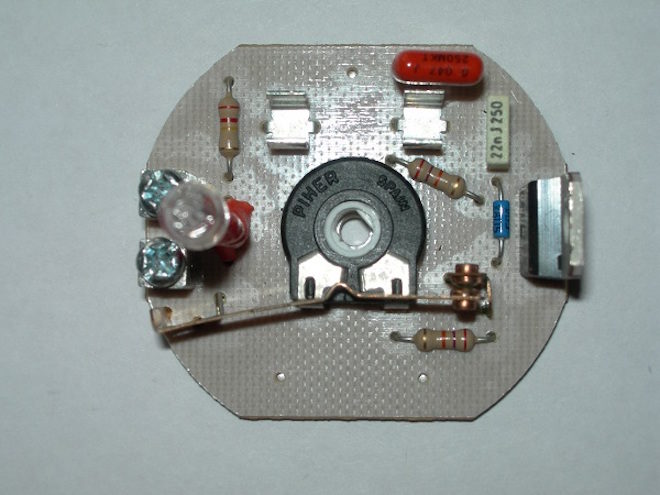

Устройство и принцип действия диммера

А теперь, как говорится, рассмотрим диммер изнутри. Что это за устройство и из каких элементов оно состоит? На чем основан принцип его работы?

Все современные электронные диммеры имеют в качестве основного элемента в своей конструкции ключ (его еще можно назвать переключателем или выключателем), который управляется приборами на полупроводниковых транзисторах, симисторах или тиристорах. Большинство устройств не выдают синусоидальный сигнал; электронный ключ как бы отсекает участки синусоиды.

Чтобы было понятнее, в электрической сети протекает ток, который имеет синусоидальную форму. Для изменения яркости лампы нужно применить обрезанную синусоиду. Двунаправленный тиристор отсекает передний или задний фронт синусоиды переменного тока, уменьшая напряжение, питающее лампу.

В зависимости от того, какой фронт синусоиды срезается, различается регулируемый метод:

• регулировка передней кромки;
• регулировка задней кромки.

Оба метода используются для управления разными лампами:

1. Диммирование светодиодных и галогенных ламп осуществляется электронными трансформаторами, при этом используется регулировка по заднему фронту.
2. Компактные люминесцентные и светодиодные лампы 220 В, а также низковольтные лампы регулируются электромагнитными трансформаторами и с использованием современного метода.

Оба метода подходят для ламп накаливания. В конструкцию диммеров также заложена защита от короткого замыкания и перегрева. Поскольку диммеры способны генерировать электромагнитные помехи, для снижения их уровня последовательно в цепь включают дроссель или индуктивно-емкостные фильтры.

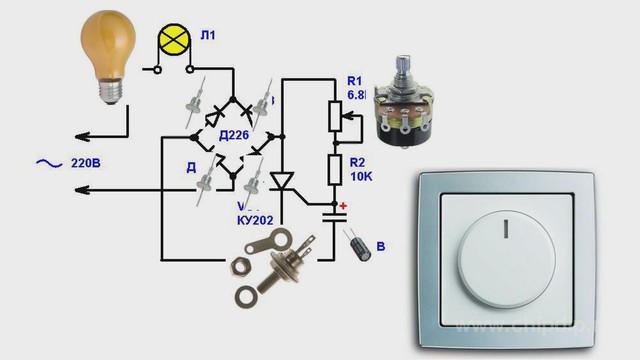

На тиристоре

В большинстве случаев в качестве основного элемента используется тиристор.

Общий алгоритм работы следующий:

1. Пока SCR закрыт, конденсатор (C) заряжается через резистор.
2. Входное полуволновое напряжение увеличивается.
3. В определенный момент (при повышении напряжения выше 32 Вольт) открывается динистор ЗД, а затем и тиристор тринистора.
4. Ток течет между клеммами до тех пор, пока значение не упадет до уровня, необходимого для закрытия ZD.
5. Конденсатор разряжается через D1 (диод) и SCR.
6. Тиристор закрывается, и процесс повторяется снова.

За счет открывания тиристора через определенные промежутки времени при переходе через «0» можно «обрезать» синусоиды и таким образом изменить параметр напряжения и ток нагрузки.

С дросселем

Во многих диммерах используются переключатели, которые при добавлении в цепь производят электромагнитные (ЭМ) колебания в широком диапазоне частот.

Такие волны вызывают появление тока в проводах, соединяющих диммер, блок питания и нагрузку, создавая помехи.

Для борьбы с проблемой используются катушки индуктивности или LC-фильтры. Они устанавливаются вблизи источника нагрузки или питания.

Чем выше частота, тем компактнее индуктор. При правильном выборе фильтра помехи можно свести к минимуму.

На резисторе

Диммеры на резисторе R служат для изменения яркости ламп накаливания.

Конструктивно прибор состоит из реостата/переменного резистора и работает по закону Ома.

По мере увеличения сопротивления ток в колбе уменьшается, что снижает активность нити накала.

Конструкция очень простая, но у нее есть один большой недостаток: постоянное энергопотребление вне зависимости от положения установки.

Поэтому при увеличении сопротивления ток уменьшается, но общий заряд остается неизменным. Избыточная энергия преобразуется в тепло и переходит в воздух.

Поэтому сэкономить электроэнергию с помощью таких устройств не получится.

Резисторные диммеры встречаются редко, но используются для изменения яркости полупроводниковых ламп.

Это аналоговый метод управления, который редко используется из-за его низкой эффективности и высокой чувствительности.

На симисторе

Эта схема немного сложнее, чем вариант с резистором. Здесь используется симистор, играющий роль ключа и изменяющий текущие параметры.

Во время работы напряжение составляет отрицательные/положительные полуволны кусками, а при снижении яркости лампочка питается от «обрубков».

На генератор ШИМ поступает сигнал частотой 200 герц. При этом яркость меняется с учетом временного интервала и длительности импульса. Параметры тока/частоты остаются без изменений.

Несмотря на большую сложность исполнения, симисторная схема имеет ряд преимуществ.

Так что при увеличении яркости токовая нагрузка не увеличивается. Также в таких устройствах можно организовать управление/включение дистанционно или возле источника света.
Как это работает — ДИММЕР

Нужно ли ставить диммер

Недостаточно выбрать диммер, вы должны оценить его практичность. Это устройство, как описано выше, сейчас чаще строят по электронной схеме с углом отсечки напряжения. А простейшая реализация аттенюатора приближает угол отсечки к синусоиде. Также напрямую меняется форма тока питающей сети. В результате локальное напряжение приобретает нежелательные гармоники. Диммер становится грозой для чувствительного электронного оборудования. В результате рекомендуется питать такие устройства через сетевой фильтр.

Сложность в том, что этот (под дин-рейку) стоит больше двух тысяч рублей. Это непростая цена, которую нужно заплатить, не задумываясь, так как место в распределительном щите потрачено впустую. Также светодиодная лампа, предназначенная для работы в паре с диммером, стоит дороже обычной.

Правильный выбор аттенюатора не исключает главного — помех в эфире. Не размещаясь на экране, устройство начинает активно вещать в широком спектре. Это плохо для здоровья. На слух это можно проверить с помощью лампочки накаливания: если повернуть диммер на минимум, то спираль начнет чуть слышно свистеть. Это означает появление гармоник напряжения в ультразвуковом спектре сети. Диммер своеобразно качает нить, слышно шипение.

Диммер (дим — дим): Электронное устройство, также называемое диммером или вариатором. Устройство используется для изменения электрической энергии и для регулировки яркости света, излучаемого лампами накаливания или светодиодами.

Плюсы и минусы применения

Перед покупкой диммера нужно правильно оценить ситуацию и решить, действительно ли он необходим. Иногда установка диммера в доме действительно полезна, так как устройство имеет заметные преимущества.

• Основная функция — увеличение/уменьшение яркости света — уже сама по себе интересна. Можно поставить «рабочий» режим, при котором видна каждая пылинка на столе, или приглушить свет до минимума, чтобы дать отдых глазам и расслабиться
• Электронная начинка устройства позволяет увеличить его возможности, делая способы управления еще более удобными. Например, включить/выключить хлопком или определенной командой, отправив сигнал по радиоканалу или Wi-Fi
• В отличие от ступенчатого переключения, мягкое переключение защищает цепь от резких скачков напряжения, что способствует долгому сроку службы ламп и самого устройства. Ручкой сделать плавную регулировку сложнее, а сенсорное устройство в этом плане работает отлично
• Если есть риск ограбления или по каким-то причинам необходимо создать впечатление квартиры, в которой постоянно кто-то находится, устанавливается устройство с функцией имитации присутствия. Свет включается и выключается в разных комнатах
• Регулировка яркости света в комнате
• Расширение диапазона мощностей современных моделей
• Плавное изменение мощности и яркости Функция имитации присутствия человека

Однако есть и недостатки. Основные из них связаны с монтажными работами. Для установки может потребоваться повторная проводка, а затем сделать косметический ремонт. Некоторые устройства могут создавать помехи для чувствительных устройств, вызывая электромагнитные помехи.

Большинство диммеров не универсальны, то есть работают только с одним типом ламп, например, с традиционными лампами накаливания мощностью 40 или 60 Вт. Если вы хотите, чтобы эффективность устройства достигла своего максимума, вам следует избегать использования ламп накаливания. От светильников со светодиодными источниками ожидается более высокая доходность.

В чем различия диммеров?

Если вы собираетесь использовать диммер, вы должны сначала выяснить, что они из себя представляют. Все ли светодиодные лампы диммируются?

Аттенюаторы различают по следующим критериям:

• По типу установки;
• по исполнению и форме управления;
• в зависимости от способа регулирования.

Давайте подробнее рассмотрим каждый из них.

По способу осуществления регулировки

В зависимости от способа управления различают механические и электронные, контактные и бесконтактные, а также дистанционные и акустические регуляторы света.

Механический

Снижение мощности электроприбора достигается за счет отключения синусоиды тока

Механические устройства основаны на потенциометрах, которые напрямую не связаны с уровнем нагрузки, а вместо этого передают сигнал через цепь управления на силовой элемент любого типа, представленный реостатом, дросселем или тиристором. Преимуществом является простота и доступная стоимость.

Сенсорный

В старых лампах накаливания для управления яркостью используется метод изменения напряжения

Сенсорные модели представлены поворотными клавишами и нажимными кнопками, а для некоторых типов характерна функция управления сразу несколькими светильниками простой сменой цвета. Преимущества связаны с отсутствием склонности устройства к износу или заклиниванию.

Акустический

Современные устройства регулируют яркость с помощью широтно-импульсной модуляции

Акустическое устройство активируется при воздействии на датчик команды или шума в условиях так называемой голосовой команды. У таких моделей современного диммера есть небольшой недостаток, заключающийся в изменении яркости света при непроизвольном движении животных или падении бытовых предметов.

Дистанционный

Старые реостаты не экономят электричество, а рассеивают его в виде тепла

Удаленные модели работают с помощью пульта дистанционного управления, что позволяет регулировать уровень освещения без необходимости использования традиционного переключателя. Работа основана на инфракрасном излучении (ИК) или стандартных радиоволнах (РЧ), но пульт дистанционного управления требует своевременной замены батарейки.

По типу исполнения

Современные диммеры также различаются по конструкции и могут быть предназначены для различных целей.

Модульный

Синусоида при правильной работе регулятора чередует короткие импульсы с длинными паузами

Модульная версия регулирует уровень освещения в общественных местах, представленных лестницами, коридорами и входами. Этот тип регулятора устанавливается внутри распределительного щита. Прямое затемнение светильников в этом случае осуществляется кнопкой или одноклавишным выключателем.

Моноблочный

Увеличение длительности пауз между импульсами снижает интенсивность яркости прибора

Моноблочная версия стандартно монтируется в отрезке фазы электрической цепи, идущей к нагрузочной части светильников, и используется в качестве традиционного выключателя.

Блочный

Диммируемые лампы могут работать от 10% до 100% своей мощности

Блочные модели предполагают фиксацию регулятора света непосредственно с выключателем в виде стандартного блока вилки-выключателя».

По типу монтажа

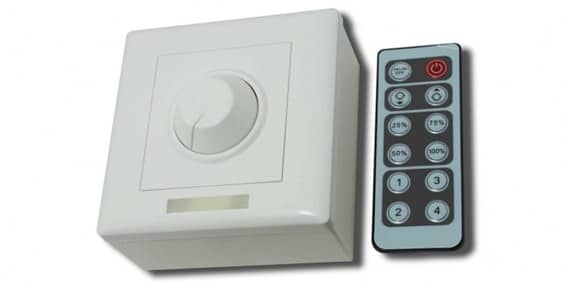

Для наружной установки: накладной выключатель с диммером для светодиодных ламп. Для установки такого устройства не нужно сверлить нишу в стене, оно просто монтируется поверх стены. Очень удобно использовать в тех случаях, когда интерьер не в приоритете или проводится внешняя проводка.

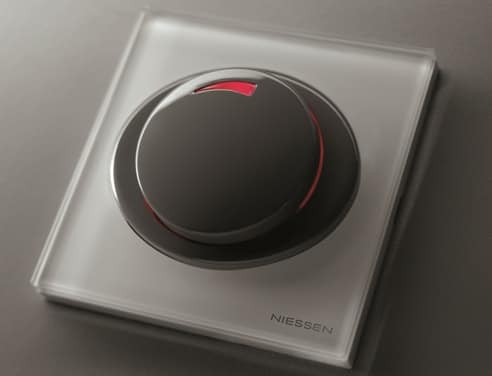

Для внутренней установки: прекрасно вписывается в любой интерьер, например, в этот.

Для монтажа на DIN-рейку они очень специфичны и поначалу могут показаться непрактичными. Однако этот диммер для светодиодных ламп работает с пульта, при этом он скрыт от посторонних глаз в электрощите.

По исполнению

По конструкции диммер для светодиодных и ламп накаливания может быть:

• Ротари;
• поворотно-нажимного типа;
• нажми на кнопку;
• трогать;

Поворотный – один из самых простых вариантов регулировки яркости светодиодной лампы, выглядит непритязательно и имеет самый простой функционал.

Swivel-push выглядит почти так же, как Swivel. Благодаря своей конструкции, когда вы нажимаете на нее, свет включается с яркостью, которую вы установили при последнем включении.

Кнопочный драйвер для светодиодного освещения уже выглядит более технологично и органично впишется в современную квартиру. Как этот диммер для светодиодных ламп.

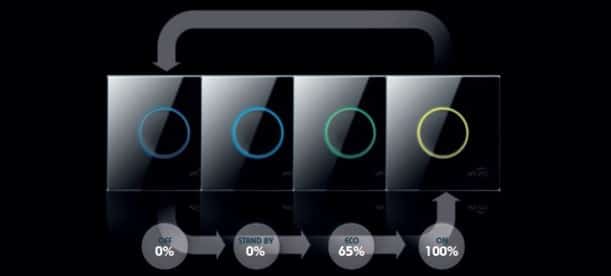

Сенсорные модели могут быть совершенно разными — от световых кругов до одноцветных панелей для регулировки напряжения светодиодных ламп.

По способу регулировки

Диммеры бывают разные не только по своему исполнению, но и по принципу работы. Это особенно относится к диммерам переменного тока.

Первый тип аттенюаторов более распространен и дешевле из-за простоты схемы: аттенюатор с отсечкой на переднем фронте. Чуть позже будет подробно рассмотрен его принцип работы и схема, для сравнения посмотрите на вид напряжения на выходе такого регулятора.

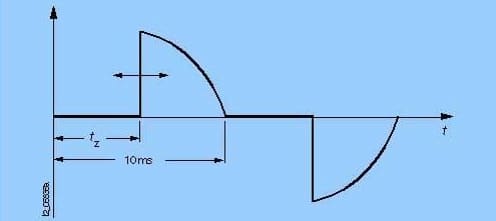

На графике видно, что остальная часть полуволны приложена к нагрузке и ее начало обрезано. Из-за характера коммутации нагрузки в электрических сетях наводятся помехи, мешающие работе телевизоров и других устройств. На лампу подается напряжение заданной амплитуды, которое затем затухает при переходе синусоиды через ноль.

Можно ли использовать современный диммер со светодиодными лампами? Могу. Диммируемые светодиодные лампы этого типа будут хорошо диммироваться только в том случае, если они изначально предназначены для этого. Об этом свидетельствуют символы на упаковке. Их еще называют «регулируемыми».

Второй тип работает иначе, создает меньше шума и лучше работает с разными лампочками: это диммер с вырезом на заднем фронте (англ trailing edge).

Затемнение светодиодных ламп с этим типом диммера лучше, а его конструкция лучше подходит для недиммируемых источников света. Единственным недостатком является то, что эти лампы могут регулировать свою яркость не с «нуля», а в определенном диапазоне. При этом диммируемые светодиодные лампы просто великолепно регулируются.

Лучшим решением является использование диммера Falling Edge для светодиодных светильников.

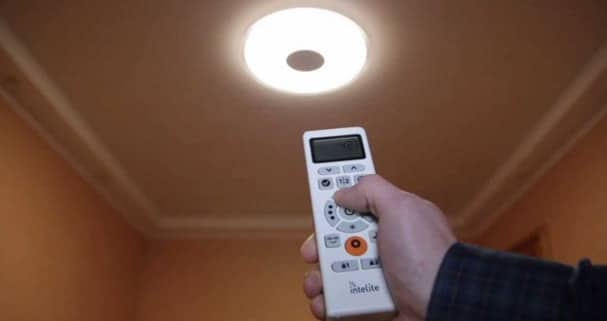

Отдельное слово можно сказать о готовых светодиодных светильниках с регулировкой яркости. Это отдельный класс осветительных приборов, которые не нуждаются в установке дополнительных регуляторов, но имеют его в своей конструкции. Его настройки производятся с помощью кнопок на корпусе или с пульта дистанционного управления.

По способу управления

В бытовых условиях наибольшее распространение получили классические и доступные моноблочные регуляторы светового потока, которые традиционно различаются способом управления.

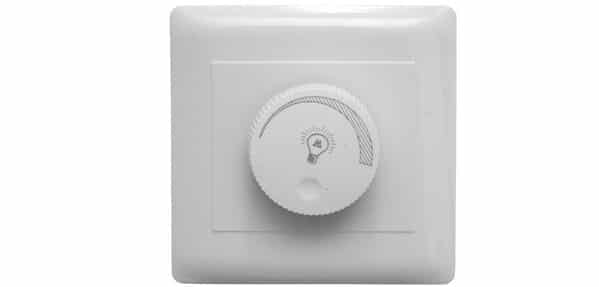

Поворотный

Правильный подбор и установка регулятора значительно увеличит срок его службы. Поворотная версия имеет поворотную ручку, которая при установке в крайнее левое положение выключает освещение. Постепенное вращение ручки по часовой стрелке увеличивает яркость лампы.

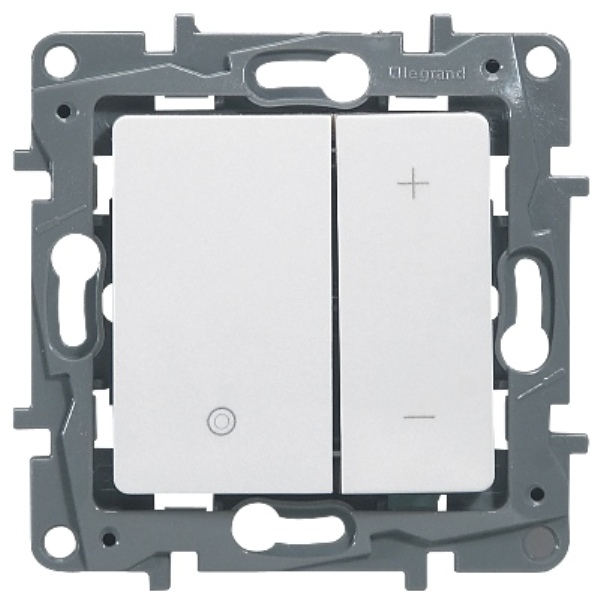

Клавишный

Основные узлы вариатора: симистор, блок формирования импульсов, диак (динистор). Ключевой вариант конструкции по внешнему виду очень похож на обычные двухклавишные выключатели. С помощью клавиш включается и выключается осветительный прибор, а также регулируется мощность освещения.

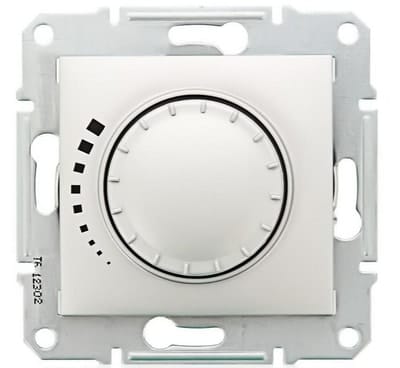

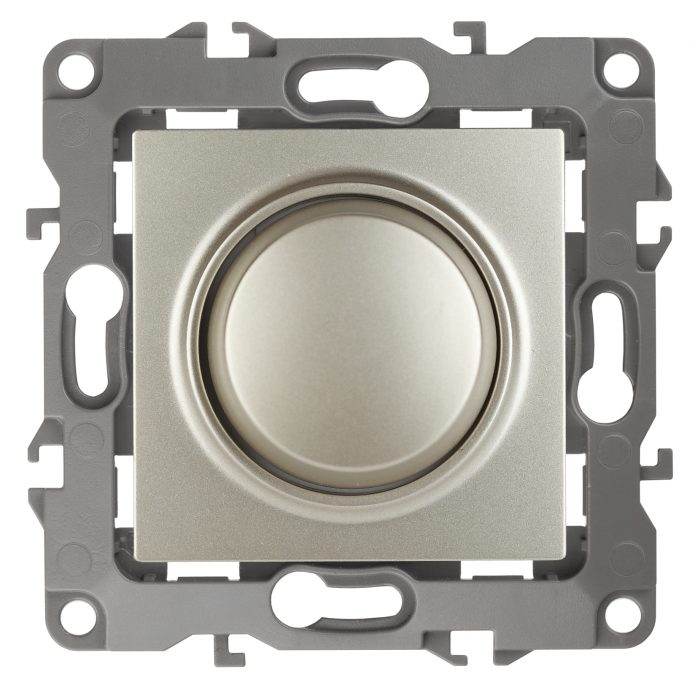

Поворотно-нажимной

Дополнительные детали вариатора: резисторы и конденсаторы. Поворотно-нажимной вариант конструкции имеет схожий с поворотным устройством принцип работы, но для того, чтобы включить систему освещения, нужно немного «замочить» ручку.

Разновидности лампочек

В диммерах используются самые разные типы источников света: лампы накаливания, галогенные (обычные и низковольтные), люминесцентные, светодиодные лампочки. Варианты подключения диммера с выключателем различаются в зависимости от типа используемых ламп.

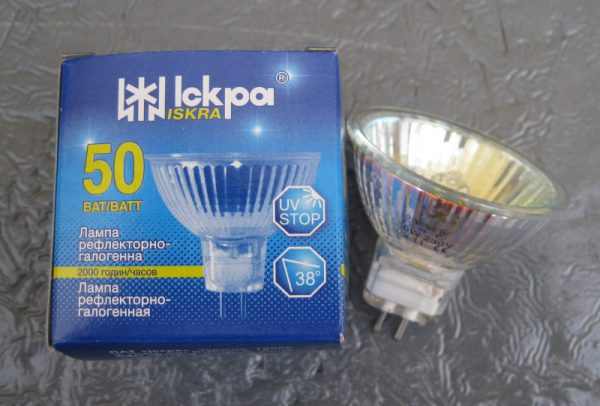

Лампочки накаливания и галогенные лампы

Эти источники света рассчитаны на 220 вольт. Для изменения интенсивности освещения используются диммеры любой модели, так как нагрузка вся активная из-за отсутствия емкости и индуктивности. Недостатком систем этого типа является сдвиг цветового спектра в сторону красного цвета. Это происходит при падении напряжения. Мощность диммеров составляет от 60 до 600 Вт.

Низковольтные галогенные лампочки

Для работы с низковольтными лампами понадобится понижающий трансформатор с регулятором индуктивной нагрузки. Отличительной чертой регулятора является аббревиатура РЛ. Трансформатор рекомендуется приобретать не отдельно от диммера, а как интегрированное устройство. Для электронного трансформатора установлены емкостные индикаторы. Для галогенных источников света большую роль играет плавность колебаний напряжения, иначе срок службы лампочек резко сократится.

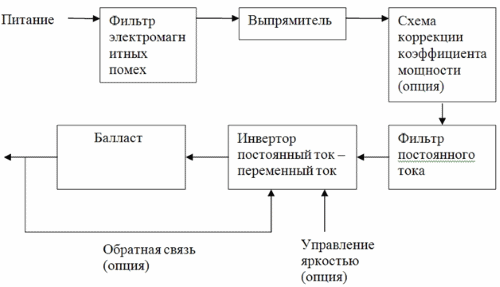

Люминесцентные лампы

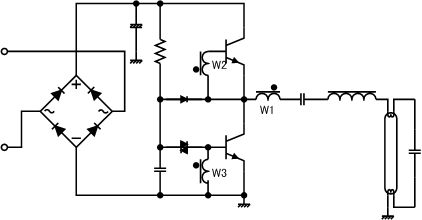

Стандартный диммер необходимо будет заменить на электронный балласт (электронный балласт), если запуск осуществляется с помощью переключателя, пусковой нагрузки накаливания или электромагнитного дросселя. Простейшая схема системы с люминесцентными лампами представлена ​​на рисунке ниже.

Напряжение на лампочку подается от генератора с частотой от 20 до 50 кГц. Свечение формируется за счет резонанса контура, создаваемого катушкой индуктивности и емкостью. Чтобы изменить силу тока (что меняет яркость света), вам нужно изменить частоту. Процесс затемнения начинается, как только достигается максимальная мощность.

ЭПРА выполнены на базе контроллера IRS2530D, оснащенного восемью выходами. Это устройство действует как 600-вольтовый полумостовой контроллер с функциями запуска, диммирования и отказоустойчивости. Интегральная схема предназначена для реализации всех возможных способов управления, благодаря наличию нескольких выходов. На рисунке ниже показана схема управления люминесцентными источниками света.

Светодиодные лампочки

Несмотря на то, что светодиоды недорогие, часто необходимо уменьшить их яркость.

Характеристики светодиодных источников света:

• стандартные розетки E, G, MR;
• возможность работы от сети без дополнительных устройств (для ламп на 12 вольт).

Светодиодные лампы не совместимы со стандартными диммерами. Они просто терпят неудачу. Поэтому для работы со светодиодами используются специальные выключатели с диммерами для светодиодных ламп.

Светодиодные диммеры доступны в двух версиях: с управлением по напряжению и с широтно-импульсной модуляцией. Первый тип устройства очень дорогой и громоздкий (в него входит реостат или потенциометр). Диммеры с переменным напряжением не лучший вариант для ламп низкого напряжения и могут работать только на 9 и 18 вольт.

Этот тип источника света характеризуется изменением спектра в ответ на регулирование напряжения. По этой причине регулировка световых диодов осуществляется путем контроля длительности передаваемых импульсов. Таким образом удается избежать мерцания, так как частота следования импульсов достигает 300 кГц.

Для того, чтобы лампа работала исправно, в ней есть контроллер. Возможность регулирования указана в техническом паспорте продукта. Если диммирование невозможно, рекомендуется приобрести специальные устройства с широтно-импульсной регулировкой.

Есть такие контроллеры с ШИМ:

1. Модульный. Управление осуществляется с помощью пультов дистанционного управления, пультов дистанционного управления или с помощью специальных шин.
2. Устанавливается в монтажную коробку. Они используются в качестве поворотных или кнопочных переключателей.
3. Дистанционные системы, устанавливаемые на потолочные конструкции (для светодиодных лент и прожекторов).

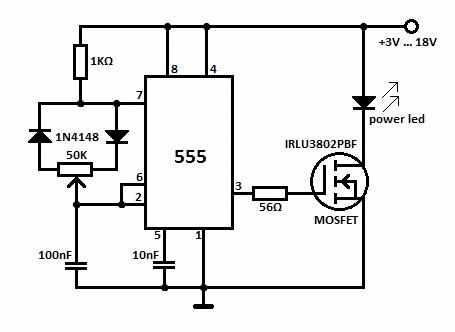

Регулировка ширины импульса требует дорогих микроконтроллеров. И они не ремонтопригодны. Возможно самостоятельное изготовление устройства на основе микросхемы. Ниже представлена ​​схема диммирования светодиодных ламп.

Нормальная частота колебаний достигается за счет использования генератора, в состав которого входят конденсатор и резистор. Интервалы подключения и отключения нагрузки на выходе микросхемы задаются номиналом переменного резистора. В качестве усилителя мощности используется полевой транзистор. Если ток больше 1 ампера, вам понадобится радиатор охлаждения.

Особенности установки

Установка диммера в доме или квартире не вызывает проблем. Благодаря простой конструкции диммер легко монтируется вместо обычных выключателей и подключается аналогичным образом.

При покупке полупроводниковых приборов обращайте внимание на совместимость. Если он есть, на коробке должна быть надпись «регулируемый».

Также необходимо соблюдать способ установки, так как некоторые модели имеют приподнятую конструкцию или встраиваются в пространство для силовых кабелей. Об этом мы говорили более подробно выше.

Особенности эксплуатации

При покупке и использовании диммеров важно учитывать ряд особенностей вашего применения.

Выделим основные нюансы:

1. Диммеры не рекомендуется использовать вблизи радиоприемников и других высокочувствительных устройств. Это связано с появлением помех при работе таких устройств. Например, при включении паяльника с регулятором осциллограф будет показывать странные сигналы и вы не сможете услышать приемник на длинных/средних волнах.
2. Подключение диммера с лампой накаливания позволяет избежать скачка напряжения и, соответственно, уберечь ее от преждевременного перегорания. В реальности такая защита срабатывает не всегда, и в момент включения лампы они еще горят (хотя вероятность такой ситуации меньше). Кстати, пусковое напряжение на минимальном уровне регулятора зависит от типа диммера.
3. КПД лампы накаливания заметно снижается с уменьшением разности потенциалов на входе. Поэтому вместо уменьшения яркости лучше подключить лампу меньшей мощности без диммера.
4. Аттенюатор может создавать помехи при записи звука с помощью звукоснимателя или микрофона. Эту особенность следует учитывать в специальных помещениях, где ведется запись звука или радиоцентрах. В таких местах лампы накаливания необходимо подключать напрямую или через специальные схемы.
5. Регулируя мощность лампы диммером, вы не только меняете яркость, но и цветовую температуру. В частности, при уменьшении яркости свет становится более красным.
6. Мощная лампа накаливания при регулировке диммером может издавать высокочастотный шум, который слышен в полной тишине. Это связано с механическими колебаниями нити накала, которая перегорает при участии токов с высокочастотными гармониками (появляются в момент включения симистора). Если зажечь лампочку напрямую, такого эффекта не будет.

Экономят ли диммеры электроэнергию

При использовании высококачественных светодиодных ламп и светодиодных драйверов да. Правда, не сразу. Но в дальнейшем возможна экономия по следующим пунктам:

1. Снизить энергопотребление на 20-30%. Происходит это из-за снижения мощности лампочек в моменты, не требующие полной яркости света. Например, во время просмотра телевизора, работы на компьютере, когда дети спят и т д.
2. Работа в режиме пониженной яркости значительно увеличивает срок службы светодиодных ламп. Светодиодные лампы в принципе имеют наивысшую производительность (15 000-50 000 часов). Вопрос о замене источников света не будет возникать перед вами долгие годы. Так что вам не придется тратить деньги на лампочки в течение длительного времени.

Не ждите, что расходы окупятся мгновенно. По оценкам экспертов, требуется не менее двух лет, чтобы начать получать выгоду от установки системы затемнения.

Также стоит учитывать, что бытовая техника часто потребляет большую часть электроэнергии в доме. Его мощность нельзя уменьшить.

Пример популярных моделей и их характеристики

Современный рынок радует покупателей огромным количеством диммеров, различающихся по конструктивным особенностям, способу крепления, производителю и другим параметрам.

Ниже приведены некоторые из наиболее популярных вариантов.

Диммер сенсорный RF6-18, 12/24 В, 3*6А/18A, 216/432 Вт, IP20

Диммер с сенсорным управлением для освещения светодиодных ламп на 12 и 24 вольт. Управление осуществляется с помощью пульта дистанционного управления.

Возможности затемнения позволяют включать/выключать ленту и изменять яркость.

Характеристики:

• напряжение — постоянное;
• мощность — 432Вт;
• степень защиты — IP20;
• выходное напряжение — до 18 В;
• размеры – 17,8х6,5х5 см;
• материал корпуса — пластик;
• количество цветов — 3;
• возможность использования с «умным домом» — да.

Диммер EKF Минск ERD06-101-10

Рамочный диммер для вертикальной/горизонтальной встраиваемой установки.

Работает с лампами накаливания и галогенными лампами на напряжение до 230 В. Крепится на проставку или с помощью винтов. Поставляется с рамкой.

Включение производится скручиванием или скручиванием с нажимом.

Характеристики:

• напряжение — переменное;
• напряжение — 230В;
• степень защиты — IP20;
• мощность – от 40 до 600 Вт;
• номинальный ток — 3А;
• размеры – 8,4х8,4х4,7 см;
• цвет белый;
• материал корпуса — пластик.

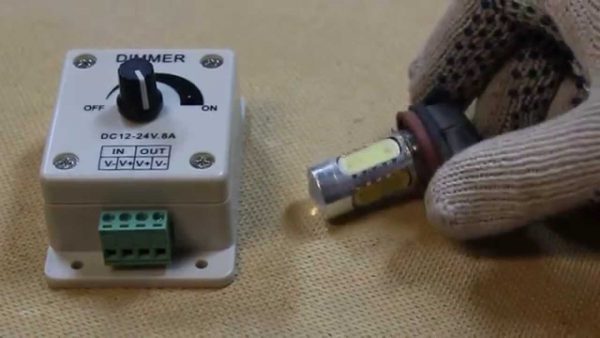

Диммер-мини WI-FI 12-24 В, 8A, 96/192 Вт, IP20

Небольшой диммер, предназначенный для управления светодиодной лентой на 12 или 24 вольта с телефонов Android или iOS. Он работает на радиоканале.

С его помощью можно включать/выключать устройство, менять яркость. Диммер программируемый.

Характеристики:

• напряжение — постоянное;
• мощность — 192Вт;
• степень защиты — IP20;
• выходное напряжение — до 8 В;
• размеры – 17,8х6,5х5 см;
• материал корпуса — пластик;
• количество цветовых каналов — 3;
• возможность использования с «умным домом» — да.

Рекомендации по выбору

При покупке диммеров для светодиодных ламп, в том числе работающих от радио/лампы, выбирать нужно с умом. При поиске подходящего варианта обратите внимание на следующие моменты.

Тип ламп

Диммеры могут работать с определенными типами лампочек, ведь универсальных устройств не существует.

Диммеры могут поддерживать лампы накаливания, галогенные лампы, светодиодные светильники, светодиодные модули и другие источники света.

Рассмотрим тонкости выбора для разных типов ламп:

1. Лампа накаливания. Найти диммер для таких ламп — наименьшая из всех проблем. Диммеры для ламп накаливания имеют более простую конструкцию и просты в подключении.
2. Люминесцентный. Диммеров для таких лампочек почти нет из-за сложности реализации схемы. Здесь нужно использовать драйвер и схему балласта, а это требует дополнительных затрат.
3. Энергосбережение. При наличии балластов (ПРА) изменение яркости осуществляется с помощью специального регулятора. Если его нет, диммирование затруднено.
4. Галоген. Для таких ламп продаются отдельные регуляторы или устройства, которые можно использовать одновременно и для ламп накаливания.
5. Светодиодные светодиодные лампы. Для лампочек на 220 В сложностей с поиском не возникает. При этом обратите внимание на этикетку и наличие надписи, указывающей на возможность использования такого устройства.
6. Светодиодные лампы на 12 вольт. Диммеры для светодиодных ламп этого типа требуют использования понижающего трансформатора и специального драйвера. Может потребоваться специальная панель управления.

Мощность

При выборе диммера по мощности необходимо рассчитывать общую нагрузку. При неправильном выполнении расчетов устройство может не работать или преждевременно выйти из строя.

Чтобы рассчитать общую мощность лампочек, сложите параметры, которые указаны на упаковке.

При выборе диммера обязательно прибавляйте 20-50% к расчетной мощности. Например, если получен параметр 200 Вт, лучше взять диммер на 300 Вт.

Особенности исполнения

При выборе обратите внимание на тип диммера, так как от этого зависит возможность его установки и сочетания с дизайном помещения.

Как уже отмечалось, на рынке можно встретить клавиатуры, поворотно-нажимные, сенсорные и другие модели.

Дополнительные советы

При покупке диммера в магазине обязательно проверьте его исправность и возможность использования с указанным типом лампы.

Убедитесь, что все функции (включая память уровня освещенности) работают.

Также при выборе обращайте внимание на производителя, срок службы, цвет и управляющие характеристики.

Проверьте комплектацию на наличие всех элементов для установки и инструкции на русском языке.

Диммеры – популярные устройства, которые уже давно используются для управления светом в лампах накаливания и набирают популярность в других областях.

Сегодня с его помощью можно регулировать яркость света на магнитоле, на светильнике или лампочках разных типов на 12, 24 или 220 В.

Osram

Всемирно известная немецкая компания, специализирующаяся на производстве светотехнического оборудования. Osram производит светодиодные лампы, в том числе диммируемые, с разной цветовой температурой и цоколями E14, E27 (цоколь Edison) и G9, G12, GX53. Первые два изделия выполнены в классической форме шара или свечи и служат отличной заменой ламп накаливания в открытых светильниках.

Philips

Компания не менее известна, чем Osram. Используя инновационные технологии, компания добилась исключительно длительного срока службы диммируемых ламп (до 40 000 часов без существенной потери яркости) с классом энергоэффективности А++ (Master MV Value, LEDclassic). Помимо ламп классического вида, Philips также предлагает оригинальные решения: настоящие лампы Эдисона, просто диммируемые светодиоды. Правда, его наработка на отказ составляет «всего» 15 000 часов (для лампы накаливания: 1000 часов).

Gauss

Особенностью светодиодных ламп этой фирмы является широкий диапазон питающих напряжений – от 185 до 265 В. Это очень важно для районов с некачественным электроснабжением. Доволен его индексом цветопередачи, который достигает 90. Не все фирмы выпускают лампы с такими высокими показателями.

Интересная серия светильников Gauss Step со ступенчатой ​​регулировкой. Диммер им не нужен, схема ступенчатого изменения яркости уже встроена в саму лампу. Есть у Gauss и оригинальные решения — лампочки со «светящейся спиралью» из светодиодов.

Uniel

Из продукции Uniel нас особенно интересуют диммируемые лампы серий Cristal Dimmable и Palazzo Dimmable. Приборы отличаются хорошей цветопередачей (до 80) и универсальностью в плане диммирования: они отлично работают с самыми разнообразными диммерами переменного тока, работающими по принципу полуволнового прерывания. Обе серии диммируемых ламп имеют матовую колбу, форму, цоколь обычной лампы накаливания и безотказно работают вместо них.

Другая продукция включает лампы с цоколями Е14, Е27, ГУ10, ГУ5.3, а также оригинальные светильники в виде лампочек от Ильича. Компания имеет собственное производство в России.

вернуться к содержанию ↑

Средняя стоимость диммеров на прилавках магазинов

Стоимость управляющего устройства зависит от многих параметров. Среди них: известность бренда производителя, мощность, качество, способ управления (сенсорные экраны дороже механических, а бесконтактные — самые дорогие), внешний вид и т.д.

Французская компания Legrand производит диммеры мощностью от 300 до 1000 Вт. Они совместимы с лампами, работающими от переменного и постоянного напряжения. Цены начинаются от 1400 рублей за диммер на 12В. Диммеры с механическим управлением 220 В стоят от 1900 руб.

Еще дороже немецкие диммеры Schneider — стоимость механического диммера на 220В начинается от 3000 рублей.

Однако примерно за те же цены можно найти сенсорные устройства менее популярных компаний. Например, цены Wemmon начинаются от 2200 рублей. Broadlink предлагает сенсорные диммеры по цене от 3000 руб.

Итальянский производитель Donolux предлагает бесконтактный диммер с радиусом действия 30 м по цене 3100 рублей.

Есть смысл внимательно изучить предложения на рынке, чтобы выбрать качественные устройства по хорошей цене.

Как сделать простейший диммер самому

Простой диммер

Если вы разбираетесь в электротехнике, любите и умеете паять, то можно попробовать сделать простой диммер своими руками.

Для самостоятельной работы с бытовой техникой необходимо иметь минимальные знания в области электротехники. Не помешает получить первую или вторую и группу по электробезопасности. От этого зависит ваша безопасность.

Для этого потребуется:

• два резистора: постоянный сопротивлением 10 кОм и переменный 470-500 кОм;
• конденсатор емкостью 0,1-0,22 мкФ;
• симистор ВТА 17600;
• динистор

Простейшая электрическая схема диммера:
TRIAC — симистор, DIAC — динистор, C1 — конденсатор, R1 — постоянный резистор, VR1 — переменный резистор.

Основным рабочим элементом в схеме является симистор. От этого зависит мощность получившегося диммера. Для VTA 17600 мощность диммера составит до 1 кВт. К нему необходимо подключить простой механический диммер, который будет регулировать яркость лампочки.

Крепить элементы на печатную плату можно навесным способом или паяльником.

Схемы подключения

Монтаж осуществляется в определенной последовательности. После отключения питания убедитесь, что выключатель обесточен. Затем крышка устройства снимается с кожуха, ослабляются крепления и устройство вынимается из ниши в стене. В случае повреждения изоляционного слоя кабелей открытые участки следует закрыть несколькими слоями изоляционной ленты. Провода подключаются к клеммам диммера, следя за тем, чтобы их оголенные концы были длиной до 3 мм. На место выключателя ставится диммер с присоединенными проводами и надежно фиксируется. Осталось подключить питание и проверить правильность работы устройства.

Установка выключателя с диммером ничем не отличается от стандартной последовательности работ при установке обычной модели. Если вам нужно одновременно подключить выключатель и диммер, последний лучше расположить ближе к вашему обычному месту отдыха. Если в комплекте идут дополнительные выносные кнопки, их можно установить на расстоянии до 50 м от диммера.

При этом фазный провод подключается к соответствующей клемме диммера и первым клеммам каждой кнопки. Вторые выводы кнопок подключаются к выводу В регулятора. Нагрузка подключается ко второй клемме диммера и к нулевому проводу.

Подключение вместо обычного выключателя

При наличии однофазной сети стандартная схема подключения аналогична установке обычного выключателя, но важно помнить, что такие регуляторы монтируются исключительно в месте обрыва фазного провода.

1. Снимите выключатель и отсоедините электрические провода от клемм.

   Точность движения тока гарантируется многослойной конструкцией проводников

2. Определить местонахождение фазного провода.



   Динистор меняет направление тока

3. Снимите установленный диммер.



   На удобство использования накопителя будут влиять его внешний вид, расположение и тип управления

4. Подключите устройство в соответствии с предоставленной схемой установки.



   Устройства с механическим управлением проще в сборке и намного дешевле

5. Установите регулятор и зафиксируйте его саморезами, затем подключите питание и проверьте работоспособность смонтированного устройства.



   Поворотно-нажимные регуляторы считаются одними из самых удобных

Подключение к светодиодной ленте (для мини-диммера)

Принципиальных отличий при подключении мини-диммера к светодиодной ленте нет. Главной особенностью установки является то, что диммер устанавливается непосредственно перед контроллером светодиодной лампы или ленты согласно схеме ниже.

Дистанционные команды подаются с помощью инфракрасного или радиосигнала

Типичные ошибки при подключении

Если диммер подключен к лампе, а яркость не регулируется или лампа вообще не включается, следует сначала проверить совместимость (или лучше проверить перед началом установки при покупке). Если светильник может быть диммируемым или недиммируемым, найдите на нем маркировку диммирования. При выборе диммера нужно определить, на какую нагрузку он рассчитан; это также можно определить путем проверки.

Маркировка Символ Тип нагрузкиСовместимые лампы

Р		Активный (омический)	Лампы накаливания
С		Реактивно-емкостной характер	С электронным ПРА (электронный преобразователь)
Л		Индуктивно-реактивный характер	Галогенные лампы низкого напряжения с обычным трансформатором

Также система освещения может не работать из-за распространенных ошибок при монтаже: включение прибора вместо разрыва фазного провода на разрыв нейтрали и т.д. Чтобы этого не произошло, нужна обычная внимательность при монтаже.

Также ошибки выбора могут быть связаны с мощностью нагрузки: у каждого диммера свой предел. Необходимо приобретать приборы с запасом 15…20% по мощности лампы. При соблюдении этого простого правила диммер будет работать долго и надежно.

Всегда актуальная проблема совместимости

Потребитель, заинтересованный в использовании диммирующего оборудования, должен знать, что он будет не просто покупать необходимые компоненты системы, а будет их комбинировать. Часто возникает проблема несоответствия диммера покупной светодиодной лампе.

Происходит это из-за того, что на рынке представлено большое количество электронных схем контроллеров питания осветительных приборов и устройств управления.

Продукты любого отечественного, европейского или китайского производителя для включения имеют право иметь уникальный для них порог напряжения. Также несовместимость может привести к тому, что диапазон настроек уменьшится и значительно.

Например, есть светодиодные светильники, которые можно включать и работать даже при 5% номинальной мощности. Неправильно подобранный диммер сможет управлять ими только в пределах 40-100%. Это значительно снизит функциональность процесса.

Панель управления диммером может посылать инфракрасный или радиосигнал. Первый вариант функциональнее, второй дешевле, поэтому он и самый популярный

Эта особенность приведет к тому, что потребитель не будет экономить достаточно электроэнергии или не сможет обеспечить ожидаемый уровень комфорта. Это тоже существенный недостаток. Могут появиться и другие признаки неисправности.

Наиболее распространены следующие:

1. Существующий драйвер питания светодиодной лампы издает неприятные для пользователя громкие звуки во время работы или не может включить осветительный прибор.
2. Максимальное выходное напряжение диммера не достигает положенных 220 вольт, что делает невозможным использование лампочки на полную мощность.
3. Кратковременные яркие вспышки при включении осветительного прибора, продолжительность которых обычно не превышает 1 секунды.
4. Различные перебои в работе самого диммера, которые не позволят эффективно управлять светодиодными лампами.

Все эти моменты говорят о том, что выбор оборудования необходимо проводить внимательно и со знанием дела.

Как регулировать освещенность LED

Какие лампочки можно использовать с диммером? Когда лампы накаливания использовались в основном для освещения, все было просто – обычный диммер легко приспосабливался к диммированию.

Лампы накаливания были заменены домохозяйками на энергосберегающие люминесцентные и вообще не подлежали регулировке. Конечно, были электронные балласты для диммируемых трубчатых люминесцентных ламп, но они были крайне редки и дороги.

Сейчас на смену энергосберегающим лампам приходят светодиоды. Хотя процесс испускания квантов света сложен, с точки зрения регулирования он, пожалуй, проще, чем регулирование газоразрядных источников света.

Диммируемые светодиодные лампы – что это такое?

Что означает диммируемая светодиодная лампа? Это лампа, яркость которой можно регулировать с помощью любого диммера, предназначенного для переменного или постоянного тока (в зависимости от типа).

Схема его питания содержит функции изменения яркости в зависимости от напряжения питания.

Сетевой аттенюатор регулирует подаваемое напряжение. Это означает, что при любом значении напряжения, в диапазоне, указанном производителем (указанном на корпусе лампы), схема лампы будет стремиться поддерживать заданный ток. Яркость в свою очередь зависит от тока.

Обычные светодиодные лампы нельзя диммировать, в лучшем случае они просто будут включаться и выключаться, в худшем — перегорать при низких значениях, выставленных на диммере.

Самые дешевые светодиодные лампы имеют гасящий конденсатор. Они если и регулируются, то только в очень узких пределах, а значит, им тоже не подходят Диммируемые светодиодные лампы на 220 вольт

Регулировка яркости светодиодных ламп 220В затруднена тем, что в специализированном драйвере установлена ​​схема стабилизации тока. Его задача стабилизировать выходной ток, обеспечить равномерную и длительную яркость свечения светодиодов вне зависимости от значений питающего напряжения.

Обычные светодиодные лампы не очень диммируются. Чтобы правильно подобрать светодиодную лампу для диммера, нужно внимательно изучить описание и обозначения, указанные на коробке и корпусе лампочки.

Диммируемые светодиодные лампы можно узнать по надписи: «для диммера», «регулируемый» или что-то подобное, возможно, просто будет нарисовано условное изображение диммера.

Рекомендации по выбору

Чтобы правильно выбрать устройство, необходимо изучить варианты установки:

• Стандартный вариант подключения – управление светом из точки в помещении.
• В спальнях можно установить два устройства: при входе в комнату и возле кровати, что позволяет изменять интенсивность освещения при отходе ко сну.
• Допустим вариант, когда регулирование света осуществляется с одного места, а управление — с двух. Это может быть выключатель на входе и два диммера в разных зонах помещения.
• Вариант в пропорции «три контрольных точки и одна контрольная точка». Здесь можно использовать ступенчатые диммеры, когда вы включаете светильники в одной зоне помещения, он автоматически выключает осветительные приборы в других.

Два диммера и один выключатель
Двухточечное управление
Одноточечное управление

Разнообразие способов подключения диммера позволяет подобрать оптимальный вариант для каждой комнаты с учетом особенностей его эксплуатации.

Схема диммера на симисторе

Схема симисторных диммеров в основном везде одинаковая, отличается только наличием дополнительных деталей для более стабильной работы при низких «выходных» напряжениях и для плавного регулирования. Кроме того, в схему введены детали для снижения уровня помех, излучаемых димером в сеть.

Принцип работы схемы следующий. Для того, чтобы лампа включилась, симистор должен пропустить через себя ток. Это произойдет при появлении определенного напряжения между электродами симистора А1 и Г (какое именно, смотрите в техпаспорте, вы можете скачать в конце статьи). Вот как это выглядит.

В начале положительной полуволны конденсатор начинает заряжаться через потенциометр R. Понятно, что скорость зарядки зависит от значения R. Говоря умными словами, потенциометр меняет фазовый угол. Когда напряжение на конденсаторе достигает значения, достаточного для открытия симистора и динистора (см техпаспорт на динистор), симистор открывается. Другими словами, его сопротивление становится очень маленьким и лампочка перегорает до конца полуволны.

То же самое касается отрицательной полуволны, так как диак и симистор являются симметричными устройствами, и им все равно, в каком направлении через них течет ток. В результате получается, что напряжение на активной нагрузке представляет собой отрицательные и положительные полуволны «пни», сменяющие друг друга с частотой 100 Гц.При малой яркости, когда лампа питается очень короткими «кусками» напряжения отмечается мерцание. Чего нельзя сказать о реостатных регуляторах и регуляторах с преобразованием частоты.

Вот так выглядит реальная схема драйвера освещения. Параметры элементов указаны с учетом разброса между разными производителями, но суть от этого не меняется. Симисторы в этой схеме можно установить на любой, в зависимости от мощности нагрузки. Напряжение — не менее 400 В, так как мгновенное напряжение в сети может достигать 350 В. Динистор — ДБ3, в крайнем случае ДБ4. Начальная и конечная точка зажигания, стабильность горения лампы зависят от размеров конденсаторов и резисторов.

При максимальном сопротивлении резистора R1 лампа перегорит по минимуму, так как симистор либо откроется в конце полуволны, либо не откроется вовсе.

Где используют

Диммирование освещения позволяет создать в помещении многоуровневую систему освещения. Использование разных режимов в одном помещении не только снижает затраты на электроэнергию, но и помогает изменить атмосферу. Для праздников подойдет максимальная яркость, в обычное время нейтральная средняя. Для интимной обстановки используются приглушенные сценарии.

Для зонирования используют подвесные или переносные диммеры. Понимая, как работает такой диммер, несложно расставить акценты в нужных местах. Дизайнеры рекомендуют использовать устройства для подсветки произведений искусства (картин, скульптур) или коллекций. Разная интенсивность освещения привлечет внимание или скроет экспонаты от посторонних глаз.

Плавная регулировка яркости света создает иллюзию присутствия человека. Если в комнатах установить приборы с автоматическим срабатыванием, то с улицы кажется, что в доме есть люди. Функция очень удобна для людей, которые часто путешествуют.

Аттенюаторы часто используются для животных или птиц. К лампам подключаются переносные устройства, меняющие в данный момент интенсивность света капризных рептилий, улиток или насекомых. Подвесные модели используются для обогрева птенцов в первые дни после вылупления. Увеличение или уменьшение параметров подстраивается под состояние питомцев.

Подключение светорегулятора

Существуют различные схемы подключения диммеров.

Схема светорегулятора с выключателем

В описываемом случае диммер устанавливается напротив диммера в срезе фаз. Переключатель управляет подачей тока. Схема подключения показана на рисунке ниже.

От выключателя ток идет к диммеру, а оттуда к лампочке накаливания. В результате диммер определяет нужный уровень яркости, а выключатель отвечает за включение и выключение цепочки.

Схема хорошо подходит для спален. Выключатель ставится возле двери, а диммер возле кровати. Этим достигается возможность управления светом прямо с кровати. Когда человек выходит из комнаты, освещение выключается, а когда он возвращается в комнату, включается свет с характеристиками, заданными диммером.

Схема подключения с двумя диммерами

В этой схеме есть два переключателя мягкого света. Они монтируются в двух местах в комнате и по сути представляют собой ступенчатые выключатели, управляющие отдельными осветительными приборами.

Схема связана с подачей трех проводников в распределительную коробку из каждой точки. Для подключения диммеров перемычками соединяются первый и второй контакты на диммерах. Далее на третий контакт первого диммера подается фаза, которая через третий контакт второго диммера поступает на осветительное устройство.

Схема с двумя проходными выключателями

Эта схема используется редко. Востребован для организации управления освещением в проходных помещениях и длинных коридорах. Схема позволяет включать и выключать свет, а также регулировать его из разных частей комнаты.

Ступенчатые переключатели ставятся на разрыв фазы. Контакты соединены проводниками. Диммер входит в цепочку последовательно, после одного из переключателей. К первому контакту подходит одна фаза, которая затем идет на лампу накаливания.

Яркость регулируется диммером. Однако следует отметить, что при выключенном диммере ступенчатые выключатели не могут включать лампочки.

Альтернативное использование диммера

То, что диммер может регулировать только яркость ламп накаливания, это узкий взгляд маркетологов, у него гораздо больше применений. Диммер — это не просто диммер, его можно использовать как обычный регулятор напряжения, подключив через него любую активную нагрузку: лампу накаливания, паяльник, чайник, утюг. Но главное, чтобы максимальная мощность диммера (то есть максимальный ток симистора) соответствовала нагрузке.

Не факт, что нагрузка в этом случае будет вести себя корректно, и ей не грозит выход из строя. Например, попробуйте уменьшить яркость телевизора) Нет, лучше не надо! Кроме того, вы можете, например, регулировать температуру теплого пола. Это избавляет от необходимости покупать терморегулятор, который стоит в 3-5 раз дороже.

Минус: Нет ни обратной связи, ни защиты от перегрева, но во многих случаях это терпимо. Ведь обратной связи от люстры тоже нет, только глазами. А с теплого пола, через ноги, да? Ставлю диммеры на теплый пол, работают отлично много лет.
