Как правильно пользоваться мультиметром: обозначения и инструкция по применению для чайников

Внешний вид мультиметра

Мультиметр — универсальный электроизмерительный прибор, сочетающий в себе множество функций (в зависимости от модели). В минимальной комплектации такой прибор состоит из амперметра, вольтметра и омметра. В наиболее распространенной версии это происходит в цифровой форме портативной версии. Внешне он прямоугольной формы с дисплеем и поворотным или кнопочным переключателем функций. Для проведения измерений к мультиметру подключаются два щупа (красный и черный) строго по маркировке на приборе.

Краткое описание измеряемых параметров и их обозначение

Для обозначения параметров на мультиметрах производители используют стандартные английские маркировки или специальные символы. Для работы с прибором важно знать основы электротехники, чтобы правильно и безопасно производить необходимые измерения.

Каждое устройство разделено на зоны с настройками для работы с определенным типом сетевого напряжения:

• ACV или V~ — напряжение переменного тока;
• DCV или V- — напряжение постоянного тока;
• DCA или A- — сила постоянного тока;
• ом — сопротивление на участке цепи или в электрическом устройстве.

Назначение разъёмов для подключения щупов

В зависимости от модели мультиметра количество гнёзд для подключения щупов может быть разным. Необходимо подключить щупы для измерения электрических параметров сети к нужным гнездам прибора. Для большинства измерительных приборов маркировка штекеров следующая:

• 10А- — для измерения постоянного тока не более 10 А (в эту розетку подключается красный плюсовой щуп);
• VΩmA или VΩ, V/Ω — подключите красный (положительный) щуп к этому разъему для определения напряжения, постоянного тока до 200 мА, целостности диода и цепи;
• COMMOM (СОМ) — общее гнездо для черного (минусового) щупа на всех типах мультиметров;
• 20А — данная розетка есть не на всех моделях (чаще всего ее можно встретить на дорогих профессиональных устройствах), функция этой розетки аналогична 10А-, но с ограничением до 20 А.

Какие ещё могут быть кнопки

Помимо основных настроек мультиметра у вас могут быть дополнительные. Дорогие профессиональные приборы намного функциональнее недорогих вариантов и позволяют специалисту выполнить следующие измерения:

• переменный ток (при наличии токоизмерительных клещей);
• целостность цепей (прозвонка), то есть проверка сопротивления, индицирующая результаты посредством звуковой или световой сигнализации, а также показания на экране;
• проверка работоспособности диодов (переключатель ->I-);
• параметры транзистора (разъемы и кнопки с обозначением hFE);
• емкость и индуктивность;
• температура (для этого используется внешний датчик, обычно термопара).
• частота (Гц).

Некоторые модели имеют дополнительные функции для индикации и обеспечения работы с прибором: подсветка, автоотключение и режим экономии заряда батареи, установка результатов (кнопка удержания) и запись в память прибора, выбор пределов измерения и индикация перегрузки и низкого заряда батареи. Для безопасной работы с мультиметром важно, чтобы прибор имел некоторую защиту на случай неправильного выбора предела измерения или режима работы. Обычно эту защиту обеспечивают плавкие предохранители и автоматические выключатели. Такую защиту имеют большинство качественных устройств от ответственных производителей.

Что можно измерить мультиметром

Так что же измеряет этот чудо-прибор, цена которого начинается от 300 рублей? для простейших случаев и заканчивается несколькими тысячами?

Даже самые дешевые модели мультиметров предлагают базовые функции измерения: значения постоянного и переменного напряжения, сопротивление. Продвинутые модели имеют датчики, позволяющие узнать температуру окружающей среды, прозвонить цепи в случае короткого замыкания, измерить емкость и производительность различных типов конденсаторов, проверить коэффициент усиления транзисторов. Есть функция измерения падения напряжения на p-n переходе, измерения звука, различных параметров транзисторов, низкочастотный генератор для измерения частоты тока и т.д. Некоторые модели генерируют синусоидальные или прямоугольные сигналы.

Правильная работа с прибором позволит уберечь здоровье от поражения электрическим током и найти поломку электроприборов.

Классификация

Устройства делятся на 2 группы: аналоговые и цифровые. Они отличаются набором функций, точностью измерения, устойчивостью к помехам, удобством использования.
С помощью тестера можно найти:

• сила тока и напряжения;
• сопротивление участков цепи и отдельных элементов;
• емкость конденсатора;
• индуктивность катушки;
• температура.

Для ремонта электронной или цифровой техники мультиметры просто незаменимы. Приборы помогают быстро обнаружить неисправность и устранить ее.

Аналоговые

Это стрелочные тестеры, состоящие из чувствительного магнитоэлектрического измерителя, добавочных резисторов и шунтов. Информация передается по градуированной шкале с помощью движущегося указателя.
Преимущества аналоговых устройств:

• помехоустойчивость;
• чувствительность к изменениям в электрической цепи;
• платная цена.

Недостатки:

• большая погрешность измерения;
• нелинейное масштабирование, требующее предварительного обнуления специальным регулятором;
• низкое внутреннее сопротивление;
• без автоматического определения полярности;
• невозможно измерить переменное напряжение или ток.

Однако некоторые инженеры предпочитают аналоговый вариант при тестировании электрических компонентов, чтобы точно определить направление и тренд величины.

Цифровые

Современные приборы очень популярны среди инженеров-электронщиков благодаря возможности быстро и точно измерять нужные параметры. Электронные мультиметры больше подходят для повседневной работы, поэтому их смело можно рекомендовать новичкам.
Форма и размеры прибора могут быть разными, но алгоритмы измерения основных величин одинаковы практически для всех моделей.

Преимущества цифровых тестеров:

• информация отображается в виде числа с одним/двумя знаками после запятой в необходимых единицах, что позволяет не тратить время на расшифровку;
• при смене полярности значения отображаются со знаком минус;
• высокое внутреннее сопротивление, сводящее ошибки к минимуму;
• продуманный интерфейс и простое управление помогают быстро освоить принципы измерения и приступить к работе.

Некоторые минусы:

• чувствительность к помехам;
• тусклый дисплей и искажение значений при разрядке аккумулятора.

Цифровые мультиметры имеют выход для подключения компьютера, который используется для записи и обработки результатов.

Комбинированный

Оба вышеописанных устройства объединены в одном корпусе.

Результат измерения отображается как на ЖК-экране, так и с помощью обычной шкалы со стрелкой.

Электронный мультиметр для своей работы требует источника питания, а потому, в свою очередь, происходит следующее:

Стационарный

С подключением к внешнему источнику питания или напрямую к домашней сети.

Профессиональный сетевой мультиметр представляет собой высокоточный многофункциональный прибор, способный измерять среднеквадратичное значение и имеющий режим REL (относительное измерение).

Настольная конструкция прибора в большинстве случаев подразумевает его использование еще и совместно с автономными блоками питания, что делает такой мультиметр мобильным.

Стоимость около 100 тысяч рублей.

Портативный

Эту нишу занимает подавляющее большинство мультиметров.

Компактные размеры, питание осуществляется с помощью батареек или встроенного аккумулятора, что делает их мобильными.

Кстати, малая нагрузка блока питания приводит к увеличению погрешности прибора.

Сюда входит карманный мультиметр, который имеет чрезвычайно компактные размеры (размером с ладонь).

Этот мини-мультиметр питается от батареек AAA, имеет точность 0,5% — 2,0%, в зависимости от измеренного значения, и максимальный дисплей 3^1/2 (1999).

Стоимость около 200 — 500 рублей.

Цена полноразмерной многофункциональной профессиональной модели может превышать 50 тысяч рублей в зависимости от точности.

По конструктивным особенностям и возможностям портативный мультиметр может быть:

Искробезопасный

Предназначен для работы во взрывоопасных зонах, например, в фармацевтической, нефтеперерабатывающей, химической промышленности.

Это пыле- и ударопрочные модели.

Стоимость практически всегда превышает 50 тысяч рублей.

Промышленный

Высокоточный прибор для тяжелых условий эксплуатации, он часто поставляется со съемным дисплеем для удобства использования на производственных объектах.

Средняя цена от 15 до 25 тысяч рублей.

Мультиметр-детектор

Позволяет определить наличие напряжения дистанционно.

Например, мультиметр с бесконтактным определением напряжения подойдет для проверки наличия тока в кабеле и поиска места для проводки в стене квартиры.

Цена — от 1900 руб.

Тестер-мультиметр

Он сочетает в себе функции обычного мультиметра и кабельного тестера.

Последний подключается к аппарату через специальный разъем, он служит для удаленного набора номера без снятия изоляции с жил проводов и телефонных линий.

Цена около 5 тысяч рублей.

Клещи-мультиметр

Другое название токоизмерительных клещей.

Предназначен для бесконтактного измерения величины электрического тока без разрыва или разрыва цепи.

В верхней части устройства расположены магнитные зажимы, которые, замыкаясь вокруг кабеля, работают по принципу одновиткового трансформатора.

Цена — от 600 руб.

C тепловизором

Предназначен для локализации неисправностей в электрооборудовании, в частности, для обнаружения нагретых участков и элементов, указывающих на их неправильную работу.

Стоимость мультиметрового тепловизора около 30 тысяч рублей и выше.

Подробнее о тепловизионных камерах читайте здесь

С функцией LCR-метра

Приборы, позволяющие измерять сопротивление, емкость, индуктивность, добротность, коэффициент затухания, параллельное и последовательное эквивалентное сопротивление, тангенс угла диэлектрических потерь.

Стоимость 8 тысяч рублей.

Автомобильный

Помимо стандартных функций, он способен измерять угол замкнутого состояния контактов переключателя трамблёра и количество оборотов коленчатого вала.

Средняя цена составляет 2,5 тысячи рублей.

С функцией измерения истинного СКЗ

Приборы с функцией среднеквадратичного значения (RMS) позволяют определять, независимо от импульсных искажений, реальные действующие значения переменного тока и имеют пометку «True RMS» .

Стоимость 1,5 тысячи рублей.

Автоматический

В процессе работы он самостоятельно определяет измеряемую величину и диапазон измерения.

Стоимость от 5 тысяч рублей и выше.

Мультиметр-мегаомметр

Возможность измерения сопротивления с большими значениями, до ГОм.

Цена качественных моделей – от 50 тысяч рублей – зависит от верхнего предела измерений сопротивления изоляции.

Трехфазный

Как правило, этот прибор, предназначенный для установки в распределительных щитах, измеряет различные величины трехфазной сети переменного тока.

Цена 3 тысячи рублей.

Некоторые портативные и почти все стационарные мультиметры поставляются с интерфейсом USB.

Это устройства, подключенные к ПК, которые вместе с программой, поставляемой в комплекте, выводят результаты измерений в режиме реального времени на экран компьютера для записи, обработки, анализа и распечатки.

Какой мультиметр выбрать?

Выбирая домашний мультиметр, не обязательно обращать внимание на модели, внесенные в Госреестр, так как это влияет на его стоимость.

Простой прибор с функциями авометра стоимостью 300-500 рублей справится с бытовыми нуждами.

Главное, чтобы ваш корпус был защищен от пыли и влаги (IP67), а точность не была меньше 1%.

Некоторые модели не оснащены звуковым набором номера, и именно эта функция чаще всего используется домашними мастерами, что следует учитывать.

Такой мультиметр подойдет и для ремонта автомобилей, а специалистам, занимающимся профессиональными автомобильными электрическими сетями, лучше приобрести специальную автомобильную версию.

Для профессиональной деятельности необходимо выбрать мультиметр с минимальными погрешностями измерений.

Важно обратить внимание на точное наличие необходимых функций и не переплачивать, например, за встроенный осциллограф.

Каждая дополнительная функция — это значительное увеличение стоимости устройства.

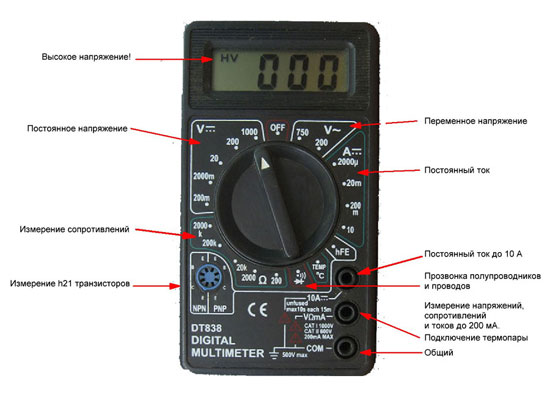

Конструкция мультиметра и маркировка прибора

Внешне это прямоугольный пластиковый корпус, где экран расположен в верхней части лицевой стороны. Ниже расположены элементы управления и информация о режимах тестирования. Основным устройством для установки режима является круговой переключатель.

Окружены обозначениями параметров, которые активируются при повороте ручки. Отдельно вынесено гнездо для подключения транзисторов в целях тестирования. Также есть разъемы для щупов с изолированными ручками, которые также идут в комплекте с кабелями.

Есть оценщики, которые имеют отметки на английском языке. Например, когда вам нужно изменить напряжение с постоянного на переменное, вам нужно изменить режим с V- на V~. Измерение тока также требует предварительной настройки его типа: ток А- (прямой) и А~ (переменный). Отдельно сделан переключатель для проверки сопротивления. Положение переключателя Ω.

Также используются специальные сокращения:

• ACV (alternating current voltage) — напряжение переменного тока, оно же напряжение переменного тока;
• DCV (напряжение постоянного тока) — постоянное напряжение (напряжение постоянного тока);
• DCA (Direct Current Amperage) — постоянный ток (измерение силы);
• ом – сопротивление электрической сети или устройства;
• 10 А: Для измерения постоянного тока в пределах 10 А. Положительный щуп (красный;
• VΩmA или VΩ, V/Ω — для проверки сопротивления, напряжения, тока до 200 мА, целостности диодов и кабелей. Положительный зонд подключен;
• ОБЩИЙ (COM): общий, к нему подключается отрицательный щуп (синий или черный.

20A max — это режим, используемый для цепей с силой тока более 10 ампер. Этот разъем встречается не на всех моделях, а только на специализированных, используемых в производстве. А чтобы не путаться, в литературно-информационных изданиях установлена ​​специальная классификация «для чайников» и профессионалов. Описывая, как правильно измерить тот или иной параметр тестером, авторы предлагают заостренный красный провод подключать к «плюсу», а синий или черный — к «минусу» соответственно».

В качестве дополнительного оборудования в комплект поставки могут входить различные выносные датчики, например для измерения температуры. Также применяются различные кабели для подключения к сетям с разными рабочими параметрами. Есть модификации с ударопрочным корпусом. Также легко найти устройство с защитой от воды, влажности, пыли. Они стоят немного дороже, но приспособлены для работы вне дома.

Если вы планируете использовать его исключительно в мастерской, где всегда чисто и сухо, то переплата нецелесообразна. В любом случае при выборе учитываются и эти качества.

Блок кнопок управления: задачи измерения

Он расположен непосредственно под ЖК-экраном. Названия кнопок и их функции перечислены в таблице.

Название кнопки	Функции
Диапазон/Очистить	Изменение ручного диапазона измерений/удаление информации с удалением данных из памяти.
Магазин	Сохраняет отображаемые данные в памяти прибора с символом Sto на дисплее. Длительное нажатие на кнопку открывает меню для настройки параметров автосохранения.
Запомнить	Просмотр данных памяти.
Максимальный минимум	При однократном нажатии отображаются минимальное и максимальное значения измеряемой величины. Нажатие и удерживание запускает режим PeakHold, учитывающий максимальные значения тока и напряжения.
Держать	Нажать один раз — удерживать (зафиксировать) данные на дисплее Нажать дважды — вернуться в режим измерения по умолчанию (Esc) Нажать и удерживать — переключение в режим подсветки дисплея.
Настоящий	Активирует режим измерения относительных величин.
Гц%	Нажатие и удерживание включает меню настройки системы — режим настройки. Однократное нажатие меняет режимы измерения частоты с коэффициентом заполнения, а также позволяет выбрать направление в меню настройки.
Ок/Выбрать/VFC (синяя кнопка)	Однократное нажатие активирует выбор функций в настройках (режим выбора). Длительное нажатие — режим измерения с фильтрами нижних частот.

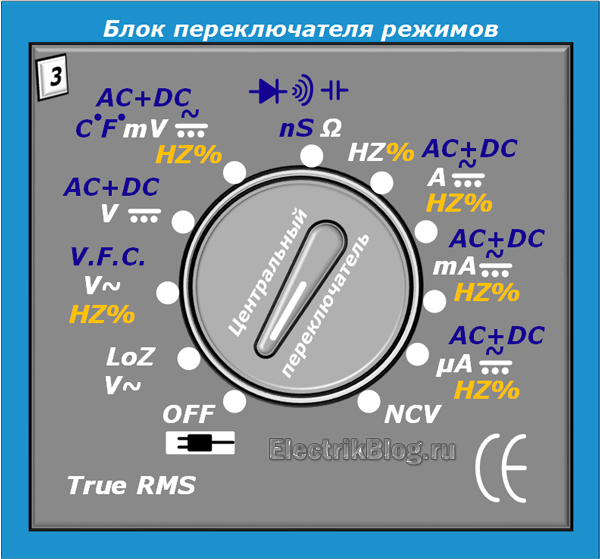

Средний блок: центральный переключатель и таблица его положений

Выбор положения переключателя определяет перевод прибора в режим измерения одной из величин: тока, напряжения, электрического сопротивления или частоты с разными характеристиками.

Расшифровка этих режимов сведена в таблицу.

Положение переключателя	Функции измерения
ВЫКЛЮЧЕННЫЙ	Выключите устройство.
Переменный ток	Обработка сигналов переменного тока.
ОКРУГ КОЛУМБИЯ	Обработка сигналов постоянного тока.
AC+DC	Обработка сигналов переменного и постоянного тока.
ВЛОЗ	Переменное напряжение при низком импедансе.
ВСР	Настройки фильтра нижних частот (ФНЧ).
В—	Постоянное давление.
мВ—	Напряжение постоянного тока в милливольтах.
Ом	Сопротивление.
нс	Проводимость.
	Проверка диодов. Он также использует режим непрерывности участка цепи.
	Емкость конденсатора.
˚C˚F	Температура в градусах Цельсия или Фаренгейта.
В~	Напряжение переменного тока.
мВ~	Переменное напряжение в милливольтах.
К	Сила постоянного тока/переменная), ампер.
мама	Ток (постоянный/переменный) в миллиамперах.
МкА	Ток (постоянный/переменный) в микроамперах.
Гц	Частота сигнала.
%	Коэффициент заполнения.
%(4-20мА)	Текущая петля.
БЕЗ КОММЕРЧЕСКОЙ ЦЕННОСТИ	Бесконтактный детектор переменного напряжения.

Надпись на корпусе True RMS /True Root Mean Square/ буквально обозначает среднеквадратичное выражение, извлеченное из мгновенных значений переменного сигнала за период измерения или время.

Другими словами: цифровое устройство в процессе измерений преобразует входной сигнал и обрабатывает его по заданной программе.

Режимы работы

Для измерения определенной характеристики необходимо установить правильный режим работы. Используйте поворотный переключатель, чтобы выбрать один из вариантов, чтобы найти:

• напряжение переменного тока — ACV;
• сила постоянного тока — DCA;
• напряжение постоянного тока — VCC;
• коэффициент усиления транзистора — hFE;
• режим проверки диодов — графический знак «диод»;
• электрическое сопротивление — Ом.

Питание включается поворотом диска или нажатием кнопки «питание». На некоторых мультиметрах кнопки включают подсветку или замораживают дисплей («удерживают»). Если главный выключатель не имеет отдельных шкал для измерения переменного и постоянного напряжения или силы тока, то можно установить нужный режим с помощью специальной кнопки.

Для определения емкости конденсатора на корпусе может быть отдельный вывод. Блок с пометкой Fcx выделен на шкале прибора.

Разрядность, разрешение, погрешность

Разрядность мультиметра — это величина, определяющая количество разрядов для записи измеряемой характеристики. Он определяет не точность устройства, а тип (длину) числа. Например, 4 1/2 разряда означает, что на дисплее отображаются 4 полных разряда и 1 половинный разряд, т е до 19999 показаний. Если значение выходит за эти пределы, следует изменить его на другой диапазон.

Разрешение указывает на степень точности прибора, то есть на каком интервале можно обнаружить изменение характеристики. Если разрешение мультиметра 1 мВ в диапазоне 4 В, при измерении напряжения в пределах 1 В разница между соседними значениями будет не менее 1 мВ.

Погрешность цифрового мультиметра — это наибольшая погрешность, которую может допустить прибор при измерении величин в определенных условиях эксплуатации. Чем он меньше, тем ближе результат к реальному значению.

В большинстве случаев ошибка выражается в процентах. Например, если он равен 1%, то при отображении напряжения 200 В фактическое значение распределяется в диапазоне от 198 до 202 В.

Точность работы мультиметра

В зависимости от сложности устройство может иметь от 2,5 (самое простое) до 8,5 (точное) разрядов для отображения чисел. Самые распространенные устройства с 3.5 загрузкой. Разрядность указывает на то, что устройство может отображать количество цифр от 0 до 9 полностью или частично. Например, для 3,5 разряда измерения возможны в диапазоне 0,000…1,999. Если значение выходит за указанные пределы, требуется ручное или автоматическое изменение на другой диапазон.

Точность задания напрямую от разрядности не зависит, хотя связь есть. Так, для приборов с разрядностью 2,5 погрешность измерения составляет около 10 %, для приборов с разрядностью 4,5 — до 0,1 %. При разрядности более 5 точность оговаривается отдельно для каждого типа измерения и может составлять всего 0,01%.

Стационарные приборы обычно более точны, чем портативные.

Особенности китайских мультиметров

Заходя на китайские интернет-торговые площадки, глаза разбегаются с самых разных устройств. Вроде характеристики одинаковые, а названия и цены разные. Надеюсь, ни для кого не станет открытием, что практически все мультиметры производятся на одном заводе, а бренды заказываются торговыми организациями.

Однако точность приборов приличная: погрешность менее 1%. Это нормально даже для европейских моделей.

Большинство мультиметров работают от батареек AAA, а не от батарей Krona, которые имеют более короткий срок службы. Даже бюджетные модели оснащены дисплеем с подсветкой, что немаловажно для установщиков.

Ну и как правило цена на них не кусается, так что менять их при интенсивном использовании не жалко. Но вне зависимости от цены устройства установщиков служат несколько лет в суровых условиях даже с разбитым корпусом.

Как выставить нужный режим

Если переключатель установлен неправильно, устройство может выйти из строя и потребовать ремонта. Первое, что нужно сделать перед измерением, это определить, какой ток протекает по проводам. Постоянный ток в батареях, аккумуляторах или источниках питания, переменный ток в бытовой электросети.
Если характер тока изначально неизвестен, можно воспользоваться индикаторной отверткой:

• если индикатор не загорается ни на одном контакте, ток постоянный;
• при переменном токе яркость отвёртки появляется в фазе, в нуле её нет.

Во-вторых, вы должны выбрать часть сектора для желаемой функции. Стандартные обозначения:

• ACV или V~ — напряжение переменного тока;
• DCV или V — — напряжение постоянного тока;
• DCA — сила постоянного тока;
• ом — сопротивление;
• hFE — коэффициент усиления транзистора;
• знак «диод»: режим проверки диодов.

Следующим шагом является установка диапазона измерения. Когда ток неизвестен, переключатель устанавливается на максимальное значение. Если ток окажется больше ожидаемого, это поможет предотвратить поломки. Так для стандартного напряжения переменного тока 220В предел установлен на 600 или 750В.

Описание измеряемых параметров и их обозначение

Для обозначения параметров на мультиметрах производители используют стандартные английские маркировки или специальные символы. Для работы с прибором важно знать основы электротехники, чтобы правильно и безопасно производить необходимые измерения.

Каждый мультиметр разделен на зоны с настройками для работы с определенным типом сетевого напряжения:

• ACV или V~ — напряжение переменного тока;
• DCV или V- — напряжение постоянного тока;
• DCA или A- — сила постоянного тока;
• ом — сопротивление на участке цепи или в электрическом устройстве.

Переменный ток

Значок переменного тока аналогичен переменному напряжению: волнистая линия с буквой А. Для измерения переменного тока в схему введены выпрямительные диоды. Схема не подходит для измерения этого параметра. Для этого вам понадобятся токоизмерительные клещи.

Постоянный ток

В этом режиме измеряется напряжение автомобильных аккумуляторов, батарей и аккумуляторов. Большинство цепей управления в современных АСУ ТП имеют потенциал 24 В постоянного тока.

Для проведения измерения в этом режиме необходимо перевести прибор в положение DCV, при измерении (если вы не знаете примерное напряжение) лучше начинать с максимального значения переключателя, постепенно уменьшая диапазон пока не будет получен нужный размер. Если результат измерения отображается на экране прибора со знаком минус, то была нарушена полярность подключения щупов (это означает, что минус был подключен к плюсу схемы, в которой производится измерение, и наиболее по крайней мере»).

Что касается размерности, тут все просто: если, например, на экране отображается число 003, значит, нужно уменьшить диапазон измерения. Постепенно уменьшая значение напряжения с помощью переключателя, будут отображаться 03, 3.

Если на дисплее отображается цифра «1» или другая непонятная цифра, то, скорее всего, неправильно выбран режим работы или необходимо увеличить верхний предел измеряемого напряжения. Другими словами, измеренное значение напряжения должно быть меньше верхнего предела, выбранного на мультиметре.

Стандартные значения выключателя в зоне постоянного напряжения: до 200мВ, 2В, 20В, 200В, 1000В.

Примечание! Измерить напряжение на термопаре, значение которой составляет всего несколько милливольт, скорее всего не получится из-за погрешности мультиметра.

Основные и дополнительные возможности мультиметров

Если раньше на рынке были приборы, которые могли измерять ток и напряжение, то современные модели обладают расширенным функционалом. С ним не нужно делать расчеты, достаточно пользоваться тестером и снимать показания.

Именно из-за универсальности особенно остро встает вопрос, как использовать устройство для тестирования.

Ведь с его помощью я измеряю показатели:

1. Сила тока (переменного).
2. Секция напряжения цепи.
3. Индуктивность катушки
4. Емкость конденсатора.
5. Сопротивление проводника.
6. Частота колебаний.
7. Параметры постоянного тока.
8. Температура нагрева

Самое простое применение — прозвонить цепь, чтобы определить ее целостность. Это необходимо, например, когда нужно выявить дефектный участок, чтобы потом его отремонтировать. Кроме того, мультиметр – это прибор, позволяющий без отключения определить момент появления электрического тока. Как только он возник, подается звуковой или световой сигнал, что делает работу проще и безопаснее.

Цифровые модели способны генерировать тестовые импульсы или гармонические сигналы, что позволяет проверять работу диодов и транзисторов. Выявляется полярность, целостность структуры и т.д. Есть модификации:

1. С предустановленной защитой от прикосновения, которая срабатывает при незапланированном включении питания во время измерения сопротивления.

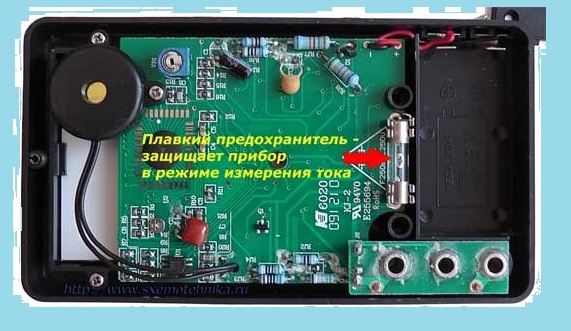

2. Иметь плавкие вставки на случай, если пользователь выбрал неправильный режим. Предохранитель перегорает, но устройство остается работоспособным после замены.
3. Способен автоматически отключаться в аварийной ситуации или если устройство долгое время остается невостребованным.
4. С подсветкой дисплея. Есть ночные режимы, световая индикация, обычная светодиодная подсветка, что позволяет работать в условиях ограниченной видимости.
5. Сигнализация при перегрузке аккумулятора, блока питания, рабочих узлов без выключения.
6. Обладать возможностью сохранять и вызывать результаты измерений, которые потребуются для обработки полученных данных.

Некоторые модели предназначены для ручной настройки пределов измерения. Как пользоваться мультиметром и перечень функций указаны в инструкции, которая идет в комплекте с тестером. Удобнее, если это сертифицированный товар и инструкция написана на русском языке. Однако и без мануала можно разобраться в основных функциях устройства. На корпусе есть все необходимые надписи, стандартные символы.

Назначение разъёмов для подключения щупов

В зависимости от модели мультиметра количество гнёзд для подключения щупов может быть разным. Необходимо подключить щупы для измерения электрических параметров сети к нужным гнездам прибора. Для большинства измерительных приборов маркировка штекеров следующая:

• 10А- — для измерения постоянного тока не более 10 А (в эту розетку подключается красный плюсовой щуп);
• VΩmA или VΩ, V/Ω: подключите красный (положительный) щуп к этому разъему, чтобы определить напряжение, постоянный ток до 200 мА, целостность диода и цепи;
• COMMOM (СОМ) — общее гнездо для черного (минусового) щупа на всех типах мультиметров;
• 20А — данная розетка есть не на всех моделях (чаще всего ее можно встретить на дорогих профессиональных устройствах), функция этой розетки аналогична 10А-, но с ограничением до 20 А.

Как включить мультиметр

С помощью цепочки можно измерить множество параметров. Но для этого он должен быть включен. Проверьте батарейки: они должны быть новыми и давать правильное напряжение. Устройство включается нажатием кнопки «ВКЛ/ВЫКЛ» или «ВКЛ/ВЫКЛ» на передней крышке.

Как настроить мультиметр

Рассмотрим, как правильно пользоваться цифровым мультиметром для чайников. После включения прибора переместите ручку-селектор в нужный сектор измерения: напряжение, ток, омметр, температура, зуммер или другие. Зная примерные параметры измеряемых величин, задаем большее значение в секторе. Если значение выбрано неправильно, при измерении напряжения в старшем разряде появится 1, это указывает на бесконечное напряжение.

Тестер стрел просто скатится со шкалы и упрется в стрелу в упор. Если мы не знаем заранее значение измеряемого параметра, устанавливаем наибольшее значение и касаемся его щупами. Если значение на дисплее ниже предела следующего сегмента, поверните ручку на меньшее значение. В аналоге этот процесс повторяется, если стрелка как-либо реагирует, почти не отклоняясь от нуля.

К каждому экземпляру прилагается подробная инструкция по ношению цешки. Важно научиться работать с тем устройством, которое у вас есть, потому что различия иногда бывают значительными.

Как правильно пользоваться мультиметром: инструкция для чайников

Рассмотрим способы измерения различных электрических характеристик.

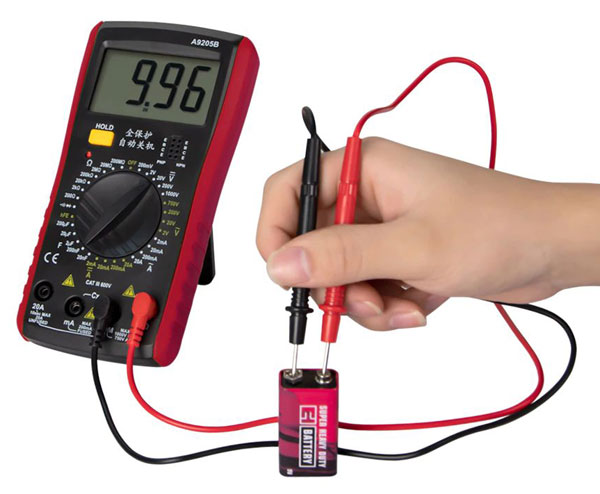

Потенциал

Алгоритм определения напряжения:

1. Установите режим ACV или DCV в ожидаемом диапазоне.
2. Подсоедините черный кабель к разъему COM, красный — к разъему VΩmA.
3. Подсоедините наконечники щупов к контактам цепи. Например, вставить его в отверстия штекера или полюса батареи.
4. Проведите измерение.

Число, которое появляется на экране, является значением напряжения в вольтах. Знак минус указывает на то, что полярность была изменена. Если мультиметр поддерживает функцию удержания, значение можно зафиксировать кнопкой HOLD. Это удобно для большой цепочки измерений.

Сила тока

Эта характеристика измеряется только при последовательном включении тестера в цепь и включенном питании. Большинство приборов позволяют определить силу тока до 10 А, так как большие значения редко используются в быту.
Для проведения измерений в схеме предусмотрено место. Остальные действия по следующей схеме:

1. Черный щуп — на разъеме COM.
2. Красный — на разъеме до 200 мА или 10А.
3. Аккуратно коснитесь контактов наконечниками.
4. Считайте значение напряжения с дисплея.

При работе с оголенным проводом необходимо соблюдать технику безопасности во избежание поражения электрическим током.

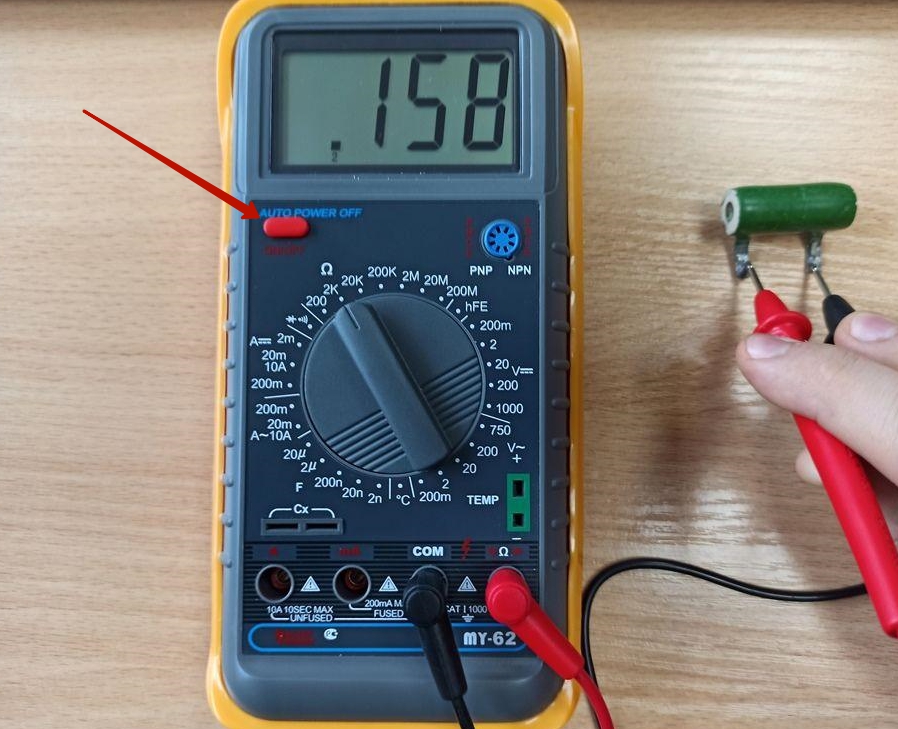

Сопротивление

Эту характеристику можно измерить без источника питания. Испытываемый элемент просто замыкается между двумя щупами. Если проводимости нет, на экране отображается единица измерения.
Последовательность действий:

1. Установите режим Ω, выбрав максимальный диапазон.
2. Вставьте датчики в соответствующие разъемы.
3. Проверить условие: замкнуть щупы друг к другу. Вы должны увидеть 0 или небольшое число, которое следует учитывать при измерении сопротивления цепи.
4. Накиньте концы проводников на контакты исследуемого объекта.
5. На экране появится сопротивление элемента или участка цепи.

Для точных измерений рекомендуется 2-3 попытки.

Измерение транзисторов

Для проверки исправности p-n переходов и определения коэффициента усиления:

1. Режим регулировки
2. Вставьте ножки транзистора в разъем согласно распиновке, соблюдая зоны PNP и NPN.
3. На дисплее отобразится значение усиления сигнала.

Диоды и простые транзисторы также измеряются с установленным режимом «диод». Красный (плюс) щуп подключается к базе, черный (минус) щуп подключается к эмиттеру или коллектору. Если полярность правильная, усиление будет отображаться на экране.

Емкость конденсатора

Перед измерениями конденсатор необходимо разрядить. Сбросить можно отверткой с изолированной ручкой, соединив провода между собой, но надежнее лампочкой на 15 вольт с припаянными щупами. Даже мощный конденсатор до 400 В разряжается быстро, без риска для людей или самого электрического элемента.
Емкость измеряется по схеме:

1. Установите режим Fcx.
2. Подключите красный щуп к разъему конденсатора, черный к COM.
3. Мера емкости. На экране оно появится в фарадах.

Когда конденсатор выходит из строя, сопротивление бесконечно. Разрыв характеризуется уменьшением, кратным его величине.

Прозвонка

Чтобы установить целостность проводки или кабелей, их «бандируют». Он заключается в проверке сопротивления участка в минимальном диапазоне измерений:

1. Установите режим циферблата (значок «звуковой микшер»).
2. Подсоедините щупы к соответствующим гнездам, а наконечники к концам секции проводки.

Если целостность не нарушена, будет слышен звуковой зум и на дисплее появится значение, близкое к 0. Если цифра нестабильна и «подпрыгивает», движения нет.

Измерение температуры

Некоторые модели поддерживают функцию определения температуры. Для этого приборы оснащаются термопарами – проводниками из разных металлов.
При контакте с температурной средой между его концами образуется электрический потенциал. Измерив его, можно найти температуру объекта. На шкале с функцией датчика температуры есть область TEMP, где нужно установить переключатель режимов.

Последовательность измерений:

1. Вставьте концы термопары в соответствующие разъемы, соблюдая полярность.
2. Переместите условное соединение ближе к точке, где вы хотите найти температуру.
3. Требуемое значение будет отображаться на экране.

Если полярность поменять местами, температура будет уменьшаться при исследовании более горячего объекта. Для проверки работоспособности можно подержать конец термопары в руках. На экране должно появиться значение около 36°.

Проверка исправности изоляции

Изоляцию проверяют с одного конца кабеля. Концы жил зачищают и мультиметр выставляют на мегаомный диапазон (верхний предел). Затем проверьте отсутствие замыкания между проводами. Так как между ними есть небольшая емкость, показания прибора начнут меняться, а после зарядки индикатор должен показывать «1», что означает, что сопротивление выходит за пределы измеряемого диапазона.

Когда устройство показывает какое-либо значение, это говорит о плохом качестве кабеля, влиянии повышенной влажности или наличии электромагнитных помех. Стабильные значения указывают на нарушение изоляции, а постоянное изменение на дисплее свидетельствует о наличии помех. Таким способом проверяется исправность проводки, расположенной в стене помещения с повышенной влажностью.

При измерении высоких значений сопротивления руками нельзя касаться оголенных щупов, так как это создает значительные погрешности.

Проверка кабеля на наличие обрыва

При вызове выполняются следующие действия.

1. Переключатель мультиметра находится в положении 200 Ом.
2. Щупы поочередно проверяют на наличие обрывов в каждой жиле.
3. Показания приборов классифицируются правильно. Если сопротивление не превышает 2 Ом, то кабель исправен. Когда отметка достигает 10 Ом, это значит, что где-то плохой контакт или частичный обрыв.

Как проверить новую электропроводку

Чтобы домашняя электрическая сеть работала исправно, на этапе монтажа необходимо выполнить ряд простых действий.

1. Выбираем качественный кабель Дешевые материалы не выдерживают больших нагрузок. Проверить изделие мегаомметром можно прямо в хозяйственном магазине. Необходимые замеры обычно делает продавец.
2. После монтажа кабеля необходимо тщательно проверить изоляцию на наличие дефектов, несмотря на то, что прибор показывает норму. Это делается перед тем, как покрыть его штукатуркой или другими отделочными материалами.

Алгоритм непрерывности проводки под напряжением следующий.

1. Включаем автомат, находим и маркируем фазу индикаторной отверткой.
2. Включите мультиметр для измерения напряжения переменного тока и установите его на диапазон больше 220 В. Прикоснитесь к фазе одним щупом прибора, а затем поочередно проверьте выводы другим. Когда на экране появится значение 220 В, нужный нулевой провод будет найден. Это должно быть проверено.
3. Остальные пары проводов проверяются таким же образом и маркируются.

При проверке на короткое замыкание щупы подключают к разным проводникам в режиме омметра. Наличие сопротивления указывает на то, что они электрически связаны друг с другом.

Проверка проводится на небольших участках проводки, так как на приборе небольшое напряжение. Прежде чем прозвонить провода мультиметром на предмет короткого замыкания, отключите все устройства на всей цепи.

Проверяю все линии, короткое замыкание. Затем вызывается по секциям до тех пор, пока не будет найдено короткое замыкание.

Обнаружение неисправностей в электрической цепи автомобиля

Если какое-либо электрическое устройство в автомобиле перестало работать, не спешите его заменять.

Принципиальных различий в том, как прозвонить провода мультиметром на автомобиле, нет. В первую очередь проверяется подача напряжения на проверяемое устройство:

• мультиметр переходит в режим измерения напряжения;
• щуп втыкается в минусовую батарею или в массу автомобиля;
• другой щуп подключается к подводящему проводу, отсоединенному от клеммы прибора.

Появление на дисплее значения напряжения батареи свидетельствует об исправности кабеля. Аналогичные операции выполняются с другими кабелями. Отсутствие напряжения в цепи указывает на неисправность в этой области.

Примечание! Некоторые электрические цепи получают питание только при повороте ключа зажигания.

Проверка того, как прозвонить проводку мультиметром на утечку тока, осуществляется в режиме амперметра. Установлено ограничение в 10 А. Устройство должно быть правильно подключено к бортовой сети, к питанию от положительного вывода аккумуляторной батареи к потребителям. При этом все устройства должны быть выключены.

На экране должно отображаться текущее значение, соответствующее потреблению постоянно подключенных устройств. Если сила тока превышает норму, значит, есть утечка. В первую очередь проверяются нестандартные электроприборы или места, где провода подвергаются механическим воздействиям.

Негерметичные участки можно определить, вынимая по одному предохранители и проверяя контакты на наличие искры, а также показания тестера. После определения подозрительного участка кабеля вызывают туда для комплектности и исходя из величины его сопротивления.

Один из способов помочь понять, как прозвонить высоковольтные провода мультиметром, — измерить сопротивление каждого провода. Номинал выбит на резиновом корпусе и проверяется тестером в режиме омметра. Сопротивление выводов находится в пределах 3,4-9,8 кОм. Разница между измеренным значением и допустимым значением не должна превышать 4 кОм.

Правила проведения измерений

Любые работы, связанные с электросетью и электричеством, должны выполняться с соблюдением правил техники безопасности. Должны быть выполнены следующие требования:

• Работайте осторожно, аккуратно, всегда проверяйте, правильно ли включены щупы и выбран ли режим.
• Не беритесь за датчики двумя руками. При записи напряжением, если произойдет пробой изоляции, электрический ток пройдет через тело человека и наиболее опасную зону — сердце. Поэтому первый щуп лучше устанавливать одной рукой, а потом ею же второй. В этом случае риски снижаются.
• Измерения неизвестных величин начинаются с установки верхнего предела. Затем, по мере необходимости, значение уменьшается на одну цифру. Также важно не забыть, что в режиме амперметра вам также придется переставить красный щуп на другой разъем.
• Важно помнить, что все мультиметры разные, и у каждой модели могут быть свои особенности работы. Поэтому перед началом измерений следует внимательно ознакомиться с инструкцией по эксплуатации.
• Вы должны быть осторожны при проведении измерений. Необходимо дать время элементам схемы разрядиться, так как остаточного заряда может хватить для получения удара током или поломки тестера.
• Необходимо соблюдать правильность подключения мультиметра в том или ином режиме. Амперметр должен быть включен последовательно, то есть быть частью цепи. Вольтметр подключен параллельно. Для измерения сопротивления не требуется внешнего источника питания. Измерение сопротивления под напряжением запрещено!
• Проведите измерения как можно быстрее. При необходимости результат фиксируется кнопкой ожидания. Длительное измерение приводит к быстрой разрядке блока питания и нагреву элементов схемы.

Соблюдение стандартов необходимо для правильной процедуры измерения.

Использование тестера автолюбителем

Некоторые автолюбители ошибочно полагают, что тестер является незаменимым помощником при ремонте и диагностике автомобильного электрооборудования. Тем не менее, это не так. Даже фактическое значение напряжения на клеммах аккумулятора можно определить только при наличии зарядного штекера.

Мультиметром можно «прозвонить» проводку и найти обрыв провода, проверить наличие перегоревшего предохранителя, но ни в коем случае нельзя использовать бытовой прибор для более сложной работы с современной автомобильной электроникой. Для этого существуют специальные автомобильные тестеры.

Замена аккумулятора в мультиметре

Большинство устройств работают от стандартной 9-вольтовой батареи «Крона». Когда на экране устройства появляется индикатор батареи, это означает, что батарея разряжена и нуждается в замене. Делается это достаточно просто, как и в большинстве бытовых приборов. Откручивается пара болтов на задней панели и снимается крышка. Затем аккумулятор можно заменить и собрать в обратном порядке. После этого все готово – тестер снова можно использовать.

Почему режим прозвонки так называется

Режим «прозвонка» обязан своим названием характерному звуку, который слышен во время проверки. Сигнал указывает на то, что проводник не поврежден. При этом не обязательно смотреть на экран тестера. Поэтому звуковое сопровождение ускорит рабочий процесс. Этот совет также помогает при поиске кабеля в большой упаковке.

Что используют для прозвонки проводки

Профессиональные и бытовые тестеры используются для проверки обрыва проводов или обнаружения короткого замыкания. Устройства собственного производства представлены в виде батарейки и прикрепленной лампочки.

Профессиональные тестеры — мультиметры, с помощью которых можно не только прозвонить провода, но и выполнить ряд других диагностических работ в электрической сети.

Это удобный и простой в использовании прибор, который всегда есть в арсенале электрика.

Как работает прозвонка

Мультиметр имеет собственный блок питания, и с его помощью на обесточенный проводник подается напряжение.

Напряжение подается на проводник через мультиметр.

Каждый материал имеет сопротивление, которое можно измерить или рассчитать. С мультиметром, установленным в положение «обнаружение сопротивления», кабель проверяется. На дисплее прибора отображается значение сопротивления материала.

Сила тока I прямо пропорциональна напряжению U и обратно пропорциональна сопротивлению R. Эту формулу многие помнят с уроков физики.

Я=У/Р

Это означает, что напряжение, которое есть на мультиметре, подается на проверяемый проводник. Данные материала анализируются, и результат отображается.

Сам факт того, что удалось найти это значение, объясняет, почему проводник не поврежден.

В каких случаях проводится проверка

К прозвонке прибегают, когда необходимо проверить целостность цепи.

Случаи разные:

• поломка выключателя или розетки;
• поломка прибора;
• проверка печатных плат;
• диагностика проводки автомобиля;
• поиск необходимого ядра среди большого количества других драйверов;
• диагностика линий связи, а также сетей освещения и электроснабжения при их монтаже.

К проверке проводов прибегают при обрыве розетки.

Проверку кабелей с неисправным выключателем или вилкой следует проводить только после исключения других вариантов неисправности.

Например, обрыв соединения или дефект приемника электрического тока.

Причинами повреждения проводов могут быть как механические воздействия (при ремонтных работах), так и перегрузки, приводящие к короткому замыканию. Также его можно определить мультиметром.

Настройка мультиметра

Для диагностики целостности выводов на мультиметре необходимо установить режим прозвонки. К прибору учета подключаются два провода со щупами: красный и черный. Их необходимо вставить в соответствующие гнезда: «COM» — для черного, «VωmA» — для красного. Таким образом, во время измерения соблюдается полярность.

Для проверки исправности тестера красный и черный провода щупа должны быть замкнуты между собой. Раздается характерный звонок – мультиметр готов к работе.

Показатели и их расшифровка

Во время тестирования отведения на дисплее тестера появляются цифровые значения, определяющие наличие сопротивления в отведении.

Числовые значения появляются во время теста водителя.

Звучит сигнал и на экране отображается цифра «0» (или почти ноль) — проводник не поврежден.

Если звука нет, а устройство показывает «1», значит, в кабеле произошел обрыв.

Пределы величин

Если вы проверяете целостность проводников в режиме «определение сопротивления», то необходимо установить пределы значений.

Введенные вручную значения всегда кратны 2. Для тестирования длинных кабелей 20 Ом. Минимальное число, которое может быть указано, составляет 2 Ом.

Подключение тестера

Мультиметр, настроенный на нужный режим, подключается двумя щупами к контактам проверяемого проводника. Для удобства щупы и концы кабеля иногда скрепляют металлическими зажимами — «крокодилами». Тестер немедленно отображает результаты диагностики на экране.

Проверка ТЭНа

Перед проверкой устройства нужно рассчитать его сопротивление. Это легко сделать, зная мощность нагревательного элемента. Он указан в ваших документах или на задней стороне корпуса.

Сопротивление можно рассчитать по формуле:

Р=U²/П,

где U – напряжение в сети, P – мощность нагревательного элемента, R – сопротивление.

Если нагревательный элемент имеет мощность 2000 Вт и напряжение сети 220 В, то сопротивление, рассчитанное по этой формуле, равно 24,2 Ом.

Перед проверкой нагревательного элемента вычисляют его сопротивление.

Затем вы можете продолжить процесс измерения:

1. Перед проверкой цепи нагревательного элемента нужно выключить его из сети и отсоединить провода.
2. На мультиметре установите режим «измерение сопротивления» и укажите диапазон до 200 Ом.
3. Коснитесь щупами тестера клемм ТЭНа. Если проверяемый прибор исправен, на дисплее мультиметра отображается число, близкое к найденному по формуле. Если мультиметр показывает «1», то обрыв есть. Если «0» — внутри ТЭНа короткое замыкание.

В режиме непрерывности можно проверить, не поврежден ли нагревательный элемент в корпусе. Для этого один из щупов тестера подключаем к выходу прибора, а второй к его корпусу или массе. Если есть ошибка, тестер подаст звуковой сигнал.

Безопасность при использовании мультиметра

При работе с тестером необходимо помнить о мерах предосторожности и соблюдать правила безопасности:

1. Прежде чем прозвонить цепь мультиметром, отключите питание.
2. Повесьте предупреждающий знак рядом с выключателем, указывающий, что работа выполняется.
3. Не прикасайтесь к оголенным проводам руками.
4. Работаю в спецодежде и резиновых перчатках.
5. Если в цепи есть конденсаторы, их необходимо разрядить. В противном случае мультиметр выйдет из строя.В ходе проверки специалисты рекомендуют:

• использовать «крокодилы» (это зажимы, которые крепятся к концам проводов тестера — контакт становится более надежным, а руки остаются свободными);
• не прикасайтесь к оголенным проводам и щупам руками, иначе измерения будут неверными.

При использовании мультиметра нужно обесточить сеть.

Но если вы сомневаетесь в своих диагностических способностях, вам лучше довериться специалистам.

Как прозванивать провода мультиметром

Для проверки проводов необходимо сначала обесточить сеть.

Потом:

• привести мультиметр в рабочее состояние;
• установить нужный режим;
• прикрепить щупы;
• проверить готовность тестера.

После подготовки можно приступать к тестированию. Подключите щупы мультиметра к оголенным концам кабеля. Признак есть — проводник цел.

Проводка в квартире

В этом случае на каждую комнату выделяется отдельная электропроводка, которая запитывается через автоматический выключатель от щитка.

Если в квартире нет электричества, первым делом нужно проверить распределительный щит.

Электропроводка дома проходит через автоматический выключатель.

В том случае, если автоматы не выключаются, неисправность скорее всего в приемнике или выключателе в ламповом помещении. И если защита сработала, нужно проверить всю проводку.

Набор номера разрешен только в обесточенной сети. Перед диагностикой необходимо проверить, есть ли ток в цепи.

Первое, что выходит из строя, это сама вилка. Визуально определить дефекты на нем можно, вытащив его из гнезда. Но диагностику лучше проводить с помощью приборов.

При исправном состоянии распределительная коробка проверяется. Это рядом с выходом. Коробка снабжена оплетками проводников: фаза, земля и ноль. Одним щупом мультиметра нужно поочередно прикасаться к контактам на розетке, а другим — к оголенным концам витков. Затем обнаруживается поврежденный драйвер.

Проверка целостности цепи

Для непрерывности цепочки необходимо проверить каждый элемент, входящий в нее. Измерительные провода мультиметра необходимо подключить к разным концам одного и того же кабеля, замыкая его. Появился звук — с драйвером все в порядке, иначе требуется замена.

Прозвонка длинного проводника

Бывают случаи, когда необходимо выяснить, не поврежден ли кабель, концы которого далеко друг от друга. Затем земля используется для испытаний. Необходимо соединить один конец проверяемой жилы с землей металлическим стержнем, а другой конец и провод заземления прикоснуться щупами мультиметра.

Заземление можно использовать для проверки длинного проводника.

Получается замкнутая цепь, в которой земля является проводником.

Как прозвонить провод в автомобиле

Обрыв электроники в автомобиле делается так же, как и в других случаях: прикосновением щупов тестера к концам проводника. Перед проверкой важно запустить двигатель на холостом ходу. В случае, если для маркировки доступен только один контакт , второй щуп тестера сбрасывается на землю (металлический корпус автомобиля). Выполняет функцию заземления.

Предохранитель

Это устройство, предотвращающее перегрев элементов схемы. Он выглядит как небольшая пластина или цилиндр с тонкой проволокой внутри. Для его проверки щупы мультиметра прикладываются к разным сторонам. В режиме «прозвонки» при условии целостности предохранителя должен быть слышен звук.

В режиме «определение сопротивления» на дисплее тестера: «0» — обрыва нет, «1» — повреждение проводника.

Лампы

При проверке нужно подключить один щуп к центральному контакту, а второй к боковому. Диагностика также происходит в режиме маркировки.

Этот тест можно проводить только с винтовым основанием.

Диоды и светодиоды

В диоде полярность определяется анодом и катодом. Следовательно, он проводит ток в одном направлении. Для проверки элемента в тестере устанавливается соответствующий режим. Полюса диода касаются щупами мультиметра, а затем меняются местами.

Если в результате одной проверки тестер показал «0», а при другой «1», то элемент исправен.

Полярность светодиода обратная. При касании положительного контакта с анодом и отрицательного контакта с катодом он загорается. При изменении положения выводов тестера напряжение исчезает. Это определяет, что светодиод находится в рабочем состоянии.

Некоторые особенности

Специалисты обращают внимание на моменты, которые необходимо учитывать при прозвонке проводов.

В смежных комнатах розетки устанавливаются в одном месте друг напротив друга.

Розетки устанавливаются друг напротив друга.

Они не всегда ссылаются на ближайшую распределительную коробку.

Иногда длины щупов мультиметра не хватает, чтобы прозвонить провод, соединяющий распределительную коробку и розетку. Для проверки целостности проводников замыкают контакты на выходе, а в распределительной коробке проводят замеры.

При отсутствии тестера

Если под рукой нет мультиметра, можно прозвонить провод самодельным прибором. Он состоит из автономной батареи, лампочки и двух проводников. Концы отводов батареи по аналогии с мультиметром соединяют с концами проверяемого проводника. Лампа служит индикатором. Если он загорается, кабель не поврежден.

Если автомат не работает

В том случае, если в комнате гаснет свет, а автоматический выключатель не работает, нужно выполнить ряд действий:

1. Проверить, есть ли ток на выходе и на входе автомата. Если с этим все в порядке, переходите к следующему шагу.
2. Выкрутите лампу и проверьте ее, прикоснувшись одним щупом тестера к металлической резьбе цоколя, а другим к основному контакту элемента. Если сигнал с мультиметра свидетельствует о том, что прибор исправен, поиск проблемы продолжается.
3. Картридж осматривается визуально, также можно потрепать его контакты. Если все в порядке, проверьте переключатель.
4. Внешний корпус комнатного выключателя следует вынуть из коробки и осмотреть. Проверьте, нет ли обугливания проводов или пластика, хорошо ли затянуты крепления. Затем вызывается команда.

Если автоматический выключатель не работает, нужно проверить ток на вводе и выходе.

Часто поиск дефекта в этом контексте ограничивается вышеперечисленными действиями.

Если автомат сработал

В случае короткого замыкания или перегрузки сети автоматические выключатели отключают подачу напряжения в квартиру или дом.

После того, как лампочка, патрон и выключатель проверены, нужно прозвонить проводку.

Алгоритм действий выглядит так:

1. Установите мультиметр в режим прозвонки.
2. Подсоедините один щуп к нулевому контакту, другой к рабочему проводнику. Если тестер издает звуковой сигнал, в цепи есть короткое замыкание.
3. В этом случае необходимо открыть распределительную коробку, к которой принадлежит выключатель, и открыть провода.
4. Прозваниваются все контакты, чтобы выяснить, какие из них закорочены.

Поэтому диагностику цепи проводят по пути от приемника до щитка до обнаружения и устранения повреждения.

Пример прозвонки кабелей

Перед проверкой кабеля необходимо зачистить все жилы с обоих концов. После настройки мультиметра можно приступать к тестированию.

Измерительные провода перекрывают соседние жилы на одном конце кабеля и окружают их. При отсутствии короткого замыкания тестер не должен показывать наличие сопротивления и издавать звуковой сигнал. Если пищит, значит, провода между ними во сне замкнулись (замкнули накоротко). Таким образом, все водители проверяются попарно.

Повреждение кабеля исключается следующим образом:

• скрутите вместе все жилы кабеля на одном конце, а также на другом;
• потяните щупы мультиметра на витках;
• прозвонил весь провод.

Если проверка сопровождается звуковым сигналом, значит все в порядке.
