Принцип работы вакуумного насоса для воды и масляного: как подключить устройство

Область применения

Изобретение таких устройств позволяет справляться с самыми разными задачами, требующими вмешательства человека.

Вакуумный насос и контейнер используются в промышленной сфере и с их помощью решают множество задач:

• охрана природы (очистка контейнеров);
• полиграфия (подготовка и копирование рисунков, где используется аппарат 2НВР);
• пищевое производство (переработка мяса, молока, дойка коров АТС 10000 с вакуумным насосом, аппарат 461М, комплект вакуумных емкостей с насосом для упаковки, насосные крышки для банок и др.,);
• медицина (аппарат медицинский вакуумный для дыхательных аппаратов, мини-трубки в стоматологии с использованием аппарата НВМ 5);
• производство изделий из стекла и керамики, где чаще всего используется тара 2НВР и 5ДМ;
• деревообрабатывающей промышленности, где популярны 2ХБП и вакуум-контейнеры, а для сушки древесины отлично подойдет установка вакуумного насоса ВВН 1 075.

Принцип действия

Принцип работы основной части вакуумных насосов заключается в том, что нагнетание воздуха, создаваемого такими устройствами, достигается за счет изменения объема рабочей камеры. Для следующих типов вакуумных насосов принцип работы характерен вышеописанный:

• поворотные устройства;
• водокольцевые вакуумные насосы (ВВН);
• вакуумные насосы поршневого типа.

Устройство жидкостно-кольцевого вакуумного насоса

Машины, работающие по этому принципу, создают предварительное разрежение воздуха. Такое состояние воздушной среды, вполне достаточное для решения многих задач, называется предвакуумом. Для создания более глубокого вакуума необходимо использовать насосные устройства других типов, к которым, в частности, относятся:

• молекулярный;
• турбомолекулярный;
• водяные, пароструйные и паромасляные вакуумные насосы;
• диффузионные устройства и эжекторы.

Принцип работы вакуумных насосов вышеперечисленных типов основан на том, что движение молекул перекачиваемой газовой или воздушной среды передается от движущегося с большой скоростью жидкого или газообразного вещества или от поверхности твердого тела.

Направления движения поверхностной газовой, жидкостной или твердой струи и молекул перекачиваемой среды могут совпадать или располагаться перпендикулярно друг другу (турбомолекулярные насосы).

Принцип работы пароструйного вакуумного насоса

Эффективность большинства вакуумных насосов зависит от того, насколько эффективно они реализуют принцип вытеснения. Количество вакуума, которое они могут создать в замкнутом пространстве, напрямую зависит от того, насколько герметична их рабочая камера. За обеспечение герметичности последнего отвечают несколько конструктивных элементов вакуумного насоса: рабочее колесо и пластины, которые закреплены на его внешней поверхности, золотники.

Нередки ситуации, когда вакуумный насос способен перекачивать газообразную среду, но его технических возможностей недостаточно для снижения ее давления до необходимого значения. В таких случаях одновременно используют несколько вакуумных насосов, последовательно соединенных друг с другом. При необходимости увеличить скорость образования вакуумной среды применяют также несколько насосов, но в этом случае они включаются параллельно.

Разновидности

В зависимости от принципа работы вакуумные насосы делятся на несколько типов:

• пластинчатый ротор;
• центробежный;
• водяное кольцо;

• диафрагма (мембрана);
• Имущество;
• турбомолекулярный.

Рассмотрим каждый вид более подробно.

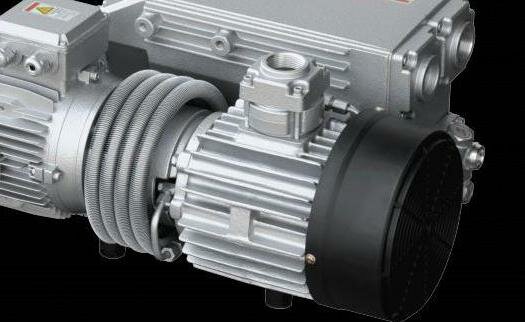

Пластинчато-роторные

Основным конструктивным элементом этого типа устройств является ротор, который вращается внутри рабочей камеры и поэтому создает разрежение. Для поддержания его на постоянном уровне в конструкции предусмотрено наличие лопасти, которая также вращается и время от времени перекрывает отверстие, через которое газ поступает в насос.

Все детали устройства смазываются маслом. Он не только облегчает его вращение, но и служит уплотнителем, перекрывая доступ атмосферного воздуха в систему. Существуют также безмасляные насосы. Как следует из названия, они не предполагают использование масла. Однако из-за этого такие устройства не могут обеспечить высокие значения отрицательного давления, поэтому их используют для создания низкого и среднего вакуума.

Пластинчато-роторные насосы всегда оснащены выпускным клапаном. Кроме того, на них можно установить впуск, но он предусмотрен не на всех моделях.

Центробежные

Снижение давления и прокачка газа в этом типе оборудования обеспечивается компрессором, который вращается внутри рабочей камеры. Это рабочее колесо с наклонными лопастями.

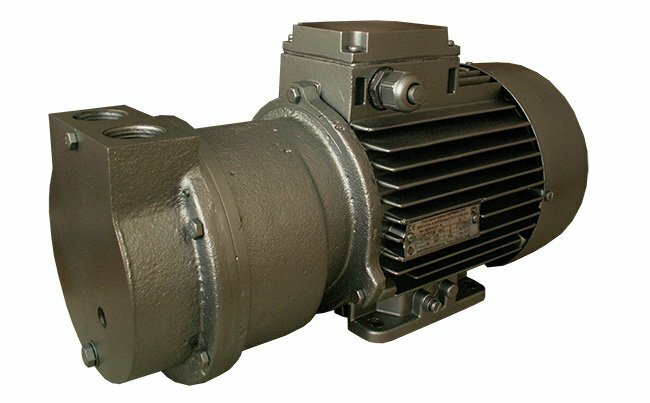

Водокольцевые

Схема ВВН одностороннего действия: 1 — рабочее колесо; 2 — цилиндрический корпус; 3 — рабочие ячейки; 4 — водяное кольцо; 5 — всасывающее окно; 6 — окно впрыска; 7 — мертвый объем.

Принцип работы этих насосов аналогичен роторно-пластинчатому насосу. Однако в этом случае ротор наполовину заполнен рабочей жидкостью. При вращении он забирает энергию у последней и за счет центробежной силы прижимается к стенкам камеры, образуя своеобразное кольцо (отсюда и название). Это создает пониженное давление, которое позволяет откачивать газ из системы.

Жидкостно-кольцевые насосы обычно обеспечивают низкий вакуум. Однако более низкие давления могут быть достигнуты за счет использования более эффективных высококипящих жидкостей и охлаждения перекачиваемого газа.

Диафрагменные (мембранные)

Схема диафрагменного вакуумного насоса: 1 — эксцентрик; 2 — шатун; 3 — винт; 4 — опорный диск мембраны; 5 — мембрана; 6 – опорный диск мембраны; 7 — рабочая камера; 8 — крышка; 9 — выпускной клапан; 10 — впускной клапан; 11 — картер; 12 — корпус.

Основным элементом устройств этого типа является диафрагма. Представляет собой закругленную по краям и способную сильно изгибаться мембрану, которая приводится в движение электрическим приводом. Когда воздух откачивается из системы, диафрагма откидывается назад, обеспечивая тем самым перепад давления.

Мембранные вакуумные насосы благодаря своим компактным размерам нашли широкое применение в медицинских и химических лабораториях, аналитических системах в химической промышленности. Современные модели имеют интеллектуальное автоматизированное управление, что значительно упрощает работу оператора.

Рутса

Насосы Рутса относятся к типу пластинчато-роторных насосов. Они отличаются тем, что:

• иметь 2 ротора;

• не используйте масло вообще.

Основными преимуществами данного типа устройств являются высокая эффективность и тихая работа. А недостатком является высокая температура при работе. Достигается за счет отсутствия в конструкции комплектного выпускного клапана, что создает высокое давление в рабочей камере и, как следствие, перегрев.

Турбомолекулярные

Принцип работы такого типа устройств заключается в придании дополнительного ускорения молекулам перекачиваемого газа. Эту задачу выполняет система приводных винтов, установленных на продольной оси. Их число может достигать нескольких десятков.

Турбомолекулярные насосы требуют для своей работы использования предвакуумных насосов. Они создают низкий вакуум, что впоследствии усиливает основное устройство. В качестве форвакуумного насоса можно использовать любой низковакуумный насос.

Лопастные

Производительность таких устройств превосходит другие виды насосов. Они маленькие и компактные, подходят для применения в условиях среднего вакуума и улавливают пары еще до того, как они достигнут насоса.

Пластинчато-роторные насосы работают на масле. За счет этого достигается идеальная герметичность. Он смазывает движущиеся части и обеспечивает достаточное количество тепла для охлаждения вакуумного насоса.

Они отличаются:

• Доступная стоимость;
• Легко использовать;
• Высокая производительность и уровень вакуума около 1000 мбар.

Но для нормальной работы устройства без регулярного обслуживания не обойтись. Особенно важно контролировать количество масла, иначе детали быстро изнашиваются. Масло следует менять после 3000 часов эксплуатации.

Мембранные

Они проявляют большую устойчивость к агрессивным средам. Поэтому их можно использовать для работы с кислыми, вязкими и агрессивными веществами.

Благодаря этой особенности устройства активно используются в производстве продуктов питания и косметики. Они помогают перекачивать жидкости, кремы и гели, а также управлять летучими соединениями.

Мембранные насосы являются сухими насосами. Поэтому они не требуют использования смазочных жидкостей, а стоимость обслуживания будет ниже, чем в случае с лопастями. Устройства этого типа могут работать длительное время без перерыва, но с низким уровнем вакуума, по сравнению с роторными насосами.

Жидкокольцевые

Его работа основана на подаче жидкости, которая засыхает на стенках насоса. Это образует кольцо, обеспечивающее оптимальный уровень герметичности.

Выбор водокольцевого насоса должен основываться на следующих характеристиках:

1. Это сухой насос.
2. Обладает повышенной стойкостью к коррозии.
3. Большая сила.
4. Большие габариты.

Они нечувствительны к прохождению жидкостей, твердых частиц и паров. Их можно использовать при работе с веществами, склонными к взрыву или чувствительными к высоким температурам.

При максимальном расходе 30 000 м3/ч давление снижается и одновременно увеличивается.

Турбомолекулярные

Они способны достигать высоких давлений, а скорость потока колеблется в пределах 50-5000 л/с. По функциональным характеристикам такие насосы напоминают компрессор. Мотор заставляет лопасти быстро вращаться и выбрасывать достаточное количество воздушной смеси.

Агрегаты незаменимы для работы магнитных подшипников. Они помогают достичь оптимальной скорости вращения. Турбомолекулярные устройства работают без использования масла. Из-за сложности конструкции стоимость устройств увеличивается, а владелец тратит дополнительные деньги на специальное обслуживание. Откачка зависит от типа газа. Процесс замедляется, если возникает необходимость удаления легких газов.

Винтовые

Принцип работы винтовых насосов основан на движении жидкости или газа по вращающемуся винту. Они состоят из привода, одного или двух винтовых роторов и статора соответствующей формы. Изготовление высокоточных деталей не позволяет перекачиваемой среде течь обратно. В результате на выходе из насоса образуется избыточное давление, а на входе вакуум.

Такое оборудование стоит дорого из-за высоких требований к качеству. Его нельзя долго держать в «сухом» режиме.

Основные преимущества таких насосов:

• равномерность потока;
• низкий уровень шума;
• возможность перекачивать жидкости с механическими включениями.

Вихревые

Вихревые вакуумные насосы по конструкции аналогичны центробежному оборудованию. Они также имеют лопастное рабочее колесо, вращающееся вокруг центральной оси. Принципиальное отличие заключается в расположении впускной трубы на внешней окружности корпуса, а не в районе центральной оси.

Минимальное пространство между рабочим колесом и корпусом обеспечивает стабильное движение перекачиваемой жидкости в нужном направлении. Агрегаты этого типа способны создавать достаточно высокое давление нагнетания и обладают эффектом самовсасывания. Эти насосы просты в эксплуатации, ремонтопригодны, хорошо зарекомендовали себя при перекачивании газожидкостных смесей, но имеют низкий КПД. Они чувствительны к попаданию механических примесей, которые могут вызвать быстрый износ рабочего колеса.

Особенности работы

Анализ внутреннего устройства таких вакуумсоздающих агрегатов свидетельствует о том, что почти все подобные устройства работают по вытеснительному принципу, который можно сравнить с принципом объемных насосов. Они используются для перекачивания продуктов разложения различных смесей и воды.

Создаваемый вакуум, а точнее его величина, зависит от герметичности пространства, которая создается в результате работы насосных механизмов, среди которых стоит выделить:

• колеса;
• специальные блюда;
• катушки

Принцип работы вакуумного насоса заключается в том, что агрегат должен удовлетворять двум условиям, первое из которых выражается в снижении давления в замкнутом пространстве, а второе — выполнение предыдущего условия в течение определенного промежутка времени. Важно, чтобы последовательность условий сохранялась.

Когда газообразная среда поглощается оборудованием, а давление не снижается до нужного значения, то потребуется применение предыдущего вакуумного устройства. Это, в свою очередь, снизит давление газовой среды. Этот принцип предполагает возможность последовательного соединения насосов.

Принцип работы вакуумного насоса должен предусматривать использование вакуумного масла, исключающего утечку газа через зазоры трущихся деталей. Благодаря использованию масла удается полностью загерметизировать и закрыть щели. Это масло действует как отличная смазка.

Как работает ВВН

Жидкостно-кольцевой вакуумный насос является наиболее распространенным типом оборудования, используемого для откачки газообразных сред из закрытых помещений. Для работы таких устройств необходима жидкая рабочая среда, в качестве которой используется в основном вода (реже — масло, антифриз, щелочи, кислоты и другие вещества). В конструктивную схему насосов этого типа входит крыльчатое колесо, являющееся основным рабочим органом таких устройств.

Принцип работы ВВН достаточно прост. Он состоит в следующем.

• Под действием вращения гребного колеса, создающего центробежную силу, жидкость отбрасывается на стенки рабочей камеры, образуя кольцо воды по ее внутреннему периметру.
• В центральной части рабочей камеры в результате предыдущего процесса создается зона разрежения, обеспечивающая подсос откачиваемой в указанной камере газовой среды через входной патрубок.

Принцип работы и основные детали насоса ВВН

Следует отметить: принцип работы вакуумных насосов этого типа подразумевает, что жидкая рабочая среда постоянно нагревается, поэтому ее необходимо регулярно менять.

Устройство и принцип работы водокольцевых вакуумных насосов достаточно просты, что гарантирует высокую надежность такого оборудования, а также простоту эксплуатации, обслуживания и ремонта.

Жидкостно-кольцевые вакуумные насосы не требуют очистки откачиваемых газов и круглосуточного режима работы

Преимущества:

• в водокольцевом вакуумном насосе, принцип действия которого заключается в теплообмене между жидкостью в кольце и газом, сжатие можно считать изотермическим (нагретая вода отбирается, а холодную воду подает электрический насос);
• активный теплообмен с жидкостью позволяет перекачивать полимеризующиеся, быстро разлагающиеся или горючие газы;
• простая конструкция обеспечивает высокую надежность при эксплуатации;
• водяное кольцо, основная особенность этого устройства, делает его нечувствительным к загрязнению перекачиваемого газа парами, пылью, твердыми частицами, каплями жидкости и т д;
• если вместо воды подобрать жидкость с нужными свойствами, то ЖКВН легко справится с откачкой агрессивных газов, для чего и нашел применение в химической промышленности;
• ВВН не загрязняет перекачиваемый газ парами масла, так как в проточной части отсутствуют трущиеся элементы, требующие смазки для обеспечения подвижности, как, например, в роторно-лопастном ВН; вода также играет роль герметика.

Недостатки:

• большие энергозатраты на вращение водяного кольца;
• только под вакуумом (высокое предельное остаточное давление даже для двухступенчатых конструкций 1..10 кПа);
• большой размер из-за низкой окружной скорости на концах лопастей рабочего колеса.

Что представляют собой вакуумные насосы Рутса

В тех случаях, когда требуется создать разрежение не слишком высокого значения в замкнутой системе, характеризующейся значительными газовыми нагрузками, можно использовать механический вакуумный насос Рутса, относящийся к устройствам двухроторного типа. Основой конструкции таких насосов являются два ротора, которые синхронно вращаются в корпусе в разные стороны, не контактируя друг с другом.

Работают такие насосы, роторы которых имеют в поперечном сечении форму восьмерки, без использования жидкого рабочего тела. Это исключает наличие в его внутренней камере постоянно движущейся массы, что улучшает динамическую уравновешенность таких устройств. Вот почему даже при высоких оборотах ротора насосы Рутса практически бесшумны и не вибрируют.

Схема насоса Рутса

Для уменьшения обратного потока газообразных сред, перекачиваемых насосами Рутса, на выходе из указанных устройств также устанавливают достаточное количество предварительных насосов. В качестве последних могут быть использованы такие типы вакуумных насосов, как пластинчато-роторные, роторно-поршневые и винтовые устройства. Кроме того, в качестве переднего вакуумного насоса используется водокольцевой вакуумный насос. Между форвакуумным насосом и насосом Рутса устанавливается маслоуловитель сорбционного или ионного типа для предотвращения попадания нефти в перекачиваемый объем. Использование насосов Рутса в сочетании с устройствами предварительного вакуума позволяет создавать вакуум от низкого до среднего с высокой скоростью откачки.

Насос Рутса предназначен для транспортировки больших объемов газов

Конструкция и принцип действия вакуумных насосов для дизельных двигателей

Насосы, которыми оснащены дизельные двигатели, предназначены для создания разрежения в рабочей камере такого агрегата. Основным конструктивным элементом этих насосов является ротор, снабженный выдвижной пластиной, которая делит рабочую камеру устройства на две полости. Поскольку ротор вакуумного насоса для дизелей установлен эксцентрично в рабочей камере, при его вращении выдвижная лопатка уменьшает объем одной части рабочей камеры, одновременно увеличивая объем другой полости. Таким образом, в рабочей камере создается зона разрежения, способствующая подсосу воздуха через входной патрубок. Воздух, поступающий в рабочую камеру, выталкивается лопаткой в ​​выходную трубу.

В дизельных двигателях для создания вакуума используется вакуумный насос

Для смазки подвижных элементов внутренней конструкции вакуумного насоса дизельных двигателей, а также для обеспечения лучшего прилегания лопаток таких устройств к внутренним стенкам их рабочей камеры используется масло, которое подается из цилиндра головка самого двигателя через специальный канал. Для привода насоса используется коленчатый или распределительный вал самого дизеля. Как видите, устройство и принцип работы вакуумных насосов для дизельных двигателей мало чем отличаются от того, как устроены и работают устройства водокольцевого типа.

Дополнительные нюансы

При вращении ротора и движении в нем лопасти одна часть полости увеличивается в объеме, а другая часть уменьшается. Забор воздуха вакуумной системы происходит на стороне всасывания, а затем воздух выбрасывается через канал.

Он используется для охлаждения структурных элементов. Масло подается по каналу, проходит по головке блока цилиндров, а затем поступает в насос. Масло используется не только для смазки, но и для уплотнения лезвия в рабочей полости. Привод осуществляется от коленчатого и распределительного валов, в последнем случае насос совмещен с подкачивающим насосом системы.

Как устроен вакуумный насос для откачивания воды

Водовакуумные насосы, относящиеся к специальному насосному оборудованию, с одинаковым успехом могут применяться для перекачивания воды, газообразных сред и газа в смеси с жидкостью. Такое оборудование активно используется как в различных отраслях промышленности, так и в быту (в частности, такими устройствами оборудуются автономные системы водоснабжения и орошения, они используются для откачки воды из различных водоемов и транспортировки ее к месту потребления).

Принцип работы вакуумного насоса для воды

Принцип работы вакуумного насоса для воды следующий.

• Вода в рабочей камере захватывается лопастями крыльчатки и тоже приходит в движение.
• В результате вращения лопаток колеса вместе с жидкостью на последнюю действует центробежная сила, что приводит к отталкиванию жидкости к стенкам рабочей камеры.
• В результате вышеперечисленных процессов в центральной части рабочей камеры создается разрежение воздуха (и, действительно, вакуум, так как корпус прибора надежно герметизирован). В эту зону рабочей камеры вводят откачиваемую газообразную или жидкую среду.

Степень герметичности рабочей камеры вакуумного насоса для воды можно регулировать, что позволяет уменьшить или увеличить давление перекачиваемой среды в напорной магистрали.

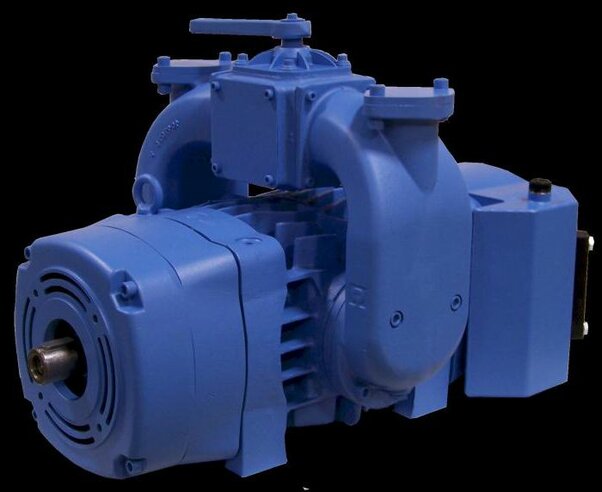

Внешне вакуумный водяной насос похож на обычный прибор центробежного типа

Вакуумные насосы для откачки воды, как видите, мало чем отличаются по конструкции и принципу действия от насосных устройств центробежного типа. Между тем такие устройства имеют ряд существенных преимуществ.

• Элементы конструкции оборудования имеют высокую прочность и, соответственно, повышенную надежность.
• Во время работы устройство создает низкий уровень шума и вибрации.
• Откачка и подача воды осуществляются с большой скоростью.
• Перекачиваемое таким устройством вещество (жидкость, газ, жидкость в смеси с газом) подается в напорную магистраль с повышенной производительностью.
• Благодаря исключительно качественной герметизации в рабочей камере такого насоса образуется изотермическая среда.

Современные вакуумные насосы этого типа обычно оснащены встроенным грязеотделителем, который предотвращает попадание твердых частиц, содержащихся в перекачиваемой среде, во внутреннюю камеру.

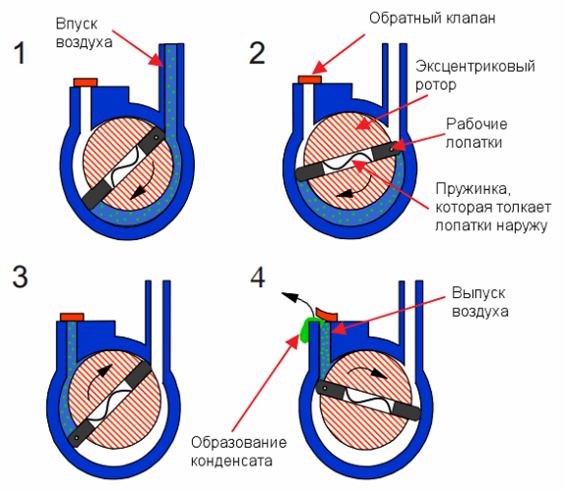

Принцип работы пластинчатого роторного насоса

Пластинчато-роторные вакуумные насосы, работающие по принципу вытесняющего действия, представляют собой оборудование с масляным уплотнением. В систему входят:

• рамка;
• лезвия;
• эксцентрично установленный ротор;
• ввод и вывод.

Масляное уплотнение установлено на выпускном клапане, который выполнен в виде вакуумного предохранительного клапана. Во время работы он находится в открытом состоянии. Рабочая камера расположена внутри корпуса, а лопасти ротора делят камеру на два отсека разного объема. Как только устройство будет включено, газ будет поступать в расширительную камеру до тех пор, пока не будет перекрыт вторым лезвием.

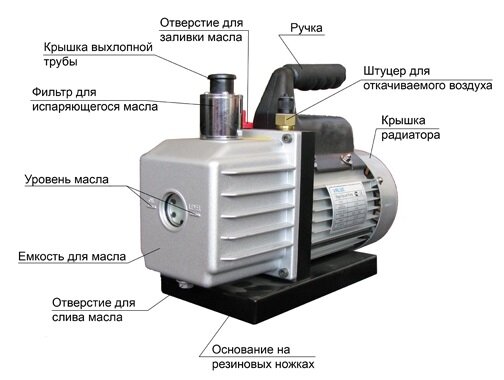

Принцип работы помпы для откачки воздуха

С помощью этих устройств из герметичных емкостей удаляется воздух. Это способствует изменению объема полостей замкнутой системы и создается вакуум. Метод откачки варьируется от устройства к устройству.

Работа большинства устройств основана на принципе вытеснения. Поэтому его производительность зависит от герметичности камеры. Для улучшения этого показателя прибегают к технологии уплотнения.

Устройства имеют механический фильтр, препятствующий проникновению внутрь пыли и мелких элементов. Приборы работают в три этапа, используя отдельные фильтры для масла, воздуха и выхлопа.

Второй тип предназначен для забора воздуха, а третий используется для удаления паров масла из выхлопных газов.

Насосы для откачки воздуха из герметичных емкостей помогают удалить лишний воздух и снизить давление. При этом он отделяет определенное количество воздуха и подает его к мундштуку.

Как правильно выбрать вакуумное насосное оборудование

Современные производители предлагают множество моделей вакуумно-насосного оборудования, что несколько затрудняет выбор устройств, активно используемых сегодня как в промышленности, так и в быту. Между тем эффективность такого оборудования во многом зависит от правильности вашего выбора, при осуществлении которого следует ориентироваться на ряд параметров.

Для начала нужно определиться, какие задачи предстоит решать выбранному устройству. Для бытовых целей выбирают маломощное оборудование, для промышленных – агрегат с подходящими техническими характеристиками.

Вакуумный насос ВВН1-50ТМ производительностью 50 куб.м/мин

Основными техническими характеристиками, на которые ориентируются при выборе вакуумного насоса, являются:

• максимальный уровень вакуума, который может создать указанное оборудование;
• скорость, с которой устройство создает вакуум в замкнутом объеме;
• начальное давление (так называемый предварительный вакуум);
• максимальное значение выходного давления;
• производительность, с которой способно работать выбранное оборудование.

Основные технические параметры насосных агрегатов ВВН

Начальным давлением называют давление, которое создается на выходе из насоса в начале его работы. Максимальным уровнем вакуума, создаваемого насосом, считается тот, при котором оборудование работает на номинальной производительности. Максимальной производительностью называют наибольшее значение давления, создаваемого в напорном трубопроводе. Следует отметить, что некоторые модели вакуумных насосов не способны сбрасывать откачанный ими газ или воздух из замкнутого объема в атмосферу. Для нормальной работы таких насосов к их напорной магистрали подключаются передние вакуумные устройства. Все перечисленные выше типы давления обычно измеряются в Па.

Вакуумный насос с электродвигателем и трубчатым ресивером, предназначенный для откачки воздуха при безанкерной постановке буровых установок

Скорость, с которой вакуумный насос перекачивает воздух или газ, показывает, сколько перекачиваемой среды пройдет через выпускное отверстие при нормальном уровне давления. КПД, с которым работает вакуумный насос, рассчитать довольно просто, для чего необходимо значение скорости работы устройства умножить на величину давления, при котором совершается указанная работа.

При выборе вакуумного насоса также следует учитывать конструктивные особенности такого оборудования. От этого параметра, в частности, будет зависеть, насколько простой будет эксплуатация, обслуживание и ремонт вакуумного насоса. Кроме того, необходимо обратить внимание на такие характеристики выбранного оборудования, как количество оборотов; мощность, потребляемая приводным двигателем; количество ступеней перекачки; объем используемой рабочей жидкости и ее расход, а также габариты и вес устройства.

Важные критерии выбора

При выборе насоса необходимо обратить внимание на несколько важных критериев. Прежде всего, это давление, которое обеспечивает устройство.

В зависимости от этого признака он может быть:

• под вакуумом (обеспечивает от 105 до 102 Па);
• средний вакуум (от 102 до 10-1 Па);

• высокий вакуум (от 10-1 до 10-5 Па);
• сверхвысокий вакуум (обеспечивает давление ниже 10-5 Па).

Наименьшее давление обеспечивают жидкостно-кольцевые и центробежные вакуумные насосы. Однако этот показатель различается для разных моделей. Поэтому при выборе в первую очередь следует обращать внимание не на тип устройства, а на его технические характеристики.

Следующий важный параметр – габариты. Для устройств, которые будут использоваться в компаниях, они не так важны. Но если устройство планируется использовать в относительно небольшой лаборатории или медицинском учреждении, очень важны габариты. При этом необходимо добиться оптимального соотношения габаритов и технических характеристик оборудования.

Какой вакуумный насос вы используете

Также следует обратить внимание на химическую совместимость помпы. Не все модели рассчитаны на работу с веществами, активно взаимодействующими с различными поверхностями. Перед покупкой придется проанализировать, с какими соединениями они будут работать, и изучить, какие устройства способны с ними работать без повреждений.

Еще один важный параметр – расход. По сути, он характеризует мощность устройства. Под потоком мы подразумеваем количество газа, которое оборудование прогоняет через себя в единицу времени. Чем он выше, тем быстрее удается добиться нужных показателей давления в системе.

Распространенные вакуумные насосы

Becker

Вакуумные аппараты Becker (Беккер) отлично зарекомендовали себя при откачивании газов, воздуха, промышленных выбросов, а также в промышленных отраслях. Например, безмасляная вращающаяся лопасть предназначена для создания чистого, сухого вакуума и продувки воздуха без посторонних частиц.

Вакуумный насос Becker VT 4.8

Промышленный винтовой агрегат Becker идеально подходит для использования в различных сферах экономической и промышленной сферы. Becker обладает отличной производительностью, большой мощностью и низким уровнем шума. На аппарате установлен воздушный фильтр для очистки воздуха от пыли. Замена фильтра вакуумного насоса производится в зависимости от используемого масла, и это предполагает около 2000-8000 часов работы.

Bosch

Вакуумный насос Bosch устанавливается на легкие коммерческие и легкодизельные автомобили. Создает вакуум в тормозной системе и системе турбонаддува.

Rietschle

Немецкий завод Elmo Rietschle предлагает широкий ассортимент вакуумных насосов Rietschle:

• производство центробежных насосов;
• вихрь;
• водяное кольцо;
• пластинчатый ротор;
• кулачок;
• винт.

Продукцию немецкой компании отличает высокое качество изготовления, подтвержденное десятилетиями безупречной работы.

Вакуумный насос Rietschle

АВЗ 180

Производитель вакуумного насоса АВЗ 180 Украина. Работает на негорючем газе без влаги и абразива. Использую такой прибор в медицинских, сельскохозяйственных целях, в производстве металлов и т.д. Иногда это устройство устанавливают как передний пылесос для насоса Рутса.

АВЗ 20Д

Золотниковый аппарат АВЗ 20Д служит для перекачки воздуха — смеси пара и газа, предварительно очищенной от мелких частиц. Температура рабочей среды АВЗ 20Д 10-35˚С. Устройство не используется для перекачки рабочей среды из одной емкости в другую. Прибор АВЗ 20Д не подходит для работы в агрессивной среде, вступающей в реакцию с черными металлами и смазочным маслом. Прибор АВЗ 20Д не должен перегреваться, работа этого прибора должна быть с охлаждением.

Самостоятельное изготовление вакуумного насоса

Если вы не готовы нести расходы на приобретение заводского оборудования, попробуйте сделать вакуумный насос самостоятельно. Для откачки воздуха из емкости небольшого объема может подойти медицинский шприц или немного модернизированный велосипедный ручной насос.

Наконечник! При частом использовании и эвакуации больших емкостей удобнее использовать устройства с электроприводом.

Рассмотрим вариант изготовления вакуумной установки из старого компрессора холодильника. Он уже предназначен для откачки газа, и с минимальным ремонтом вы сможете создать вакуум. Ваши действия будут предельно просты:

• на определенном расстоянии от компрессора ножовкой отрежьте две подходящие к нему медные трубки;
• снять компрессор вместе с контуром питания или заменить его вместе с пусковым реле на новый, аналогичный предыдущему;
• в медную трубу, идущую от конденсатора, поместите дюритовый шланг соответствующего диаметра и соедините его другим концом с откачиваемой емкостью;
• для герметичности соединения можно использовать обычный хомут или использовать витую стальную проволоку;
• подключить вакуумный насос к электрической сети и после пуска, продув воздух из второй медной трубки, убедиться в его исправности.

Важно! Компрессор холодильника не предназначен для работы во влажной среде, поэтому необходимо следить за тем, чтобы в него не попала вода.

Как сделать вакуумный насос – подготовка и план работ

Сделать агрегат для использования в быту своими руками достаточно просто. Неплохим вариантом самодельного устройства будет вакуумный насос от компрессора холодильника. Для изготовления потребуется подготовить:

• Компрессор холодильника;
• Латунный лист;
• Уголок стальной, размером 2,5×2,5 см;
• Маслостойкая труба;
• Кусок линолеума;
• Сварочный аппарат и плоскогубцы;
• Паяльник и ножовка для работы с металлом.

Процесс изготовления насоса своими руками выглядит следующим образом:

1. Сначала нужно спилить ножовкой верхнюю часть компрессора;
2. Далее нужно снять мотор, подвешенный на пружинах внутрь коробки;
3. После этого необходимо соединить медные трубы кузова с подготовленными маслостойкими трубами. При этом трубки должны быть соединены с плюсом и минусом на двигателе. Нужно будет отрезать лишние кусочки;
4. Вырезанный ящик должен быть снабжен крышкой. В закрытом положении должны быть открытые стыки между крышкой и корпусом, чтобы масло могло стекать. Крышку лучше всего сделать из фольги с помощью паяльника. Внешнюю часть элемента необходимо обить линолеумом, а ребра жесткости прикрепить к внутренней поверхности.

Вакуумный насос, сделанный своими руками из компрессора, прослужит долго и станет незаменимым помощником в быту. Благодаря простоте конструкции из подручных материалов владельцу будет очень легко провести ремонт, не покупая дорогие запчасти.

Какое масло заливать в вакуумный насос – советы специалистов

Как ручные, так и промышленные вакуумные насосы требуют замены масла. Он играет роль смазки узла, предотвращая износ ротора и поршней устройства. Несмотря на столь важную функцию устройства, далеко не все владельцы вакуумной техники знают, каким составом заправлять насос. Чтобы правильно выбрать смазку, необходимо соблюдать ряд важных правил:

• Необходимо покупать только то масло, которое не вступает в реакцию с химикатами;
• Масло должно иметь более высокую термическую стабильность;
• Окисляемость масла должна быть на минимальном уровне;
• Смазка должна быть устойчива к высыханию.

Не все современные масла обладают всеми этими свойствами. Поэтому, скорее всего, покупателю придется изучить сразу несколько вариантов, прежде чем выбрать оптимальное средство. В противном случае несоблюдение этих правил приведет к досрочной замене вакуумного насоса.

Как проверить вакуумный насос?

Единственная проблема, которая может возникнуть с вакуумным насосом, — его частичная или полная разгерметизация. Часто это происходит из-за износа основных элементов устройства. Насос можно проверять как при работающем двигателе, так и при выключенном двигателе. Вы должны действовать по такому принципу:

• Выключите устройство. После этого прислушайтесь к шипящему звуку, который может создавать выходящий воздух. Если звуков нет, значит все в порядке;
• Запустите насос. Поскольку из-за звуков работающего устройства шипения не будет слышно, потребуется тонкая ткань. С его помощью можно будет понять, выходит ли из устройства воздух.

Соблюдая эти простые процедуры, владелец помпы сможет определить неисправность устройства и необходимость его ремонта.

Преимущества вакуумных насосов

Вакуумные насосы имеют множество положительных особенностей:

• Высокий уровень прочности;
• Надежность конструкции;
• Высокая скорость откачки воды;
• Низкий уровень шума и небольшая вибрация при работе;
• Высокое начальное давление;
• Доброта к окружающей среде.

Качественное оборудование для водоснабжения имеет максимально простую и прочную конструкцию, что положительно сказывается на эффективности работы. Для него характерно изотермическое уплотнение, часто дополняемое грязеуловителем.

Описание поверхностных насосов для абиссинской скважины

На современном рынке конструкций для автономного водоснабжения представлено множество моделей насосов для абиссинских скважин, которые производятся компаниями по всему миру. Все они имеют свои преимущества, особенности и технические данные.

Насосы DAB

Поверхностный насос для абиссинской скважины JET 82 M от DAB имеет ряд преимуществ:

• специальное исполнение для бытовых целей и установки в абиссинских колодцах;
• высокое водопоглощение даже при наличии песка или пузырьков воды;
• корпус насоса имеет повышенную прочность, он изготовлен из качественного чугуна, что позволяет эксплуатировать его долгие годы;
• насос произведен на заводе DAB в Италии;
• электродвигатель и насосный элемент имеют общий вал в оболочечной конструкции;
• насос имеет встроенный вентилятор, который способствует своевременному охлаждению насоса.

Двигатель насоса двухполярный, однофазный вариант имеет устройство с термозащитными свойствами, опора двигателя выполнена из легкого алюминиевого сплава.

Технические подробности:

• напор воды до 47 метров;
• подача воды до 3,6 м3 в час;
• насос работает от сети 220 В ;
• вес бомбы 10,74 килограмма.

Насосы Pedrollo

Насос для абиссинской скважины Pedrollo PKm 60 может использоваться для перекачивания воды, с концентрацией примесей не более 50 грамм на м3. Этот тип насоса имеет высокий уровень надежности.

В отличие от других насосов преимуществом этого насоса Pedrollo можно считать его легкость, вес конструкции составляет 5,3 килограмма.

Корпус насоса изготовлен из высококачественного чугуна, рабочий напор до 38 метров, производительность 2,4 м3 в час, максимальная высота всасывания 8 метров.

Условия использования насоса Pedrollo PKm 60:

• насос может работать при температуре окружающей среды не выше +50 градусов Цельсия;
• температура перекачиваемой воды не должна превышать +60 градусов Цельсия.

Конструкция насоса имеет следующие особенности:

• корпус мотора изготовлен из легкого алюминия;
• крыльчатка изготовлена ​​из латунного сплава;
• механические уплотнительные элементы изготовлены из керамики и графита.

Электросистема насоса Pedrollo PKm 60 питается от напряжения 220 В, асинхронный двигатель закрытого типа с наружной вентиляцией со встроенными элементами тепловой защиты.

Насосы Grundfos

Самовсасывающий поверхностный насос Grundfos JP Basic 5 производится в Дании и имеет следующие характеристики и характеристики:

• из нержавеющей стали;
• центробежный принцип работы;
• одноступенчатая система всасывания;
• вес конструкции 9,9 килограмма;
• мощность мотора 750 Вт;
• высота всасывания до 8 метров;
• напор воды до 44 метров;
• производительность до 3500 литров в час;
• максимальное рабочее давление 6 бар;
• работает от напряжения 220 В;
• тип двигателя асинхронный с элементами защиты от перегрева;
• низкий уровень шума;
• высокий уровень поглощения водного потока, даже если он содержит воздух;
• для оптимальной работы насоса температура поднимаемой воды не должна превышать +35 градусов Цельсия;
• для правильной и продолжительной работы насоса температура окружающей среды может находиться в пределах от 0 до +40 градусов по Цельсию.

Преобразование компрессора

Автомобильный насос вращается. Втулка снимается и вращается в обратном направлении. Далее собирается устройство, разница лишь в том, что втулка заворачивается в обратную сторону.

Вакуумный насос большего размера получается из компрессоров бытовой техники, такой как холодильник или кондиционер. Для того чтобы правильно собрать устройство своими руками, необходимо выполнить следующие действия:

1. Компрессор освобождается от конденсатора и испарителя. Для этого нужно протестировать медные трубки, которые соединяют устройства.
2. Убедитесь, что компрессор правильно подключен к электрической сети.
3. На вход компрессора крепится воздушный фильтр тонкой очистки, его можно приобрести в автомагазине.
4. К входному отверстию устройства присоединяем гибкий шланг соответствующего диаметра.
5. Компрессор подключается к сети и начинает работать как достаточно мощный вакуумный насос.

Перекачивать таким насосом воздух с большим содержанием водяных паров нельзя, это чревато поломкой компрессора. Для таких целей аппарат дополнительно оснащается ресивером и отстойником, которые в совокупности будут выполнять функцию сушильного устройства.

Таким же образом своими руками можно переоборудовать простой аквариумный механизм — компрессор, разобрав его и разобрав обратные клапаны, о которых уже упоминалось в связи с переделкой автомобильного насоса. Поменяйте клапаны, тогда вместо выталкивания воздуха компрессор будет его выкачивать.

Классификация насосов для воды

Водяные вакуумные насосы можно классифицировать по-разному, например, по принципу действия. Следовательно, существует 4 типа. Если его подразделить по значениям давления, при которых производительность достигает максимума, то можно выделить 3 типа агрегатов:

Виды ручных насосов для откачки воды

• Предварительный вакуум

Настройки используются для предварительного вакуума. Они используются для создания благоприятных условий для работы высоковакуумного насоса или для экономии энергии.

• Высокий вакуум

Создайте высокий вакуум.

• Бустер

Инсталляции создают среднюю пустоту. Применяются для повышения давления в системе водоснабжения, применяются для прокачки скважин, орошения, пожаротушения, устройства фонтанов, орошения и других бытовых задач и производственных процессов. Бустерный насос более распространен в повседневной жизни, чем другие.

Разделение по принципу действия

• Вортексная установка. Устройство имеет высокую всасывающую способность, но совершенно не подходит для перекачивания грязной воды, так как слишком чувствительно к взвешенным частицам. Разрежение в установке создается при вращении крыльчатки.
• Центробежный вид. Работа агрегата связана с созданием центробежной силы. Оно возникает от действия лопастей колеса, создающих нужное давление жидкости.
• Ручной насос. Речь идет о самом простом и экономичном варианте, так как для его работы достаточно физических усилий. Устройство может быть лопастным или поршневым.
• Тип вибрации. Основным элементом этого насосного оборудования является электромагнит. Он влияет на движение встроенного в него якоря и поршня. Во время вибраций лишняя жидкость выталкивается наружу. Основным преимуществом установки является отсутствие электродвигателя и вращающихся элементов.

Преобразование медицинского шприца

Таким же образом своими руками можно переоборудовать простой аквариумный механизм — компрессор, разобрав его и разобрав обратные клапаны, о которых уже упоминалось в связи с переделкой автомобильного насоса.

Есть и причины для такого изобретения: любопытные дети или небольшие объемы жидкости и газа, которые нужно перекачивать. Для изготовления устройства своими руками вам понадобится следующий набор деталей:

1. Пластиковая рубашка.
2. Гибкая пластиковая трубка, которая по диаметру соответствует входному отверстию шприца и Т-образным отверстиям.
3. Два аквариумных обратных клапана.
4. Медицинский шприц, чем больше его объем, тем мощнее помпа.

Нарезаем пластиковую трубку на отрезки, размером 10 сантиметров и крепим к тройнику. Трубка должна плотно и плотно прилегать к кончику тройника, чтобы она не оторвалась при работе под давлением. Оставьте две противоположные трубы в покое. К третьему, который расположен под прямым углом, присоединяем насадку шприца. Поэтому конструкция представляет собой Т с двумя отведенными в разные стороны секциями шлангов и расположенным под прямым углом шприцем с отведенными концами.

Следующим этапом является установка обратных клапанов. Обычно они имеют маркировку и указательную стрелку. Вставляем один из вентилей так, чтобы стрелка указывала от Т, второй так. Так, чтобы стрелка указывала на тройник. В целом система будет напоминать указатель ввода и вывода.

Ручной насос готов. Они могут отводить воду из одной емкости в другую, погружая один клапан в воду, а другой в емкость, куда предполагается перекачивать жидкость. В этом случае указательные стрелки являются направляющими. Клапан со стрелкой Т погружается в жидкость. Движениями поршня шприца мы можем заставить систему работать.

Самые распространённые разновидности

1. Поршневые установки. Не требует масла, очень прост в эксплуатации.
2. Пластиково-поворотные агрегаты. Экологичность и бесшумность. Они используются для долгосрочной работы, поскольку они могут бесперебойно работать в течение значительного периода времени.
3. Плунжерные конструкции. Они отличаются высокой скоростью и безопасностью.
4. Комплект диафрагмы Самый надежный тип из перечисленных. Не требует сложного ухода.

Параметры выбора

Для того чтобы правильно подобрать водоподъемное оборудование, необходимо знать, какие бывают насосы для скважин, чем они отличаются друг от друга. С другой стороны, для правильного выбора важно иметь информацию о параметрах самой скважины.

Учитываются следующие характеристики:

• Диаметр;
• Глубина;
• Наполняемость и дебит (количество воды, которое скважина может дать за данный период времени);
• Состав воды, наличие в ней нерастворенных примесей.

Устройство подбирается по габаритам, мощности, износостойкости и другим параметрам

Необходимо учитывать множество других факторов: возможность подключения насосного оборудования к источнику питания, частоту, периодичность и сезонность использования, цену. К счастью, сегодня это не проблема – ассортимент такого оборудования настолько богат, что каждый может выбрать подходящую модель.
